杨福生 欧姆定律修正[上学期]

课件12张PPT。——探究伏安法测电阻
（科学读本P142)

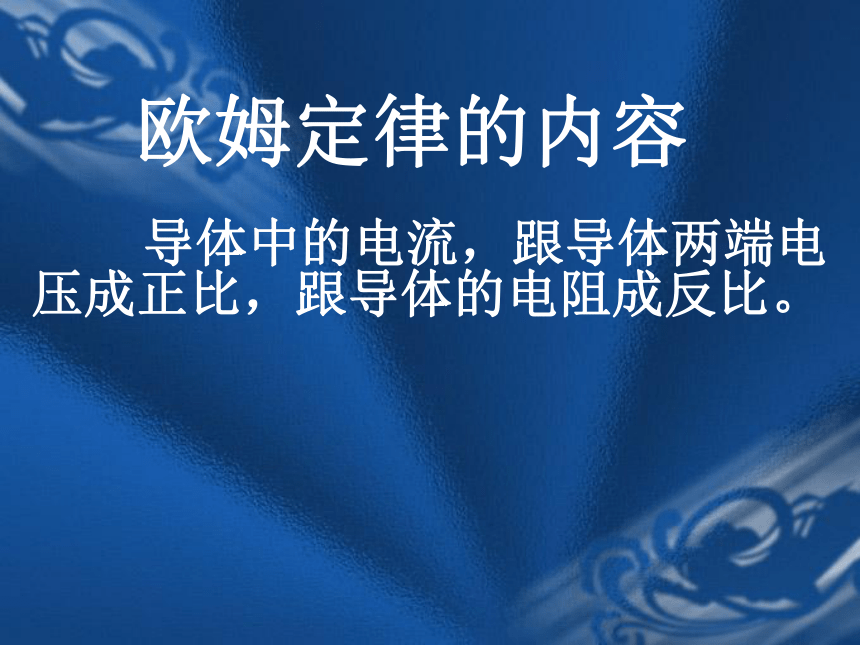

黄陂区前川一中 杨福生 欧姆定律 导体中的电流，跟导体两端电压成正比，跟导体的电阻成反比。欧姆定律的内容欧姆定律的
数学表达式:其变形公式为 :

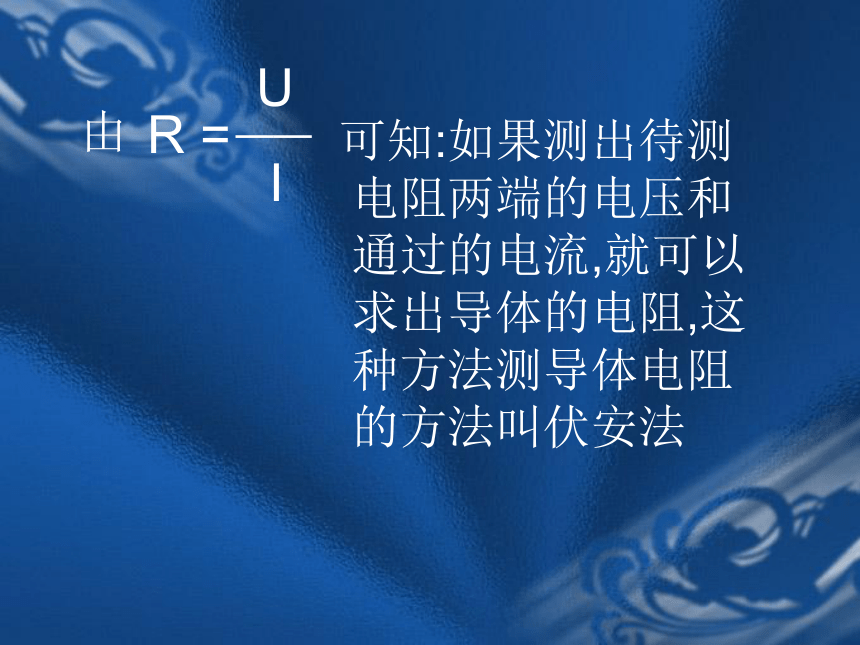

U = I RI=R___UR=U___I可知:如果测出待测
电阻两端的电压和
通过的电流,就可以
求出导体的电阻,这
种方法测导体电阻

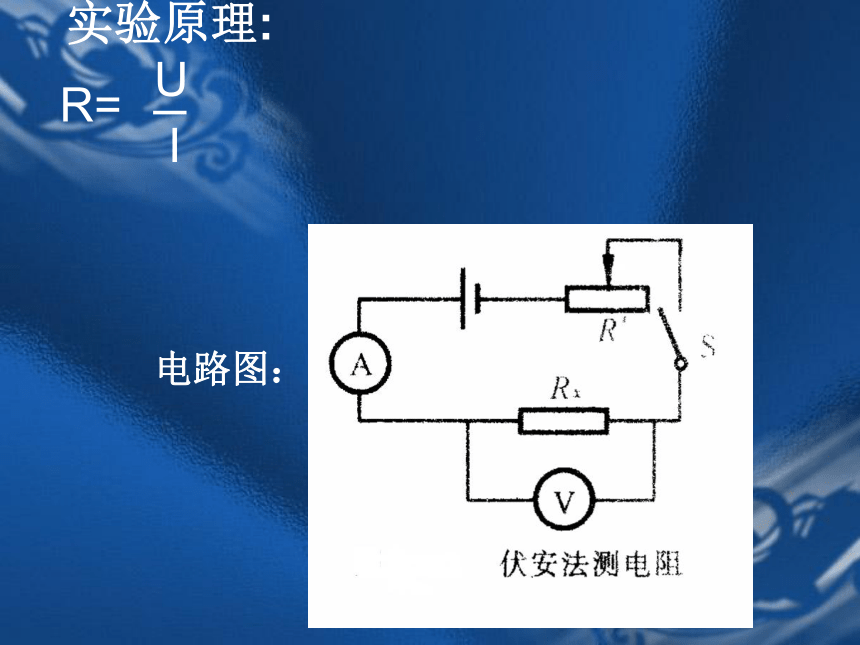

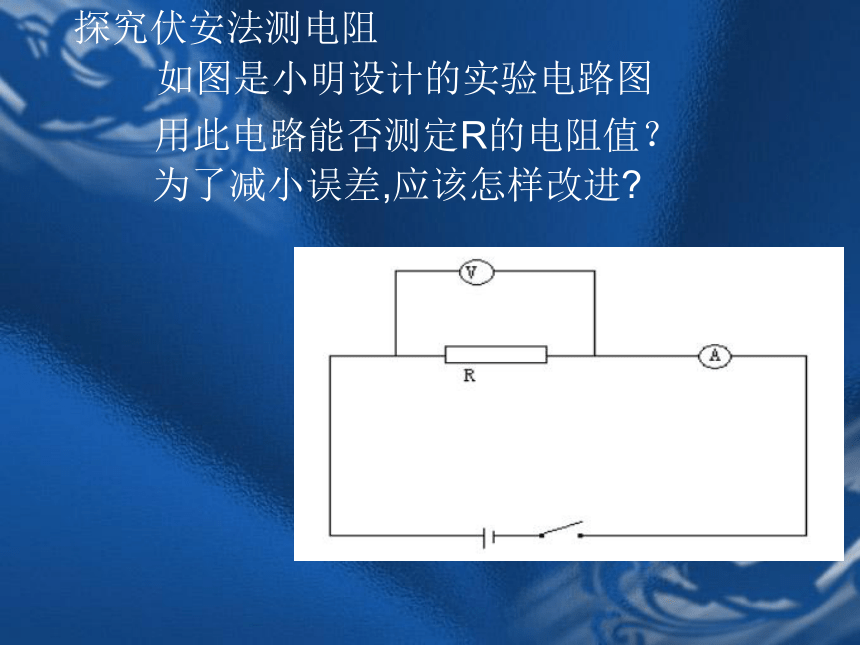

的方法叫伏安法R =UI由——探究伏安法测电阻 如图是小明设计的实验电路图用此电路能否测定R的电阻值？为了减小误差,应该怎样改进?实验原理:　 电路图：R=U_I实验步骤 １、按照电路图连接实物。(注意：开关，变阻器的滑片，电表接线柱和量程）2、进行试触（方法，目的）3、闭合开关，调节滑片，改变被测电阻两端电压，观察两表的示数，将数据填入表格。4、根据三组测得数据，分别计算出未知电阻的阻值，取平均值。你能解决这个问题吗？　拓展探究：
　　　 若在实际测电阻的实验中,只有一只电压表而无电流表,再给你一个阻值已知的定值电阻R0,应如何完成实验？画出相应的电路图，写出测定电阻的表达式。课堂练习1.某导体两端的 电压为2V，通过导体的电流为0 .2A，则导体的电阻为 ————?。若导体的电压升高到3倍，则导体的 电阻为_______ ?.
2.如图是某同学对二只电阻R1 、 R2进行测量后，根据所测的两组数据（对应的电压U和电流I值），在直角坐标系中画出的图像。由图像可知电阻R1 、 R2的大小关系（ ）
A R1>R2 B R1＝R 2
C R1都完好，各自的读数也准确。他们测量的三组数据分别记录在下面
两表中：老师看了两组数据后，认为其中有一位同学的实验电路接
错了。
（1）你认为线路接错的同学是————————
（2）你的判断依据是————————
甲同学乙同学课外活动探究
给你一个电源、一只电流表、
一个阻值为0－20?的滑动变阻
器、 一个开关和几根导线,请设
计一个测定未知电阻Rx的电路,
画出电路 图,并写出Rx的计算
公式
谢 谢
