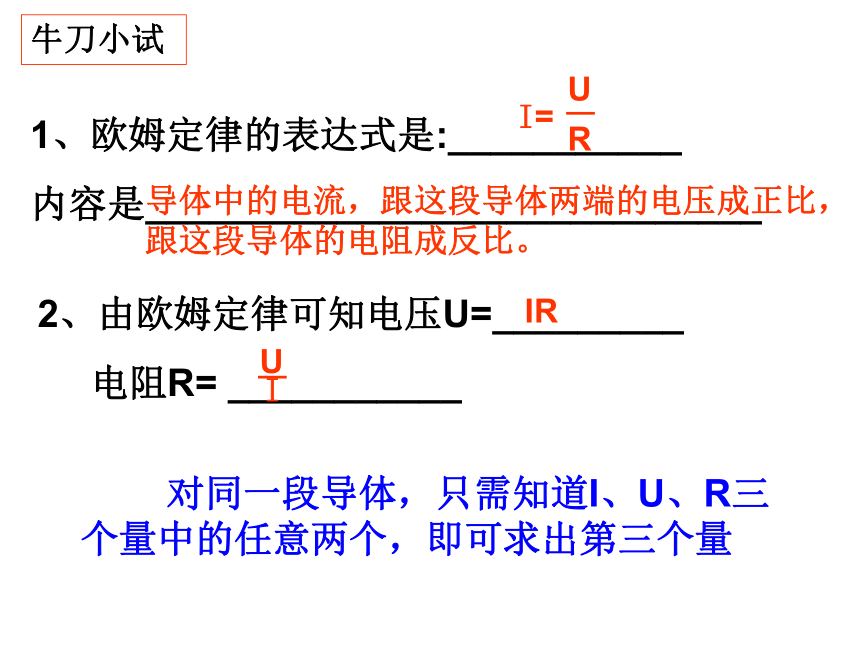

课件23张PPT。欧姆定律的应用1、欧姆定律的表达式是:___________
内容是_____________________________2、由欧姆定律可知电压U=_________

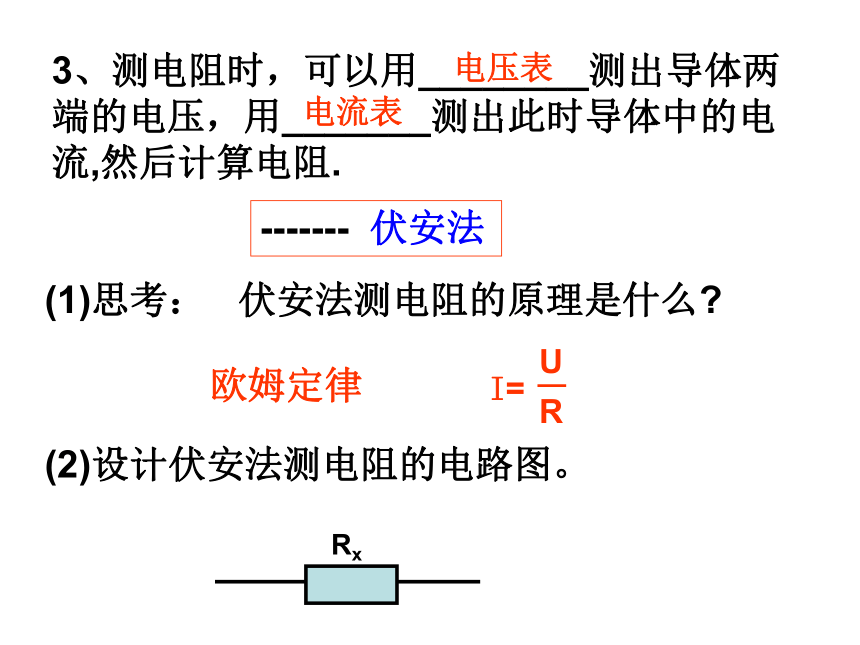

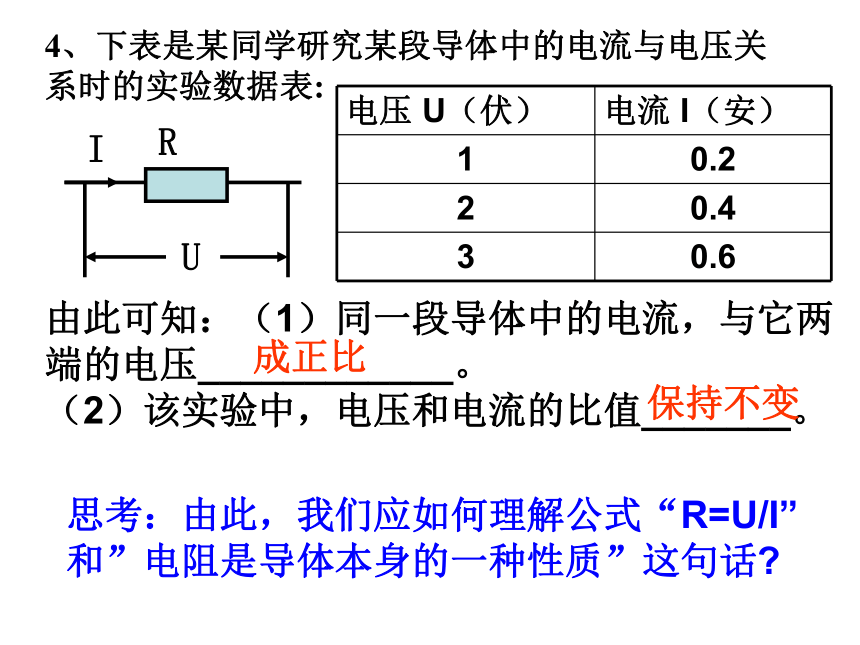

电阻R= ___________牛刀小试导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。IR 对同一段导体，只需知道I、U、R三个量中的任意两个，即可求出第三个量3、测电阻时，可以用________测出导体两端的电压，用_______测出此时导体中的电流,然后计算电阻.------- 伏安法(1)思考： 伏安法测电阻的原理是什么?电流表电压表欧姆定律(2)设计伏安法测电阻的电路图。Rx4、下表是某同学研究某段导体中的电流与电压关系时的实验数据表:思考：由此，我们应如何理解公式“R=U/I”和”电阻是导体本身的一种性质”这句话?由此可知：（1）同一段导体中的电流，与它两端的电压____________。

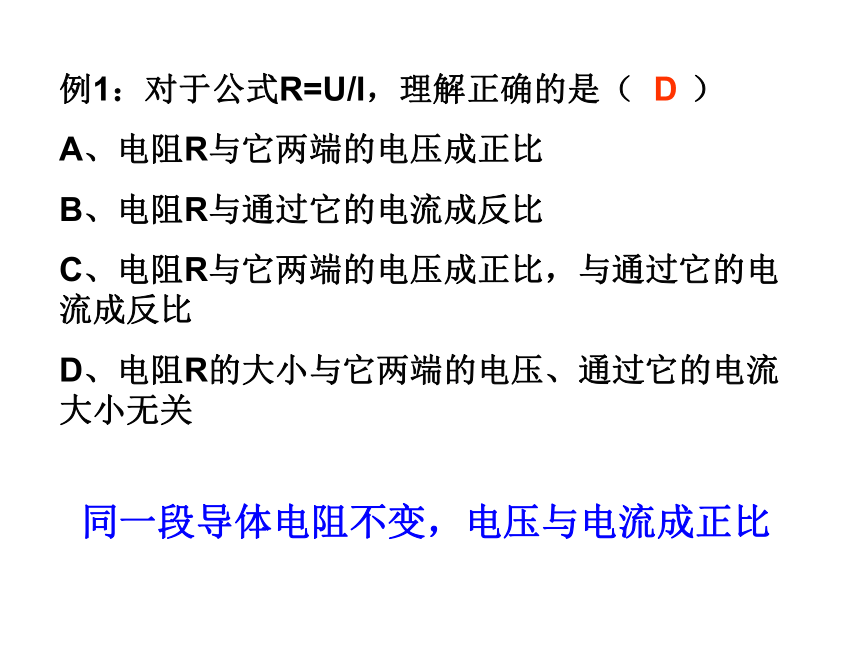

（2）该实验中，电压和电流的比值_______。成正比保持不变例1：对于公式R=U/I，理解正确的是（ ）
A、电阻R与它两端的电压成正比
B、电阻R与通过它的电流成反比
C、电阻R与它两端的电压成正比，与通过它的电流成反比

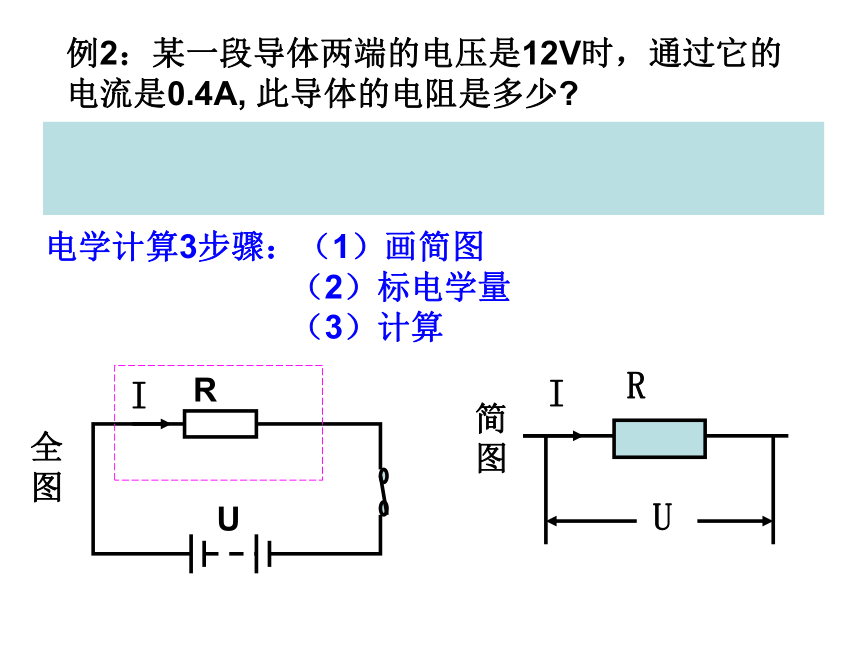

D、电阻R的大小与它两端的电压、通过它的电流大小无关同一段导体电阻不变，电压与电流成正比D例2：某一段导体两端的电压是12V时，通过它的电流是0.4A, 此导体的电阻是多少?
若要使通过它的电流变为0.3A,加在它两端的电压是多少?全图电学计算3步骤：（1）画简图
（2）标电学量
（3）计算例2：某一段导体两端的电压是12V时，通过它的电流是0.4A, 此导体的电阻是多少?
若要使通过它的电流变为0.3A,加在它两端的电压是多少?练习1：

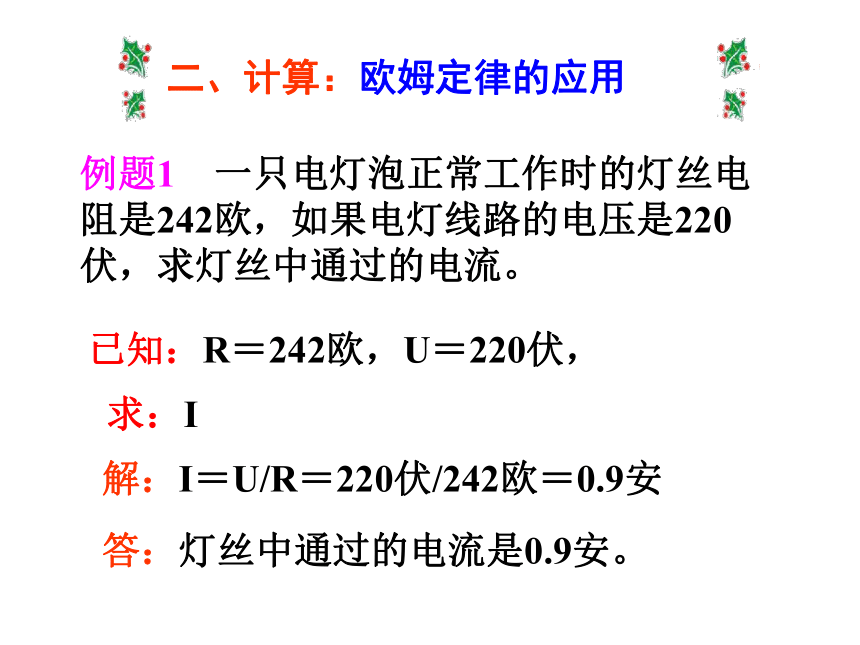

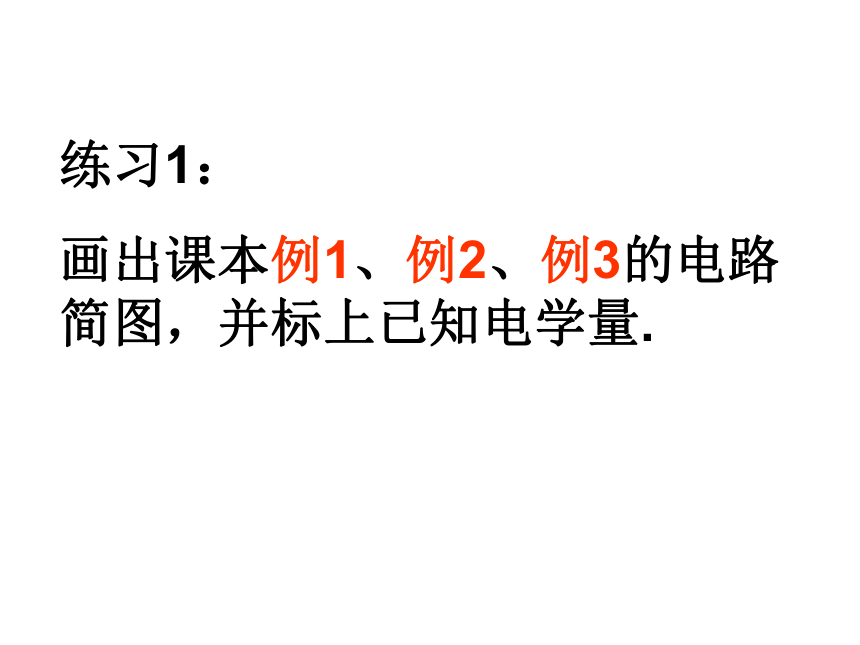

画出课本例1、例2、例3的电路简图，并标上已知电学量.二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧，U＝220伏， 求：I解：I＝U/R＝220伏/242欧＝0.9安答：灯丝中通过的电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：R＝22欧，I＝10安求： U解： 因为：I＝U/R，所以
　　 U＝IR＝10安×22欧＝220伏答：电热水器工作时两端的电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安求： R解：因为：I＝U/R，所以
　　 R＝U/I＝6伏/0.3安＝20欧答：这个定值电阻的阻值是20欧。(1) 对同一段导体，只需知道I、U、R三个量中的任意两个，即可求出第三个量欧姆定律的应用（2） 伏安法测电阻（3）对“R=U/I”的理解应结合“电阻是导体 本身的一种性质”进行（4） 学会画电路简图练习2：如图所示的电路，电源电压为6V，电压表的示数为4V，通过R1电流是0.8A，求R2的电阻值.解: U2=4V I1=0.8A
因R1与R2串联
故I2=I1=0.8A
根据I=U/R 得
R2=U2/I2=4V/0.8A =5欧 如图所示电路，灯L1、L2串联，灯L2的电阻为20欧，通过灯L1的电流为0.5安，电源电压为15伏，求灯L1的电阻R1大小和两端电压U1大小L2拓展题: 电灯L1和L2的电阻分别是16?和20?,它们如图所示接在电路中,已知电源电压为8伏且保持不变,试求通过灯L1和L2的电流.L1L2S1、如图, 在研究 I 与 R 的关系时，当电压表示数为2V时, 小明测出了的电流表为0.5A, 此时他所用的电阻R的阻值为________, 当他改接R=4欧的电阻进行研究时,闭合开关后,首先应进行的操作是 ______________________________________移动变阻器的滑片,使电压表的示数为2V4Ω某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：
　　表一：
表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿＿。
　　2、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：看 谁 画得 最 快 最 好比一比 如何测量一个定值电阻的阻值?请画出测量的电路图, 列出所需器材,写出测量步骤.2、一个电阻器两端加6伏电压时，通过的电流是0.6安；当它两端加12伏电压时，通过它的电流是______安;当通过它的电流是0.3安时，它两端所加的电压是_____伏。当该电阻器两端电压为0时，它的电阻为___欧1.233 、两根电阻丝的电阻分别为2Ω和16Ω，将它们接在同一电源两端，则通过它们的电流之比为 ( )
A. 1∶1 B．1∶8
C．1∶32 　 D．8∶1D10 （1）在研究 I 与U关系时，作用是：
