欧姆定律[下学期]

课件55张PPT。欧姆定律、伏安法测电阻、串并联电路的特点
复习

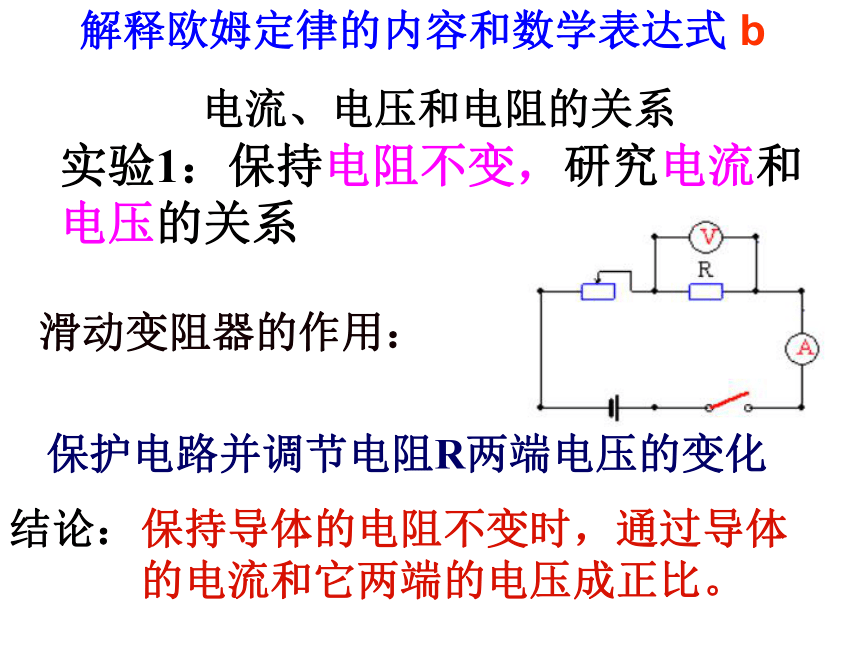

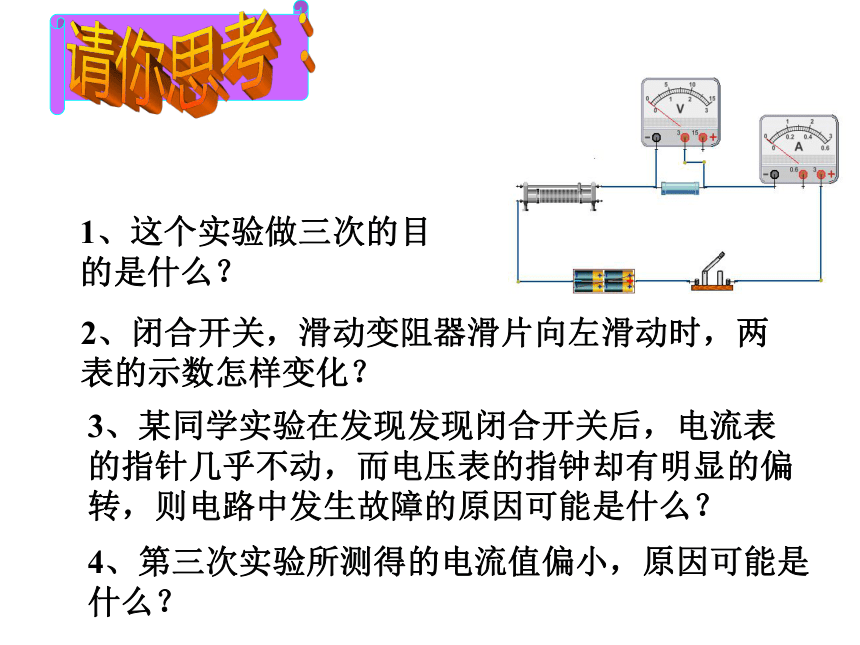

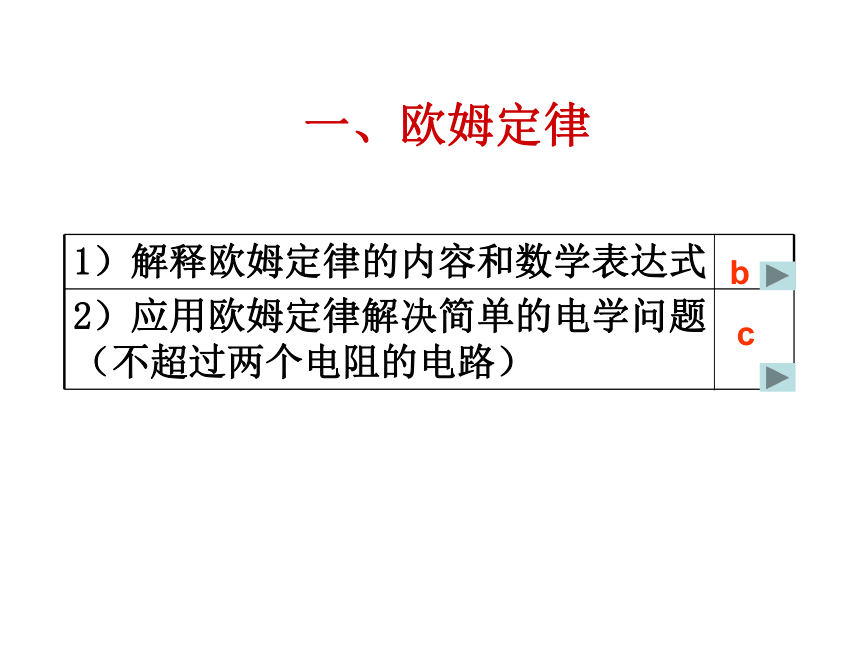

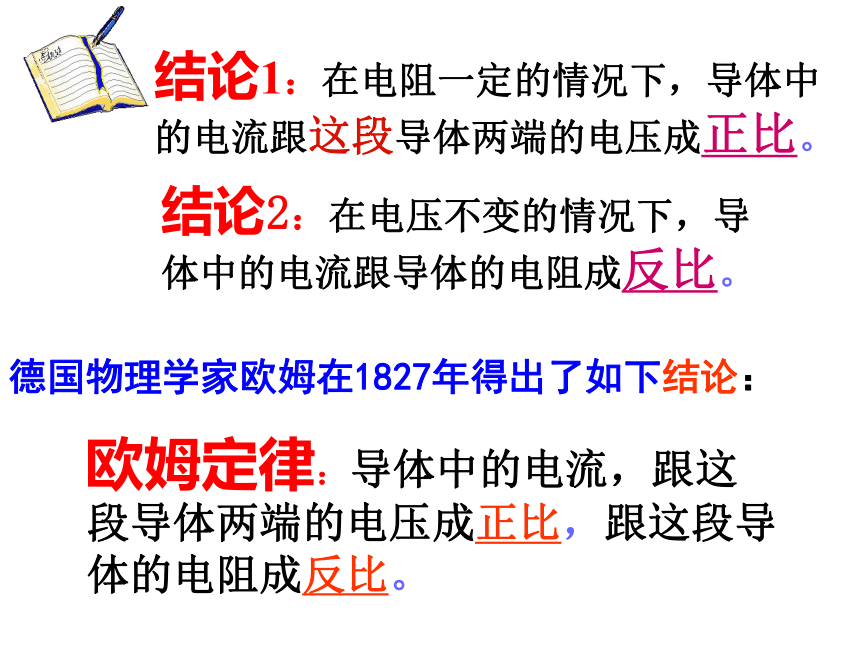

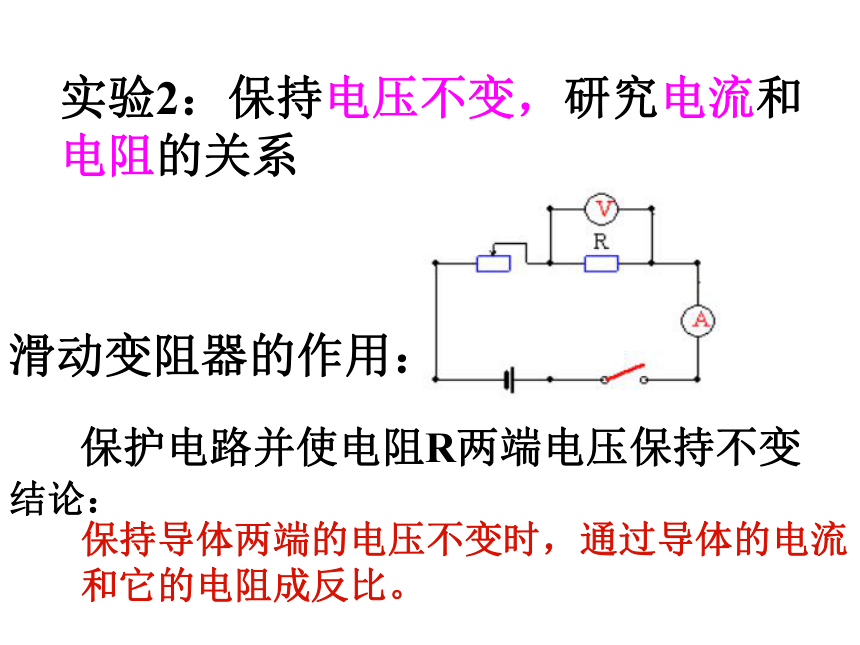

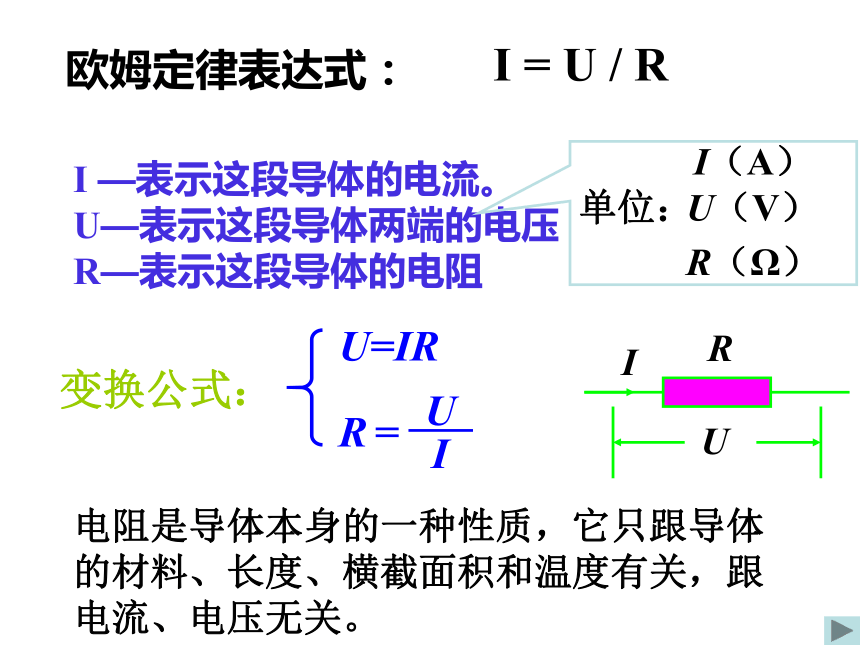

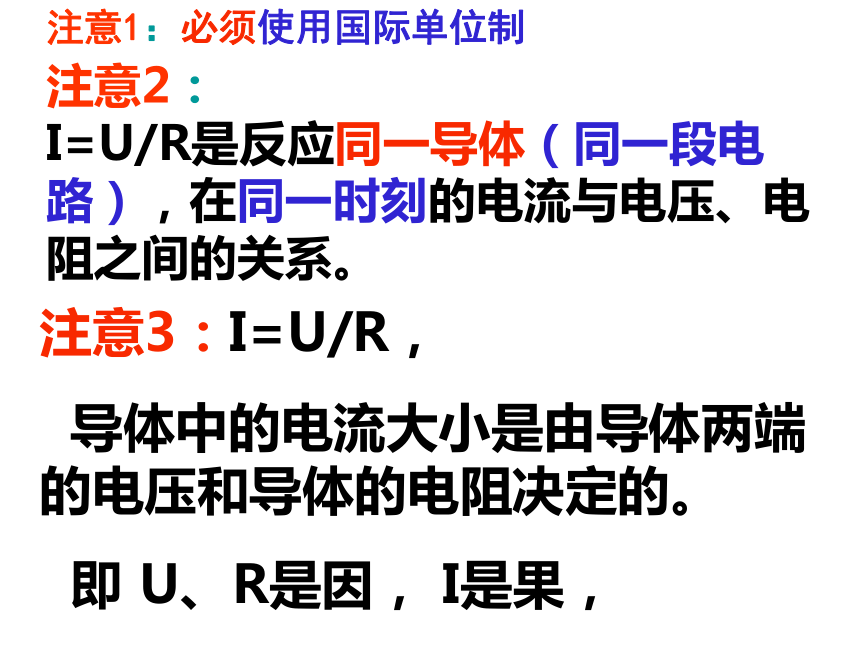

一、欧姆定律bc电流、电压和电阻的关系实验1：保持电阻不变，研究电流和电压的关系滑动变阻器的作用：保护电路并调节电阻R两端电压的变化保持导体的电阻不变时，通过导体的电流和它两端的电压成正比。结论：解释欧姆定律的内容和数学表达式 b1、这个实验做三次的目的是什么？2、闭合开关，滑动变阻器滑片向左滑动时，两表的示数怎样变化？4、第三次实验所测得的电流值偏小，原因可能是什么？3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？实验2：保持电压不变，研究电流和电阻的关系滑动变阻器的作用：保护电路并使电阻R两端电压保持不变保持导体两端的电压不变时，通过导体的电流和它的电阻成反比。结论：结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。欧姆定律：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。德国物理学家欧姆在1827年得出了如下结论：　　I —表示这段导体的电流。U—表示这段导体两端的电压R—表示这段导体的电阻 欧姆定律表达式：I = U / R变换公式：U=IR电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。注意2： I=U/R是反应同一导体（同一段电路），在同一时刻的电流与电压、电阻之间的关系。注意1：必须使用国际单位制注意3：I=U/R，
导体中的电流大小是由导体两端的电压和导体的电阻决定的。

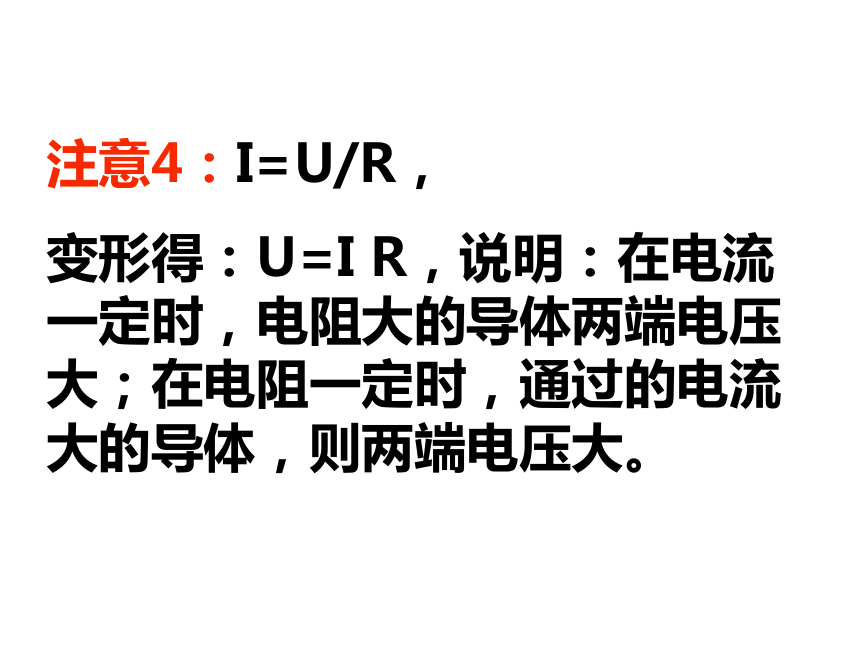

即 U、R是因， I是果，注意4：I=U/R，

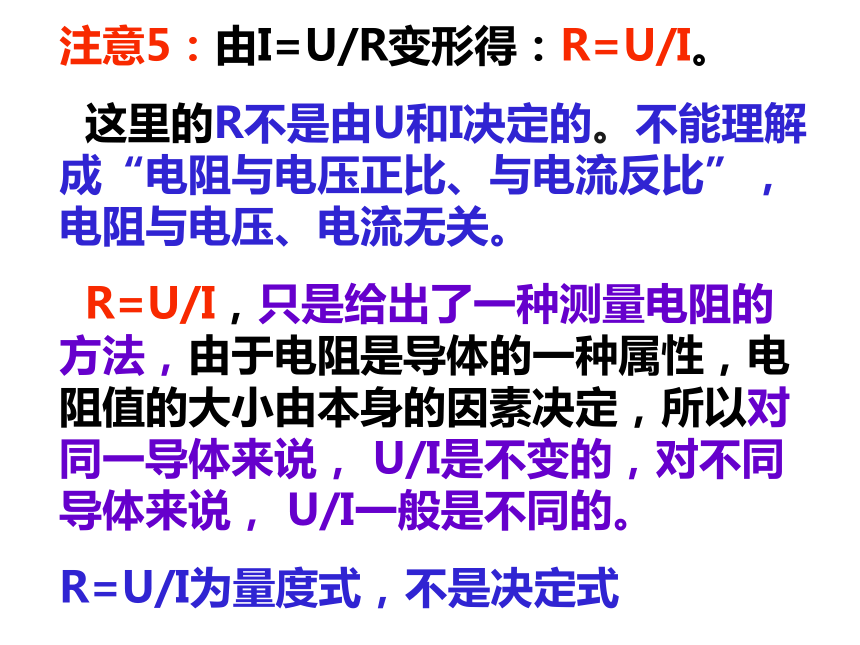

变形得：U=I R，说明：在电流一定时，电阻大的导体两端电压大；在电阻一定时，通过的电流大的导体，则两端电压大。注意5：由I=U/R变形得：R=U/I。
这里的R不是由U和I决定的。不能理解成“电阻与电压正比、与电流反比”，电阻与电压、电流无关。
R=U/I，只是给出了一种测量电阻的方法，由于电阻是导体的一种属性，电阻值的大小由本身的因素决定，所以对同一导体来说， U/I是不变的，对不同导体来说， U/I一般是不同的。
R=U/I为量度式，不是决定式 注意6：I=U/R的适用范围： 是纯电阻元件所组成的直流电路。在交流电路中，若元件是纯电阻的，交流电用有效值表示，则利用欧姆定律计算其实际效果是相同的。家用电器中，电炉、白炽灯等电热器是适用的；而日光灯、洗衣机、电冰箱等电器欧姆定律是不能适用。欧姆定律适用于纯电阻电路（金属、电解液等）， 气体导电和半导体导电 则不适用。

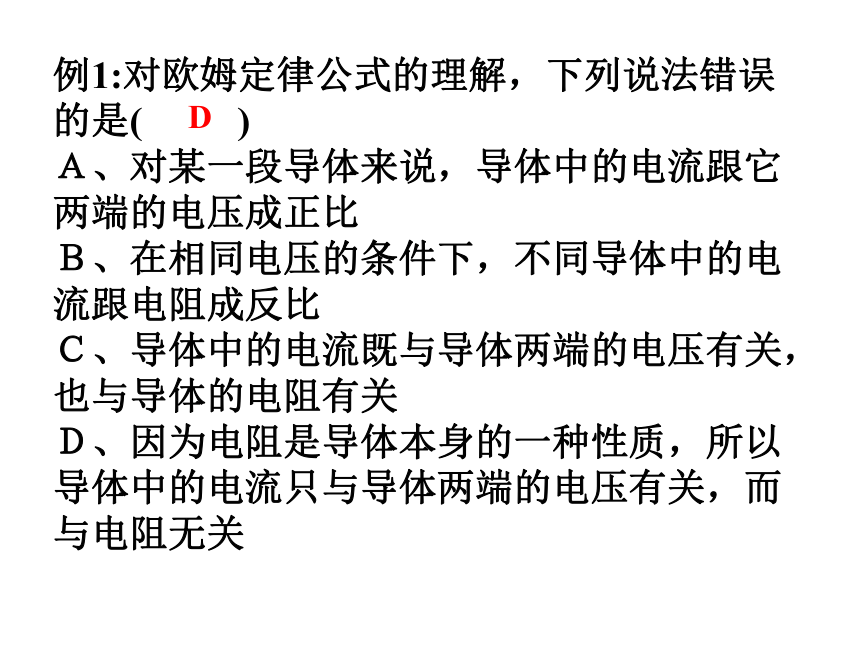

例1:对欧姆定律公式的理解，下列说法错误的是( )
Ａ、对某一段导体来说，导体中的电流跟它两端的电压成正比
Ｂ、在相同电压的条件下，不同导体中的电流跟电阻成反比
Ｃ、导体中的电流既与导体两端的电压有关，也与导体的电阻有关
Ｄ、因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，而与电阻无关D注意：（1）解电学问题，为了便于分析问题，最好先根据题意画出电路图，在图上标明已知量的符号、数值和未知量的符号，不能只满足于列出算式求出答案（2）一定要用公式进行解题，不能迁就用算术书写方程，用公式计算时，代入数值时都要写上单位。应用欧姆定律解决简单的电学问题 c
（不超过两个电阻的电路）1、有两个导体，电阻分别为10欧和30欧，把它们串联接通后通过10欧电阻的电流是0.5安
求：①电源电压是多少？
②两个电阻上的电压分别是多少？
③串联电路中电阻和电压有什么关系？① R=R1+R2=10?+30?=40?I=I1=0.5AU=IR=0.5A×40?=20V② U1=I1R1=0.5A×10?=5VU2=I2R2=0.5A×30?=15VR1=10?R2=30?U=?I=0.5A2、R1和R2两个电阻，阻值分别为4欧和8欧，
并联后接到电压为12伏的电源上，
求：①R1和R2中通过的电流有多大？
②干路中电流有多大？
③通过R1和R2的电流和两个电阻有什
么关系？② I=I1+I2=3A+1.5A=4.5AR1=4?R2=8?I1=?I2=?I=?3、两个电阻R1＝5欧，R2＝10欧，串联接到电源上，
则I1：I2＝？ U1：U2＝？
如果是并联接到电源上，则I1：I2＝？ U1：U2＝？4、R1和R2两个电阻并联， R1 ：R2＝1：4，
干路中的I=1安，则I1=？5、R1和R2两个电阻并联，I=1.2安，I1=0.8安
则：I2=？若R1=3欧，则R2=？
6、如图，R1=10欧，R2的最大阻值为30欧，U=12V不变，求：滑片滑动时电压表和电流表的变化范围。7、再把电压表接成如图，求；滑片滑动时电压表和电流表的变化范围。8、如图，R1=10欧，R2的最大
阻值为30欧，U=12V不变，
求：滑片滑动时电压表和电流表
的变化范围。 典型练习：
1.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A，求：
1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
当S1、S2都断开时：当S1、S2都闭合时：2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3标有”6V 2W”字样
求：1)灯L3的电阻为多大?正常工作时的电流为多大?
2）开关S1、S2同时断开时，电压表的示数为多少？
3）开关S1、S2同时闭合时，电流表的示数为多少？ L2的
电功率为多大?提高题：
如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？归类：
1、运用欧姆定律及串、并联电路规律解题
2、运用比例关系解决有关问题
3、电表示数变化
4、动态电路
*5、巧用滑动变阻器的取值范围
二、用电压表和电流表测导体的电阻用伏安法测电阻用电流表和电压表测电阻１目的：２原理：欧姆定律 R=U/I3.电路图:用伏安法测电阻 电池组、电流表、 电压表、待测电阻 、
滑动变阻器、开关、导线（至少七根）４器材：　滑动变阻器的作用（1）保护电路中各种元件（2）改变电路中的电流和待测电阻两端的电压,以便多次测量求平均值减小误差。用伏安法测电阻５实验步骤：1、按电路图连接好实验电路。2、闭合开关，调节滑动变阻器，使电流为某一适当值，从电压表和电流表上分别读出U、I的值，做三次实验，得出三组数据，将实验数据填在表格中。3、算出三次电阻，求出平均阻值。 不能先求出电压的平均值、电流的平均值再算电阻的平均值。
一定要做到多次测量取平均值
有效数字的取法，应以测量值中的最小一个有效数字为准注意事项1、连接电路时开关应________,闭合开关前，滑动变阻器的滑片应移到________位置。断开最大阻值用伏安法测电阻2、注意电流表和电压表的量程3、认清电流表和电压表的“+”“—”接线柱６实验记录：１表格法（学会表格设计）２图像法Ｒ１Ｒ２Ｒ３Ｒ４实验数据记录７实验结论：　　　　　　　　　被测电阻的阻值等于１０．２欧101010.7分析比较上面的实验数据，你还能得到什么结论？保持电阻不变时，电流和电压成正比。１０．２电压表电流表平均值0----0.6安0—15伏断开阻值最大R开路量程看错了1、有两个电流表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，要求开关接在干路上。
(1)在下面虚线框内分别画出两种不同方法的电路图。
(2)如果实验中电流表A1、A2的读数分别为I1、I2，请在横线写上对应的电阻Rx的表达式。特殊方法测电阻三、串联电路和并联电路串联电路的电流和电压的特点：特点1：串联电路中的电流　　　　　　。特点2：串联电路中总的电压
　　　 　　　处处相等（I=I1=I2）等于各部分电阻两端的电压之和（U=U1+U2）特点3：串联电路的总电阻等于各部分的电阻之和（R=R1+R2）。串联电路的电阻间的关系
A、串联电路总电阻等于各导体电阻之和
R总=R1+R2
B、总电阻比任何一个电阻大
C、串联电路相当于增加了导体了的长度
串联电阻越多，总电阻越大；
D、n个阻值相同的电阻R串联，R总=nR；
串联电路具有分压的作用
各电阻的两端电压与电阻成正比特点1：并联电路中干路上的总电流等于
　　　　　　　　　　　　　各条支路的电流之和（I=I1+I2）　　 特点2：并联电路中两端的总电压等于
　　　　　　　　　　 　。各支路两端的电压（U=U1=U2）特点3：总电阻的倒数等于各支路电阻的倒数之和。1/R=1/R1+1/R2并联电路的电流和电压的特点：并联电路的电阻间的关系
A、并联电路总电阻的倒数等于各支路电阻的倒数之和；B、并联电路的总电阻比任何一个支路电阻要小；
C、并联电路相当于增加导体的横截面积；
并联支路越多，横截面积越大，总电阻越小；
D、n个阻值相同的电阻R并联，R总=R/n；通过各支路的电流与电阻成反比并联电路具有分流的作用
I = I1 =I2 =……I =I1+I2+……U =U1+U2+……U =U1=U2=……R =R1+R2+……U1 : U2 = R1 : R2I1 : I2 = R2 : R1I2I1I区分串、并联的常用方法1 电流法：有无分支2 节点法：连接在一起的导线可看成一个“节点”，若有两个或两个以上用电器并列接在两个节点之间，则为还能工作3 特点法（用电器断路法）：从用电器之间是否相互影响看，假设在电路中某一个用电器断开，看其他用电器是否还能工作，还能工作的是并联。电路分析的五个约定俗成的前提条件
1、电源电压保持不变，电源视为理想电源
2、用电器电阻一般视来不变（不考虑温度对电阻的影响）
3、电流表电阻一般视为零(在电路中可将电流表视为导线)
4、电压表电阻一般视为无穷大(电压表串联在电路中,则电路可视为断路)
5、导线的电阻一般视为零121212导体本身长度材料横截面积A0.127.5 家用电器是采用串联连接方式还是并联连接方式?你有什么证据说明你的判断是对的?思考： 家用电器都是并联的，而用电器与开关是串联的。 例题： 救援人员从“库尔斯克”中发现了记录潜艇各种信息的“黑匣子”，其中某一部件外壳上三个电压表的示数分别为U1、U2、U3；三个电流表的示数分别为I1、I2、I3 ，其内部的电路结构如图所示。分别写出U1、U2、U3之间的数学表达式和I1、I2、I3之间的数学表达式。解：
U3=U1+U2
I1 = I2 = I31.两个灯泡连接在同一电路中，它们的电流相等,则两灯连接方式是（ ）
A.一定串联
B.一定并联
C.可以串联也可以并联
D.无法判断C练习:2、教室里装有多盏电灯，每多开一盏电灯，则教室内电路的 ( 　 )
A．总电阻增大 　　B．总电压增大
C．总电流增大 　　D．总电流不变Ｃ3.有长度相同、横截面积不同的铜导线两根，串联在电路中，则它们的 （ ）
Ａ、电阻、电压、电流都相等
Ｂ、粗的铜导线电阻小，通过它的电流大
Ｃ、粗的铜导线电阻小，通过它的电流也小
Ｄ、电流相等，粗的铜导线两端的电压小D4：电路如图所示，当滑动变阻器的滑片向b端移动时，灯泡的亮度和电流表示数的变化是( )
Ａ、灯泡变亮，电流表示数变小
Ｂ、灯泡变暗，电流表示数变大
Ｃ、灯泡变暗，电流表示数变小
Ｄ、灯泡变亮，电流表示数不变C 有一只小灯泡，它正常发光时灯丝的电阻
为10Ω ，正常工作时，电压是2.5V，如果我
们手边只有6V的电源，要使小灯泡正常发光，
该怎么办?请你帮个忙！那么需要串联一个多大的电阻?小结： 4、动态电路，先画出等效电路图。 5、复杂电路用“去表法”简化电路。2、涉及到的量要“同一性”和“同时性”。3、文字题先画电路图, 标明已知量。1、正确判别电路的连接方式。6、巧用“比例”解题。绘制伏安法测电阻的电路图祝你成功！！！
