力第二课时[上学期]

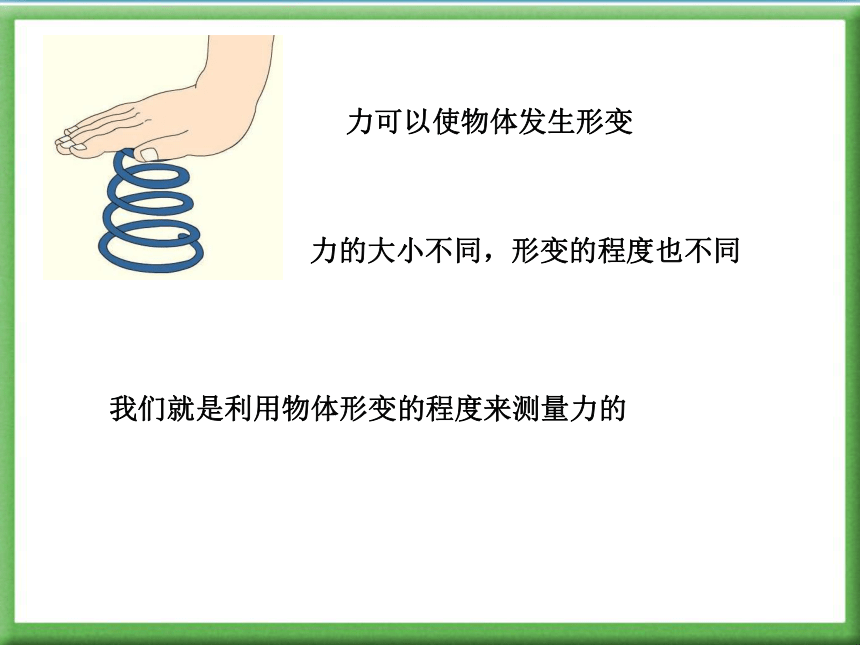

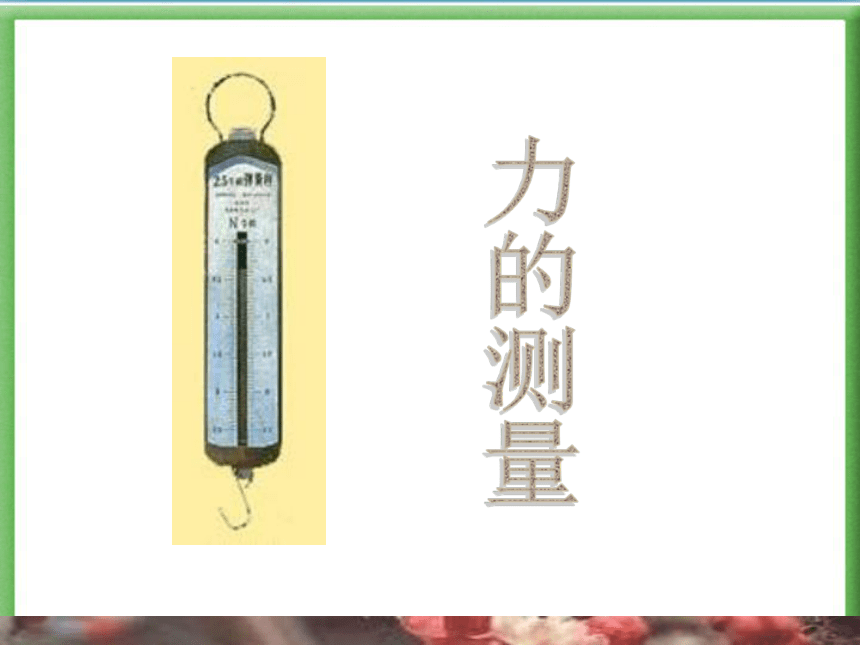

课件18张PPT。力的测量我们就是利用物体形变的程度来测量力的力可以使物体发生形变力的大小不同，形变的程度也不同　　国际上通用力的单位叫做牛顿，简称牛，符号N．

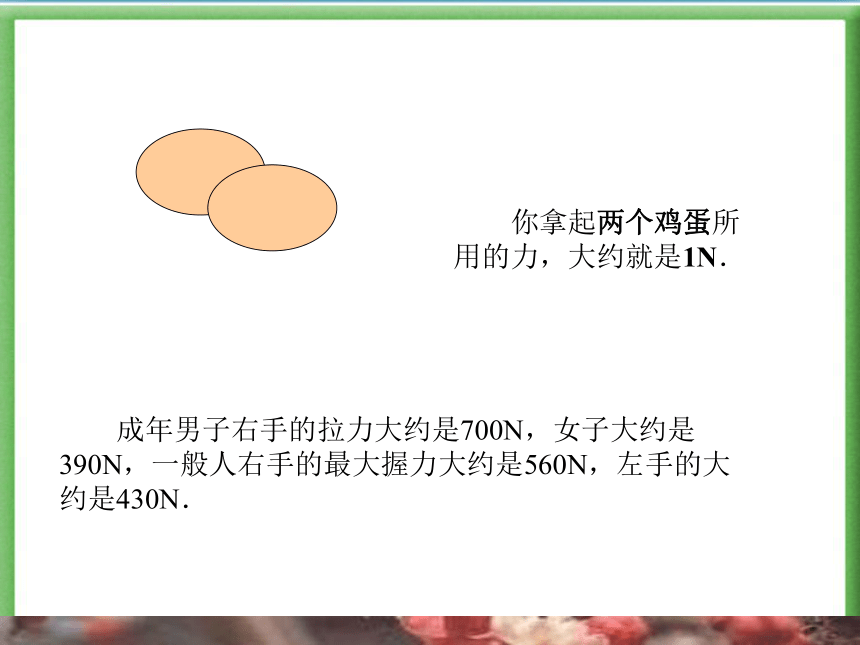

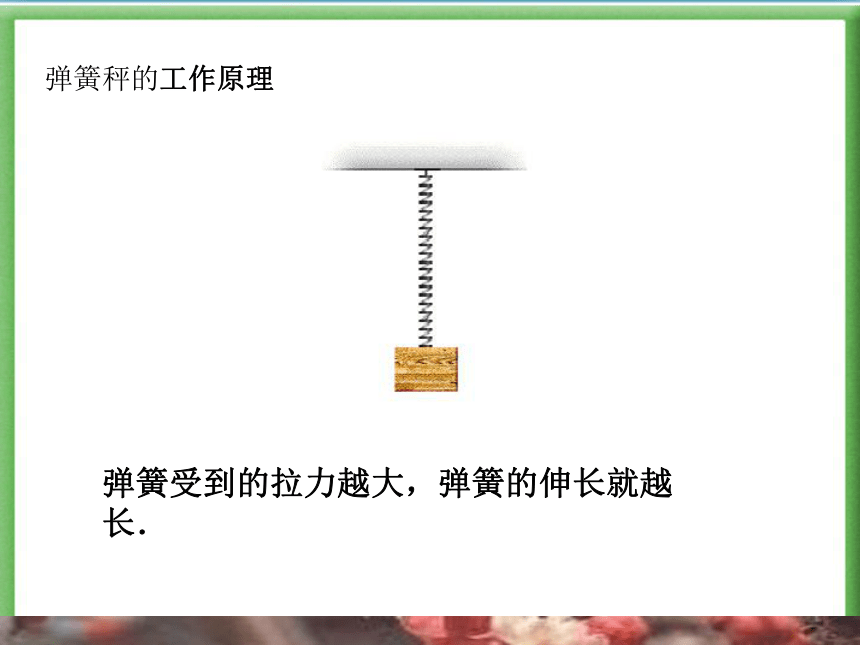

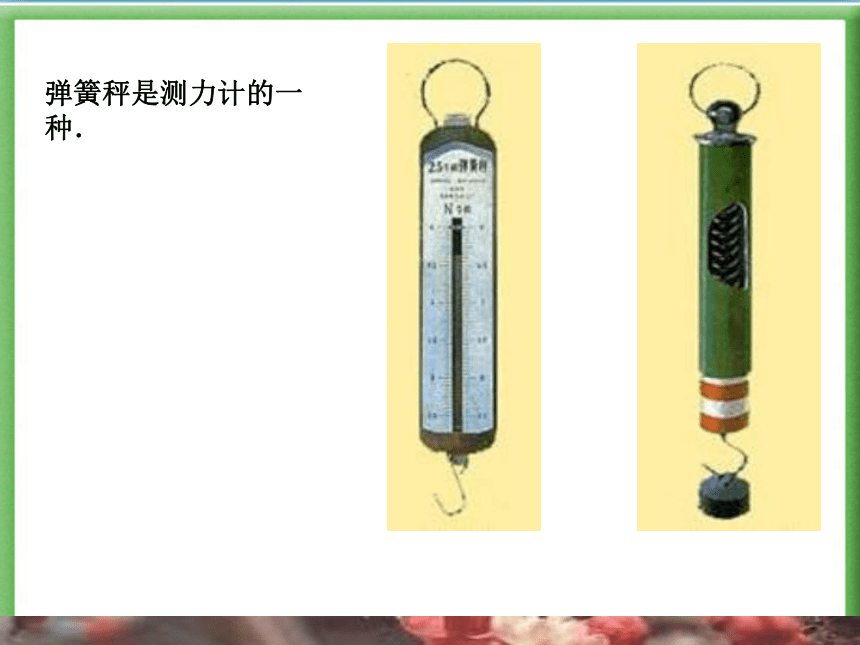

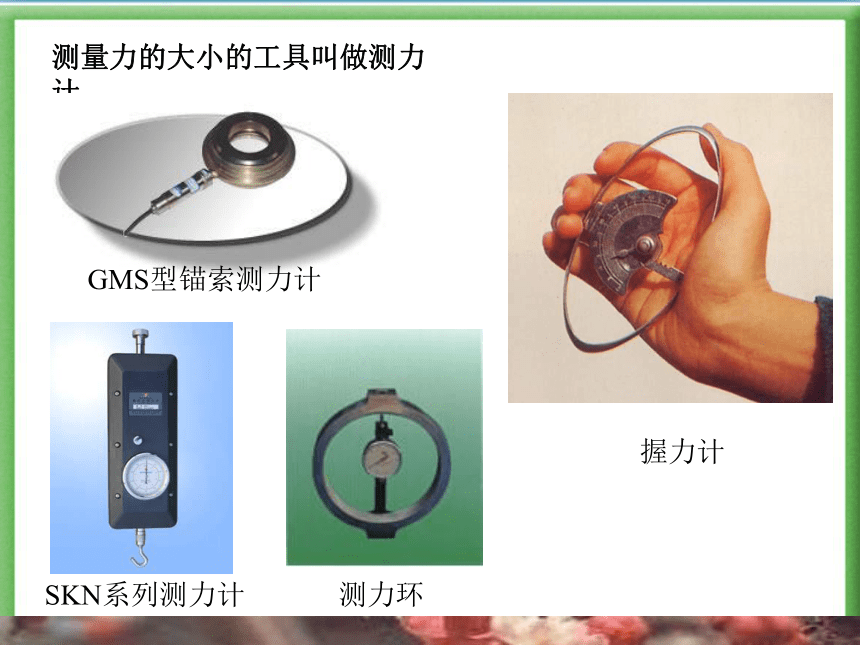

　　这个名称是为了纪念伟大的科学家牛顿而命名的．我国也用牛顿作为力的单位．　　你拿起两个鸡蛋所用的力，大约就是1N．　　成年男子右手的拉力大约是700N，女子大约是390N，一般人右手的最大握力大约是560N，左手的大约是430N．测量力的大小的工具叫做测力计．GMS型锚索测力计SKN系列测力计测力环握力计弹簧秤是测力计的一种．弹簧秤的工作原理弹簧受到的拉力越大，弹簧的伸长就越长．　　使用弹簧测力计的时候，首先要看清它的量程，也就是它的测量范围．加在弹簧测力计上的力不许超过它的最大测量值，否则就会损坏弹簧测力计．调零练习正确使用弹簧测力计1．认清弹簧测力计的量程，认清它的每一小格表示多少牛．
2 ．调零
2．用手拉秤钩，使指针指到1N、5N，感受一下1N、5N的力有多大．
3．在水平放置的长木板上，用弹簧测力计拉木块匀速前进，读出拉力的大小．
4．在倾斜放置的长木板上，用弹簧测力计拉木块匀速上升，读出拉力的大小．
5．把一根头发栓在弹簧测力计的秤钩上，用力拉头发，读出头发被拉断时拉力的大小．读出下面各弹簧秤的示数________N________N________N0.511.51．在使用弹簧测力计之前，最好把它的挂钩轻轻来回拉动几次．这样做有什么好处？
2．如果你用的弹簧测力计在使用前指针并不是指在零位置，你该怎么办？那哪些因素能影响力的作用效果呢？力的大小能够影响力的作用效果．　　在排球运动中，二传手用力向上托球，球就向上运动． 力的方向能够影响力的作用效果．AB　　用扳手拧螺母的时候，手握在把的末端比握在把的中间，易于把螺母拧紧．　　力的作用点也能够影响力的作用效果．力的作
用效果力 的 三 要 素 力的大小力的方向力的作用点取决于力的三要素力的三要素－方向力的三要素－大小力的三要素－作用点力的图示法用一根带箭头、有标度的线段
表示力的三要素的方法。线段的起点 力的作用点
线段的长短 力的大小
箭头所指的方向 力的方向注意：（1）常用正方形、长方形、圆表示物体。
（2）力的作用点必须画在受力的物体上。
（3）为表示力的大小，必须要有标度，标度可任意
选取，但在同一个受力图上，标度要一致。
（4）线段的长度必须是标度的整数倍。
（5）标出力 F 的大小。例如：某人在购物时，用大小为15N，方向与水平面成30度角斜向上向右的力F，作用在手柄A上拉动小车。怎样用力的图示法来表示这个拉力F呢?
一般的步骤是： （1）先规定一个标度，如用1厘米长的线段表示5牛的 力，那么15N的力应该用3厘米长的线段来表示。
（2）根据拉力的作用点在手柄A上，从点A画出表示拉力作用方向的直线，在直线上截取3厘米长的一段，在线段末画一箭头（3）在这一有向线段旁标明F=15N有时不需要精确地表示力的大小，就可以不选定标度，不需要按比例画出线段的长度，但是力的方向和作用点仍应明确表示，这样的图叫做力的示意图
