电学的基本概念[下学期]
图片预览
文档简介

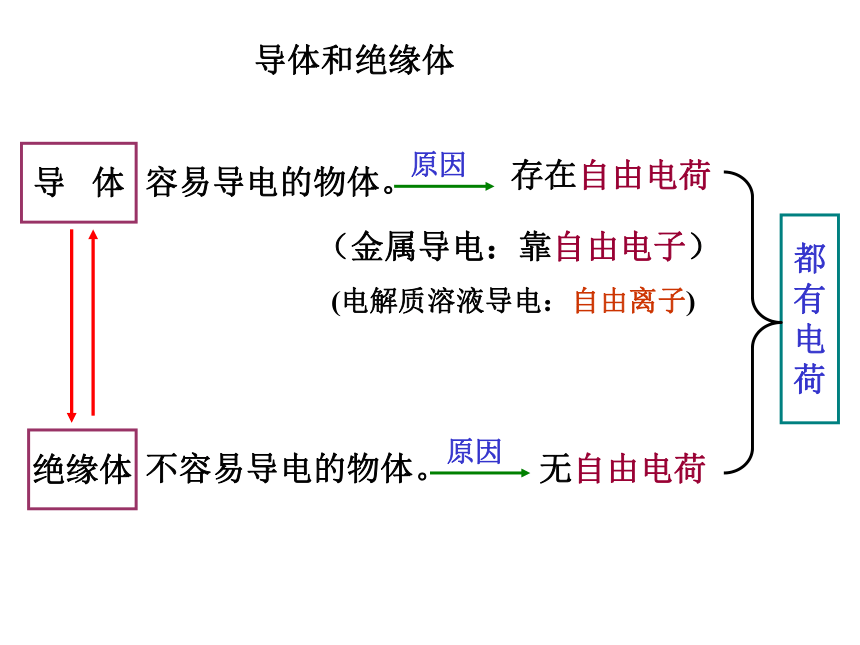

课件19张PPT。第一节 电学的基本概念一、电荷：1、自然界中只有两种电荷：正电荷和负电荷。“同种电荷互相排斥，异种电荷互相吸引”2、检验物体是否带电：（1）工作原理：同种电荷互相排斥。（2）验电器的两金属箔带电越多，张开角度越大。3、电荷的多少叫电量，用符号q表示。（1）单位： 库仑（2）一个电子所带电量是1.6×10-19库验电器 导体和绝缘体导 体绝缘体容易导电的物体。不容易导电的物体。原因存在自由电荷原因无自由电荷（金属导电：靠自由电子）都
有
电
荷(电解质溶液导电：自由离子) 二、 电 流 1、电流的形成：电荷的定向移动电流2、 方向：正电荷移动的方向。金属导体中的电流方向跟自由电子移动方向相反。形成3、电流的大小和单位（ 1 ）、电流强度用1秒内通过导体横截面积的电量
多少来衡量。（符号： “ I ” ）（2）、单位：安培（安）（符号： “ A ” ）“1安”的含义？表示1秒内通过导体横截
面积的电量是1库。1安培 = 1库/秒4、电流的测量——电流表AA、常用电流表有三个接线柱、两个量程。 接线柱： 3 、0.6 、+
－、0.6 、3量程： 0—0.6A
0—3A（最小刻度是 0.02A）
（最小刻度是0.1A）B、电流表的使用
（1）串联在被测电路中
（2）电流“＋”进，“－”出

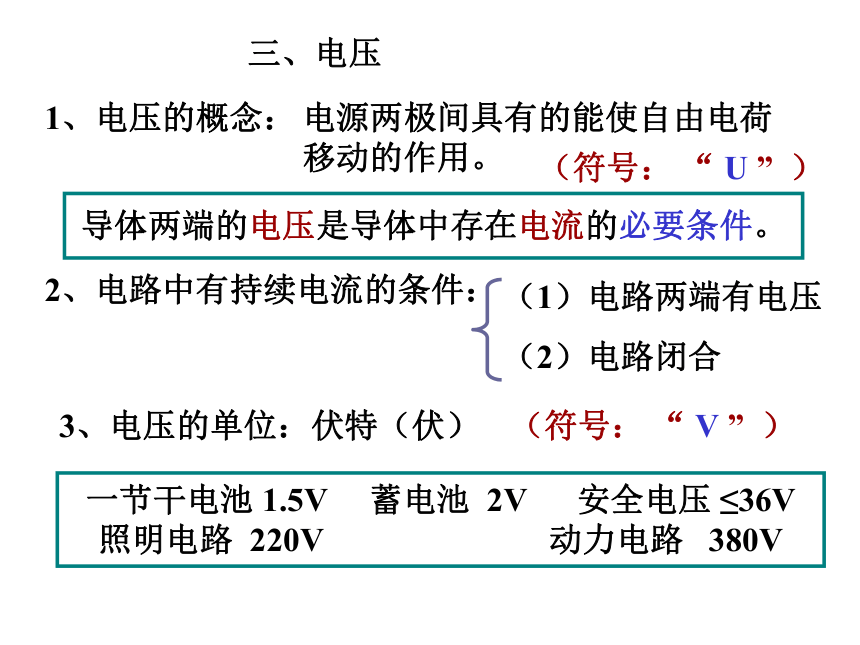

（3）正确选择量程（试触法）绝对不允许将电流表直接连到电源两极上！ 三、电压1、电压的概念：电源两极间具有的能使自由电荷移动的作用。导体两端的电压是导体中存在电流的必要条件。2、电路中有持续电流的条件：（1）电路两端有电压
（2）电路闭合3、电压的单位：伏特（伏）（符号： “ U ” ）（符号： “ V ” ）一节干电池 1.5V 蓄电池 2V 安全电压 ≤36V

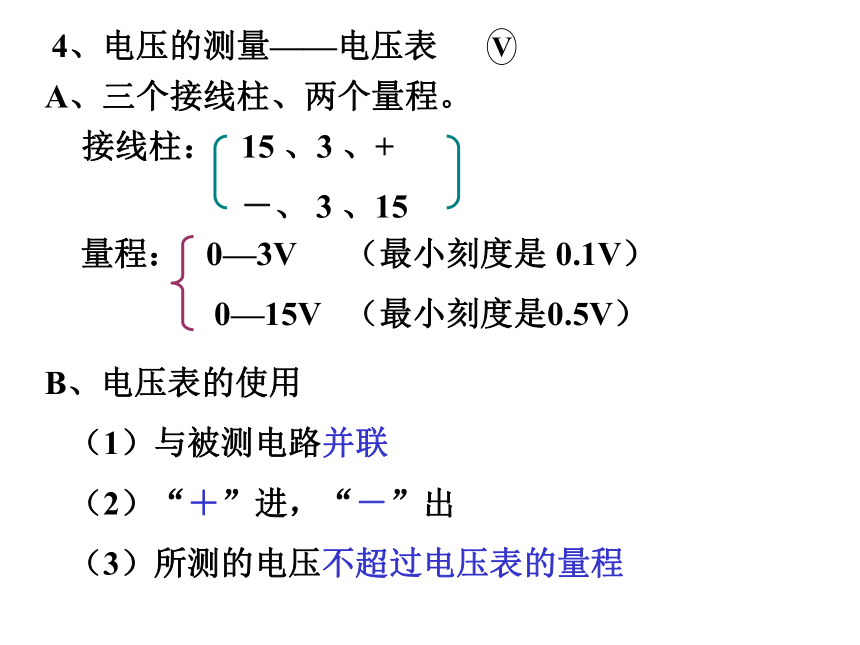

照明电路 220V 动力电路 380V4、电压的测量——电压表 接线柱： 15 、3 、+
－、 3 、15A、三个接线柱、两个量程。量程： 0—3V
0—15V（最小刻度是 0.1V）
（最小刻度是0.5V）B、电压表的使用
（1）与被测电路并联
（2）“＋”进，“－”出
（3）所测的电压不超过电压表的量程V四、 电 阻1、电阻：导体对电流阻碍作用的大小。（符号： “ R ” ）一、导体的电阻2、单位：欧姆（欧）（符号： “ Ω ” ）二、决定导体电阻大小的因素1、导体的电阻是导体本身的一种性质，它的大小
决定于导体的长度、横截面积和材料。2、相同条件下：纯金属电阻较小（ R银＜ R铜＜ R铝）
合金电阻较大
绝缘体的电阻很大（电木、橡胶）3、电阻器（定值电阻）：具有一定阻值的元件。三、变阻器及其作用变阻器：用来改变电阻大小的装置。【原理】：利用电阻的大小随导体长度而改变。1、滑动变阻器2、电阻箱（1）旋盘式电阻箱
（2）插孔式电阻箱练习1、滑动变阻器（1）铭牌“10Ω，2A”表示：滑动变阻器的最大阻值是10 Ω，允许通过的最大电流是2A。（2）构造：①瓷筒
②线圈（合金线）———— A、B接线柱
③金属棒———————— C、D接线柱
④接触器（滑片P）（3）结构示意图：（4）使用方法：（5）应用：电位器C D
P
A B有效阻值是AP ，左移R变小 ① A、B接入② C、D接入③ A和C或A和D④B和C或B和D电阻值最大且不变。电阻值为零且不变。有效阻值是BP ，左移R变大五、 电功[分析]（1）电流对电动机做了功，使砝码的机械能增加（消耗了电能）电能 → 机械能（2）电流通过电炉发热电能 → 热能（3）电流通过灯泡发光发热电能 → 热能、光能（4）电流通过蓄电池（充电）电能 → 化学能一、电功1、电功：电流所做的功。符号“W”2、电流做功的过程实质上是电能转化为其他形式的能。二、决定电功大小的因素2、电流通过用电器做功的多少可能与哪些因素有关？3、你是根据什么现象来判断电流通过小灯泡做功的多少？可能与电流的强弱、用电器两端的电压、用电器的电阻、通电的时间等因素有关。请同学们设计实验研究电流通过小灯泡做功的多少与电流有何关系？ 电阻不同的两个灯泡并联在同一电源上；将观察到什么现象？说明了什么问题？为何取电阻不同的两个灯泡？结论1：在其他条件相同的情况下，通过用电器的电流越大，电流做功越多。如何设计实验研究电流通过小灯泡做功的多少与用电器两端的电压有何关系？ 电阻不同的两个灯泡串联在同一电源上；将观察到什么现象？说明了什么问题？能取电阻相同的两个灯泡？结论2：在其他条件相同的情况下，用电器两端的电压越大，电流通过用电器所做的功越多。结论3：在其他条件相同的情况下，用电器通电时间越长，电流所做的功越多。即消耗的电能越多。二、电功的大小及单位 电流在某段电路上所做的功，等于这段电路两端的电压与电路中的电流以及通电时间的乘积。W=IUt单位：1焦=1伏·安·秒 1J=1VAs六、 电功率一、电功率电功率是衡量电流做功快慢的量1、定义：电流在单位时间内所做的功。符号 “P”定义公式：计算公式：P= UI2、1瓦=1焦/秒1瓦=1伏.安3、单位：瓦特、千瓦、焦/秒、伏.安[讨论]公式P=UI中各量的关系怎样？（1）当I一定时，P与U成正比；（2）当U一定时，P与I成正比。[阅读]课本表3-1，认识常见电器设备的功率。举例说明各用电器的电功率数表示什么？3、用电器功率的意义：某白炽电灯的电功率为40W，表示什么意义？“电流通过白炽电灯1秒钟做功40焦”[探究]如何测定小灯泡的电功率？试设计实验方案并画出电路图。实验原理：P = UI测电功率方法：伏安法4、电功率的测定：5、电功率计算公式P=UI的运用P= UIP= I2 R欧姆定律
