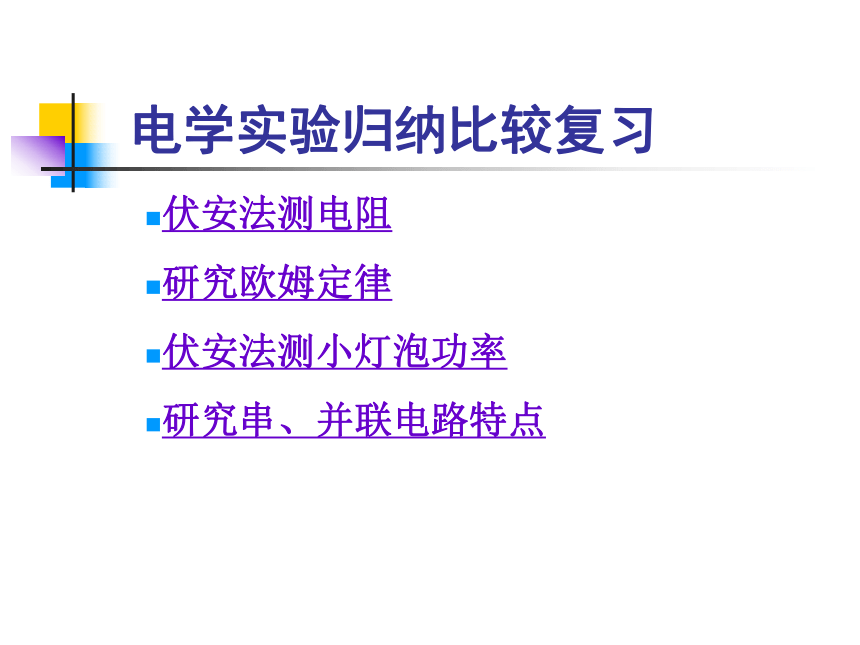

课件16张PPT。伏安法测电阻
研究欧姆定律
伏安法测小灯泡功率
研究串、并联电路特点

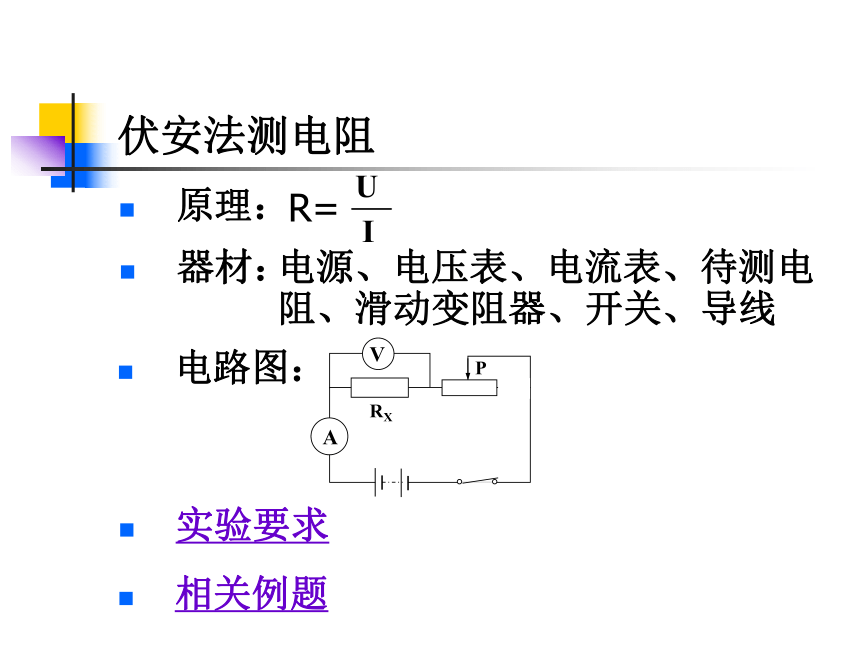

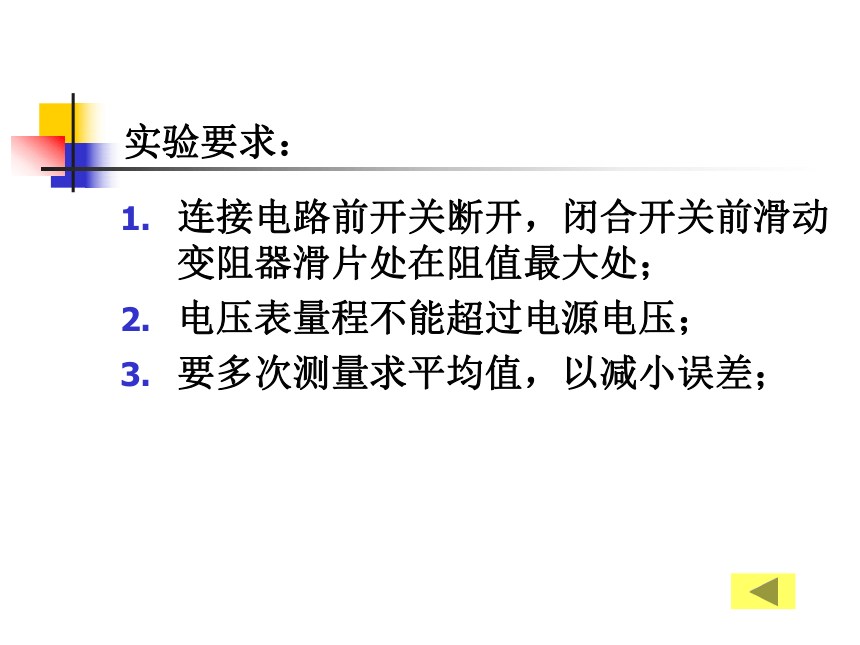

电学实验归纳比较复习伏安法测电阻原理：器材：电路图：R=电源、电压表、电流表、待测电阻、滑动变阻器、开关、导线实验要求相关例题实验要求： 连接电路前开关断开，闭合开关前滑动变阻器滑片处在阻值最大处；
电压表量程不能超过电源电压；

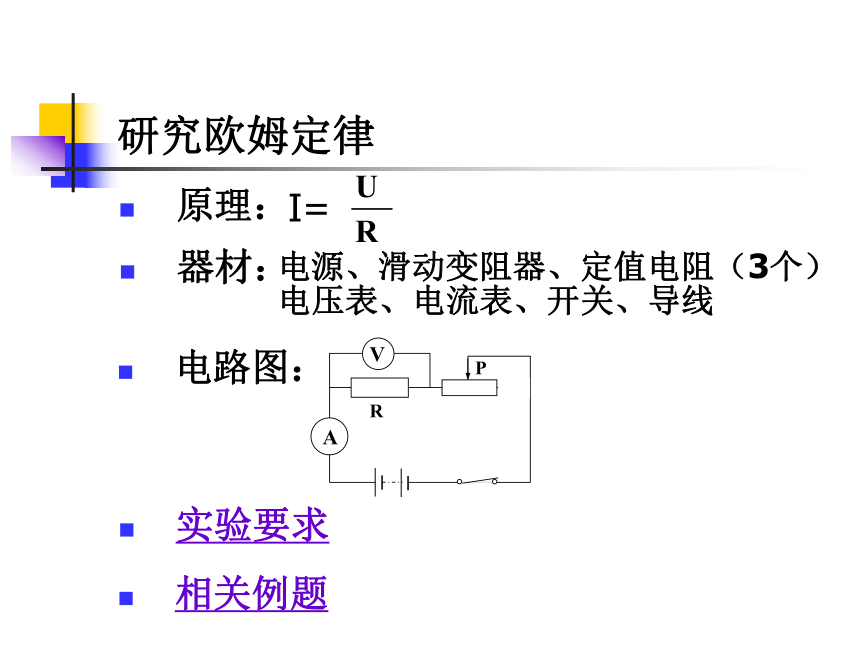

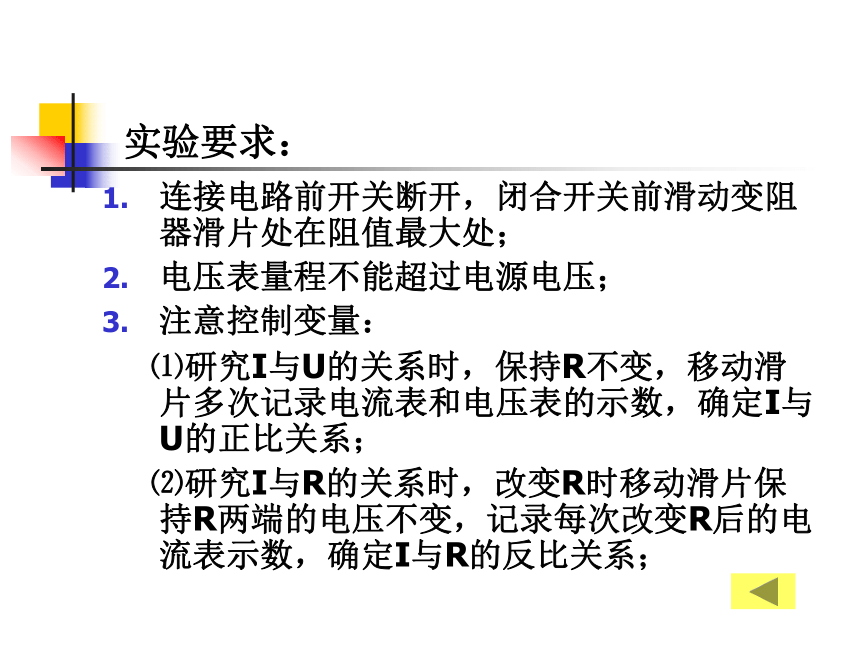

要多次测量求平均值，以减小误差；研究欧姆定律原理：器材：电路图：I=电源、滑动变阻器、定值电阻（3个）电压表、电流表、开关、导线实验要求相关例题实验要求： 连接电路前开关断开，闭合开关前滑动变阻器滑片处在阻值最大处；
电压表量程不能超过电源电压；
注意控制变量：
⑴研究I与U的关系时，保持R不变，移动滑片多次记录电流表和电压表的示数，确定I与U的正比关系；
⑵研究I与R的关系时，改变R时移动滑片保持R两端的电压不变，记录每次改变R后的电流表示数，确定I与R的反比关系；

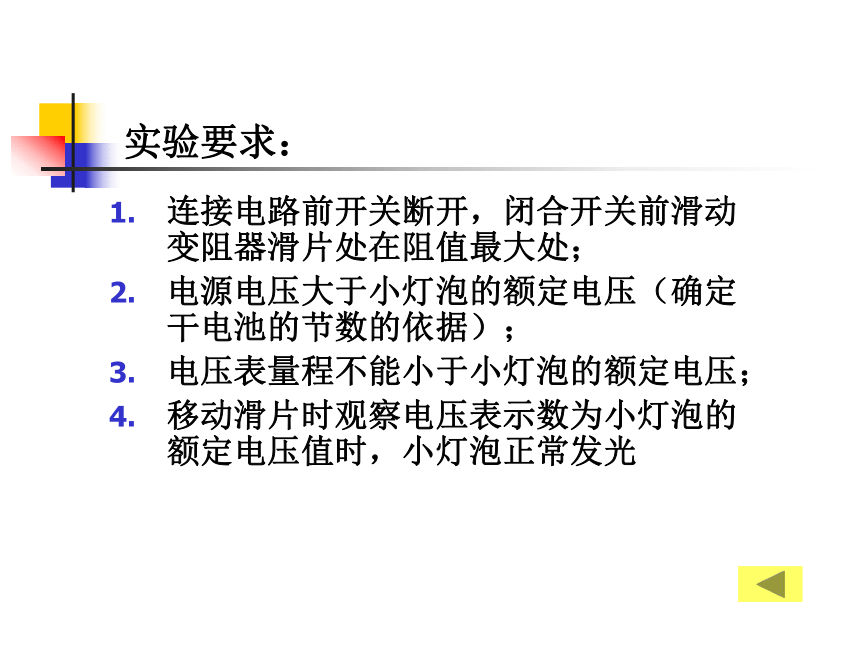

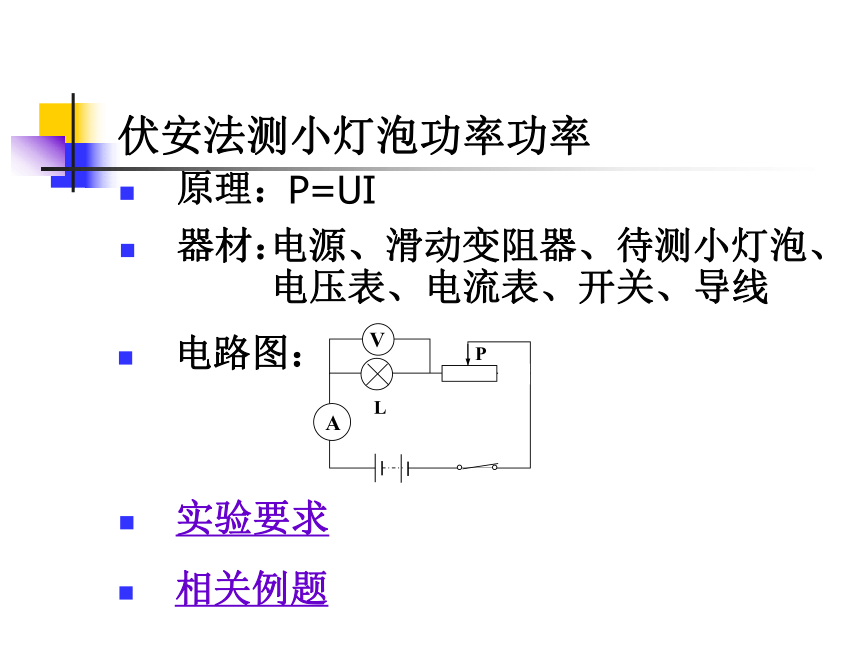

伏安法测小灯泡功率功率原理：器材：电路图：P=UI电源、滑动变阻器、待测小灯泡、电压表、电流表、开关、导线实验要求相关例题实验要求： 连接电路前开关断开，闭合开关前滑动变阻器滑片处在阻值最大处；
电源电压大于小灯泡的额定电压（确定干电池的节数的依据）；
电压表量程不能小于小灯泡的额定电压；
移动滑片时观察电压表示数为小灯泡的额定电压值时，小灯泡正常发光研究串联电路的电压分配和并联电路的电流分配原理：
器材：电路图：电源、滑动变阻器、定值电阻（3个）电压表、电流表、开关、导线实验要求相关例题==实验要求： 连接电路前开关断开，闭合开关前滑动变阻器滑片处在阻值最大处；
电压表量程不能超过电源电压；
注意控制变量：
⑴研究串联电路的电压分配关系时，保持R2不变，改变R1值，移动滑片保持AB两端电压不变，确定各电阻上的电压分配与电阻值的正比关系；
⑵研究并联电路的电流分配关系时，保持R2不变，改变R1值，移动滑片保持干路总电流不变，确定各电阻上的电流分配与电阻值的反比关系。⒋当电压表的示数为2.4V，电流表示数如图丙，此电阻是＿＿欧。⒉电压表应选＿＿ ＿量程，电流表应＿＿ ＿选量程⒈开关闭合前滑片P应处在＿＿端(a或b)。
例1：如图，甲是伏安法测电阻的电路图，乙是实物图（RX约10欧）⒌若某同学在实验过程中发现：闭合开关后电压表示数为3V，电流表指针向左偏转，其原因是
⑴ ＿＿＿＿＿＿＿＿ ⑵ ＿＿＿＿＿ ＿ ＿ ＿
b0-3V9.230-0.6A电压表与电池并联正、负接线柱接反了⒊连接图乙的实物V根据实物图画出电路图；
小灯泡正常发光时，电流表示数如图乙所示，请将示数填在表格的空格处，此时小灯泡的电阻是＿＿＿欧；
分析表格中的数据可知，在灯丝中的电流逐渐增大的过程中，灯丝的电阻 ＿＿＿ （“变大”、 “变小”或 “不变”），进一步分析表明此过程中通过灯泡的电流与其两端的电压＿＿＿＿ 。 （“成正比” 或 “不成正比”）例2：小刚按照如图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有“2.5V”的字样），在实验过程中得到如下表的数据0.327.8变大不成正比例3：某同学做验证欧姆定律实验时，记录的数据如下表分析表中的数据，得到的结论是：
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 当电阻一定时，通过导体的电流与其两端的电压成正比。例4：某同学要测量一只小灯泡的额定功率，小灯泡上仅有“0.4A”的字样，额定电压值已模糊不清，实验采用规格为“1A，20Ω”的滑动变阻器，在没有电压表的情况下，他设计了如图的电路，实验过程中电源电压保持不变。请回答：⑴将滑片P移到最右端b处，闭合S1断开S2，电流表示数为0.3A；闭合S2断开S1，调节滑片P使小灯泡正常发光，判断小灯泡正常发光的依据是＿＿＿＿＿＿＿＿＿。
⑵若小灯泡正常发光时，滑片P恰好在中点，请计算小灯泡的额定功率是多少瓦？ 电流表示数为0.4安0.8瓦例5：如图所示的电路，电源电压为8伏，灯L1的电阻是15欧，灯L2的电阻是10欧。当开关S闭合时，灯L1通过的电流是0.2安。请回答：⑴电路中总电流是＿＿＿安；54⑵通电1分钟，电流通过L2所做的功是＿＿焦 0.5
