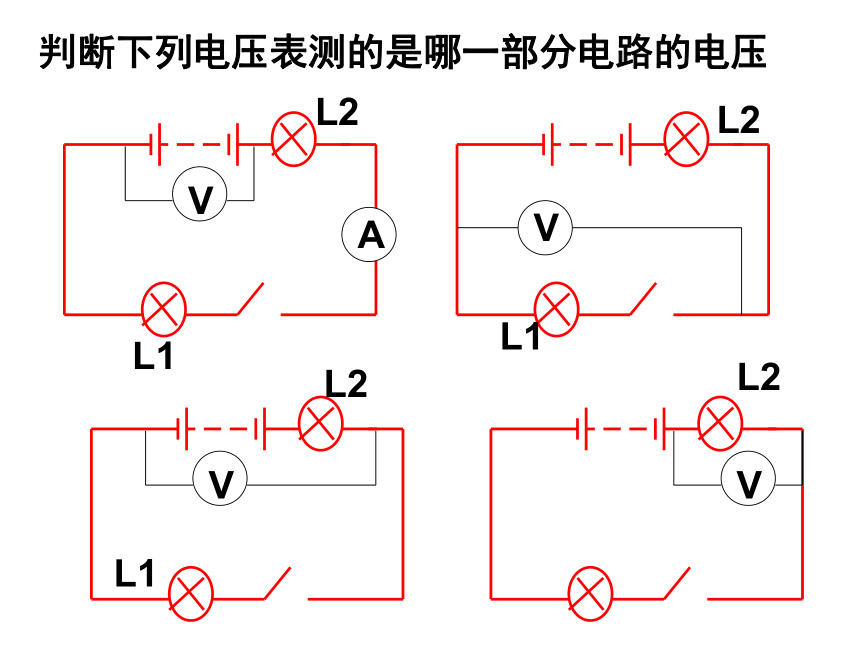

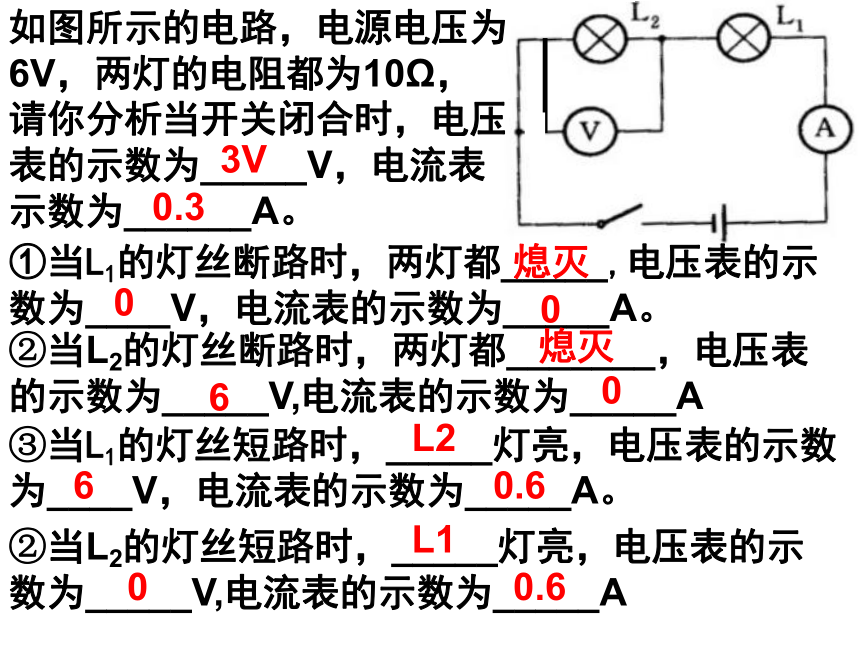

课件21张PPT。判断下列电压表测的是哪一部分电路的电压VVL1L2AVL1L2L2L1VL2如图所示的电路，电源电压为
6V，两灯的电阻都为10Ω，
请你分析当开关闭合时，电压
表的示数为_____V，电流表

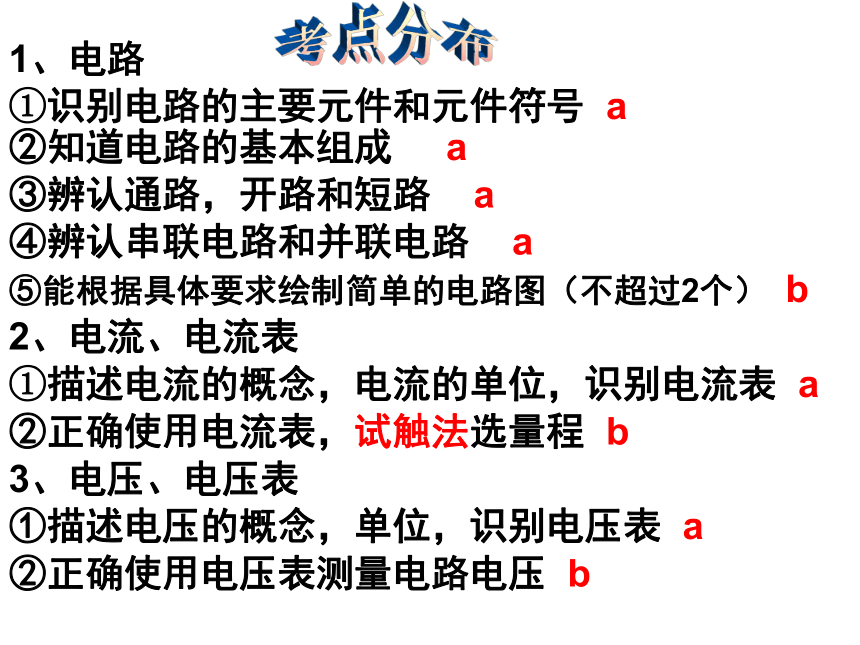

示数为______A。①当L1的灯丝断路时，两灯都_____,电压表的示数为____V，电流表的示数为_____A。②当L2的灯丝断路时，两灯都_______，电压表的示数为_____V,电流表的示数为_____A③当L1的灯丝短路时，_____灯亮，电压表的示数为____V，电流表的示数为_____A。②当L2的灯丝短路时，_____灯亮，电压表的示数为_____V,电流表的示数为_____A3V0.3006060.6熄灭熄灭L1L200.6考点分布1、电路①识别电路的主要元件和元件符号 a②知道电路的基本组成 a③辨认通路，开路和短路 a④辨认串联电路和并联电路 a⑤能根据具体要求绘制简单的电路图（不超过2个） b2、电流、电流表①描述电流的概念，电流的单位，识别电流表 a②正确使用电流表，试触法选量程 b3、电压、电压表①描述电压的概念，单位，识别电压表 a②正确使用电压表测量电路电压 b1、电路的概念电路是由提供电能的____、消耗电能的_____

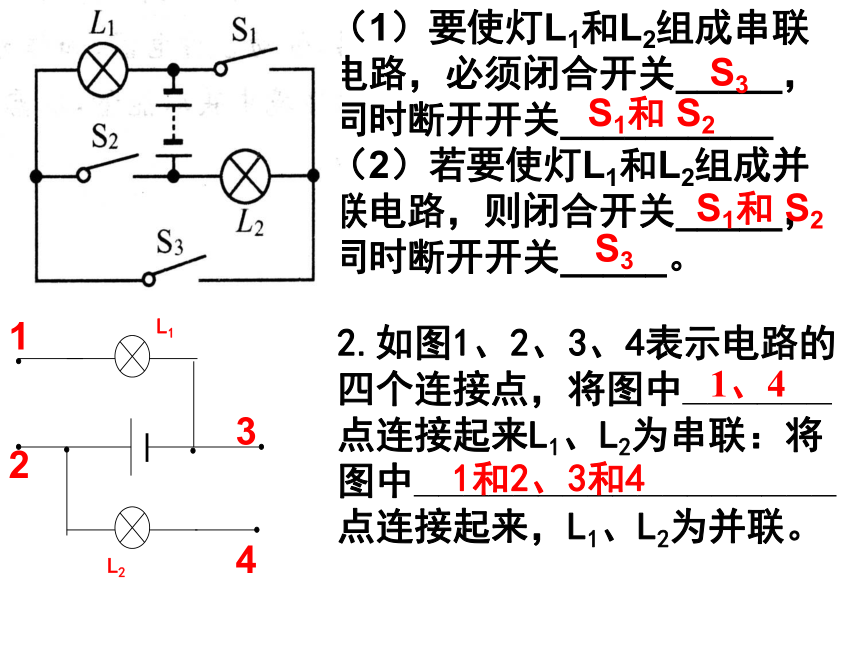

控制电路的_______、输送电能的_______等元件组成的________电源用电器开关导线电流路径2、电路的状态电路中有正常电流的电路通路 （闭合电路）：开路（断路）：某处断开没有电流的电路短路：不经过用电器，直接用导线把电源两极连接起来——电源短路 A B C（1）要使灯L1和L2组成串联电路，必须闭合开关_____，同时断开开关__________

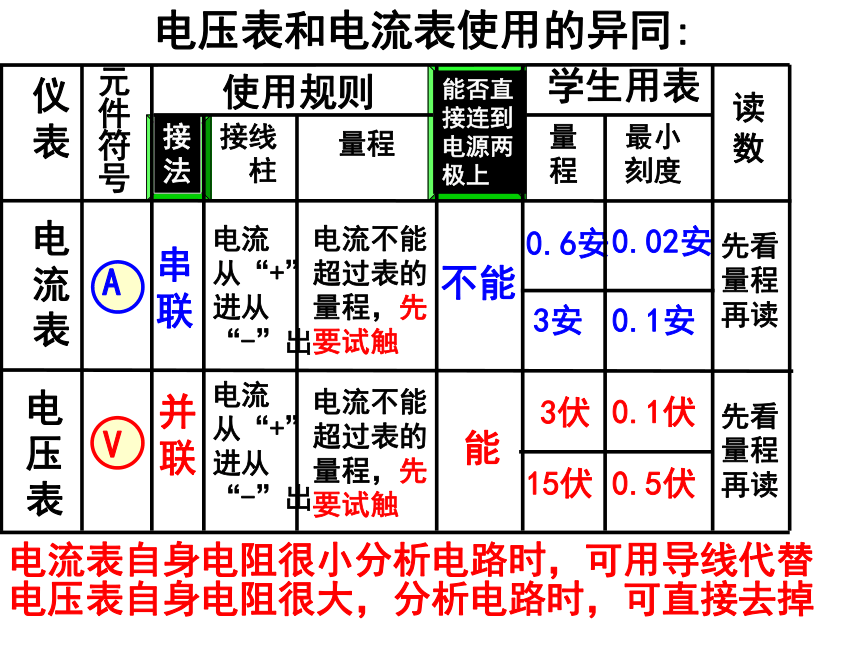

（2）若要使灯L1和L2组成并联电路，则闭合开关_____，同时断开开关_____。S3S1和 S2S1和 S2S32.如图1、2、3、4表示电路的四个连接点，将图中——————点连接起来L1、L2为串联：将图中—————————————————点连接起来，L1、L2为并联。43121、41和2、3和4三.电流1、电流是_________________________自由电荷的定向移动形成的常见的自由电荷有：自由电子和溶液中正、负离子2、电流的方向：科学上规定正电荷定向移动的方向为电流方向.金属导体中的电流方向：与自由电子的实际移动方向相反3、单位：1A = ( ) mA= ( ) uA1 0310 64、电路中有持续电流的条件：①电路中有电源②闭合电路四、电压1、电压是闭合电路使自由电荷发生定向移动形成电流的原因.电源是能够提供电压的装置.2、单位：1千伏= 伏特= 毫伏1031063.常见的电压值：一节干电池的电压为 1.5V；家庭电路电压为220V对人体的安全电压不高于36V4.电压的测定：电压表VAcd当电压表和电流表交换位置之后，会如何变化呢？仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电流不能
超过表的
量程，先
要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看
量程
再读先看
量程

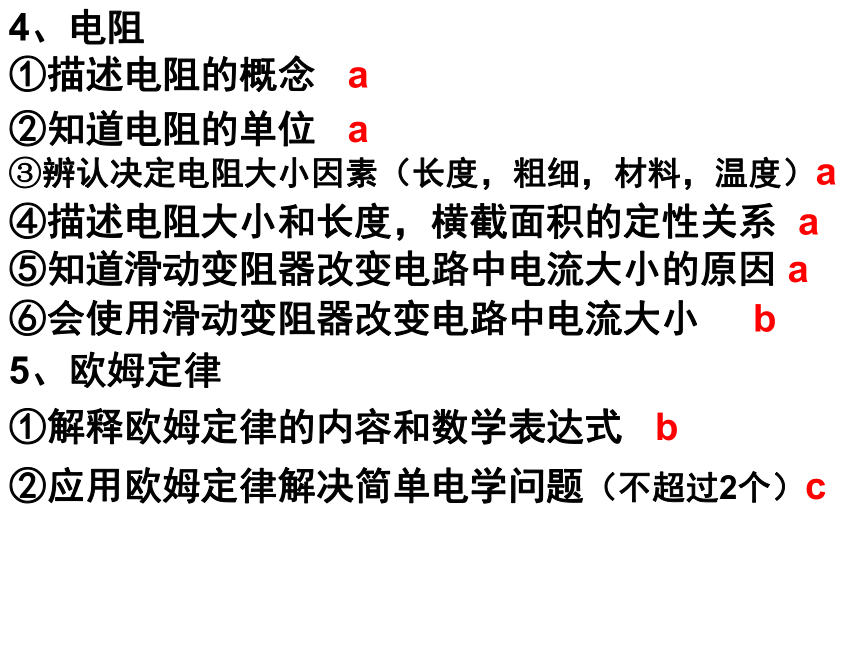

再读电压表和电流表使用的异同:电流表自身电阻很小分析电路时，可用导线代替电压表自身电阻很大，分析电路时，可直接去掉4、电阻①描述电阻的概念 a②知道电阻的单位 a③辨认决定电阻大小因素（长度，粗细，材料，温度）a④描述电阻大小和长度，横截面积的定性关系 a⑤知道滑动变阻器改变电路中电流大小的原因 a⑥会使用滑动变阻器改变电路中电流大小 b5、欧姆定律①解释欧姆定律的内容和数学表达式 b②应用欧姆定律解决简单电学问题（不超过2个）c1、电阻（R）：导体对电流的阻碍作用电阻反映了导体导电能力的强弱，是导体本身的一种性质，没有电流通过，电阻同样存在。2、电阻的单位：1欧姆=（ ）千欧=（ ）兆欧10-310-63、电阻的大小由————— 、——————和——————决定，还跟————有关。材料长度横截面积温度温度升高,金属导体的电阻会增大，温度降低,金属导体的电阻会减少，当温度降低到一定程度时，电阻会突然消失，这就是超导现象材料相同的不同导体, 长度越长，横截面积越小,电阻越大。2、滑动变阻器的原理和结构①原理：改变接入电路的电阻丝的有效长度来改变电阻大小②结构：电阻线是由电阻率大的合金线制成③铭牌：滑片上标出的数字“50Ω2A”，其中50Ω表示________，2A表示：_________________最大阻值允许通过的最大电流④作用：通过改变电阻大小，达到改变电路中电流或电压的大小。⑤连接：串联，一上一下接法使用前应将滑片放在变阻器阻值最大位置。 下图分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：(1)_____ (2)_____ (3)____变小变大不变图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是[ ]
A．木材、橡皮 B．石墨、金属
C．木材、金屑 D．石墨、橡皮A德国物理学家欧姆经过大量实验在1827年得出欧姆定律: 导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比①内容:②公式:电流与电压、电阻的关系的重要定律①电阻一定时，电流跟电压成正比③内容解读:②电压不变时，电流跟电阻成反比③欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的,注意三者的同时性④公式中I、U、R的单位分别是安、伏和欧6、用电压表和电流表测量导体的电阻①说明伏安法测量电阻的实验原理 b②绘制伏安法测量电阻的电路图 b③应用电表测量导体的电阻 c④收集和整理实验数据得出实验结论 b7、串联电路和并联电路①概述串联电路得电流和电压的特点 b②概述并联电路的电流和电压的特点 b欧姆定律的应用1、伏安法测量一个定值电阻的阻值原理：根据欧姆定律I=U/R，得到R=U/I需要测量的量：电流和电压的大小实验注意点：多次测量求平均值用如图电路来研究一段电路中电流跟电阻关系，其中滑动变阻器R′在该实验中的主要作用是_____________________________________当改变电阻R时，调节R′
使电压表的示数保持不变3、下面是某同学拟出的一份实验报告，试回答下列问题。实验报告实验目的：测量电阻Rx的电阻值实验原理：欧姆定律。实验步骤：（1）按电路图连接电路，调节滑动变阻器R，使电路中的电阻较大；（2）接通开关S，读出电流表和电压表的数；（3）根据测量的电压、电流值算出Rx的阻值；（4）实验记录(5) 讨论 （略）1）本实验报告不够完整，应添上的基本项目的是：? ；? 。实验器材实验结论2）从“实验步骤”看，主要缺陷是____________________没有多次测量取平均值3）滑动变阻器在实验中所起的作用是：①保护电路②改变Rx两端电压及电流，以便多次测电阻取平均值4）假如该同学实验时，刚一“试触”就发现电流表的指针迅速摆到最大刻度，其原因可能是：?电源电压偏高 ?电流表量程选择过小等6．串、并联电路I、U、R特点==串联电路电压和电
阻成正比并联电路电流和电
阻成反比I＝I1＝I2 I＝I1＋I2 U＝U1＋U2 U＝U1＝U2 R＝R1＋R2 1、为了用电表来测定定值电阻R的阻值，某同学连接了右图所示的电路，其中错误的连接_______电压表改正上述错误连接之后，
滑动变阻器滑片向右移动时，两表示数如何变化？2、如右图：电源电压是6伏，小灯泡L的电阻是10欧，a、b是提供测电流或电压的电表，则a、b
两表的读数是6伏，0.6安电路设计某传达室需要在前门、后门都装上开并，要求：前门来人按开关，传达室电铃响，同时红灯亮；后门来人按开关，传达室电铃响，同时绿灯亮。请按要求设计电路图，并将右图的实物电路连成所需电路。1、如图，把电阻分别为5 Ω和
10 Ω的两个导体串联起来，接
在电压为15V的电源上，求R1、
R2两端电压各是多少？2、如图所示，电阻R1=6 Ω，通过R2的电流I2=0.5A，电源电压U=6V，求
1）R2的阻值
2）R1中的电流I1
3）该电路的总电阻是多少？有关电路的计算
