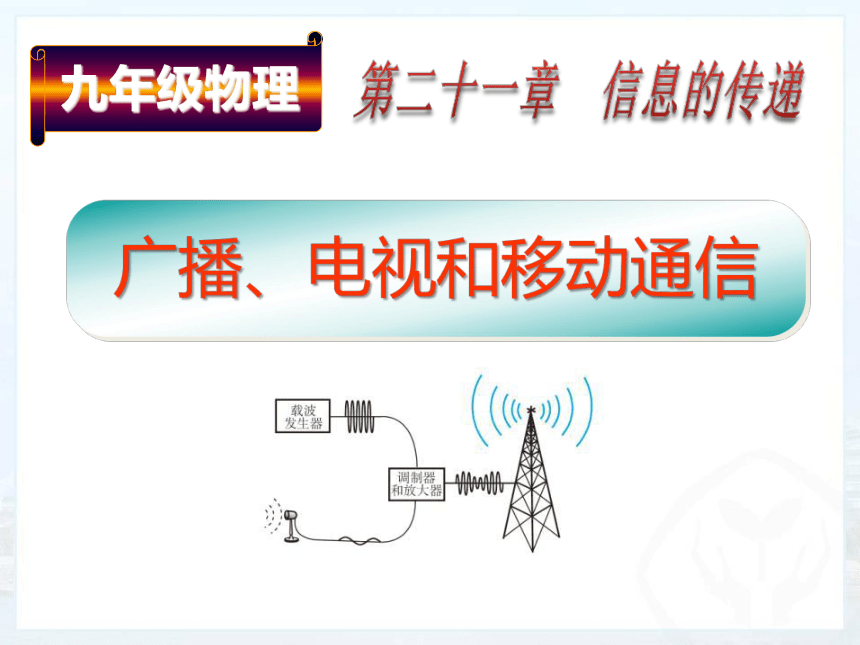

课件17张PPT。广播、电视和移动通信九年级物理第二十一章 信息的传递1．无线电广播信号的发射由广播电台完成一、无线电广播信号的发射和接收麦克风——将声信号转换成电信号调制器——将音频电信号加载到高频电流上　　　　　天　线——产生电磁波将高频载波信号发

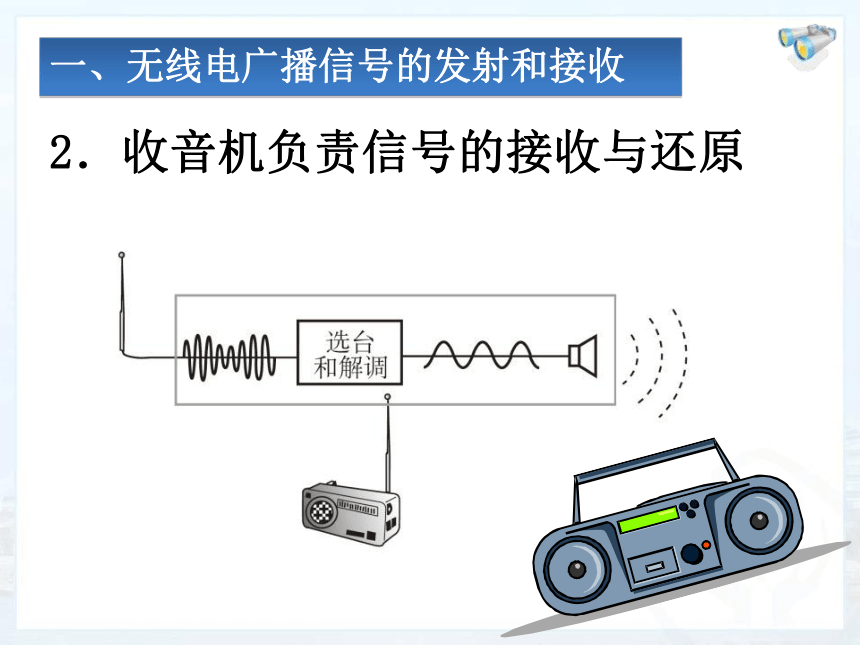

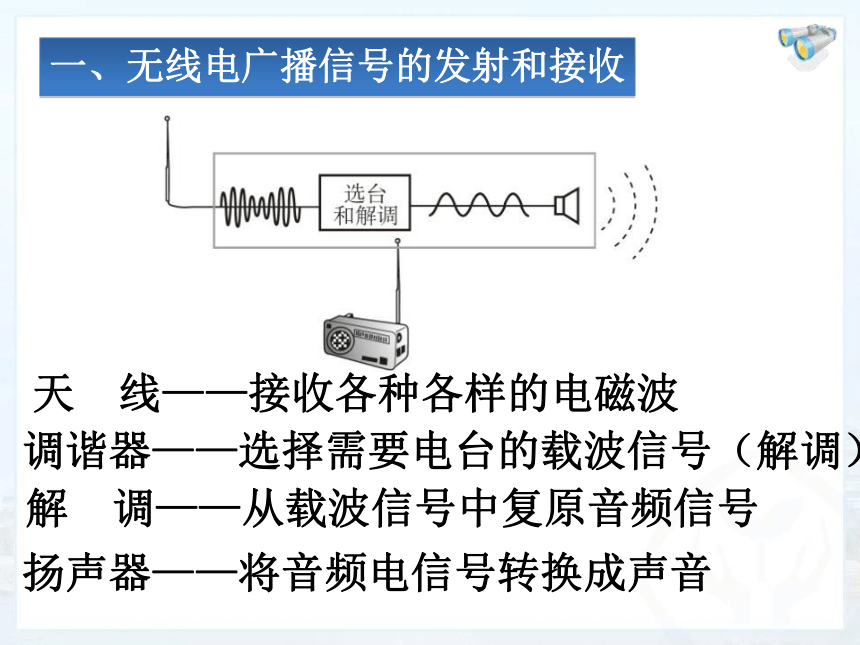

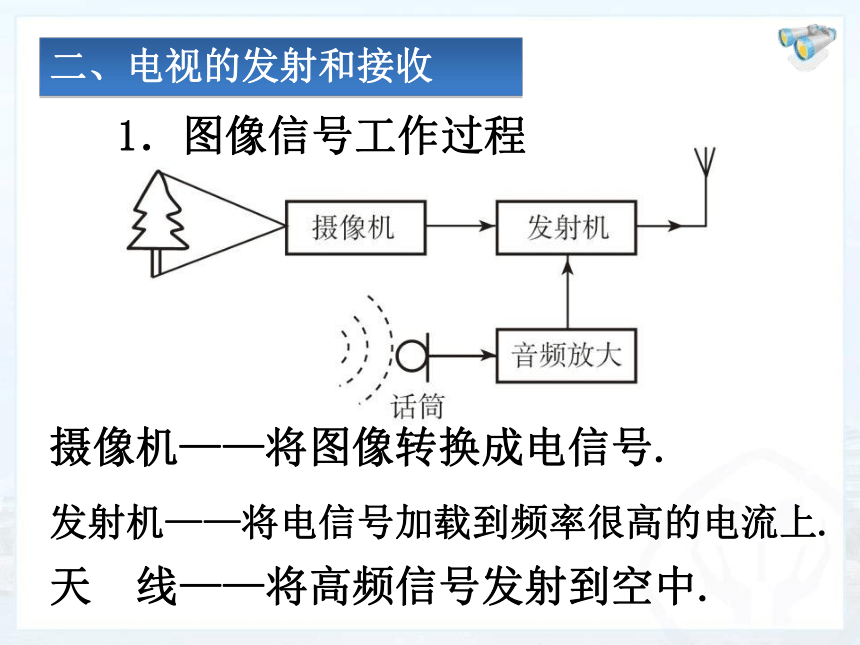

射到空中2．收音机负责信号的接收与还原一、无线电广播信号的发射和接收天　线——接收各种各样的电磁波调谐器——选择需要电台的载波信号（解调）解　调——从载波信号中复原音频信号扬声器——将音频电信号转换成声音一、无线电广播信号的发射和接收学校的电视演播室电视用电磁波传递图像和声音信号。二、电视的发射和接收　　1．图像信号工作过程摄像机——将图像转换成电信号.发射机——将电信号加载到频率很高的电流上.天 线——将高频信号发射到空中.二、电视的发射和接收　　2．电视接收机工作过程接 收 机——取出并放大图像和音频电信号显 示 器——复原图像信号天 线——接收包含声、像信息的高频信号音频放大——将微弱音频电信号放大并输出二、电视的发射和接收手机既是无线电发射台又是无线电接收台。　　1．移动电话：（发射接收二合一）三、移动电话基地台的天线
手机和座机借助基地台进行交流基地台手机座机　　手机和手机通过基地台进行沟通三、移动电话　工作区域在几十米至几百米的范围。座机接在市话网上，相当于小型基地台。2．无绳电话1．无线电广播信号的发射由广播电台完成2．收音机是利用电磁波来接收声音信号的3.电视利用电磁波传递图像和声音信号。4.手机既是无线电发射台又是无线电接收台。5.移动电话（手机）是利用电磁波来传递信息的6.固定电话（座机）是利用变化的电流来传递信息的。1．分析：2.分析：答：（1）射频电流的频率是1008KHz,
音频电流的频率是440Hz.
(2)此时收音机接收到空中电磁波的
频率是1008KHz.答：张伟手机上海基地台上海交换机北京交换机上海交换机上海基地台刘浩手机 由于途中经过几次电话交换机的转接，因此电话费就高了很多。1．为什么手机号码不同？ 答：因为每个人用手机发射信息时手所用电磁波频率不同。 2.按电视摇控器不同的键，为什么可选出不同的频道？ 答.按电视摇控器不同的键，可发射不同频率的红外线电磁波。就选出了不同的频道了。
