15.5串并联电路中电流的规律 课件

课件40张PPT。串、并联电路中电流的规律第十五章

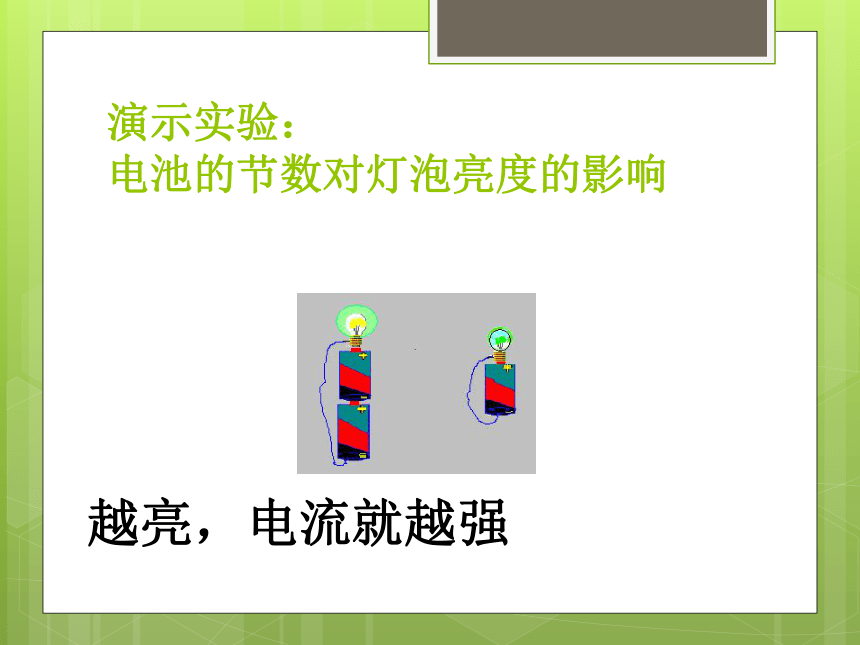

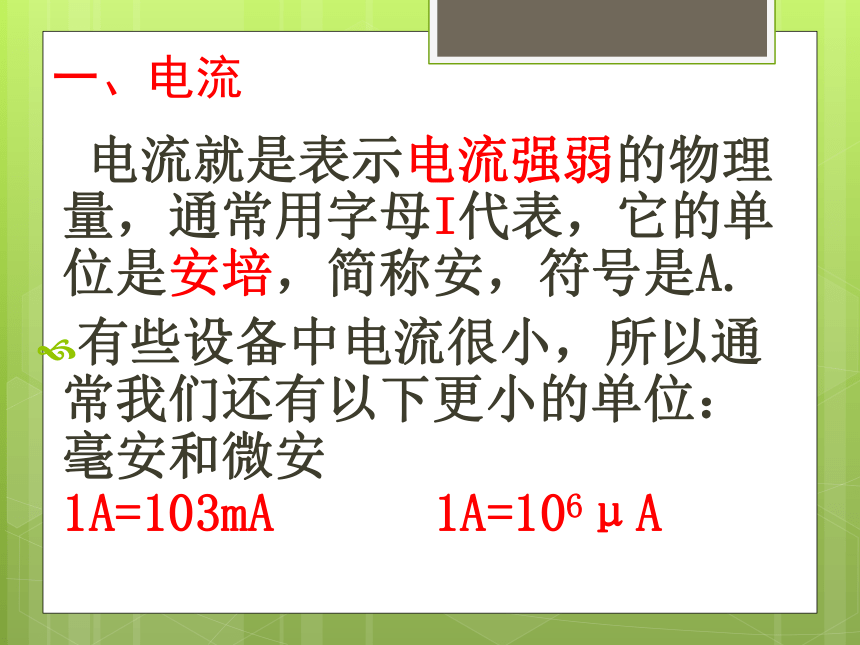

电流和电路演示实验：电池的节数对灯泡亮度的影响越亮，电流就越强一、电流 电流就是表示电流强弱的物理量，通常用字母I代表，它的单位是安培，简称安，符号是A.

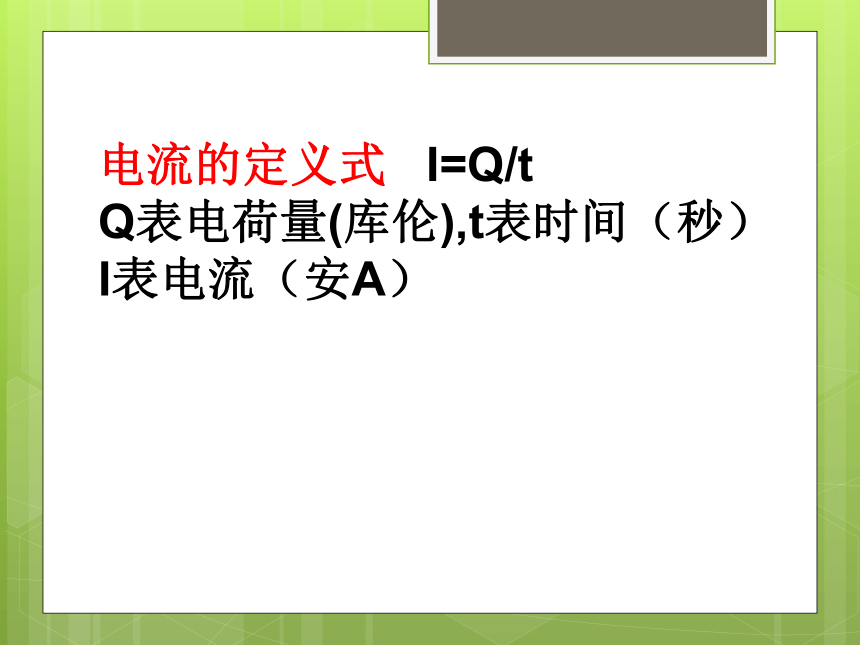

有些设备中电流很小，所以通常我们还有以下更小的单位：毫安和微安 1A=103mA 1A=106μA电流的定义式 I=Q/t
Q表电荷量(库伦),t表时间（秒）

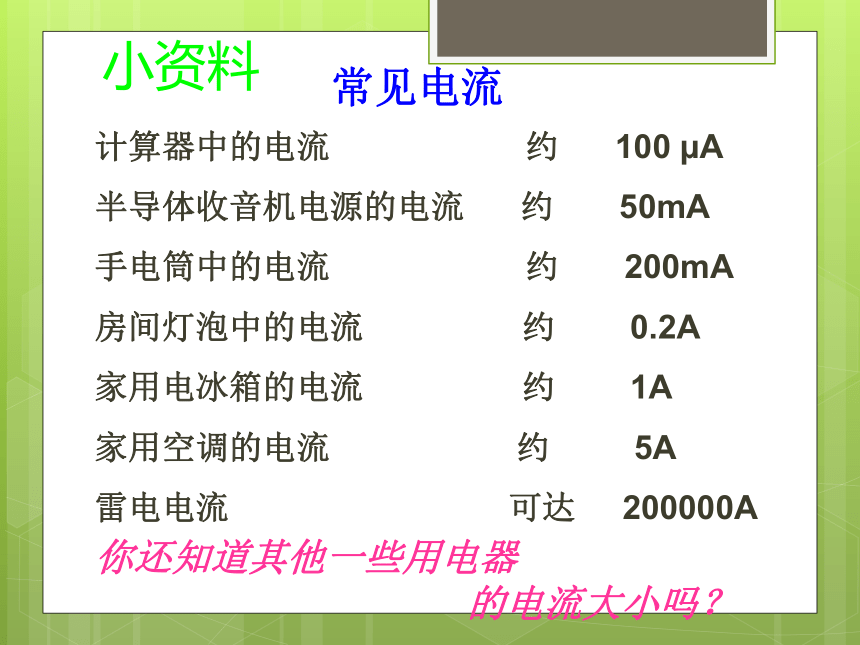

I表电流（安A）计算器中的电流 约 100 μA
半导体收音机电源的电流 约 50mA
手电筒中的电流 约 200mA
房间灯泡中的电流 约 0.2A
家用电冰箱的电流 约 1A
家用空调的电流 约 5A
雷电电流 可达 200000A常见电流小资料你还知道其他一些用电器

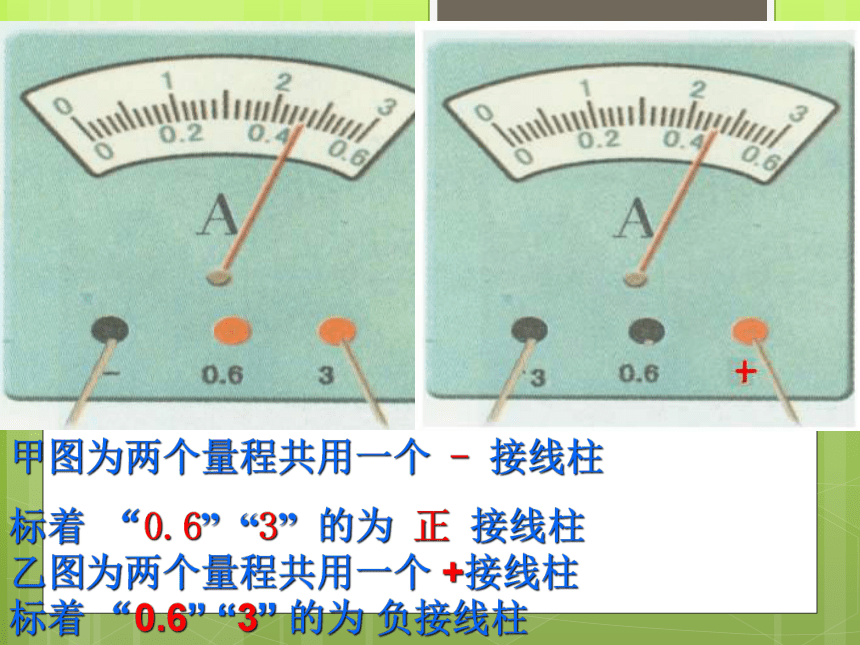

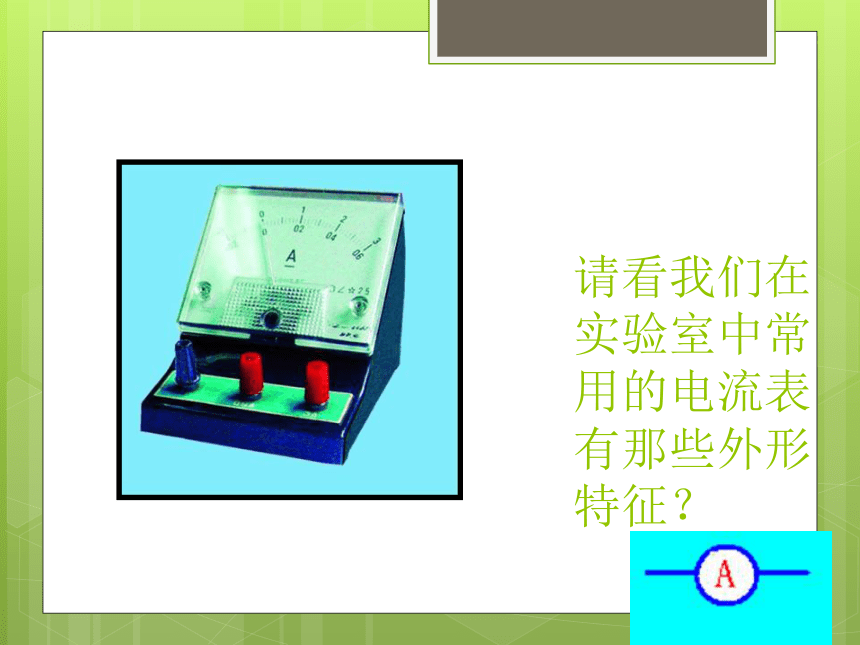

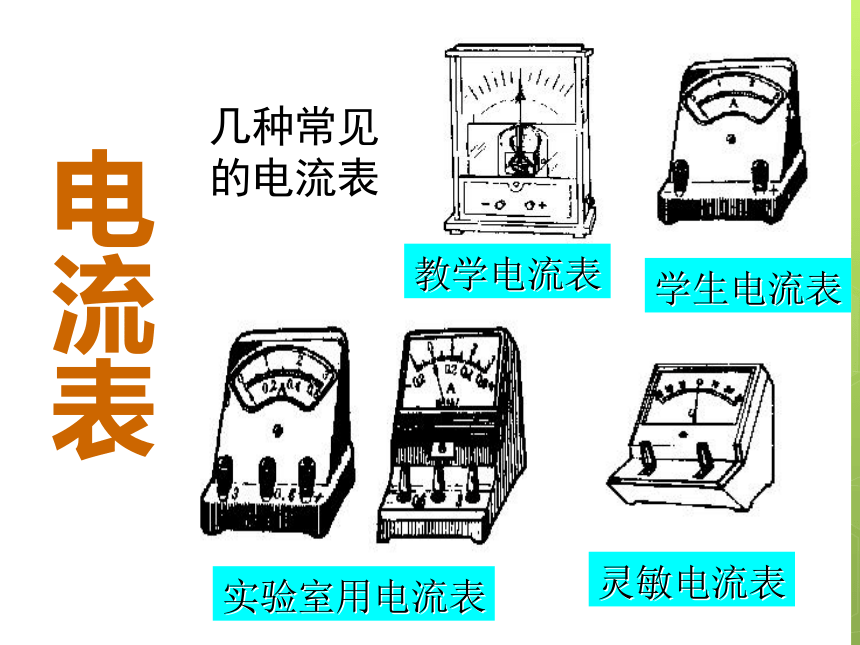

的电流大小吗？电流表请看我们在实验室中常用的电流表有那些外形特征？甲图为两个量程共用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱
乙图为两个量程共用一个 +接线柱
标着 “0.6” “3” 的为 负接线柱

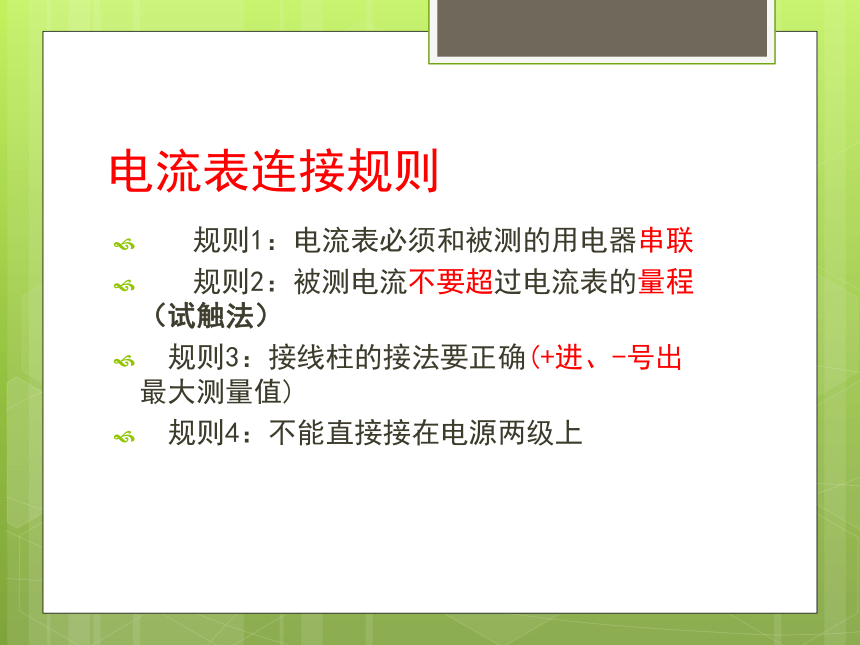

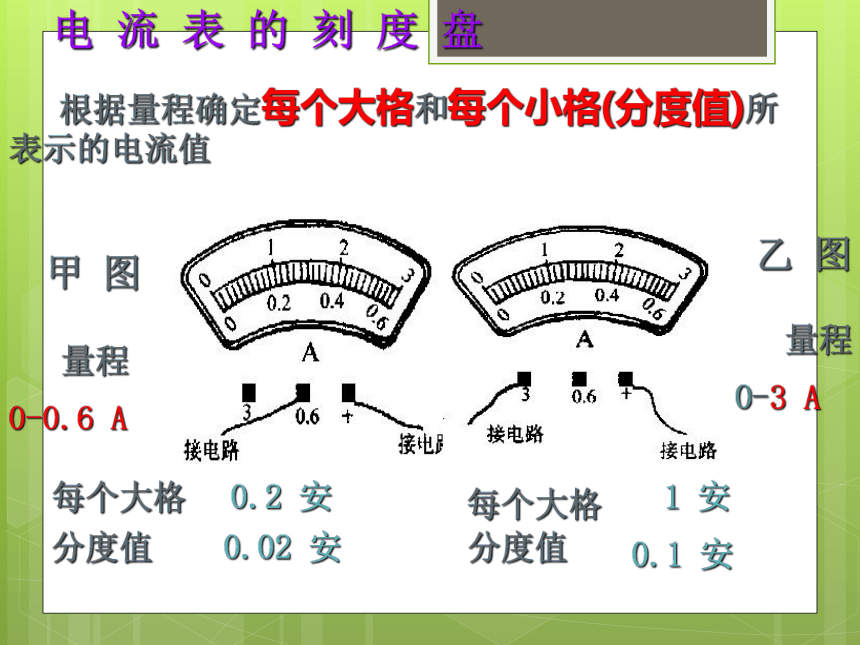

电 流 表 的 刻 度 盘 根据量程确定每个大格和每个小格(分度值)所表示的电流值甲 图 量程0-0.6 A每个大格分度值分度值每个大格0.02 安0.2 安0.1 安 1 安 乙 图 0-3 A量程电流表连接规则 规则1：电流表必须和被测的用电器串联　
规则2：被测电流不要超过电流表的量程（试触法）
规则3：接线柱的接法要正确(+进、-号出 最大测量值)

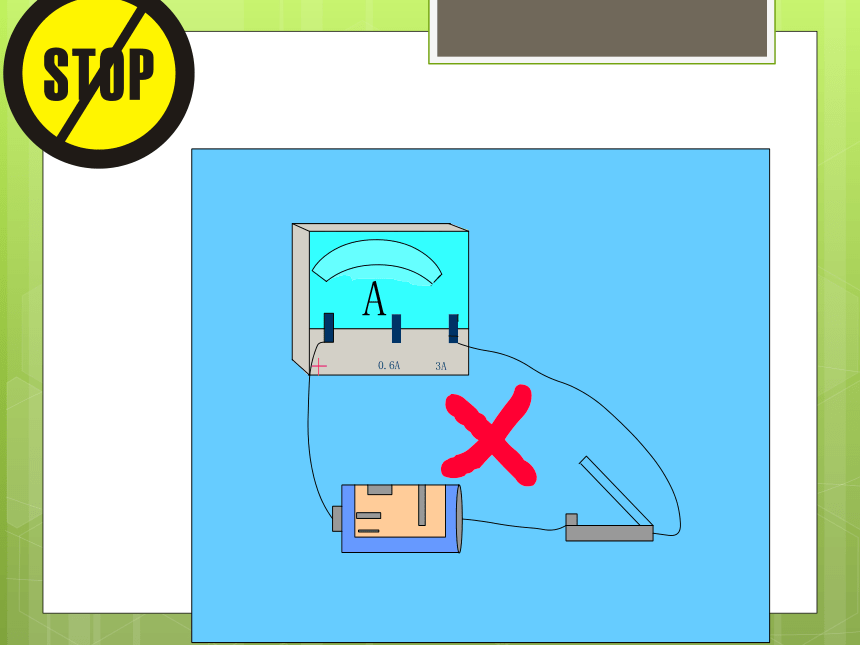

规则4：不能直接接在电源两级上绝对不允许不经过用电器而把电流表直接连到电源的两极上． 出现不同情况的原因：某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）．
A．电流表的正、负接线柱接反了
B．小灯泡的灯丝断了
C．线路某处发生了短路
D．条件不足，无法判断C测量通过小灯
泡的电流时
电流表的接法要测量某一部分电路中的电流，
必须把电流表串联在这部分电路里测量L1支路
中电流时，
电流表的接法测量L2支路
中电流时,

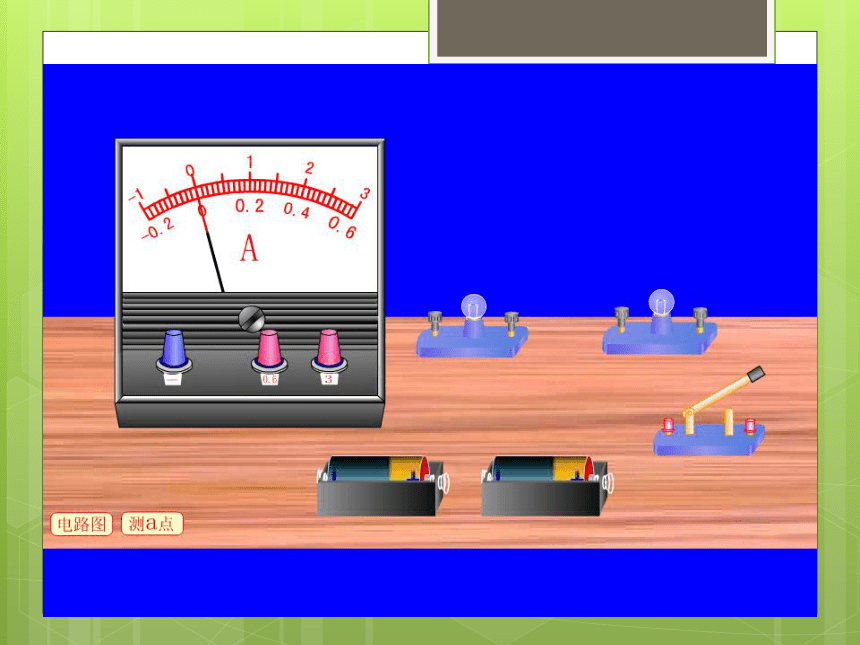

电流表的接法00.40.20.6A0123电流为多少？你一定能读出下列电流表的示数?实验一:探究串联电路的电流规律1、提出问题：串联电路中各点的电流之间有什么关系？２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干LL1L2L2A2A11.2A0.50.7A串联电路的电流规律串联电路中，各点的电流都相等。5、得出结论：解释:实验二:探究并联电路的电流规律1、提出问题：并联电路中各点的电流之间有什么关系？２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干L1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A并联电路的电流规律并联电路中，干路中的电流等于各并联支路的电流之和。:II=I1+I21、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Icabc= == +3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小CL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A将图5中给出的实物连接起来．
要求：L1，L2并联、S控制干路， 测量干路的电流，
测L2中的电流．已知L1和L2中的电流均为0.4A .思考题？如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .L1L21.8A0.36A1.44A6、如图所示，0.1分钟通过L2的电量是12库仑，A的示数为3.5A,则A1的示数为
A．2安 B．5.5安
C．1.5安 D．120安
7、如图所示，S闭合后，A1的示数是0.2A，A2的示数为A1的3倍，则A3的示数为
A．0.4A B．0.8A
C．0.6A D．1A
8.有三个灯泡 ，干电池三节，开关一个，电流表三个 。要求：
（1）把三节电池串联；
（2）把三个灯泡并联在电源上，开关控制三盏灯；
（3） 测三个灯
泡的总电流。
请先根据图中
实物，连成实物
图。再根据实物
图画出电路图。
（实物位置不
得改动，连线不能交叉）。电路练习之二（5）如右图，用电流表测量电路
中干路的电流，请连接实物图。电路练习之二（6）请根据实物图，画出对应的电路图。10（创新实践题）医院住院处为了相互传呼方便，在医生值班室和护士值班室里各安装了一个小电铃，要使任何一方按 下本室开关，都只能使对方的电铃发声，图13-4-9中虚线所围方框分别表示两个值班室，各室的电铃和共用电源都已在图13-4-9中画出，
请你在图中画出各室的
开关和正确的电路图．11.在图13-4-10所示的电路中，开关闭合时，电流表A1的示数是0.12A，A2的示数是180 mA，求电流表A的示数是多少安？12.（实践应用题）小明同学家中有一台电视机、一台洗衣机、四盏相同的照明电灯、一台电脑，它们工作时的电流分别为300 mA,1 A, 200 mA, 500 mA如果干路中的电流不允许超过3A，问这些用电器能否同时使用？
13. (4')（电路分析题）如图13-4-12甲所示，当闭合开关时，电流表的示数将????? （填“不变”“变大”或“变小”），这是因为??????? ；如图13-4-12乙所示，当闭合开关时，电流表的示数将?????????? （填“不变”“变大”或“变小”），这是因 为????? ．
