16.3电阻

课件25张PPT。第3节 电阻第十六章 电压 电阻 1、用什么方法可以显示或说明电路中有电流通过?讨论电流表或小灯泡2、什么情况下电路中会产生电流？通路、电源 电路中导线的材料是什么呢?两种材料能不能换一下 ？其原因是什么呢?芯：铜
外套：橡胶或塑料铜等金属能导电 ，而橡胶或塑料等材料不能导电说明不同物质的导电性能是不同的,

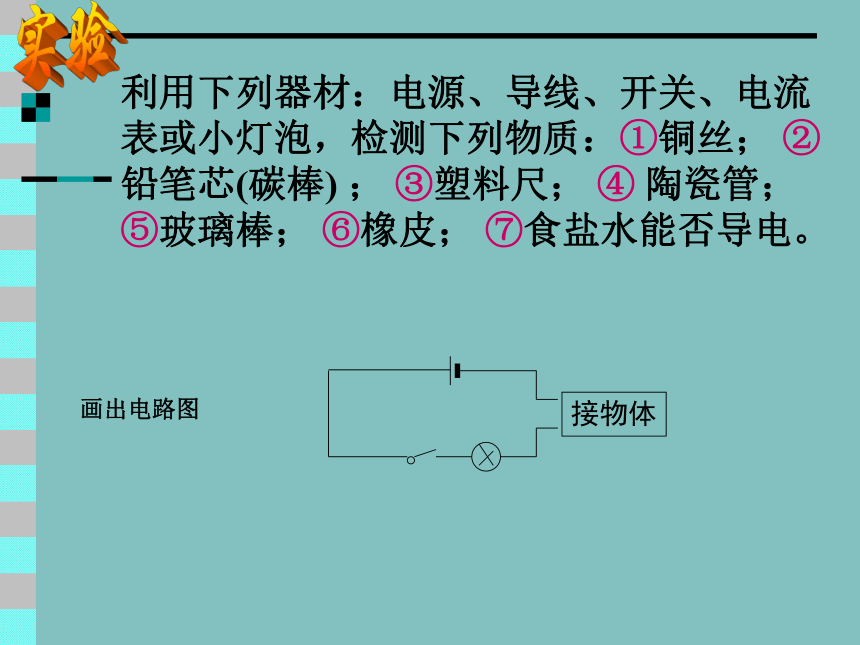

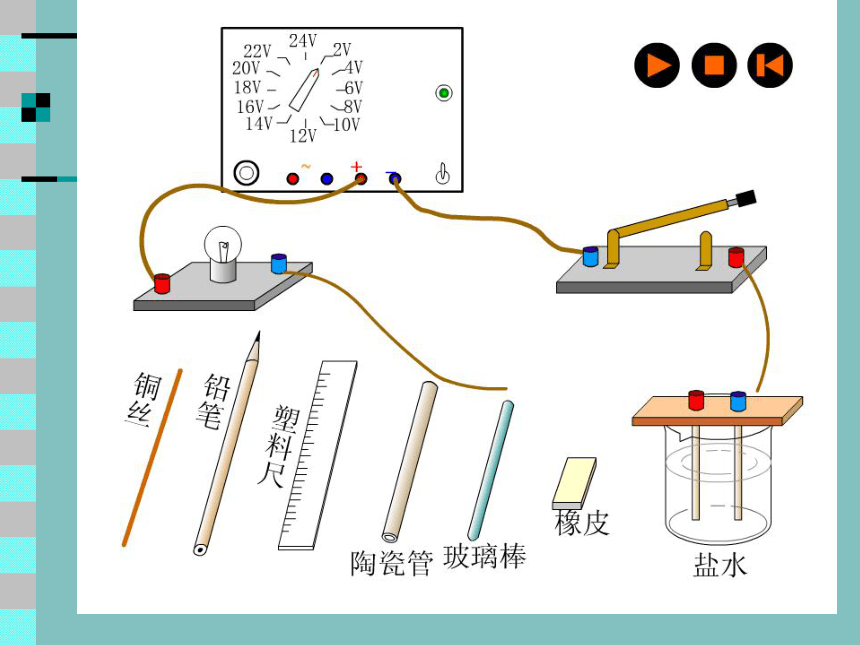

那么我们应当如何区别不同物质的导电性呢?利用下列器材：电源、导线、开关、电流表或小灯泡，检测下列物质：①铜丝； ② 铅笔芯(碳棒) ； ③塑料尺； ④ 陶瓷管； ⑤玻璃棒； ⑥橡皮； ⑦食盐水能否导电。画出电路图1．导体：容易导电的物质。
如:金属(水银)、石墨、人体、大地和食盐的水溶液等。小结2．绝缘体：不容易导电的物质。

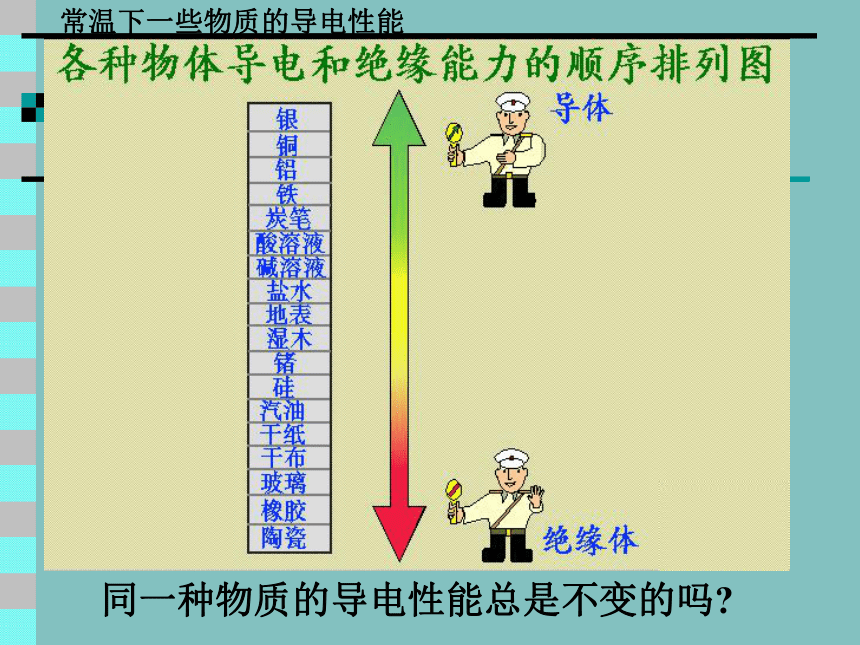

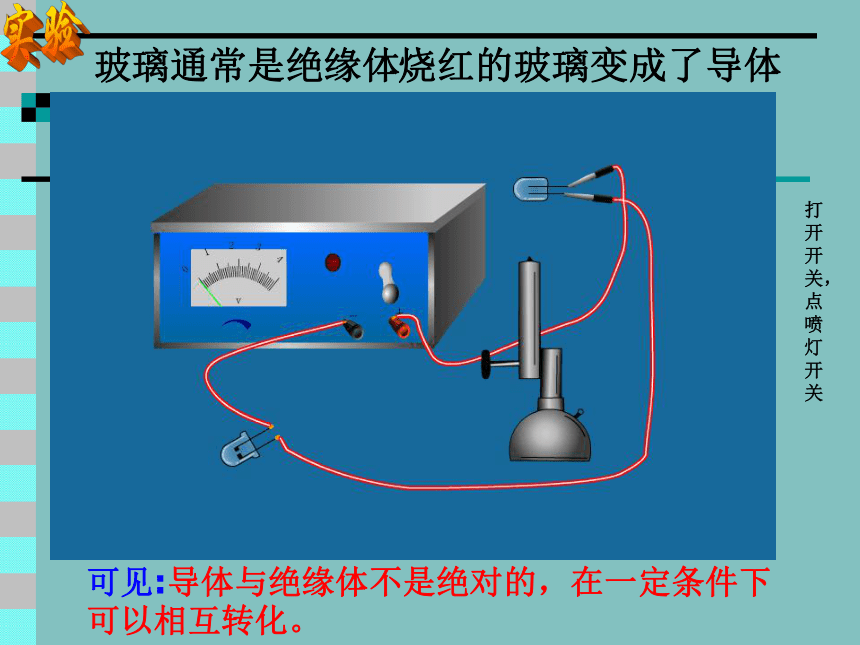

如:橡胶、玻璃、塑料、瓷、干木头、油、干燥的空气、纯水等。常温下一些物质的导电性能同一种物质的导电性能总是不变的吗?玻璃通常是绝缘体烧红的玻璃变成了导体打开开关，点喷灯开关可见:导体与绝缘体不是绝对的，在一定条件下
可以相互转化。 人造卫星电路的接触点表面一般都镀上金，
以防止腐蚀确保连接可靠。 因为导体的表面被氧化或腐蚀后，导电
能力会下降，甚至不容易导电。 计算机主板上集中
了几十万个半导体元件半导体：导电能力介于导体与绝缘体之间的物质(如：硅和锗)电子产品基地—— 硅谷北京中关村良好的导体和绝缘体都是理想的电工材料1、原子结构：原子原子核电子带负电带正电导体为什么容易导电？绝缘体为什么不容易导电？ (自由电子)二、金属导电的微观解释金属导电原因:内部存在大量自由移动的电子
绝缘体不导电原因:内部几乎不存在自由电子在酸、碱、盐的水溶液中，存在着大量能够自由移动的正、负离子（它们分别带正、负电）。所以酸、碱、盐的水溶液是导体。在绝缘体中，电荷几乎都被束缚在原子的范围内而不能自由移动，自由电荷很少，因此也不容易导电。三、电阻(R)电阻是导体对电流的＿＿＿作用大小的物理量。
电阻越大，导体对电流的阻碍作用越＿＿，导电能力越＿＿。阻碍大弱单位：欧姆(Ω)，简称欧.
比欧大的单位还有千欧(kΩ)、兆欧(MΩ)关系：1MΩ＝ 103kΩ，
lkΩ＝ 103 Ω。欧姆练习完成下列换算。
5兆欧＝＿＿＿＿千欧
0.5千欧＝ ＿＿＿＿ 欧
30欧＝＿＿＿＿＝＿＿＿＿兆欧 5×103 500 0.03千欧3×10-5手电筒中小灯泡电阻：几欧——十几欧
白炽灯电阻：几百欧——几千欧
人体正常电阻：104欧——105欧
人体潮湿电阻：103欧以下常见电阻器第五节 探究－－不同物质的导电性能一、导体和绝缘体1、导体（1）定义：容易导电的物体（2）容易导电的原因：导体中有“大量” 的自由电荷（3）常见导体：金属、石墨、人体、大地、酸、碱、盐的水溶液。2、绝缘体（1）定义：不容易导电的物体（2）容易导电的原因：几乎没有自由电荷（3）常见导体：橡胶、玻璃、陶瓷、塑料、空气、油3、导体和绝缘体之间没有绝对的界限4、导体和绝缘体的应用都是良好的电工材料半导体热敏电阻光敏电阻二、电阻属于导体的是＿＿＿，
属于绝缘体的是＿＿＿＿＿＿。 [课内练习]
1．下列物质中，①铁制钢笔；②橡皮；
③铅笔芯；④棉衣；⑤固体盐；
⑥玻璃杯；⑦电视机外壳；⑧干燥的空气。①③②④⑤⑥⑦⑧随堂练习1、绝缘体不易导电的原因是因为它内部（ ）
A、没有带电微粒 B、几乎没有电子
C、自由电荷很少 D、存在大量自由电子C2、导体容易导电的原因是（ ）
A、导体都是固体
B、导体中含有电荷
C、导体中含有能自由移动的电荷
D、导体通了电C 如果你是一位电工，在工作中采取哪些措施，确保生命安全？新知识的应用：随堂练习随堂练习 1、下图是“幸运52”节目抢答器的构造截面图。A为外壳，B为按钮，C、D为金属片，其中C具有弹性。制作A、B、C、D部件的材料是导体还是绝缘体？为什么？2、公路上行驶的油罐车（运送汽油的车）由于受到颠簸，汽油和油罐之间不断摩擦起电容易引起火花，为避免火花引起爆炸，往往在车的底部或后部挂一根铁链拖在地上，这根拖地的铁链有什么作用？ 随堂练习每天做点电学方面的练习，别停止，这样可以使你熟能生巧。
