16.4变阻器

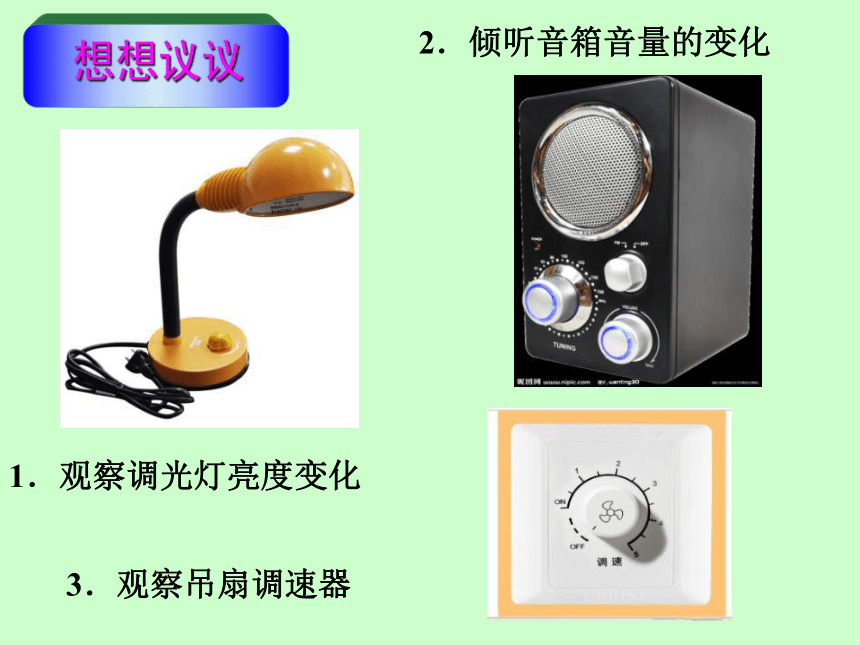

课件17张PPT。16.4 变阻器 第十六章 电压 电阻1．观察调光灯亮度变化2．倾听音箱音量的变化3．观察吊扇调速器　 选取一根自动铅笔芯，照图连接电路。使铅笔芯的夹子固定，移动另一端的夹子，观察小灯泡的亮度。铅笔芯　 小灯泡的亮度怎样变化？为什么会这样变化？　　滑动变阻器能改变接入电路中电阻大小的元件叫做变阻器。电阻箱 一、变阻器定义　（3）元件符号： （2）结构示意图：2．图示：
（1）实物图：　1．工作原理：改变接入电路中电阻线的长度来改变

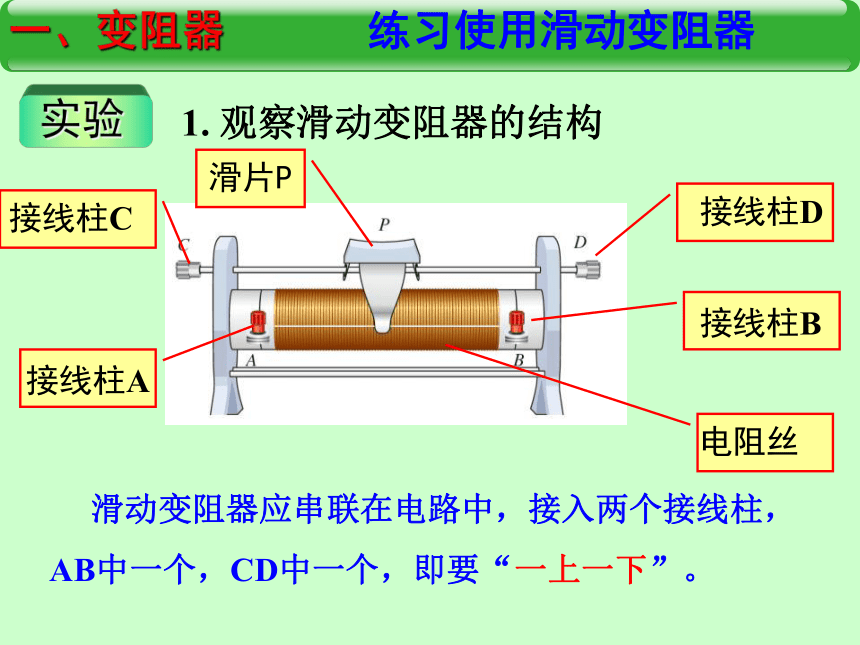

接入电阻。一、变阻器滑动变阻器1. 观察滑动变阻器的结构一、变阻器练习使用滑动变阻器为什么与滑片接触处的电阻丝的绝缘层被刮去?哪两个接线柱之间的电阻是不变的?哪两个接线柱之间的电阻很小?移动滑片时,哪两个接线柱之间的电阻随着改变?向哪个方向移动时电阻变大?1. 观察滑动变阻器的结构一、变阻器练习使用滑动变阻器 滑动变阻器应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。 　　　　接通电路前应将滑片放到什么位置上？2. 用滑动变阻器改变小灯泡的亮度一、变阻器练习使用滑动变阻器3.用滑动变阻器控制电阻两端的电压(1)闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。(2)换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。一、变阻器练习使用滑动变阻器一、变阻器滑动变阻器的规格表示什么意义？ “10Ω 2A” 表示变阻器最大电阻为10Ω和允许通过的最大电流为2A 。 通常在使用前应将电阻调节到最大。电位器二、变阻器的应用电位器内部结构 在电路中，变阻器的作用主要是通过调节其电阻值，改变电路中的电流。电位器二、变阻器的应用调光调音量1.将滑动变阻器分别按图连入电路，不能改变电阻的是（ ）ABCDC2.如图所示电路，M、N是两个接头，准备连接滑动变阻器。（1）当把C接M，A接N，开关S闭合时，滑片P向右移动，电灯的亮度将 。（2）当把D接M，B接N，开关S闭合时，滑片P向右移动，电灯的亮度将 。（3）当把A接M，B接N，开关S闭合时，滑片P向右移动，电灯的亮度将 。变暗变亮不变3．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。大小右1．能改变接入电路中电阻大小的元件叫做变阻器。4．电位器是变阻器在生活中的应用。 2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流。3．滑动变阻器应串联在电路，接线注意 “一上一下” ；闭合开关前，阻值应调致电最大；调节过程中电路中的电流不允许超过它的最大允许电流值。作业布置：《能力培养与测试》P35第16.4节再见
