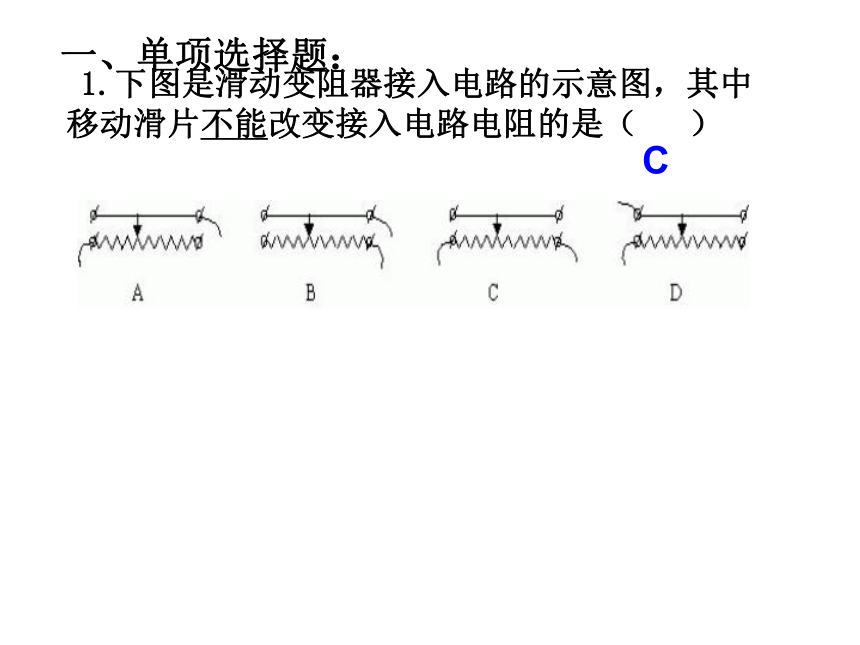

课件66张PPT。一、单项选择题：1.下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（ ）
????????????????????????????????????????????????????????????????????C??2．（04重庆）在下图所示的电路中,电压U 不变,开关K闭合后,下列说法正确的是 ( ）?????????????????

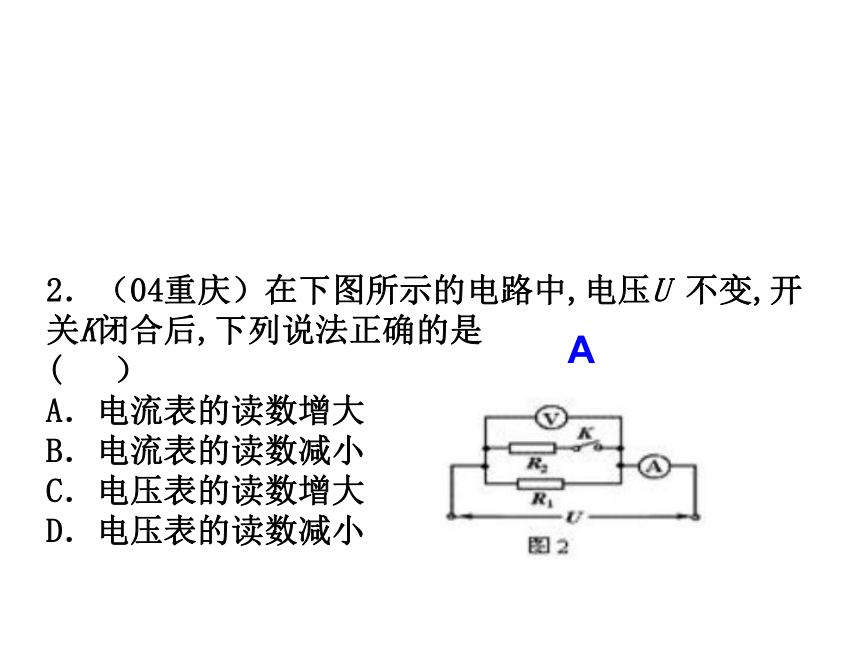

A．电流表的读数增大?????
B．电流表的读数减小
C．电压表的读数增大??????

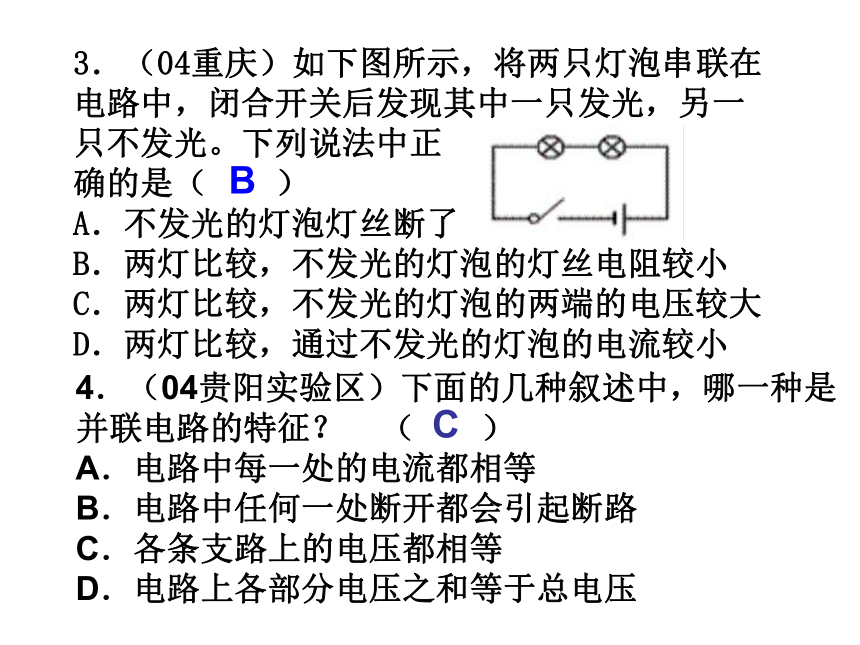

D．电压表的读数减小A3．（04重庆）如下图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中正
确的是（ ）
A．不发光的灯泡灯丝断了
B．两灯比较，不发光的灯泡的灯丝电阻较小
C．两灯比较，不发光的灯泡的两端的电压较大
D．两灯比较，通过不发光的灯泡的电流较小4．（04贵阳实验区）下面的几种叙述中，哪一种是并联电路的特征？??? （? ? ）
A．电路中每一处的电流都相等????????
B．电路中任何一处断开都会引起断路
C．各条支路上的电压都相等??????????

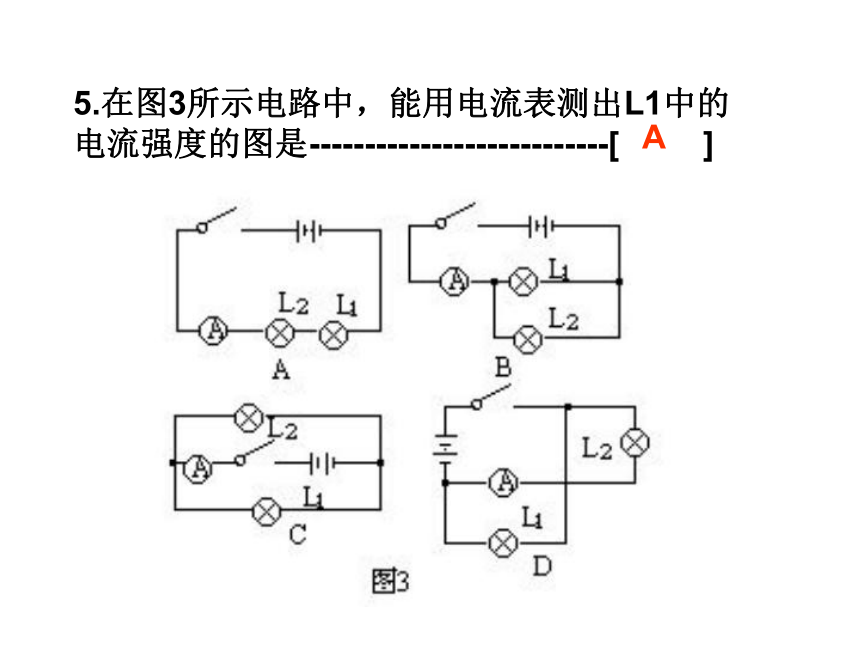

D．电路上各部分电压之和等于总电压BC5.在图3所示电路中，能用电流表测出L1中的电流强度的图是---------------------------[ ]A6．（04湖南郴州）如图(3)所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将??? ( ?)?? ??????????????

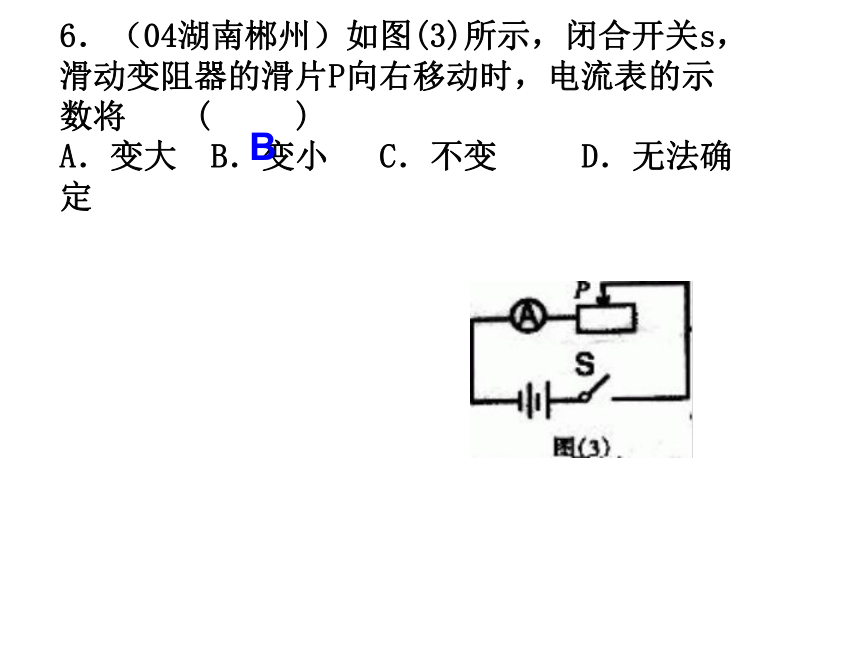

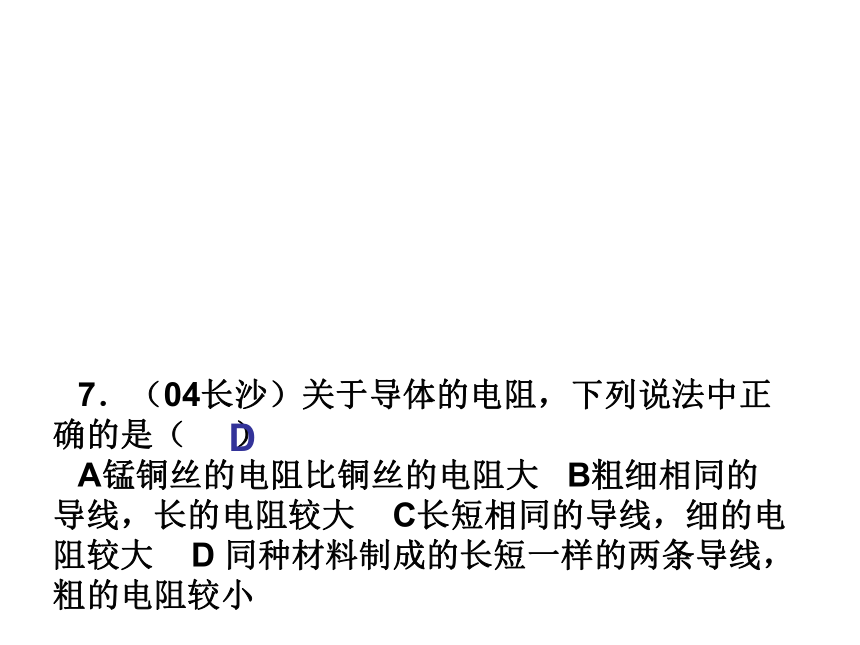

A．变大??B．变小?? C．不变???? D．无法确定B7．（04长沙）关于导体的电阻，下列说法中正确的是（ ）
A锰铜丝的电阻比铜丝的电阻大?? B粗细相同的导线，长的电阻较大 C长短相同的导线，细的电阻较大 D 同种材料制成的长短一样的两条导线，粗的电阻较小D 8．（04江西南昌）在图A．所示电路中，当闭合开关后，两个电压表指针偏转均为图B．所示，则电阻R1和R2两端的电压分别为（ ） ?????????????????????????????????

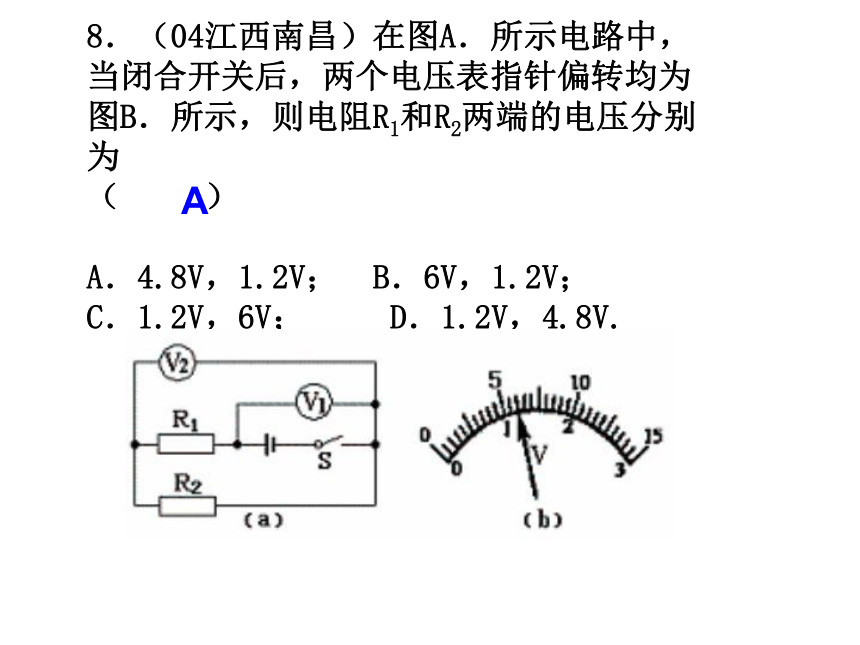

A．4.8V，1.2V；? B．6V，1.2V；????

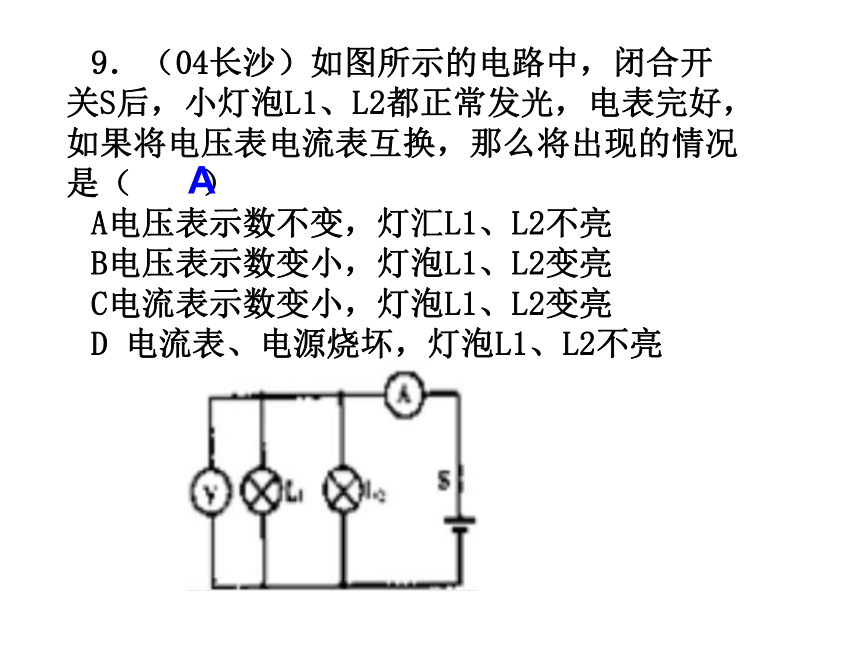

C．1.2V，6V；???? D．1.2V，4.8V.A?9．（04长沙）如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表电流表互换，那么将出现的情况是（ ） ????????????
A电压表示数不变，灯汇L1、L2不亮
B电压表示数变小，灯泡L1、L2变亮
C电流表示数变小，灯泡L1、L2变亮

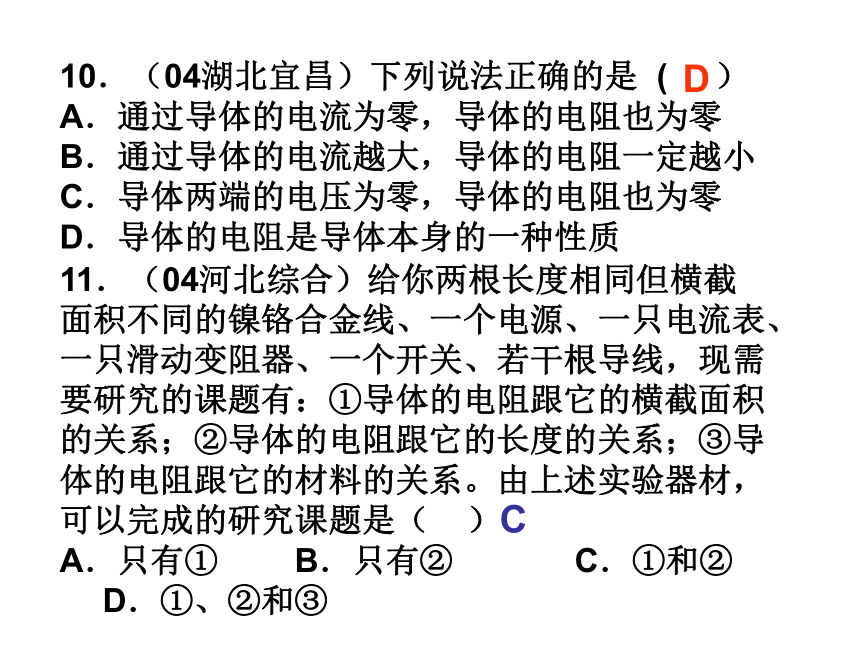

D 电流表、电源烧坏，灯泡L1、L2不亮A10．（04湖北宜昌）下列说法正确的是??(?? ? ）
A．通过导体的电流为零，导体的电阻也为零
B．通过导体的电流越大，导体的电阻一定越小
C．导体两端的电压为零，导体的电阻也为零
D．导体的电阻是导体本身的一种性质D11．（04河北综合）给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（ ? ）

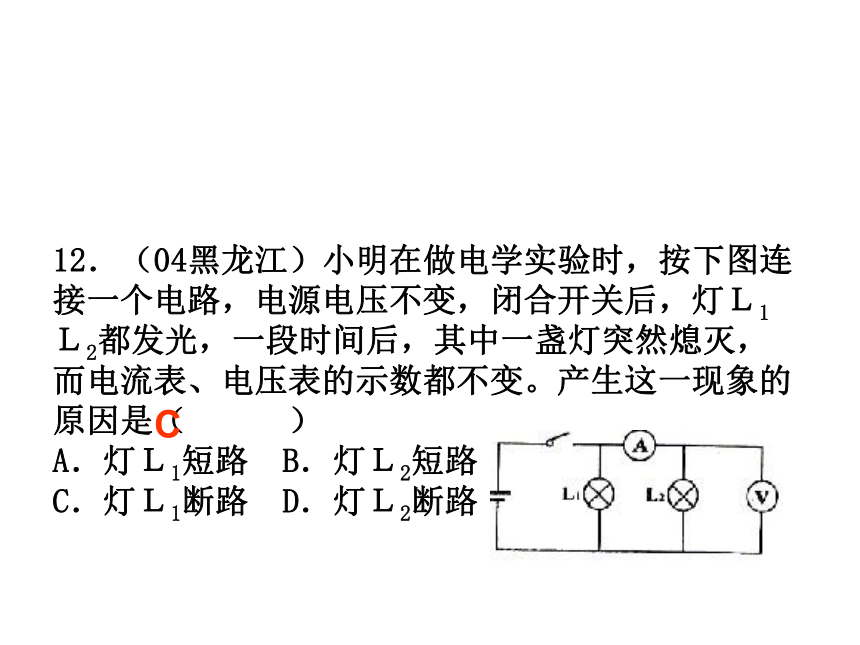

A．只有① ?B．只有②???????????? C．①和② ?D．①、②和③C????12．（04黑龙江）小明在做电学实验时，按下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）????????????????????????
A．灯Ｌ1短路 B．灯Ｌ2短路

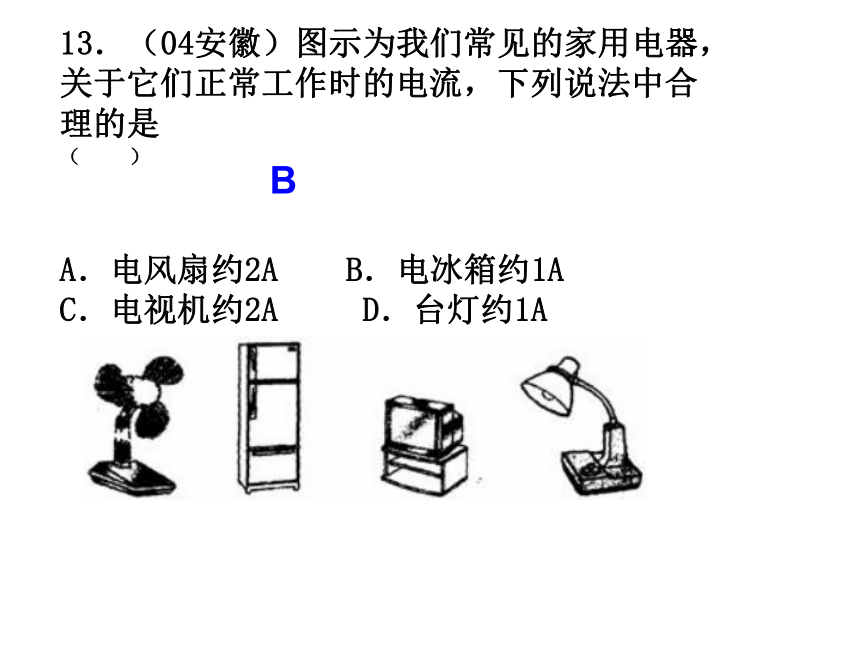

C．灯Ｌ1断路 D．灯Ｌ2断路C13．（04安徽）图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是??（ ） ????????????????????????????????????????
A．电风扇约2A??? B．电冰箱约1A???

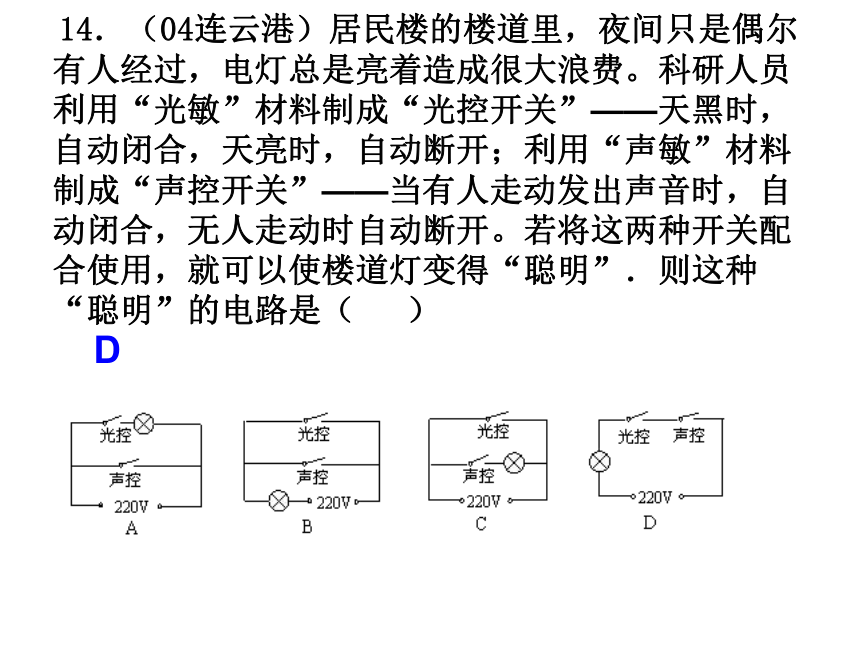

C．电视机约2A???? D．台灯约1AB14．（04连云港）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（? ）
??????????????????????????????????????????????????????????????D?15．（04山西）如图所示电路，电源电压不变，当开关闭合，滑动变阻器滑片P向右移动时，下列判断正确的是(?? )? ???????????????
A．电压表示数变大??? ?
B．电流表A1的示数变小
C．灯泡变暗? ????????
D．电流表A2的示数变小D16．（04江苏宿迁）如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是： （?? ） ????????????????
A．电源正极与a之间断路????????????
B．a、L1、b之间断路
C．b、L2、c之间断路????????????????
D．c与电源负极之间断路C17．（04福州）如图13所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（?? ??） ?????????????
A． 电灯L1灯丝断了????
B．电灯L2灯丝断了
C． 电灯L1短路???????????
D．电灯L2短路A18．（04太原）在下图所示的电路中，电源电压恒定，电阻R1 =? R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ? ）
A ．R1短路??? B．R1开路????????
C．R2短路???????D．R2开路D19．（04北京东城区）关于如图2所示的电表的下列说法中，不正确的是（ ） A．它是一个电压表??????????????????
B．它的示数一定是1.7V
C．它的示数可能是8.5V D．它有一个负接线柱和两个
正接线柱B20．（04北京东城区）用一个开关同时控制电灯发光和电铃发声，则这两个用电器（ ）
A．一定是串联接入电路中
B．一定是并联接入电路中
C．可能串联也可能并联接入电路中
D．以上说法都不正确C21．（04北京东城区）滑动变阻器的结构如图3所示，将滑动变阻器接入电路中，其中使用不正确的是（ ）
????????????????????????????????????????????????????????????????D22．（04北京丰台区）下列关于电流的说法正确的是（??? ）
A． 只有正电荷的移动，才能形成电流???
B．只有自由电子的移动，才能形成电流
C． 正电荷定向移动的方向为电流方向??? ??
D．负电荷定向移动的方向为电流方向C????????????????????????????????????????????????????23．（04江苏淮安）闪烁的彩灯，装点着节日的热闹与繁华.彩灯的内部结构如下图所示，其额定电压约为６V.彩灯是采用串联的方法接入照明电路的,任一灯泡灯丝熔断后，其它灯泡仍继续发光.原因是彩灯的结构中有（ ）????????
A．特殊的灯丝??? B．金属杆引出线??
C．带绝缘层的金属丝
D．灯泡内充有气体C24.家用的普通照明灯，正常发光时，通过灯丝的电流强度约为 --------------- [ ] A．200μA B．200mA C．0.02A D．2AB25．某同学做实验时，需要一个阻值为5欧的电阻，但手边只有一些阻值为10欧的电阻，解决此问题的做法是( )
A．将2个10欧的电阻串联
B．将3个10欧的电阻串联
C．将2个10欧的电阻并联
D．将3个10欧的电阻并联C26．教室里装有多盏电灯，每多开一盏电灯，则教室内电路的( )
A．总电阻增大 B．总电压增大 C．总电流增大 D．总电流不变C27．如下图，电源电压不变，当开关闭合时电流表示数是1A，当开关S断开时；电流表示数是0.6A，则电阻R1
和R2的阻值之比是( )
A．3：2 B．2：3
C．5：3 D．3：5 A28．用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。你认为对导体选择最合理的是( )
A．a b c d B．a e f g
C．b c f g D．c d e f B29．如图所示，下列不允许做法是( )
A．同时闭合S1和S2
B．同时闭合S1和S3
C．同时闭合S2和S3
D．同时闭合S1 、S2和S3D30．在下图中，关于a、b的说法正确的是( ) A．a为电流表，b为电压表
B．a为电压表，b为电流表
C．a、b都为电流表
D．a、b均为电压表B31、使用电池的时候，不允许用导线把电池两极连接起来，是因为 （ ）
A．这样连接电路不通．
B．这样连接会在导线中产生很大的电流，电池被损坏． C．这样连接电路中电流太小，用电器无法工作．
D．这样连接有触电危险． B32、如图10所示的电路中，错误的电路图是 ( ）B33.要用一个变阻器控制图中灯泡L的亮度，关于滑动变阻器连入电路中的位置，下列说法正确的是 [ ] A．可以连在c、d之间
B．只能连在a、b之间 C．可以连在a、d或c、d之间
D．无法确定B34．图7所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是 [ ] A．P1向右移动
B．P2向右移动
C．P1向左移动
D．P2向左移动35．图8所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图 [ ]CD36．如图15所示，滑动变阻器接线柱A、D连入电路，A、C间用导线连接．
当滑片P向左移动时，连入电
路的电阻将[ ]
A．变大 B．变小 C．不变 D．都有可能37．若将上题中滑动变阻器A、C接线柱间所连接的导线改接在B、D接线柱，如图16所示，则当滑片P向右移动时，
连入电路的电阻将 [ ] A．变大 B．变小
C．不变 D．都有可能AB38．关于电阻的大小，下列说法中正确的是 [ ] A．铜制成的导线，粗的一定比细的电阻小 B．绝缘体不容易导电，是因为没有电阻 C．导体中没有电流时，导体就没有电阻 D．电阻是导体本身的一种性质，跟电压、电流均无关D39．用电压表测灯L1两端的电压，如图所示四个电路图中，正确的是 [ ]
B40．如图5所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是 [ ] A．示数变为0
B．有示数，测量的是电源电压 C．有示数，测量的都是灯两端
的电压 D．示数将变大，但无法测量B41．如图8所示，下列说法正确的是 [ ] A．电流表的连接是正确的 B．电压表的连接是正确的 C．两表的连接都是错误的 D．电流表将会被烧坏 A42．有0～0.6安和0～3安两个量程的电流表，实验中需用0～0.6安这一量程，但这量一程的刻度值不够清楚，某一次测量中，从0～3安量程的刻度盘上发现指针正好指在2.3安的刻度线上，测得实际电流大小为 [ ] A．0.43安 B．0.7安
C．2.3安 D．0.46安D43．要用电流表测量通过灯L的电流，下图所示的各个电路图中，正确是 [ ] A．图(1)
B．图(2) C．图(3)
D．均不正确44．如图所示的电路中，R1=6欧，R2=12欧。当开关S闭合后，Al、A2的
读数之比为 （ ）
A． 3：1 B． 2：3
C， 1：3 D． 2：1
45．某同学用一电流表去测两个串联的L1和L2灯泡的电流，当他选用，0～0．6A这一量程时，观察到刻度盘上指针的示数为0．24A；当他把这两个灯泡并联在同一电路上，再用电流表测干路上的电流时，发现刻度盘上的指针和串联时相比，向左偏离两小格，则此时电流表上的示数为 （ ）
A． 0.24A B． 0．2A C． 0.22A D． 1AAD46．在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据。根据这组数据以得到的结论是 ( )
A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比 B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比 C．导体两端电压一定时，导体的电阻和通过导体的电流成反比 D．导体两端电压一定时，通过导体的电流和导体的电阻成反比
D二、填空题： 1．（04四川）图17所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况。你认为电压表应该接在图中的??? ?_________??
两点之间，按照你的接法请回
答： 当油箱中油量减少时，电
压表的示数将??????__________
（填“增大”或“减小”） cd或bc均可前1空若填cd，则本空填减小，前1空若填bc，则本空填增大?????2．（04南宁）分别读出图4中电流表、电压表的示数。I=??? ?? A；U=?? ???? V0.48?113．（04南宁）下图是有4个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动，接人电路中的阻值将?? ?? (填“增大”、“减小”或“不变”)；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将?? ????? 增大不变4．（04湖南郴州）如图附(1)所示，电源、导线和开关都接触良好．闭合开关S后两灯均不亮，此时测得a、b间的电压为U，a、c间的电压也为U，b、c间的电压为零．由此可判断该电路的故障可能是__ __．L1断路5．（ 04辽宁本溪）为了研究导体的电阻与导体横截面积的关系,应选用同种材料?? ? 相同而?? ???? 不同的一组导体进行实验.长度横截面积6．（04吉林）如图所示，电阻R和滑动变阻器组成并联电路，此电路有发生短路的可能吗？如果有，请你具体指出来.????? ? .
?????????????????滑片P移至最左端（或a点）时，发生短路??7．（04芜湖）如图甲所示，是收音机上用以调节音量的一种电位器， 图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理??_____ 通过改变接入电路中电阻的长度来改变电路中的电流??? 。 8．（04沈阳）用电流表测电流时，某同学接入电路的是0—0.6A的量程，却在0—3A的量程中读成2.4A，则实际测得的电流应____A。 0.48
?????????????????????9．（04北京）（实验题）在图22所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)。闭合开关S。灯L1与L2串联，电路中?? ? ?是电流表。②10．（04锦州）某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是_____接触不良 11．（04梅州）如图所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是_____表；b是_____表；c是______表。
?????????????电流电压电流11．（04山西）把一根粗细均匀的细铁丝对折起来，电阻将_ ___若剪 剪一半，剩余部分的电阻将_____（填“变大”、“变小”或“不变“） 变小变小12．（04梅州）某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_____A;那么R1：R2=_____________。
????????????????????????????????????????????????0.51.65 ：11????????????????13.(04太原）某活动小组通过实验研究“决定电阻大小的因素”，其中的一个实验步骤是：将镍铬合金线AB段和AC段分别连入图7所示的电路．通过这个实验步骤可以研究，在导体的______和________ 相同时，导体的电阻跟________ 的关系．材料横截面积长度14．（04福建泉州）语言复读机工作时需要6Ｖ的电源，这可以由 节干电池 联而成。 4串三、实验与探究题： 1．（04无锡）（实验）现有两种规格的不锈钢丝和铜丝。请你设计实验研究方案，比较不锈钢丝和铜线这两种材料的导电性能。
（1）实验研究中对不锈钢丝和铜丝的选取有什么要求？
（2）你用什么方法显示材料的导性能？（可画出相应的电路图加以说明）答：（1）应选取长度、横截面积相同的不锈钢丝和铜丝
（2）分别将不锈钢丝和铜丝与小灯泡串联后接到同一电源上，根据小灯泡的亮暗显示不锈钢丝和铜丝的导电性能的强弱2.在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为??????? ????????? 。 串联3.图ll是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误． (1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．4.(04江苏宿迁）（实验）现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在题下方框内画出电路图。要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；（3）电流表A1测灯泡L1的电流；（4）电流表A2测总电流。5．（04贵阳实验区）（实验）请你在图5中每个方框中画上一个电路元件符号，使其成为一个正确的电路图。 6．（04江苏宿迁）（实验）铅笔芯的主要成分是石墨。软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究.（1）实验器材的名称及数量：（2）主要实验步骤及所要测量的物理量（用字母表示）：（3）分析测得的物理量，判断铅笔芯的电阻大小与软硬度的关系：（1）电源? 开关? 电流表? 导线? 长度、横截面积都相同而软硬度不同的铅笔芯3根；（2）①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；②闭合开关，分别读出电流表的示数I1、I2、I3；（3）若I1 = I2 = I3，则铅笔芯的电阻大小与软硬度无关；
? 若I1 ＞I2 ＞I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越大； 若I1 ＜I2 ＜I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越小。7．（04湖南郴州）（实验）现有如下器材：一个电池组，两个开关S1、S2，两个灯泡L1、L2，导线若干．请
你按以下要求在方框中画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L28．（04长春）（实验题）在下图所示电路中，开关S闭合后，灯泡L1和L2正常发光。请在图中圆圈内填上合适的电表符号 9．（04长春）（实验题）小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查电路连接无误，老师告诉他是一个小灯泡坏了。请你帮助小明在导线、电流表、电压表中任选一种，连入电路，检测出哪只灯泡坏了。并在虚线框内画出检测电路图。所选器材：________________________现象及结论：___导 线电流表电压表10．（04北京东城区）（实验题）现有电源、三盏灯、开关和若干根导线．要求：
（1）将图13所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路．导线不许交叉（2）根据实物连接图．在方框内画出电路图11.04北京丰台区）（实验题）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流。下表是给出的几种不同的导线。（1）为研究电阻与导体材料是否有关，应在上表中选用导线C和导线_____ ___。
（2）为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线___ _____。
（3）为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线_____ ___。FGD12．（04佛山）（实验题）小叶和小蕾从课文上知道；人体是导体，人的双手之间在于燥时电阻约为1000－5000Ω，在潮湿时电阻约为200~800Ω．他们想：其他导体在干燥和潮湿的情况下电阻是否也存在着差异？
??? 为此，他们准备了电压表、电流表、电池组、滑动变阻器和开关各一个，一些导线、一些自来水和一根长约15㎝的铅笔芯，打算分别测量铅笔芯在潮湿和干燥时的电阻，再进行对比、分析．
??? (1) 下面列出了测量铅笔芯在潮湿时电阻的实验步骤，请你将合理的顺序，用字母填写在下列的横线中．A．根据欧姆定律，计算出每一次测量铅笔芯的电阻，并求平均值
B．闭合开关，读出此时电流表示数L1、电压表示数U1，并将数据中
C．将铅笔芯、电池组、滑动变阻器、电流表、开关、导线组成串联电路
D．将电压表与铅笔芯两端并联
??? E．用自来水弄湿整根铅笔芯
??? F．调节滑动变阻器的阻值，再测量两组数据，并填人表格中
??? 合理的实验步骤顺序：__________________．
??? （2）请你根据上述实验步骤，设计测量铅笔芯在潮湿时电阻的数据并记录表
格，要求将测量数据和计算结果填写在表格内（均用字母表示）．（1）合理的实验步骤顺序ECDBFA(E、C、D顺序互换的，不扣分；B、F、
A顺序互换的不给分)
（2）
?????????????????????????????????????????????13．（04佛山）（实验题）物理学是一门以实验为基础的学科，实验中仪器的读数是必不可少的．请你将图13中三种仪器测量的读数，填写在表格中．
2.6cm－4℃(或零下4摄氏度)0.28A14.(04江苏宿迁）（实验题）铅笔芯的主要成分是石墨。软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究。
?⑴．实验器材的名称及数量：
⑵．主要实验步骤及所要测量的物理量（用字母表示）：
(3)．分析测得的物理量，判断铅笔芯的电阻大小与软硬度的关系：⑴电源? 开关? 电流表? 导线? 长度、横截面积都相同而软硬度不同的铅笔芯3根；
⑵①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；
②闭合开关，分别读出电流表的示数I1、I2、I3；
⑶若I1 = I2 = I3，则铅笔芯的电阻大小与软硬度无关；
? 若I1 ＞I2 ＞I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越大；
? 若I1 ＜I2 ＜I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越小。15.(04南通）（实验）小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。 16．（04福建泉州)注意观察图8中所示的情景?
⑴. ? 图主要表现力可以改变物体的运动状态。
⑵. ? 图说明电阻的大小跟温度有关。
⑶. ? 图可以表明分子间存在引力。乙丙甲17．（04北京朝阳区）（实验题）（1）在图中用笔画线代替导线将电压表接入电路（用0—3V量程）测量灯 ???两端的电压．（2）按实物连接图，在方框内画出电路图．
????????????????????????????????????????????????????????????????????
?????????????????????????????????????????????????????18．（04北京）（实验题）如图19所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的??? ????? 有关。长度1．（04广东）（综合能力题）（7分）物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”. 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”. 为了验证猜想是否正确，他们找来了电压表，连成了如图所示的电路.（1）请你选择其中一个猜想，并提出验证的方法：
（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：_________________四.简答与综合题： (1)答案一：探究电压与两金属片插入深度的关系
?????? 当两块金属片插入西红柿某一深度时，观察并记录电压表的示数。在同一位置，改变两块金属片插入的深度，再观察并记录电压表的示数。比较一，两次电压表示数的大小与深度的关系。
? 答案二：探究电压与两金属片之间的距离的关系
?????? 当两块金属片相距一定的距离插入西红柿，记下插入的深度，观察并记录电压表的示数，改变两块金属片间的距离，仍插入相同的深度，再观察并记录电压表的示数。比较两次电压表示数的大小与距离的关系。
(2)分类回收等。2．（04长沙）下图所示电路中，当开关S闭合后，灯泡不发光。若已经确定问题是由于灯泡断路或短路引起的，在不允许断开电路的情况下，请你利用一只电压表或一只电流表接入电路中的a,b,c,d任意两点间（不造成短路），分别对故障进行分析判断，请参照示例，把方法和判断结果填入下表中（限填写一种方法 电流表：不能接入a、c或a、d间，否则引起短路。方法一：电流表接入a、b间，闭合S，若电流表有较大示数，说明灯泡断路；若电流表无示数或示数很小，说明灯泡短路；方法二：电流表接入b、c间，试触?后，若电流表有示数，则灯泡短路；若无示数，则灯泡断路。
电压表：方法一：电压表接入b、c间，闭合S，若有示数，则灯泡短路；若无示数，则灯泡断路；方法二：电压表接入b、d间(闭合开关与否无影响)，若有示数，则灯泡短路；若无示数，则灯泡断路。其他方法正确都得分。3．（04无锡）现有两种规格的不锈钢丝和铜丝。请你设计实验研究方案，比较不锈钢丝和铜线这两种材料的导电性能。
（1）实验研究中对不锈钢丝和铜丝的选取有什么要求？
（2）你用什么方法显示材料的导性能？（可画出相应的电路图加以说明）（1）应选取长度、横截面积相同的不锈钢丝和铜丝（2分）
（2）分别将不锈钢丝和铜丝与小灯泡串联后接到同一电源上，根据小灯泡的亮暗显示不锈钢丝和铜丝的导电性能的强弱7．（04福建宁德）物理研究中常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，下面是初中物理中的几个研究实例：
??? ①研究一个物体受几个力的作用时，引入合力的概念
??? ②用光线表示光的传播方向
??? ③研究电流时把它与水流相比
??? ④利用磁感线来描述磁场
??? 上述几个实例中，采用了相同研究方法的是 （ ）
A．①③????????? B．②③??????????
C．②④?????????? D．①④C?
????????????????????????????????????????????????????????????????????C??2．（04重庆）在下图所示的电路中,电压U 不变,开关K闭合后,下列说法正确的是 ( ）?????????????????
A．电流表的读数增大?????
B．电流表的读数减小
C．电压表的读数增大??????
D．电压表的读数减小A3．（04重庆）如下图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中正
确的是（ ）
A．不发光的灯泡灯丝断了
B．两灯比较，不发光的灯泡的灯丝电阻较小
C．两灯比较，不发光的灯泡的两端的电压较大
D．两灯比较，通过不发光的灯泡的电流较小4．（04贵阳实验区）下面的几种叙述中，哪一种是并联电路的特征？??? （? ? ）
A．电路中每一处的电流都相等????????
B．电路中任何一处断开都会引起断路
C．各条支路上的电压都相等??????????
D．电路上各部分电压之和等于总电压BC5.在图3所示电路中，能用电流表测出L1中的电流强度的图是---------------------------[ ]A6．（04湖南郴州）如图(3)所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将??? ( ?)?? ??????????????
A．变大??B．变小?? C．不变???? D．无法确定B7．（04长沙）关于导体的电阻，下列说法中正确的是（ ）
A锰铜丝的电阻比铜丝的电阻大?? B粗细相同的导线，长的电阻较大 C长短相同的导线，细的电阻较大 D 同种材料制成的长短一样的两条导线，粗的电阻较小D 8．（04江西南昌）在图A．所示电路中，当闭合开关后，两个电压表指针偏转均为图B．所示，则电阻R1和R2两端的电压分别为（ ） ?????????????????????????????????
A．4.8V，1.2V；? B．6V，1.2V；????
C．1.2V，6V；???? D．1.2V，4.8V.A?9．（04长沙）如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表电流表互换，那么将出现的情况是（ ） ????????????
A电压表示数不变，灯汇L1、L2不亮
B电压表示数变小，灯泡L1、L2变亮
C电流表示数变小，灯泡L1、L2变亮
D 电流表、电源烧坏，灯泡L1、L2不亮A10．（04湖北宜昌）下列说法正确的是??(?? ? ）
A．通过导体的电流为零，导体的电阻也为零
B．通过导体的电流越大，导体的电阻一定越小
C．导体两端的电压为零，导体的电阻也为零
D．导体的电阻是导体本身的一种性质D11．（04河北综合）给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（ ? ）
A．只有① ?B．只有②???????????? C．①和② ?D．①、②和③C????12．（04黑龙江）小明在做电学实验时，按下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）????????????????????????
A．灯Ｌ1短路 B．灯Ｌ2短路
C．灯Ｌ1断路 D．灯Ｌ2断路C13．（04安徽）图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是??（ ） ????????????????????????????????????????
A．电风扇约2A??? B．电冰箱约1A???
C．电视机约2A???? D．台灯约1AB14．（04连云港）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（? ）
??????????????????????????????????????????????????????????????D?15．（04山西）如图所示电路，电源电压不变，当开关闭合，滑动变阻器滑片P向右移动时，下列判断正确的是(?? )? ???????????????
A．电压表示数变大??? ?
B．电流表A1的示数变小
C．灯泡变暗? ????????
D．电流表A2的示数变小D16．（04江苏宿迁）如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是： （?? ） ????????????????
A．电源正极与a之间断路????????????
B．a、L1、b之间断路
C．b、L2、c之间断路????????????????
D．c与电源负极之间断路C17．（04福州）如图13所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（?? ??） ?????????????
A． 电灯L1灯丝断了????
B．电灯L2灯丝断了
C． 电灯L1短路???????????
D．电灯L2短路A18．（04太原）在下图所示的电路中，电源电压恒定，电阻R1 =? R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ? ）
A ．R1短路??? B．R1开路????????
C．R2短路???????D．R2开路D19．（04北京东城区）关于如图2所示的电表的下列说法中，不正确的是（ ） A．它是一个电压表??????????????????
B．它的示数一定是1.7V
C．它的示数可能是8.5V D．它有一个负接线柱和两个
正接线柱B20．（04北京东城区）用一个开关同时控制电灯发光和电铃发声，则这两个用电器（ ）
A．一定是串联接入电路中
B．一定是并联接入电路中
C．可能串联也可能并联接入电路中
D．以上说法都不正确C21．（04北京东城区）滑动变阻器的结构如图3所示，将滑动变阻器接入电路中，其中使用不正确的是（ ）
????????????????????????????????????????????????????????????????D22．（04北京丰台区）下列关于电流的说法正确的是（??? ）
A． 只有正电荷的移动，才能形成电流???
B．只有自由电子的移动，才能形成电流
C． 正电荷定向移动的方向为电流方向??? ??
D．负电荷定向移动的方向为电流方向C????????????????????????????????????????????????????23．（04江苏淮安）闪烁的彩灯，装点着节日的热闹与繁华.彩灯的内部结构如下图所示，其额定电压约为６V.彩灯是采用串联的方法接入照明电路的,任一灯泡灯丝熔断后，其它灯泡仍继续发光.原因是彩灯的结构中有（ ）????????
A．特殊的灯丝??? B．金属杆引出线??
C．带绝缘层的金属丝
D．灯泡内充有气体C24.家用的普通照明灯，正常发光时，通过灯丝的电流强度约为 --------------- [ ] A．200μA B．200mA C．0.02A D．2AB25．某同学做实验时，需要一个阻值为5欧的电阻，但手边只有一些阻值为10欧的电阻，解决此问题的做法是( )
A．将2个10欧的电阻串联
B．将3个10欧的电阻串联
C．将2个10欧的电阻并联
D．将3个10欧的电阻并联C26．教室里装有多盏电灯，每多开一盏电灯，则教室内电路的( )
A．总电阻增大 B．总电压增大 C．总电流增大 D．总电流不变C27．如下图，电源电压不变，当开关闭合时电流表示数是1A，当开关S断开时；电流表示数是0.6A，则电阻R1
和R2的阻值之比是( )
A．3：2 B．2：3
C．5：3 D．3：5 A28．用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。你认为对导体选择最合理的是( )
A．a b c d B．a e f g
C．b c f g D．c d e f B29．如图所示，下列不允许做法是( )
A．同时闭合S1和S2
B．同时闭合S1和S3
C．同时闭合S2和S3
D．同时闭合S1 、S2和S3D30．在下图中，关于a、b的说法正确的是( ) A．a为电流表，b为电压表
B．a为电压表，b为电流表
C．a、b都为电流表
D．a、b均为电压表B31、使用电池的时候，不允许用导线把电池两极连接起来，是因为 （ ）
A．这样连接电路不通．
B．这样连接会在导线中产生很大的电流，电池被损坏． C．这样连接电路中电流太小，用电器无法工作．
D．这样连接有触电危险． B32、如图10所示的电路中，错误的电路图是 ( ）B33.要用一个变阻器控制图中灯泡L的亮度，关于滑动变阻器连入电路中的位置，下列说法正确的是 [ ] A．可以连在c、d之间
B．只能连在a、b之间 C．可以连在a、d或c、d之间
D．无法确定B34．图7所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是 [ ] A．P1向右移动
B．P2向右移动
C．P1向左移动
D．P2向左移动35．图8所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图 [ ]CD36．如图15所示，滑动变阻器接线柱A、D连入电路，A、C间用导线连接．
当滑片P向左移动时，连入电
路的电阻将[ ]
A．变大 B．变小 C．不变 D．都有可能37．若将上题中滑动变阻器A、C接线柱间所连接的导线改接在B、D接线柱，如图16所示，则当滑片P向右移动时，
连入电路的电阻将 [ ] A．变大 B．变小
C．不变 D．都有可能AB38．关于电阻的大小，下列说法中正确的是 [ ] A．铜制成的导线，粗的一定比细的电阻小 B．绝缘体不容易导电，是因为没有电阻 C．导体中没有电流时，导体就没有电阻 D．电阻是导体本身的一种性质，跟电压、电流均无关D39．用电压表测灯L1两端的电压，如图所示四个电路图中，正确的是 [ ]
B40．如图5所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是 [ ] A．示数变为0
B．有示数，测量的是电源电压 C．有示数，测量的都是灯两端
的电压 D．示数将变大，但无法测量B41．如图8所示，下列说法正确的是 [ ] A．电流表的连接是正确的 B．电压表的连接是正确的 C．两表的连接都是错误的 D．电流表将会被烧坏 A42．有0～0.6安和0～3安两个量程的电流表，实验中需用0～0.6安这一量程，但这量一程的刻度值不够清楚，某一次测量中，从0～3安量程的刻度盘上发现指针正好指在2.3安的刻度线上，测得实际电流大小为 [ ] A．0.43安 B．0.7安
C．2.3安 D．0.46安D43．要用电流表测量通过灯L的电流，下图所示的各个电路图中，正确是 [ ] A．图(1)
B．图(2) C．图(3)
D．均不正确44．如图所示的电路中，R1=6欧，R2=12欧。当开关S闭合后，Al、A2的
读数之比为 （ ）
A． 3：1 B． 2：3
C， 1：3 D． 2：1
45．某同学用一电流表去测两个串联的L1和L2灯泡的电流，当他选用，0～0．6A这一量程时，观察到刻度盘上指针的示数为0．24A；当他把这两个灯泡并联在同一电路上，再用电流表测干路上的电流时，发现刻度盘上的指针和串联时相比，向左偏离两小格，则此时电流表上的示数为 （ ）
A． 0.24A B． 0．2A C． 0.22A D． 1AAD46．在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据。根据这组数据以得到的结论是 ( )
A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比 B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比 C．导体两端电压一定时，导体的电阻和通过导体的电流成反比 D．导体两端电压一定时，通过导体的电流和导体的电阻成反比
D二、填空题： 1．（04四川）图17所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况。你认为电压表应该接在图中的??? ?_________??
两点之间，按照你的接法请回
答： 当油箱中油量减少时，电
压表的示数将??????__________
（填“增大”或“减小”） cd或bc均可前1空若填cd，则本空填减小，前1空若填bc，则本空填增大?????2．（04南宁）分别读出图4中电流表、电压表的示数。I=??? ?? A；U=?? ???? V0.48?113．（04南宁）下图是有4个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动，接人电路中的阻值将?? ?? (填“增大”、“减小”或“不变”)；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将?? ????? 增大不变4．（04湖南郴州）如图附(1)所示，电源、导线和开关都接触良好．闭合开关S后两灯均不亮，此时测得a、b间的电压为U，a、c间的电压也为U，b、c间的电压为零．由此可判断该电路的故障可能是__ __．L1断路5．（ 04辽宁本溪）为了研究导体的电阻与导体横截面积的关系,应选用同种材料?? ? 相同而?? ???? 不同的一组导体进行实验.长度横截面积6．（04吉林）如图所示，电阻R和滑动变阻器组成并联电路，此电路有发生短路的可能吗？如果有，请你具体指出来.????? ? .
?????????????????滑片P移至最左端（或a点）时，发生短路??7．（04芜湖）如图甲所示，是收音机上用以调节音量的一种电位器， 图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理??_____ 通过改变接入电路中电阻的长度来改变电路中的电流??? 。 8．（04沈阳）用电流表测电流时，某同学接入电路的是0—0.6A的量程，却在0—3A的量程中读成2.4A，则实际测得的电流应____A。 0.48
?????????????????????9．（04北京）（实验题）在图22所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)。闭合开关S。灯L1与L2串联，电路中?? ? ?是电流表。②10．（04锦州）某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是_____接触不良 11．（04梅州）如图所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是_____表；b是_____表；c是______表。
?????????????电流电压电流11．（04山西）把一根粗细均匀的细铁丝对折起来，电阻将_ ___若剪 剪一半，剩余部分的电阻将_____（填“变大”、“变小”或“不变“） 变小变小12．（04梅州）某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_____A;那么R1：R2=_____________。
????????????????????????????????????????????????0.51.65 ：11????????????????13.(04太原）某活动小组通过实验研究“决定电阻大小的因素”，其中的一个实验步骤是：将镍铬合金线AB段和AC段分别连入图7所示的电路．通过这个实验步骤可以研究，在导体的______和________ 相同时，导体的电阻跟________ 的关系．材料横截面积长度14．（04福建泉州）语言复读机工作时需要6Ｖ的电源，这可以由 节干电池 联而成。 4串三、实验与探究题： 1．（04无锡）（实验）现有两种规格的不锈钢丝和铜丝。请你设计实验研究方案，比较不锈钢丝和铜线这两种材料的导电性能。
（1）实验研究中对不锈钢丝和铜丝的选取有什么要求？
（2）你用什么方法显示材料的导性能？（可画出相应的电路图加以说明）答：（1）应选取长度、横截面积相同的不锈钢丝和铜丝
（2）分别将不锈钢丝和铜丝与小灯泡串联后接到同一电源上，根据小灯泡的亮暗显示不锈钢丝和铜丝的导电性能的强弱2.在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为??????? ????????? 。 串联3.图ll是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误． (1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．4.(04江苏宿迁）（实验）现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在题下方框内画出电路图。要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；（3）电流表A1测灯泡L1的电流；（4）电流表A2测总电流。5．（04贵阳实验区）（实验）请你在图5中每个方框中画上一个电路元件符号，使其成为一个正确的电路图。 6．（04江苏宿迁）（实验）铅笔芯的主要成分是石墨。软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究.（1）实验器材的名称及数量：（2）主要实验步骤及所要测量的物理量（用字母表示）：（3）分析测得的物理量，判断铅笔芯的电阻大小与软硬度的关系：（1）电源? 开关? 电流表? 导线? 长度、横截面积都相同而软硬度不同的铅笔芯3根；（2）①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；②闭合开关，分别读出电流表的示数I1、I2、I3；（3）若I1 = I2 = I3，则铅笔芯的电阻大小与软硬度无关；
? 若I1 ＞I2 ＞I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越大； 若I1 ＜I2 ＜I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越小。7．（04湖南郴州）（实验）现有如下器材：一个电池组，两个开关S1、S2，两个灯泡L1、L2，导线若干．请
你按以下要求在方框中画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L28．（04长春）（实验题）在下图所示电路中，开关S闭合后，灯泡L1和L2正常发光。请在图中圆圈内填上合适的电表符号 9．（04长春）（实验题）小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查电路连接无误，老师告诉他是一个小灯泡坏了。请你帮助小明在导线、电流表、电压表中任选一种，连入电路，检测出哪只灯泡坏了。并在虚线框内画出检测电路图。所选器材：________________________现象及结论：___导 线电流表电压表10．（04北京东城区）（实验题）现有电源、三盏灯、开关和若干根导线．要求：
（1）将图13所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路．导线不许交叉（2）根据实物连接图．在方框内画出电路图11.04北京丰台区）（实验题）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流。下表是给出的几种不同的导线。（1）为研究电阻与导体材料是否有关，应在上表中选用导线C和导线_____ ___。
（2）为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线___ _____。
（3）为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线_____ ___。FGD12．（04佛山）（实验题）小叶和小蕾从课文上知道；人体是导体，人的双手之间在于燥时电阻约为1000－5000Ω，在潮湿时电阻约为200~800Ω．他们想：其他导体在干燥和潮湿的情况下电阻是否也存在着差异？
??? 为此，他们准备了电压表、电流表、电池组、滑动变阻器和开关各一个，一些导线、一些自来水和一根长约15㎝的铅笔芯，打算分别测量铅笔芯在潮湿和干燥时的电阻，再进行对比、分析．
??? (1) 下面列出了测量铅笔芯在潮湿时电阻的实验步骤，请你将合理的顺序，用字母填写在下列的横线中．A．根据欧姆定律，计算出每一次测量铅笔芯的电阻，并求平均值
B．闭合开关，读出此时电流表示数L1、电压表示数U1，并将数据中
C．将铅笔芯、电池组、滑动变阻器、电流表、开关、导线组成串联电路
D．将电压表与铅笔芯两端并联
??? E．用自来水弄湿整根铅笔芯
??? F．调节滑动变阻器的阻值，再测量两组数据，并填人表格中
??? 合理的实验步骤顺序：__________________．
??? （2）请你根据上述实验步骤，设计测量铅笔芯在潮湿时电阻的数据并记录表
格，要求将测量数据和计算结果填写在表格内（均用字母表示）．（1）合理的实验步骤顺序ECDBFA(E、C、D顺序互换的，不扣分；B、F、
A顺序互换的不给分)
（2）
?????????????????????????????????????????????13．（04佛山）（实验题）物理学是一门以实验为基础的学科，实验中仪器的读数是必不可少的．请你将图13中三种仪器测量的读数，填写在表格中．
2.6cm－4℃(或零下4摄氏度)0.28A14.(04江苏宿迁）（实验题）铅笔芯的主要成分是石墨。软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究。
?⑴．实验器材的名称及数量：
⑵．主要实验步骤及所要测量的物理量（用字母表示）：
(3)．分析测得的物理量，判断铅笔芯的电阻大小与软硬度的关系：⑴电源? 开关? 电流表? 导线? 长度、横截面积都相同而软硬度不同的铅笔芯3根；
⑵①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；
②闭合开关，分别读出电流表的示数I1、I2、I3；
⑶若I1 = I2 = I3，则铅笔芯的电阻大小与软硬度无关；
? 若I1 ＞I2 ＞I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越大；
? 若I1 ＜I2 ＜I3，则铅笔芯的电阻大小与软硬度有关，在长度、横截面积都相同时铅笔芯的硬度越大，电阻越小。15.(04南通）（实验）小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。 16．（04福建泉州)注意观察图8中所示的情景?
⑴. ? 图主要表现力可以改变物体的运动状态。
⑵. ? 图说明电阻的大小跟温度有关。
⑶. ? 图可以表明分子间存在引力。乙丙甲17．（04北京朝阳区）（实验题）（1）在图中用笔画线代替导线将电压表接入电路（用0—3V量程）测量灯 ???两端的电压．（2）按实物连接图，在方框内画出电路图．
????????????????????????????????????????????????????????????????????
?????????????????????????????????????????????????????18．（04北京）（实验题）如图19所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的??? ????? 有关。长度1．（04广东）（综合能力题）（7分）物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”. 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”. 为了验证猜想是否正确，他们找来了电压表，连成了如图所示的电路.（1）请你选择其中一个猜想，并提出验证的方法：
（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：_________________四.简答与综合题： (1)答案一：探究电压与两金属片插入深度的关系
?????? 当两块金属片插入西红柿某一深度时，观察并记录电压表的示数。在同一位置，改变两块金属片插入的深度，再观察并记录电压表的示数。比较一，两次电压表示数的大小与深度的关系。
? 答案二：探究电压与两金属片之间的距离的关系
?????? 当两块金属片相距一定的距离插入西红柿，记下插入的深度，观察并记录电压表的示数，改变两块金属片间的距离，仍插入相同的深度，再观察并记录电压表的示数。比较两次电压表示数的大小与距离的关系。
(2)分类回收等。2．（04长沙）下图所示电路中，当开关S闭合后，灯泡不发光。若已经确定问题是由于灯泡断路或短路引起的，在不允许断开电路的情况下，请你利用一只电压表或一只电流表接入电路中的a,b,c,d任意两点间（不造成短路），分别对故障进行分析判断，请参照示例，把方法和判断结果填入下表中（限填写一种方法 电流表：不能接入a、c或a、d间，否则引起短路。方法一：电流表接入a、b间，闭合S，若电流表有较大示数，说明灯泡断路；若电流表无示数或示数很小，说明灯泡短路；方法二：电流表接入b、c间，试触?后，若电流表有示数，则灯泡短路；若无示数，则灯泡断路。
电压表：方法一：电压表接入b、c间，闭合S，若有示数，则灯泡短路；若无示数，则灯泡断路；方法二：电压表接入b、d间(闭合开关与否无影响)，若有示数，则灯泡短路；若无示数，则灯泡断路。其他方法正确都得分。3．（04无锡）现有两种规格的不锈钢丝和铜丝。请你设计实验研究方案，比较不锈钢丝和铜线这两种材料的导电性能。
（1）实验研究中对不锈钢丝和铜丝的选取有什么要求？
（2）你用什么方法显示材料的导性能？（可画出相应的电路图加以说明）（1）应选取长度、横截面积相同的不锈钢丝和铜丝（2分）
（2）分别将不锈钢丝和铜丝与小灯泡串联后接到同一电源上，根据小灯泡的亮暗显示不锈钢丝和铜丝的导电性能的强弱7．（04福建宁德）物理研究中常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，下面是初中物理中的几个研究实例：
??? ①研究一个物体受几个力的作用时，引入合力的概念
??? ②用光线表示光的传播方向
??? ③研究电流时把它与水流相比
??? ④利用磁感线来描述磁场
??? 上述几个实例中，采用了相同研究方法的是 （ ）
A．①③????????? B．②③??????????
C．②④?????????? D．①④C?
