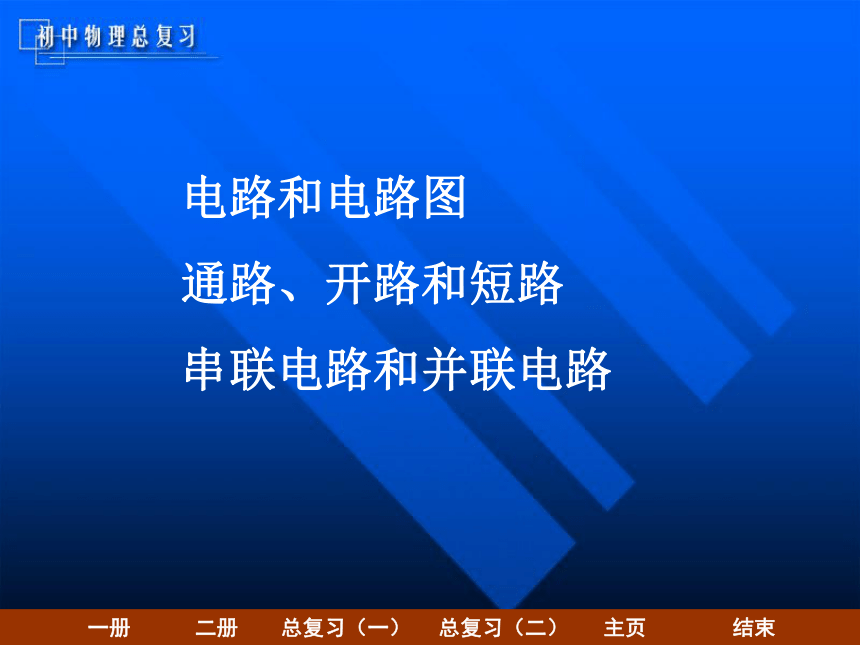

电路的规律一册二册总复习（一）总复习（二）主页结束（九）习题解析补充练习例题解析基本方法基本知识一册二册总复习（一）总复习（二）主页结束电路和电路图
通路、开路和短路
串联电路和并联电路一册二册总复习（一）总复习（二）主页结束电 阻电 压电流强度电 流一册二册总复习（一）总复习（二）主页结束电荷间相互作用规律——

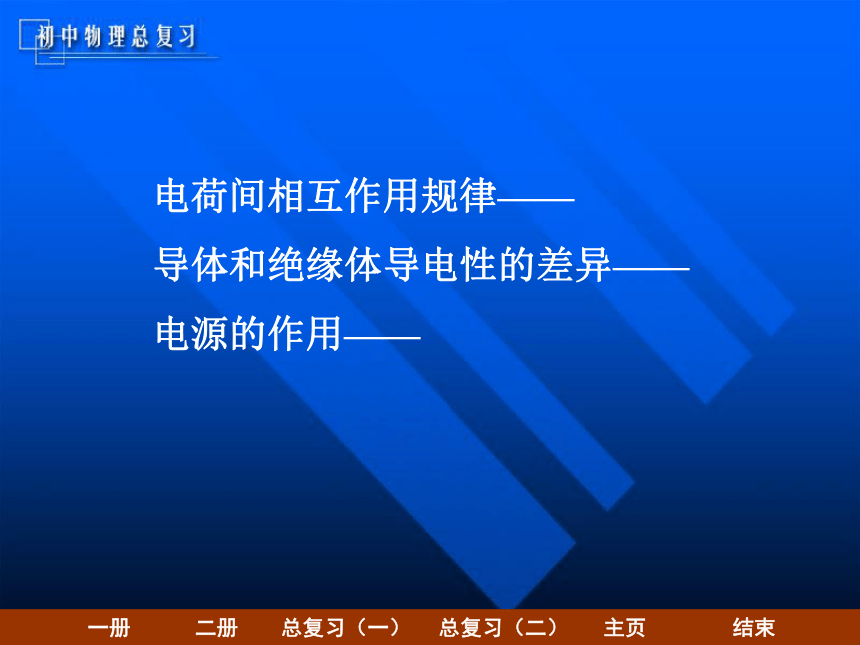

导体和绝缘体导电性的差异——

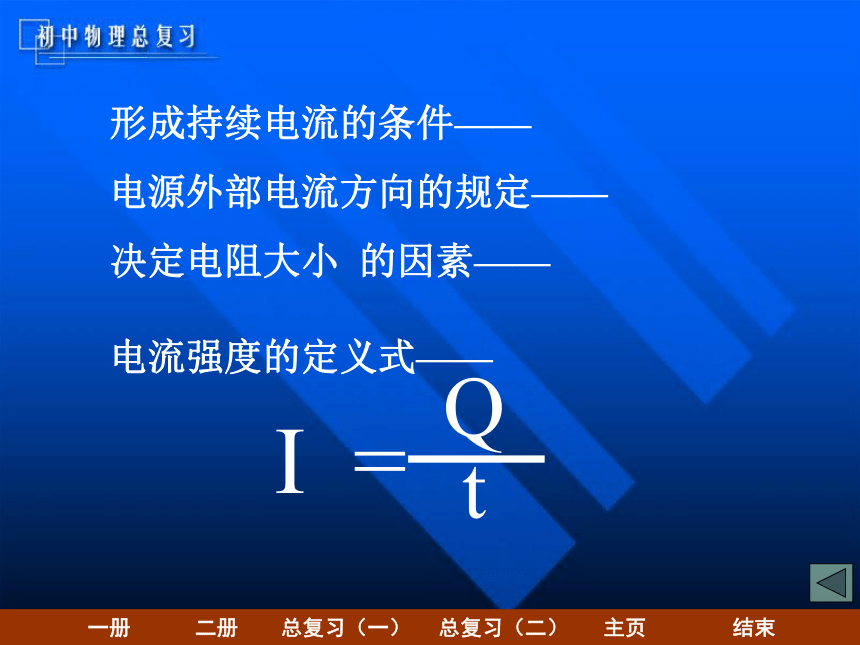

电源的作用——一册二册总复习（一）总复习（二）主页结束形成持续电流的条件——
电源外部电流方向的规定——

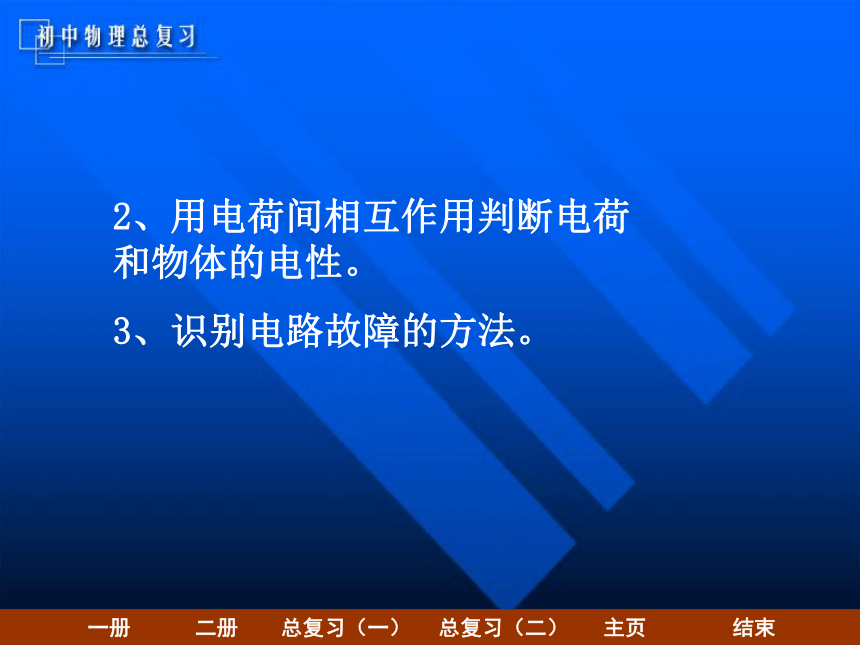

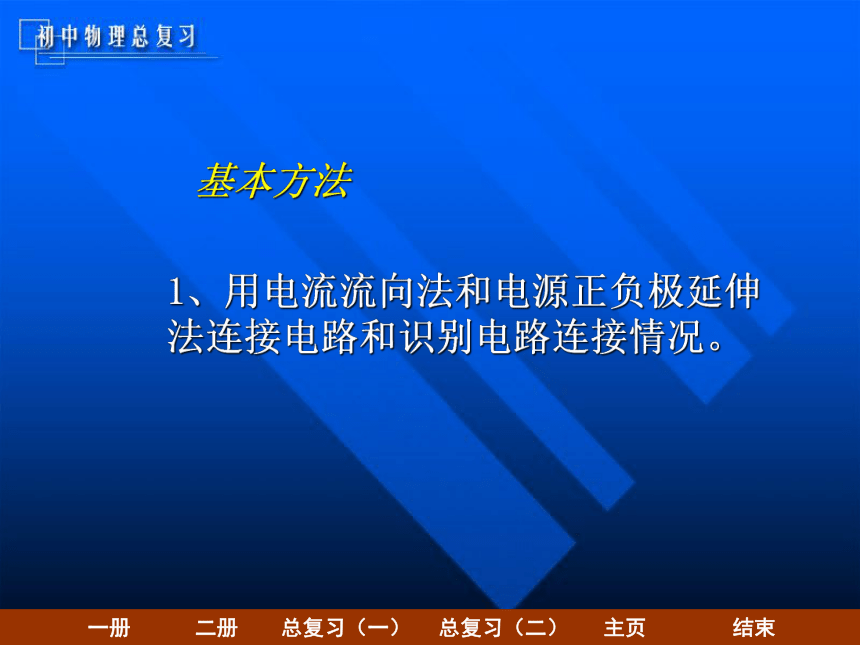

决定电阻大小 的因素——电流强度的定义式——一册二册总复习（一）总复习（二）主页结束基本方法1、用电流流向法和电源正负极延伸法连接电路和识别电路连接情况。一册二册总复习（一）总复习（二）主页结束2、用电荷间相互作用判断电荷 和物体的电性。

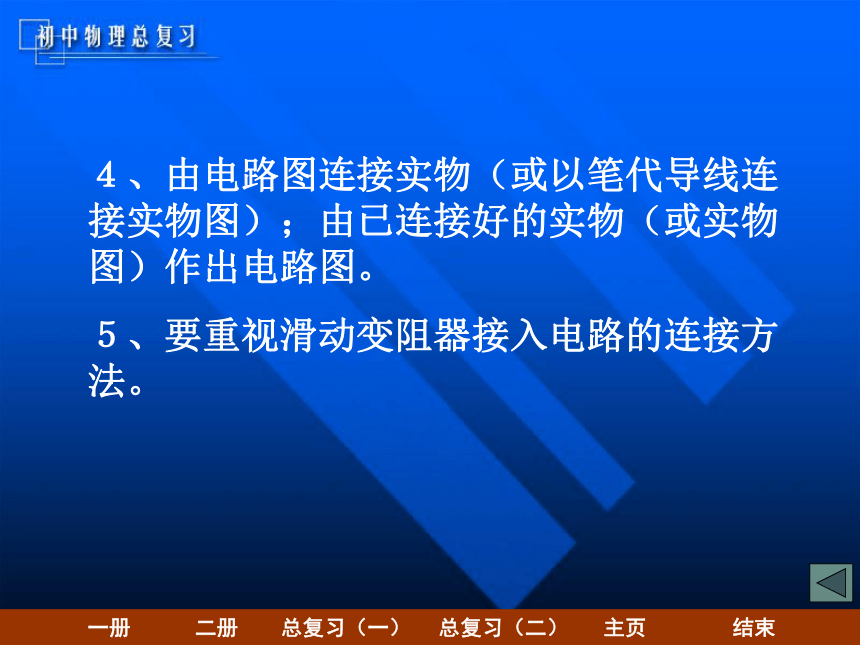

3、识别电路故障的方法。一册二册总复习（一）总复习（二）主页结束４、由电路图连接实物（或以笔代导线连接实物图）；由已连接好的实物（或实物图）作出电路图。

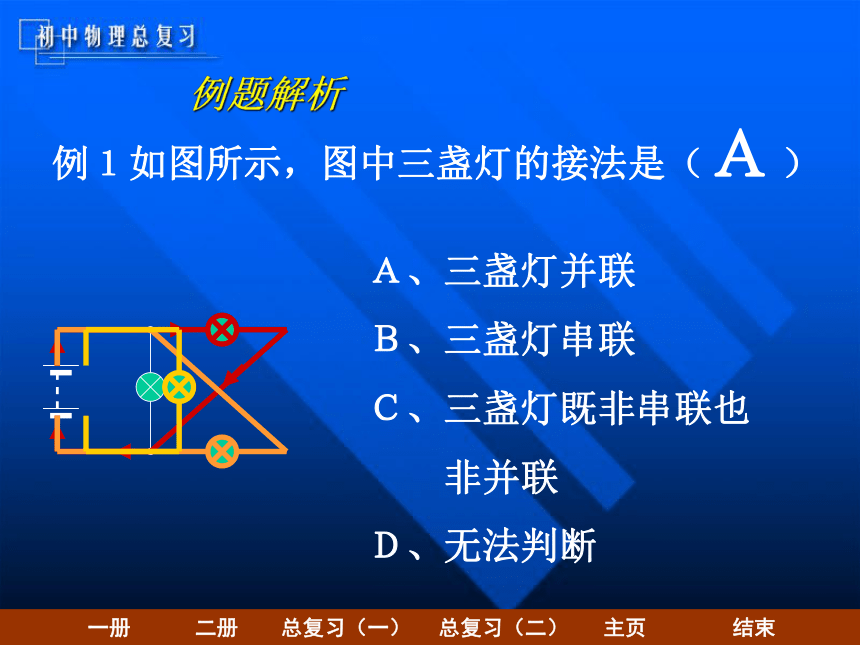

５、要重视滑动变阻器接入电路的连接方法。一册二册总复习（一）总复习（二）主页结束例题解析例１如图所示，图中三盏灯的接法是（ ）Ａ、三盏灯并联
Ｂ、三盏灯串联
Ｃ、三盏灯既非串联也
非并联

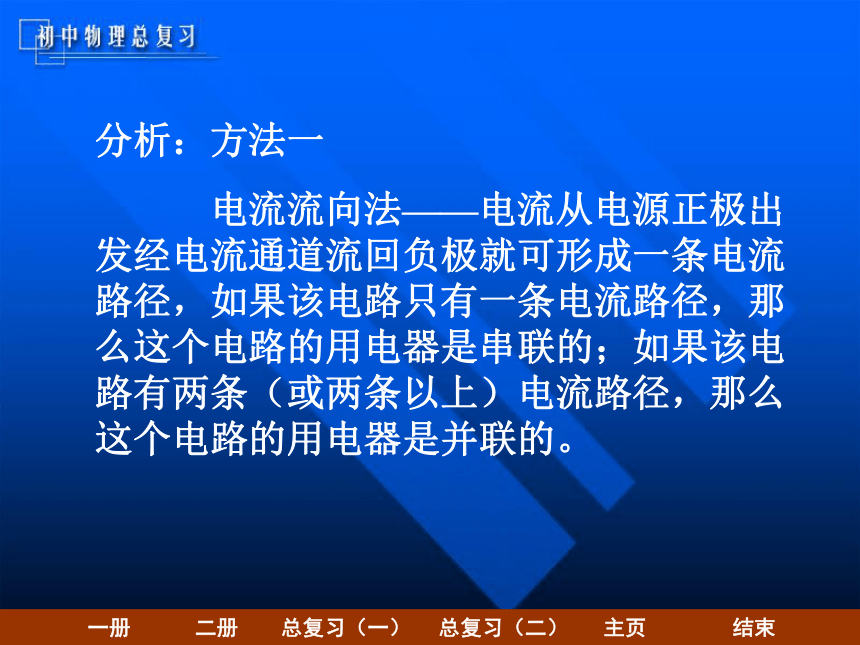

Ｄ、无法判断Ａ一册二册总复习（一）总复习（二）主页结束分析：方法一

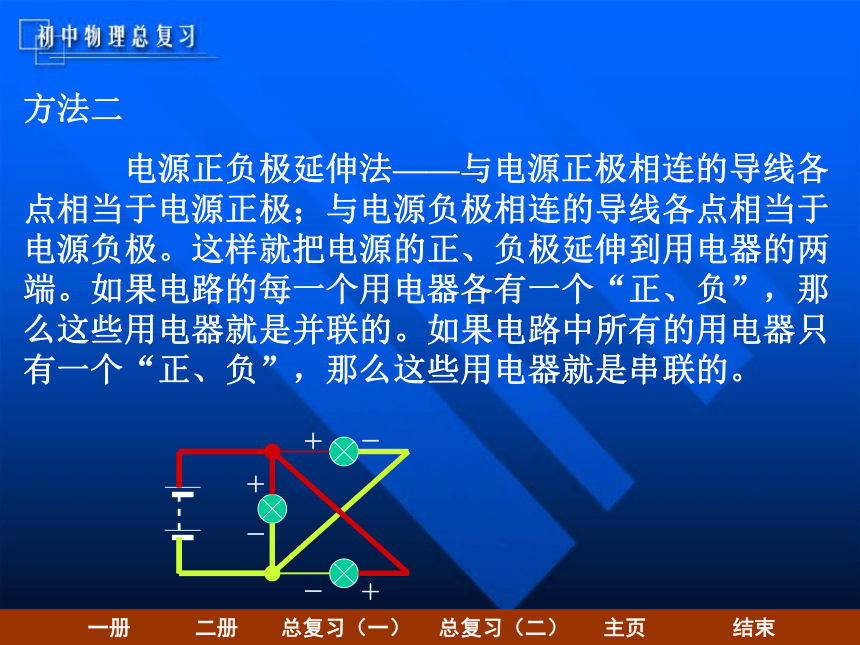

电流流向法——电流从电源正极出发经电流通道流回负极就可形成一条电流路径，如果该电路只有一条电流路径，那么这个电路的用电器是串联的；如果该电路有两条（或两条以上）电流路径，那么这个电路的用电器是并联的。一册二册总复习（一）总复习（二）主页结束方法二
电源正负极延伸法——与电源正极相连的导线各点相当于电源正极；与电源负极相连的导线各点相当于电源负极。这样就把电源的正、负极延伸到用电器的两端。如果电路的每一个用电器各有一个“正、负”，那么这些用电器就是并联的。如果电路中所有的用电器只有一个“正、负”，那么这些用电器就是串联的。一册二册总复习（一）总复习（二）主页结束说明：若是有电表的电路，要先将电表等效去掉，再进行判断。电表的等效方法是：电流表相当于导线连通电压表相当于开路不接。一册二册总复习（一）总复习（二）主页结束例２如图所示，Ａ１表的示数为０.75A，Ａ２表的示数为0.50A，Ｖ表的示数为3.0V。求通过Ｌ１的电流和电源电压。一册二册总复习（一）总复习（二）主页结束分析：先将电表等效去掉。 再判断两灯的连接关系，最后利用电路的特点进行解答。一册二册总复习（一）总复习（二）主页结束解：由分析可知，灯Ｌ１和Ｌ２是并联的，Ａ１测的总电流，Ａ２测的Ｌ２的电流，依据并联电路的电流关系有 Ｉ１＝Ｉ－Ｉ２＝(0.75－0.50)A＝0.25A。
Ｖ表的示数３.０V即为电源电压。一册二册总复习（一）总复习（二）主页结束例3、如图，只使L1亮，应闭合的开关是 ；要使L1和L2都亮且串联，应闭合的开关是 ；要使L1和L2都亮且并联，应闭合的开关是 。一册二册总复习（一）总复习（二）主页结束一册二册总复习（一）总复习（二）主页结束例4、如图所示，电路连接没有错误，每只灯均能正常发光，请你确定甲、乙两表各是什么表？一册二册总复习（一）总复习（二）主页结束一册二册总复习（一）总复习（二）主页结束例７例6、如图所示，开关闭合后，灯不亮，电流表无读数，当用电压表测量时，发现ab及bc间的电压均为零，而ad及cd间均有电压，这说明电路的故障可能是（ ）D一册二册总复习（一）总复习（二）主页结束A、电源接线柱接触不良；
B、电流表接线柱接触不良；
C、灯泡的灯丝已断；
D、开关触片或接线柱接触不良。一册二册总复习（一）总复习（二）主页结束例7、根据电路图连接实物电路。例L2S2S一册二册总复习（一）总复习（二）主页结束例8、如图所示，为滑动变阻器的
示意图，要使滑片向左移动时，
接入电路的电阻值变小，应该接
接线柱。一册二册总复习（一）总复习（二）主页结束adcbadcb一册二册总复习（一）总复习（二）主页结束2、如图所示电路中（图中的开关均处于断开状态），若要使两灯泡L1和L2串联，则应闭合开关 ；若要使两灯泡L1和L2并联，则应闭合开关 ；而开关
绝不能同时闭合，否则造成电源短路。L1L2S1S2S3一册二册总复习（一）总复习（二）主页结束3、按图中的实物图画出电路图。一册二册总复习（一）总复习（二）主页结束4、用笔画线代表导线，在图中把灯L2连到电路中，使L1和L2并联，开关S能控制两盏灯。（北京市中考题）一册二册总复习（一）总复习（二）主页结束5、用笔画线代替导线将图中的器材连成电路。要求：闭合开关S1、断开开关S2时，电铃响，电灯L1亮，L2不亮；店开开关S1，闭合开关S2时，电铃响，电灯L2亮，L1不亮。一册二册总复习（一）总复习（二）主页结束6、在如图所示的电路中，电路两端的电压不变，当滑动变阻器滑片P向右滑动时（北京市中考题）
（ ）
A、电压表的示数变大，灯L变亮
B、电压表的示数变小，灯L变暗
C、电压表的示数变大，灯L变暗
D、电压表的示数变小，灯L变亮
一册二册总复习（一）总复习（二）主页结束7、如图所示电路中，电源电压不变，当滑片向右移动时（苏州市中考题）（ ）
A、电流表A1的示数减小，A的示数减小
B、电流表A1的示数不变，A的示数减小
C、电流表A1的示数不变，A的示数增大
D、电流表A1的示数减小，A的示数不变一册二册总复习（一）总复习（二）主页结束习题答案1、C
2、S2；S1和S3；S2和S3
3、一册二册总复习（一）总复习（二）主页结束4、一册二册总复习（一）总复习（二）主页结束5、一册二册总复习（一）总复习（二）主页结束6、C
7、B一册二册总复习（一）总复习（二）主页结束1６７一册二册总复习（一）总复习（二）主页结束1６７一册二册总复习（一）总复习（二）主页结束你答错了！
