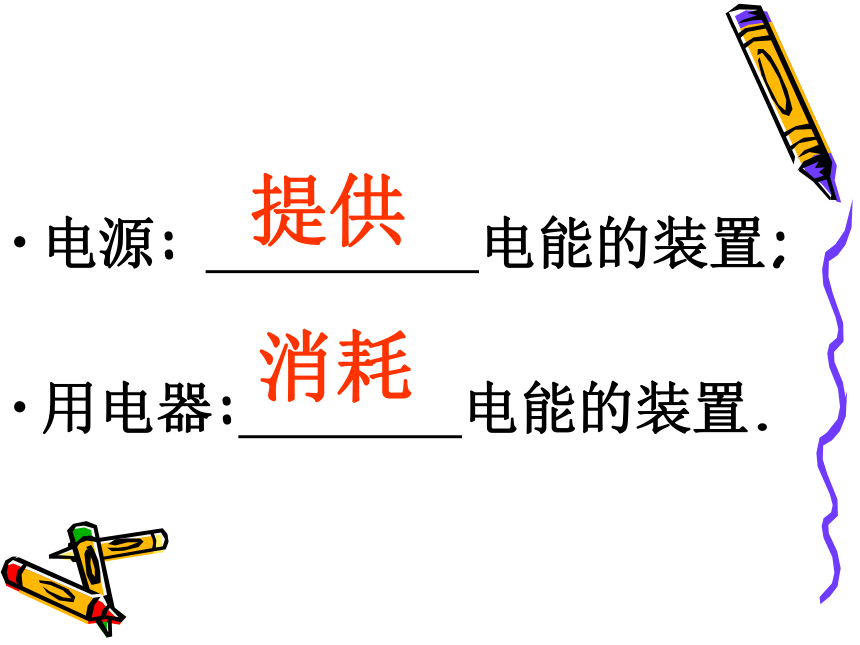

课件34张PPT。电学复习电路太重要了电源: 电能的装置;
用电器: 电能的装置.

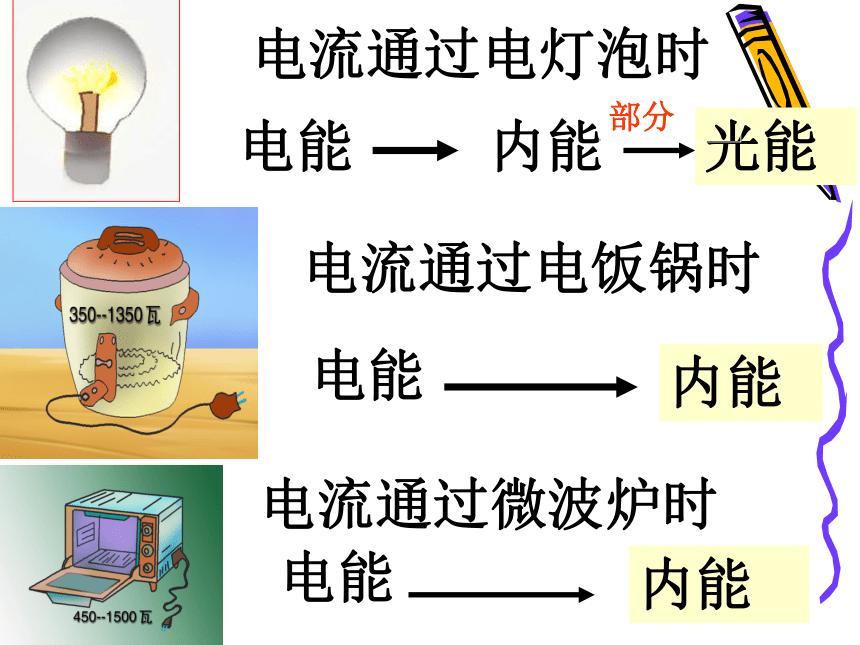

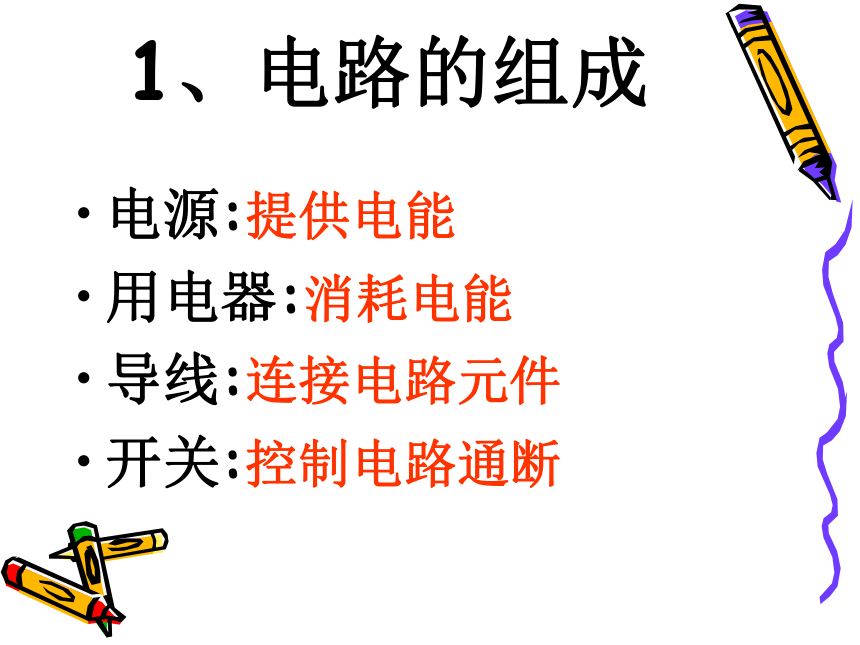

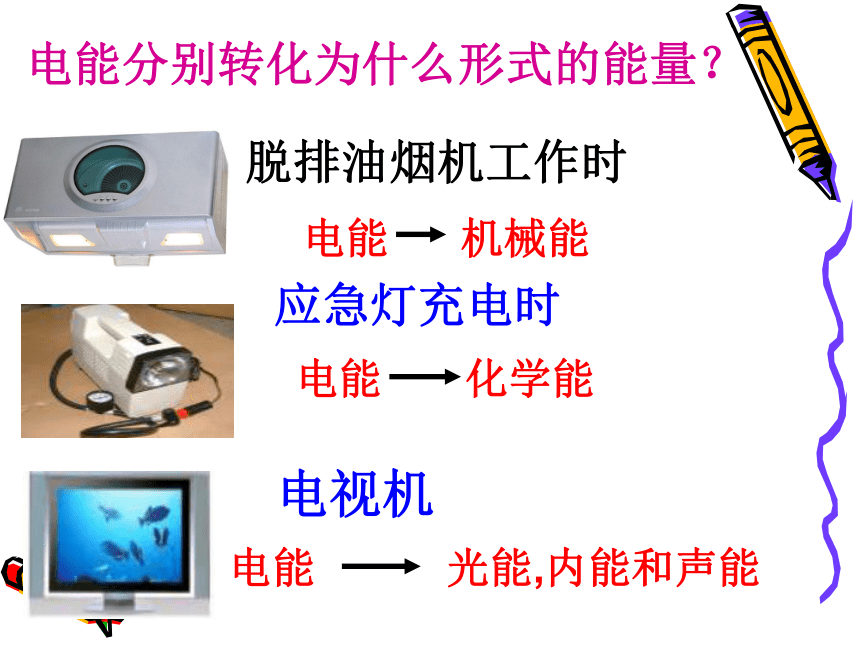

提供消耗电能分别转化为什么形式的能量？脱排油烟机工作时应急灯充电时电视机电流通过电灯泡时电能内能光能部分电流通过电饭锅时电能内能电流通过微波炉时电能内能1、电路的组成电源:提供电能
用电器:消耗电能
导线:连接电路元件
开关:控制电路通断

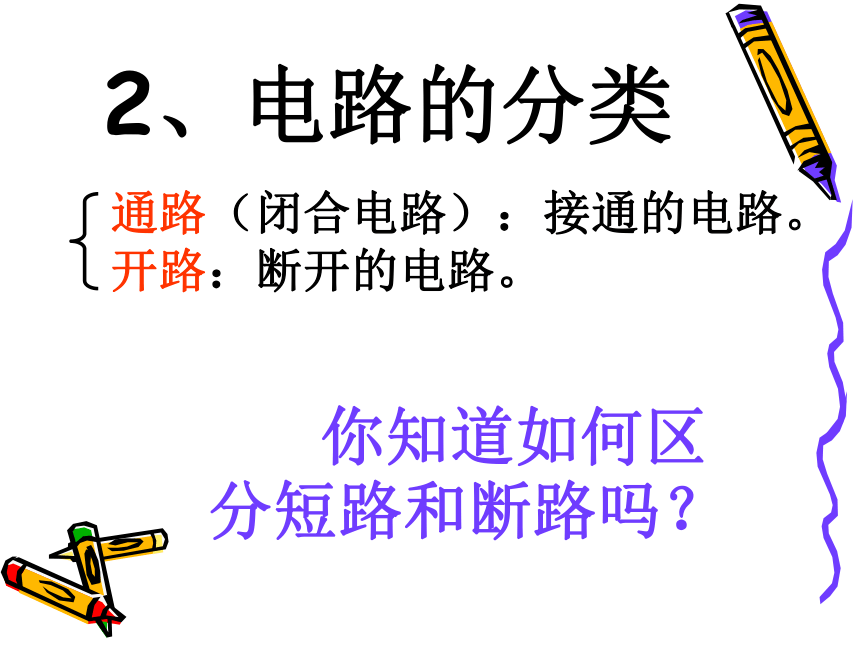

2、电路的分类通路（闭合电路）：接通的电路。

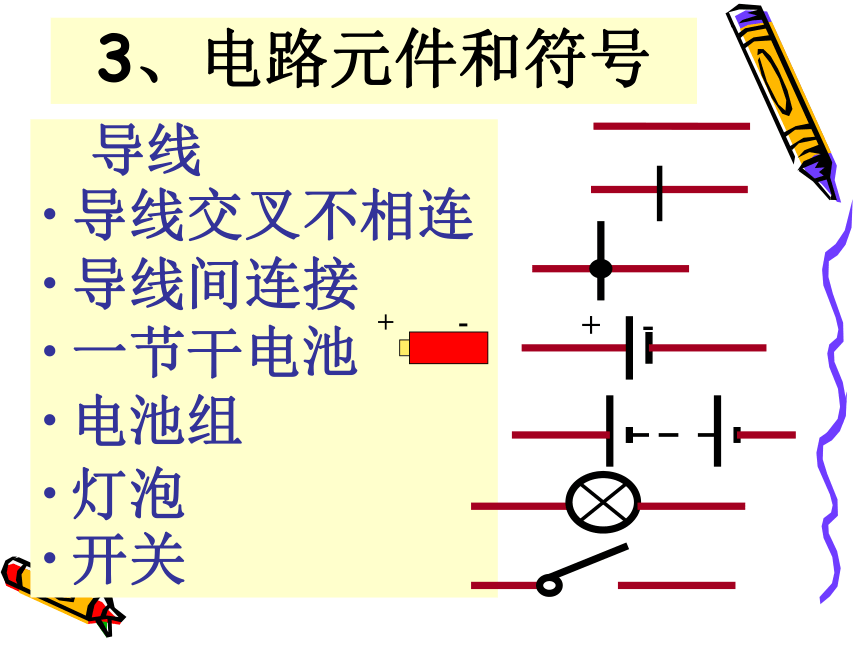

开路：断开的电路。 你知道如何区分短路和断路吗？3、电路元件和符号 导线
导线交叉不相连
导线间连接
一节干电池
电池组
灯泡

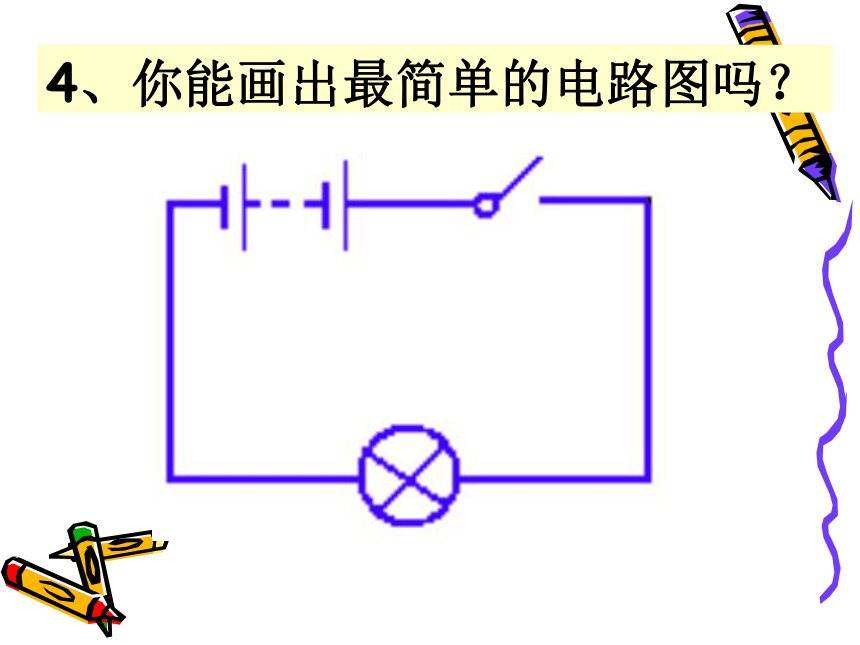

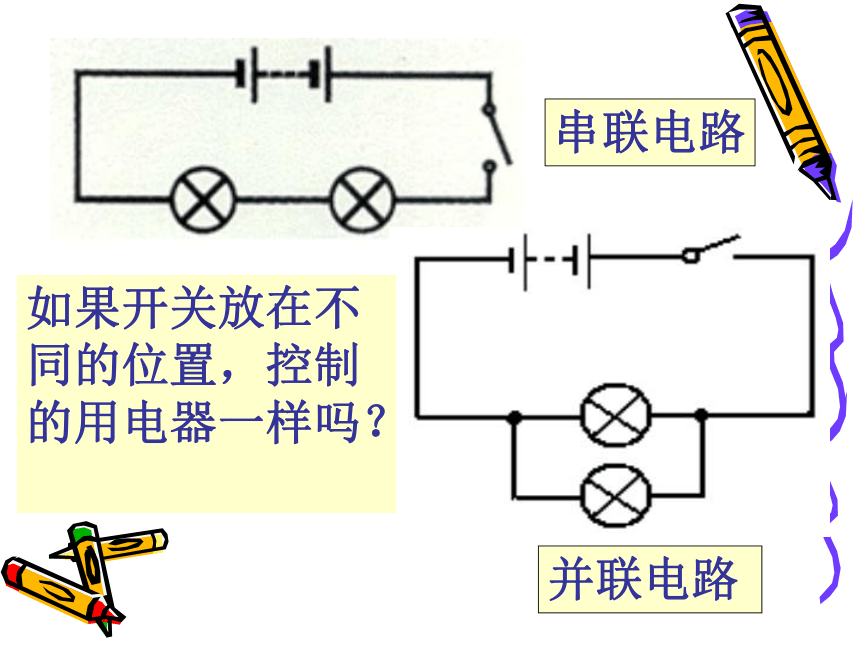

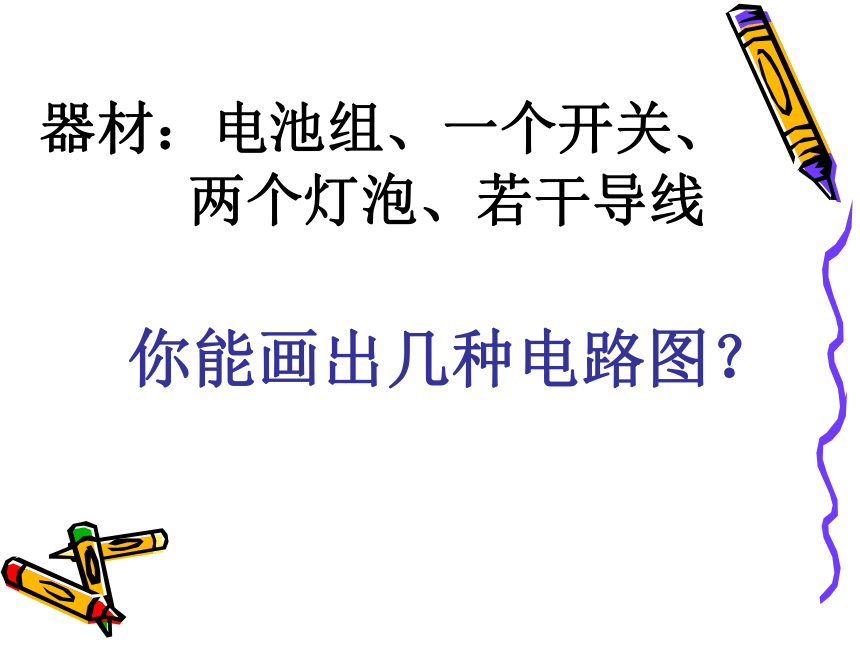

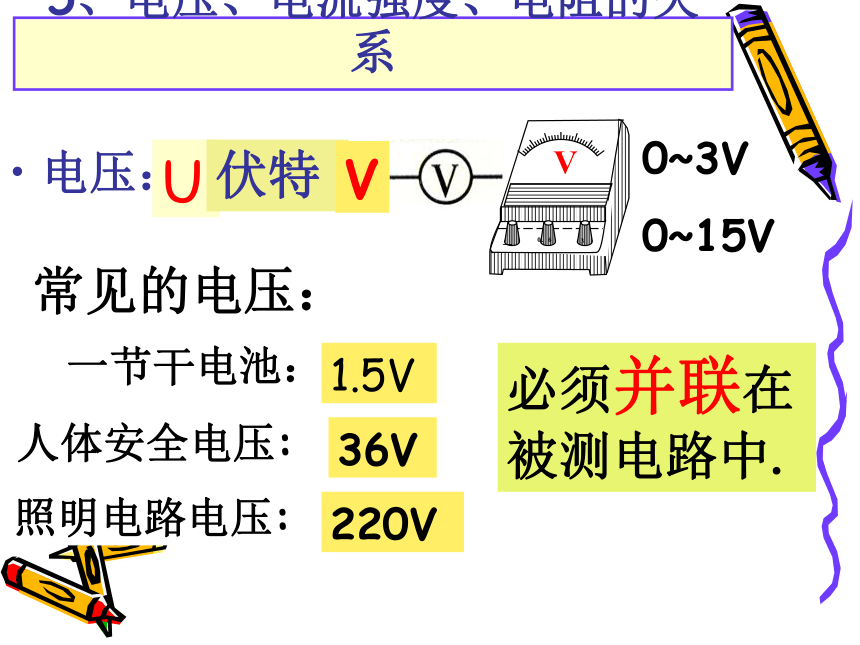

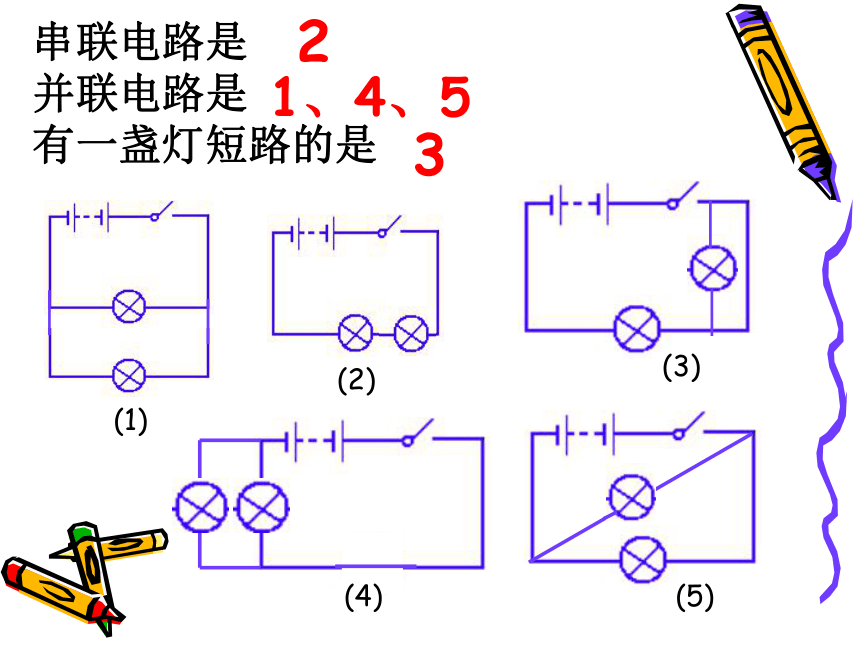

开关4、你能画出最简单的电路图吗？器材：电池组、一个开关、 两个灯泡、若干导线你能画出几种电路图？如果开关放在不同的位置，控制的用电器一样吗？串联电路并联电路串联电路是 并联电路是 有一盏灯短路的是 (1)(5)(4)(3)(2)21、4、535、电压、电流强度、电阻的关系电压：U伏特V0~3V
0~15V一节干电池：常见的电压：1.5V人体安全电压:36V照明电路电压:220V必须并联在被测电路中.5、电压、电流强度、电阻的关系电流：I安培A0~0.6A
0~3A必须串联在被测电路中.6、如何使用电流表和电压表?（1）电流表串联在电路中，并联并联在电路中；
（2）电流从“+”接线柱流入，“-”接线柱流出；
（3）正确选择量程；
（4）绝对不允许不经过用电器而把电流表直接连到电源两极。V-0．63151230V-0．60.63123000.60.40.25、电压、电流强度、电阻的关系电阻：R欧姆Ω导体的电阻与长度、粗细、材料有关.伏安法测电阻金属、石墨、人体、大地、食盐水
橡胶、玻璃、瓷、塑料、干木头、油、干燥的空气常见的导体和绝缘体实验室常用的滑动变阻器ADCBP6、欧姆定律（1）内容：导体中的电流,跟这段导体两端的电压成正比，跟这段导体的电阻成反比。（2）公式:I=U/R例题一个100瓦的电灯正常工作时,灯丝电阻是484欧,如果电灯线路的电压是220伏,求灯丝中通过的电流.解:∵R=484欧,U=220伏
∴ I=U/R=220伏/484欧=0.45安
答:灯丝中通过的电流是0.45安例题一个家用电热水器工作时电热丝电阻是44欧,通过的电流是5安,求热水器两端的电压.解:∵R=44欧,I=5安
∴ U=IR= 5安×44欧=220伏
答:热水器两端的电压是220伏.例题某小灯泡中标有”2.4V,0.7A”字样,表示正常工作时电压是2.4伏, 电流是0.7安.求小灯泡正常工作时灯丝的电阻.解:∵ U=2.4伏,I=0.7安
∴ R=U/I=2.4伏/0.7安=3.4欧
答:小灯泡灯丝的电阻3.4欧.例题当某一个电阻两端的电压是6伏是,通过它的电流为0.6安,此时电阻的阻值是多少欧?要使通过它的电流为1安,加在它两端的电压是多少伏? 如果电压增加到12伏,通过电阻的电流是多少安?解:(1)∵ U1=6伏,I1=0.6安
∴ R=U1/I1=6伏/0.6安=10欧
(2) ∵ R=10欧,I2=1安
∴ U2=I2R=1安×10欧=10伏
(3) ∵ R=10欧,U3=12伏
∴ I3=U3/R=12伏/10欧=1.2安
答:7、串联电路和并联电路的特点(1)串联电路的特点：电流强度I总=I1=I2=……..=In电压U总=U1+U2+……. + Un电阻R总=R1+R2+……+Rn7、串联电路和并联电路的特点(2)并联电路的特点：电流强度I总=I1+I2+……..+In电压U总=U1=U2=……. = Un电阻 小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点。测得A、B、C三点的电流，其关系是：ACBA、 IA=IB=IC
B、 IA ＞IB＞ IC＞0
C、 IC＞IB＞IA＞ 0A在“用电流表测电流”的实验中，若分别正确地测量出L1支路的电流I1、L2支路的电流I2和干路中的电流I，如图所示。分析实验中的数据，你可得出并联电路中支路电流和干路电流之间的关系为( ) (A)I1＝I2＝I (B)I1＝I2＞I (C)I1＝I＋I2 (D)I＝I1＋I2D例题有两个导体,电阻分别为10欧和30欧.把它们串联后通过10欧电阻的电流是0.5安,求电源电压是多少?两个电阻上的电压为别是多少?解:∵ R1=10欧,R2=30欧,I=0.5安
在串联电路中, I总=I1=I2, U总=U1+U2
∴ U1=IR1 =0.5安×10欧=5伏
U2=IR2 =0.5安×30欧=15伏
U总=U1+U2 =5伏+15伏=20伏
答:---------.R1、R2两电阻，分别为4欧和8欧.并联后接在电压为12伏的电源上，R1、R2中分别通过的电流有多大？干路中电流有多大? 解:∵ R1=4欧,R2=8欧,U总=12伏
在并联电路中, U总=U1=U2、 I总=I1+I2,
∴ I1=U1/R1 =12伏/4欧=3安
I2=U2/R2 =12伏/8欧=1.5安
I总=I1+I2 =3安+1.5安=4.5安
答:---------. R是滑动变阻器，滑片垂直固定在等臂杠杆中央，且可随杠杆左右转动。杠杆两端分别悬挂着等质量、等体积铁球，此时杠杆平衡。铁球同时分别浸没到同密度的稀硫酸和硫酸铜溶液中。反应一段时间后会观察到（不计铁球体积的变化）：
（1）杠杆右端的铁球表面有 色物质生成。
（2）金属滑片向 偏转
（填“左”或“右”）。
（3）灯泡L比开始时变
（填“亮”或“暗”）。CPDAB+-甲乙当滑动变阻器的滑片向右移动的过程中(设灯泡的电阻不变),灯泡亮度的变化是:A、甲、乙两灯都变亮
B、甲、乙两灯都变暗
C、甲灯变亮、乙灯变暗
D、甲灯变暗、乙灯变亮难题
