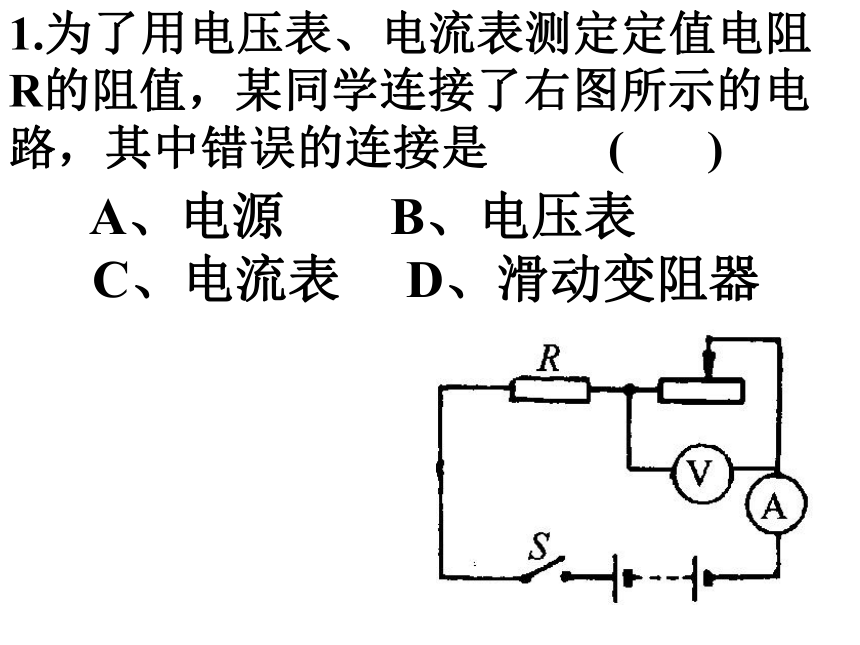

课件12张PPT。电学练习为了用电压表、电流表测定定值电阻R的阻值，某同学连接了右图所示的电路，其中错误的连接是 ( ) A、电源 B、电压表

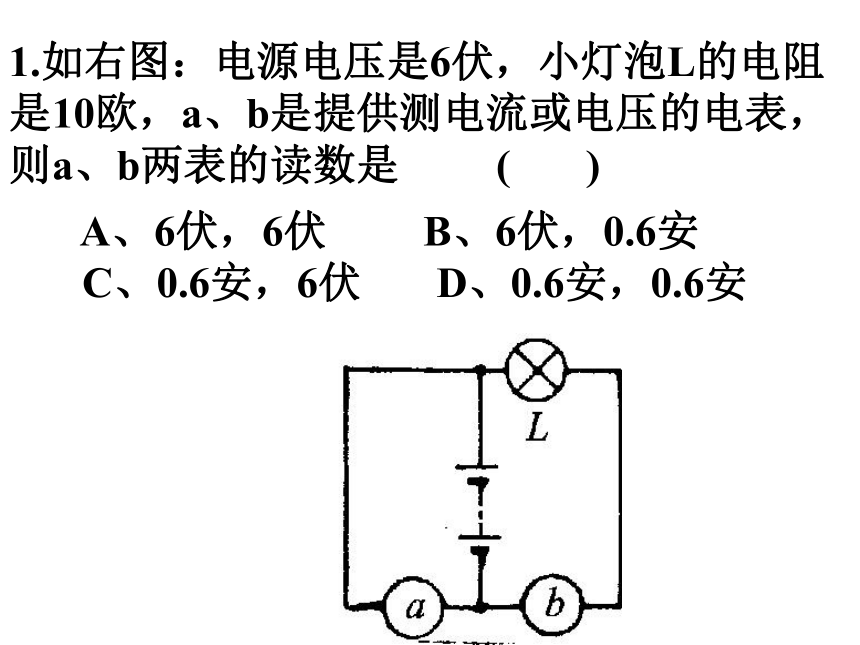

C、电流表 D、滑动变阻器如右图：电源电压是6伏，小灯泡L的电阻是10欧，a、b是提供测电流或电压的电表，则a、b两表的读数是 ( ) A、6伏，6伏 B、6伏，0.6安

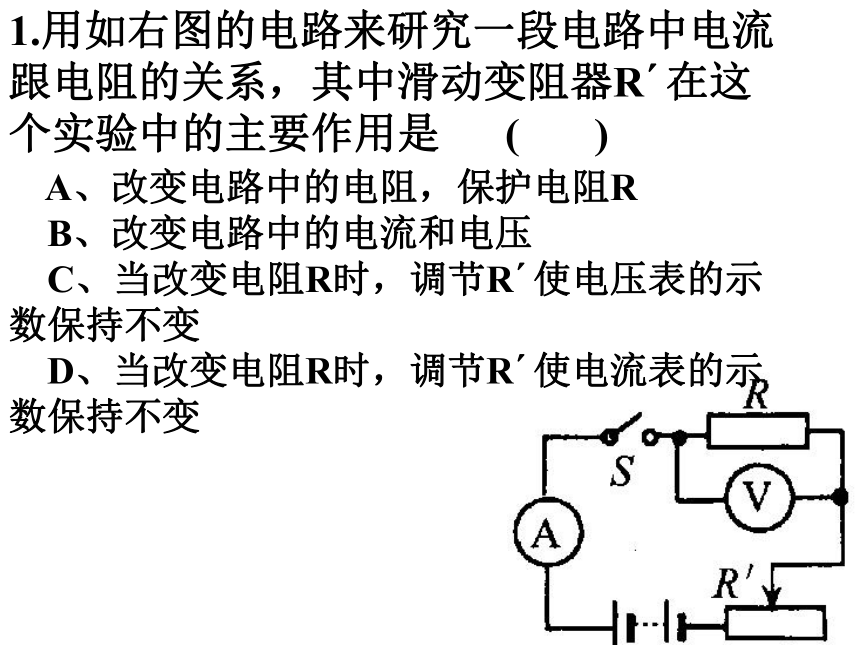

C、0.6安，6伏 D、0.6安，0.6安用如右图的电路来研究一段电路中电流跟电阻的关系，其中滑动变阻器R′在这个实验中的主要作用是 ( ) A、改变电路中的电阻，保护电阻R
B、改变电路中的电流和电压
C、当改变电阻R时，调节R′使电压表的示数保持不变

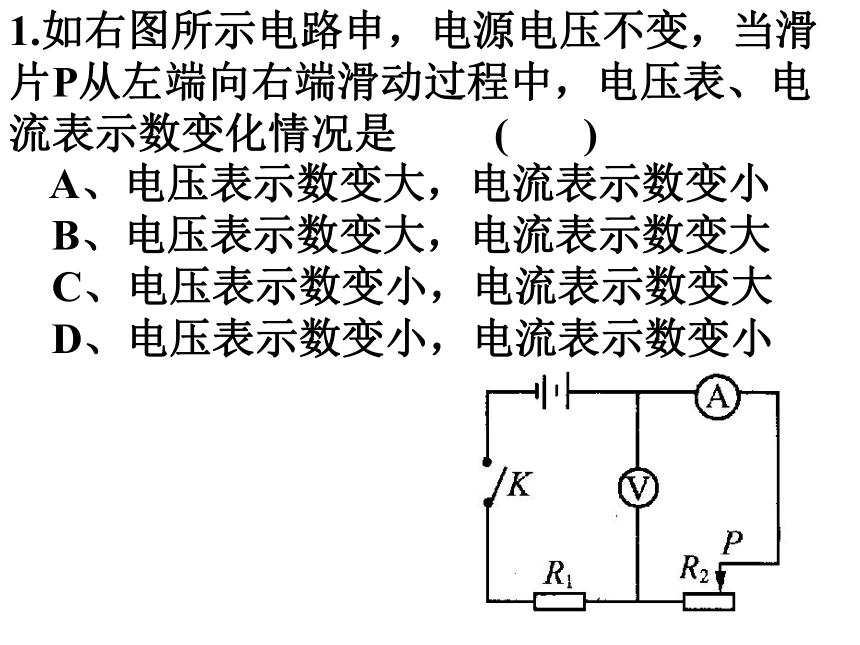

D、当改变电阻R时，调节R′使电流表的示数保持不变如右图所示电路申，电源电压不变，当滑片P从左端向右端滑动过程中，电压表、电流表示数变化情况是 ( ) A、电压表示数变大，电流表示数变小
B、电压表示数变大，电流表示数变大
C、电压表示数变小，电流表示数变大

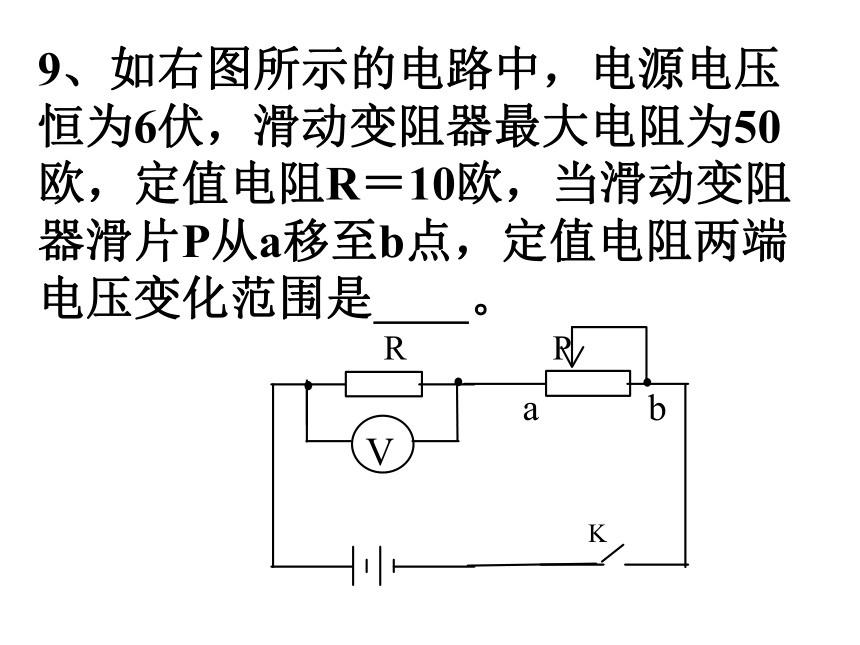

D、电压表示数变小，电流表示数变小9、如右图所示的电路中，电源电压恒为6伏，滑动变阻器最大电阻为50欧，定值电阻R＝10欧，当滑动变阻器滑片P从a移至b点，定值电阻两端电压变化范围是 。
10、如下图所示电路，电源电压保持不变，当滑片P向下移动时，伏特表示数将 ，安培表示数将 。（填“变大”、“变小”或“不变”）
3、如下图所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，三个电表都能正常工作，则下列正确说法 ( ）
B．a、b、c都是伏特表
C．b、c是安培表，而a是伏特表
D．a、b是伏特表，而c是安培表
A．a、b、c都是安培表
42、如图所示，R1、R2两电阻，阻值分别为10Ω和15Ω，电源电压为9V，电压表的示数为6V，闭合开关S后，求：
①通过R2的电流有多大？
②通过电流表的电流为多大？
③流过R1、R2两个电阻的电流和两个电阻阻值有什么关系？一个定值电阻两端的电压是3伏时，通过的电流是0.5安。如果将此电阻接到5伏的电路中，能不能用量程是0~~0.6安的电流表来测量通过该电阻的电流?如右图，电源电压不变，灯L1的电阻是15欧，当S接在a点时，电流表的示数是0.4安；当S接在b点时，电流表的示数是0.3安，则灯L2的电阻多大?
把定值电阻R1与一个阻值为6欧的电阻R2并联后接到电源上，通过R1的电流是l安，通过R2的电流是2安，求：
(1)电源电压
(2)定值电阻R1的值
C、电流表 D、滑动变阻器如右图：电源电压是6伏，小灯泡L的电阻是10欧，a、b是提供测电流或电压的电表，则a、b两表的读数是 ( ) A、6伏，6伏 B、6伏，0.6安
C、0.6安，6伏 D、0.6安，0.6安用如右图的电路来研究一段电路中电流跟电阻的关系，其中滑动变阻器R′在这个实验中的主要作用是 ( ) A、改变电路中的电阻，保护电阻R
B、改变电路中的电流和电压
C、当改变电阻R时，调节R′使电压表的示数保持不变
D、当改变电阻R时，调节R′使电流表的示数保持不变如右图所示电路申，电源电压不变，当滑片P从左端向右端滑动过程中，电压表、电流表示数变化情况是 ( ) A、电压表示数变大，电流表示数变小
B、电压表示数变大，电流表示数变大
C、电压表示数变小，电流表示数变大
D、电压表示数变小，电流表示数变小9、如右图所示的电路中，电源电压恒为6伏，滑动变阻器最大电阻为50欧，定值电阻R＝10欧，当滑动变阻器滑片P从a移至b点，定值电阻两端电压变化范围是 。
10、如下图所示电路，电源电压保持不变，当滑片P向下移动时，伏特表示数将 ，安培表示数将 。（填“变大”、“变小”或“不变”）
3、如下图所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，三个电表都能正常工作，则下列正确说法 ( ）
B．a、b、c都是伏特表
C．b、c是安培表，而a是伏特表
D．a、b是伏特表，而c是安培表
A．a、b、c都是安培表
42、如图所示，R1、R2两电阻，阻值分别为10Ω和15Ω，电源电压为9V，电压表的示数为6V，闭合开关S后，求：
①通过R2的电流有多大？
②通过电流表的电流为多大？
③流过R1、R2两个电阻的电流和两个电阻阻值有什么关系？一个定值电阻两端的电压是3伏时，通过的电流是0.5安。如果将此电阻接到5伏的电路中，能不能用量程是0~~0.6安的电流表来测量通过该电阻的电流?如右图，电源电压不变，灯L1的电阻是15欧，当S接在a点时，电流表的示数是0.4安；当S接在b点时，电流表的示数是0.3安，则灯L2的电阻多大?
把定值电阻R1与一个阻值为6欧的电阻R2并联后接到电源上，通过R1的电流是l安，通过R2的电流是2安，求：
(1)电源电压
(2)定值电阻R1的值
