电功率实验设计[上学期]

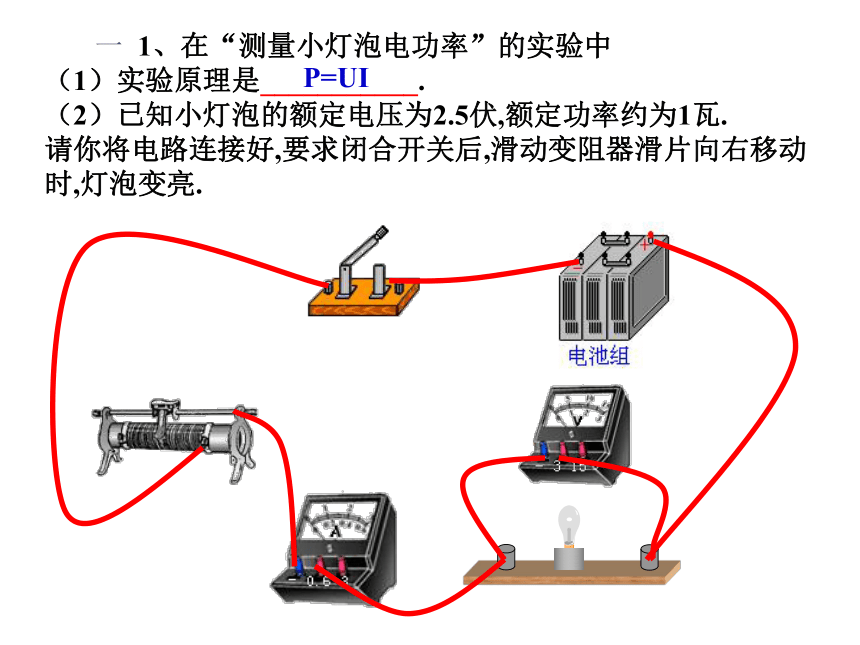

课件12张PPT。欢迎各位老师指导!!向各位老师学习!!执教:象中 周欣电功率实验设计 一 1、在“测量小灯泡电功率”的实验中
（1）实验原理是___________.
（2）已知小灯泡的额定电压为2.5伏,额定功率约为1瓦.
请你将电路连接好,要求闭合开关后,滑动变阻器滑片向右移动时,灯泡变亮.
P=UI （4）某同学正确连接电路后闭合开关，发现电压表的示数
为2伏，为了测小灯泡的额定功率，下一步进行的操作
是____________________________________,操作后电流表
的示数为0.48安培,则该灯的额定功率为______;若移动滑动
变阻器使电流表示数为0.5安培,则该灯的实际功率为_______,

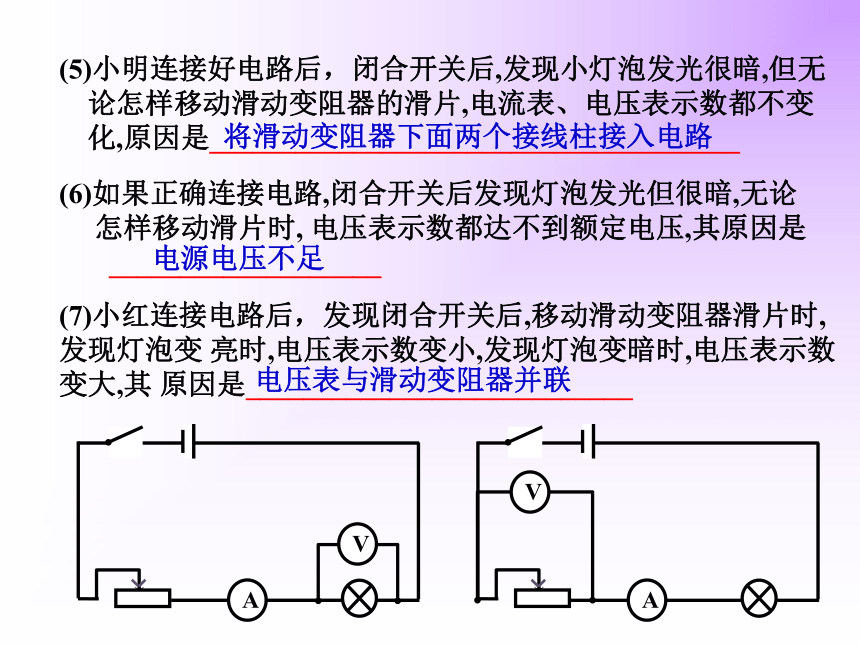

额定功率_______(选填变大、变小、不变)向右移动滑片使电压表的示数为2.5V1.2W1.3W不变(5)小明连接好电路后，闭合开关后,发现小灯泡发光很暗,但无
论怎样移动滑动变阻器的滑片,电流表、电压表示数都不变
化,原因是_____________________________________
将滑动变阻器下面两个接线柱接入电路(7)小红连接电路后，发现闭合开关后,移动滑动变阻器滑片时,发现灯泡变 亮时,电压表示数变小,发现灯泡变暗时,电压表示数变大,其 原因是___________________________电压表与滑动变阻器并联(6)如果正确连接电路,闭合开关后发现灯泡发光但很暗,无论
怎样移动滑片时, 电压表示数都达不到额定电压,其原因是

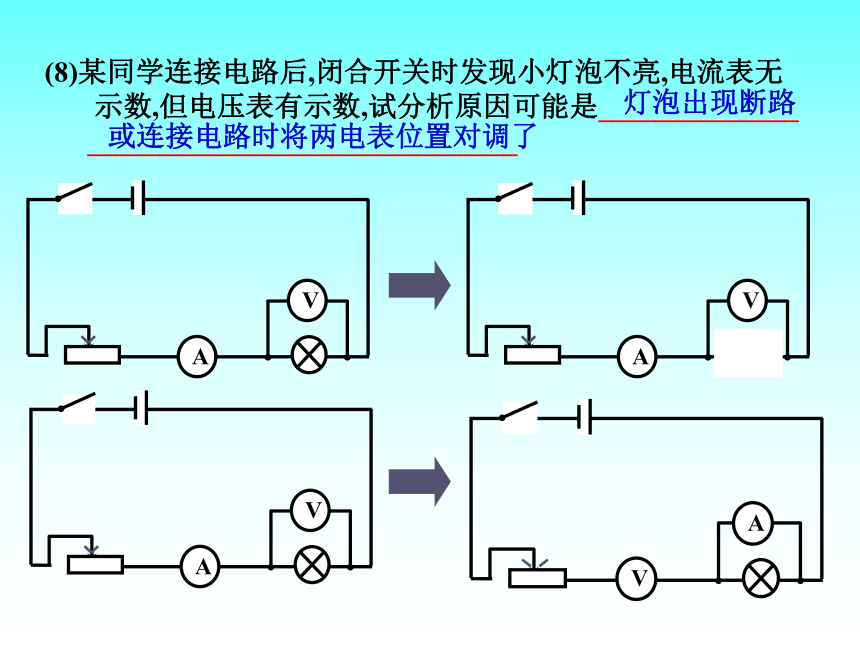

___________________电源电压不足(8)某同学连接电路后,闭合开关时发现小灯泡不亮,电流表无
示数,但电压表有示数,试分析原因可能是______________
______________________________灯泡出现断路或连接电路时将两电表位置对调了(9)某同学通过实验测得数据如下表 (量程0-3V，0-0.6A) :物理量次数12 3电压U/V电流 I/A电功率平均值P/W电阻R/?2.02.53.00.90.20.22①在整理数据时发现有一次数据明显有误,请指出并说明原因 ②利用测得的电压和电流值计算出电阻,你发现了什么？
其原因是________________________________灯泡电阻随温度的变化而变化③表格设计中电功率平均值这一栏合理吗,为什么？不合理,取平均值的意义在于减小实验中操作者的人为误差。11.112.513.60.18 二、电源电压6V,小灯泡的额定电压3.8V,电压表0~15V量程坏了,而0~3V量程完好,其它器材完好,设计一个实验方案,测出小灯泡的额定功率 . (1)画出设计的实验电路图;
(2)简述实验操作步骤 三、一个阻值为10欧姆的电阻、电源（电压未知）
滑动变阻器、开关各一个，电流表两个，导线若
干，你能测出一个标有“3伏 ？瓦”灯的额定功率
吗？画出电路图并简述实验步骤，最后写出额定
功率的表达式。(不考虑电阻随温度发生改变)只有一个电流表可以测量吗???四、一个阻值为10欧姆的电阻、电源（电压未知）
滑动变阻器、开关各一个，电压表一个，导线若
干，你能测出一个标有“3伏 ？瓦”灯的额定功率
吗？画出电路图并简述实验步骤，最后写出额定
功率的表达式。 (不考虑电阻随温度发生改变) 五 、某同学利用电源、电流表、电压表、开关、标
有“50欧姆 2安培”字样的滑动变阻器和若干导线测定
小灯泡的额定功率。其中灯泡上所标“0.3安培”字样
清晰可见,电压表0—15伏档损坏，小灯泡的额定功率
约为1.5瓦左右.该同学实验步骤正确,当闭合开关时,
电压表和电流表的示数分别为2伏和0.2安培,接着他边
思考边实验,直到小灯泡正常发光,这时滑动变阻器的
滑片恰好在中点上(即变阻器接入电路的电阻为25欧姆)
(1)画出小灯泡正常发光时的电路图.
(2)求出小灯泡的额定功率
谢谢同学们，再见!!
