2005年复习电功率[上学期]

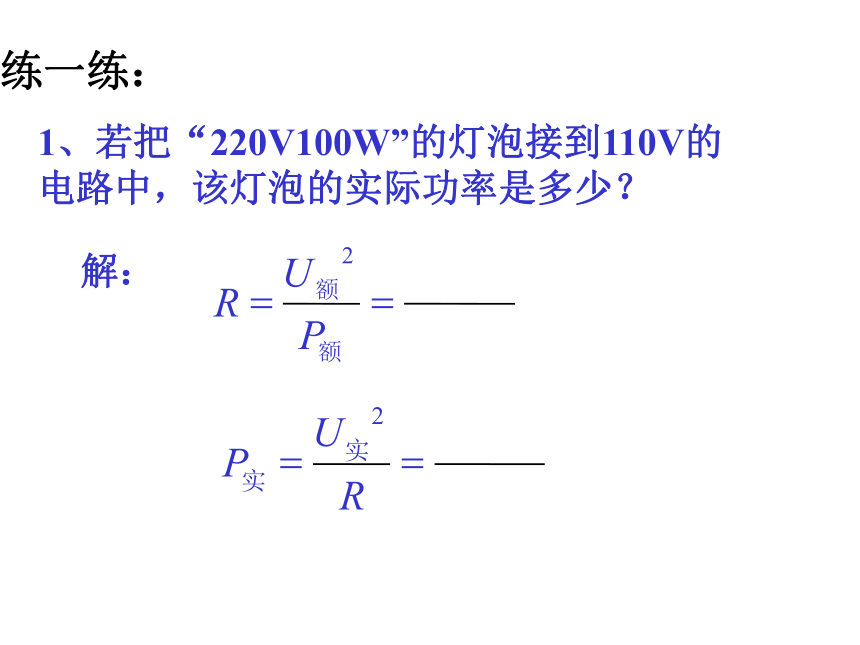

课件16张PPT。电功率复习试说出该字样表示的物理意义.猜一猜220V 40W问题：根据上面所给的信息再加上一个条件你又可以设计出多少问题？比比看，看谁设计的问题多！想一想现在有两个铭牌模糊的普通灯泡，你怎么帮助鉴别？？？（几种方法） ？ ？1、若把“220V100W”的灯泡接到110V的电路中，该灯泡的实际功率是多少？解：练一练：分析：

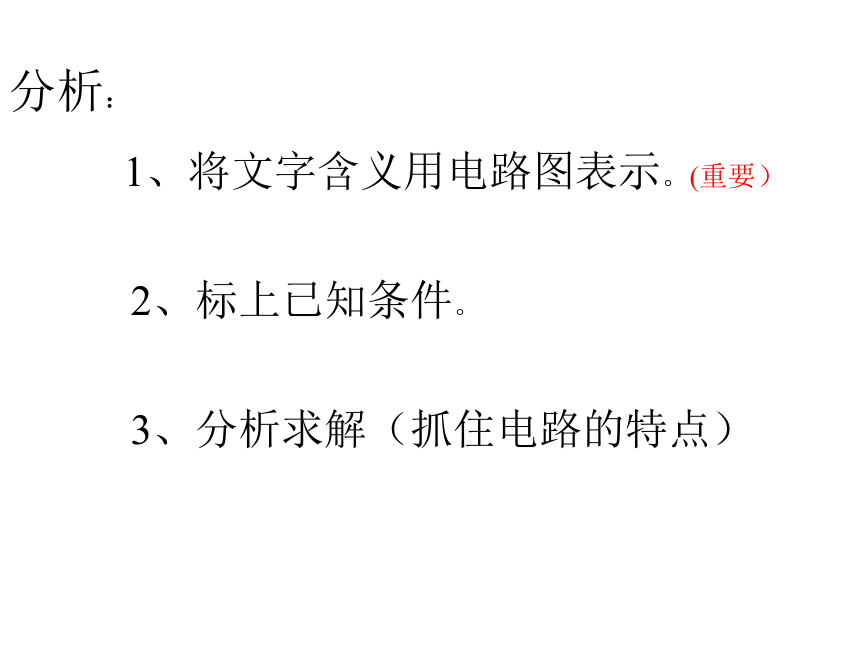

1、将文字含义用电路图表示。(重要）
2、标上已知条件。

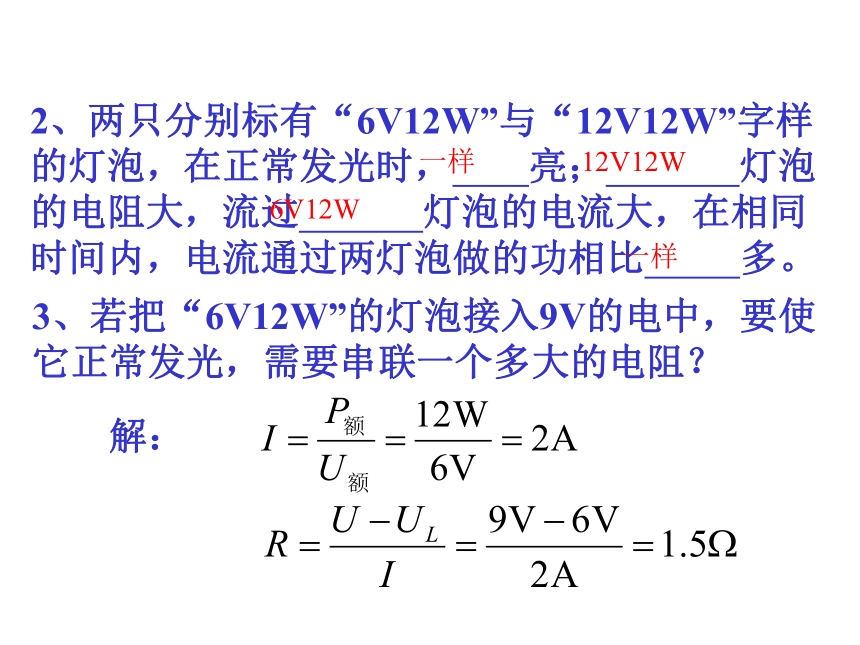

3、分析求解（抓住电路的特点）2、两只分别标有“6V12W”与“12V12W”字样的灯泡，在正常发光时， 亮； 灯泡的电阻大，流过 灯泡的电流大，在相同时间内，电流通过两灯泡做的功相比 多。3、若把“6V12W”的灯泡接入9V的电中，要使它正常发光，需要串联一个多大的电阻？一样12V12W6V12W一样解：RU=220V如图所示，电源电压为
220V，R是标有
“220V40W”的电烙铁。
问题：
电烙铁在间断使用过程中时时刻刻保持比较高的温度，这样比较浪费电能，那么我们如何想办法在不使用的过程中保持适当的温度而达到节约的目的呢？4、5、如图2所示，电源电压为220V，R是标有 “220V40W”的电烙铁，L是标有“PZ220-40”的灯泡。当S闭合时，电烙铁正常工作；当S断开时，电烙铁处于保温状态。有同学认为：在保温状态时，灯和电烙铁同时工作，相同时间内消耗的电能一定比电烙铁正常工作时消耗的电能多。你认为如何？通过计算回答如图是某节能型家用电饭锅简化的电路图。当S1 S2都闭合时，R1、R2 两个发热体同时给锅加热，处于高温加热状态。当只闭合S1时，处于保温状态。已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭锅保温状态时的功率为40W。试求：
（1）高温加热状态时，通过R2的电流是多少安？
（2）低温保温状态时，R1 的阻值是多少欧？
（3）如果做一次米饭（高温加热状态）
用30min，则消耗多少电能？6、【例题分析】【例题分析】分析：该题一共有两种情况：（1）低温保温状态时：只闭合S1，只有 R1接在电路中。（2）高温加热状态时：S1 S2都闭合，R1、R2 两个发热体并联，电路如图。 （R1 = U2 / P1） I2 = U / R2 W =（P1+P2）t已知：电压U=220V， R1消耗的功率P1=40W
求： R1的阻值已知：电压U=220V，R2=88Ω
求：通过R2的电流和高温加热
30min，消耗多少电能。P2=U2/ R2能力提高：7、把“6V12W”和“6V6W”的两个小灯泡串联在电路中，则它们通过的电流之比 ；两端电压之比 ；实际消耗的功率之比 ；相同时间内电流所做的功之比为 ；产生的热量之比 。8、把“6V12W”和“6V3W”的两个小灯泡并联在电路中，则通过它们的电流之比为 ；两端的电压之比为 ；实际消耗的功率之比为 ；相同时间内电流所做的功之比为 ；产生的热量之比为 。1：11：21：21：21：24：11：14：14：14：19、如图所示，L为一盏标有“6V12W”字样的电灯，R为变阻器，电源电压是12V求：
（1）灯泡的电阻是多少？
（2）将变阻器的阻值调到多大时，才能使L和R消耗的功率相等？
（3）当L实际功率为4瓦时，L两端的电压是多大？此时变阻器的阻值应调到多大？U电功率定量的计算应用分析电功率的测量电功电热第二章总结定义及意义公式及单位焦耳定律定义公式单位？ ！！！
