滑轮[下学期]

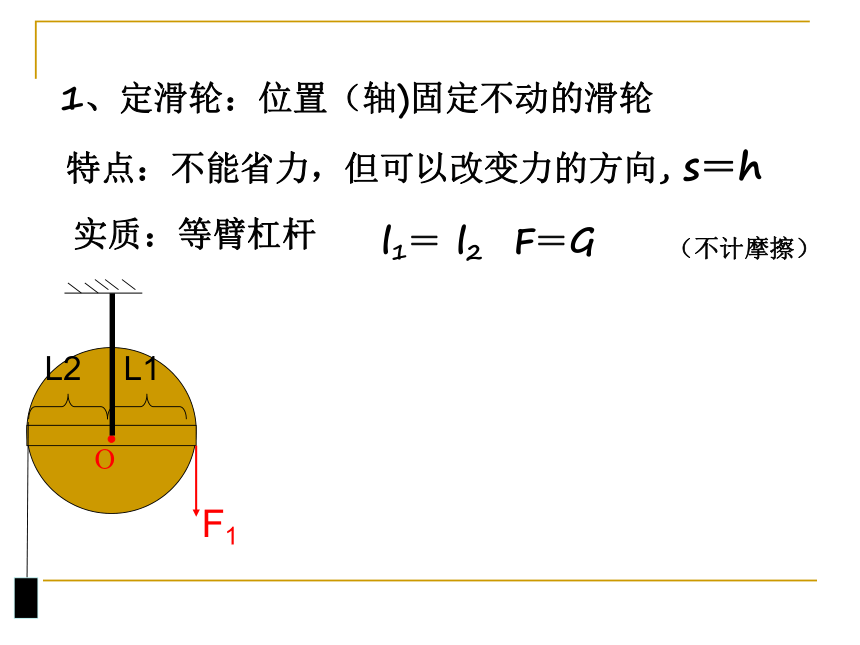

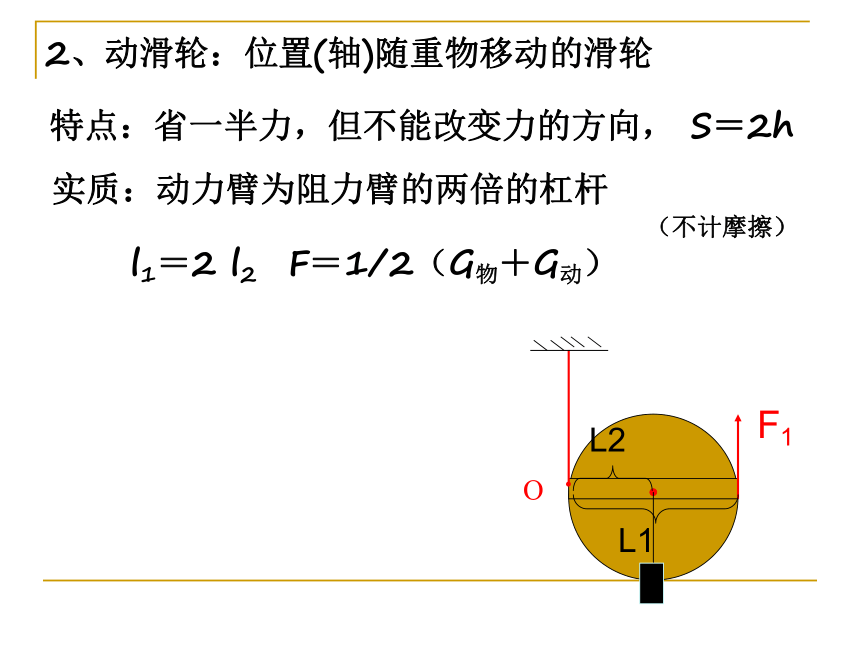

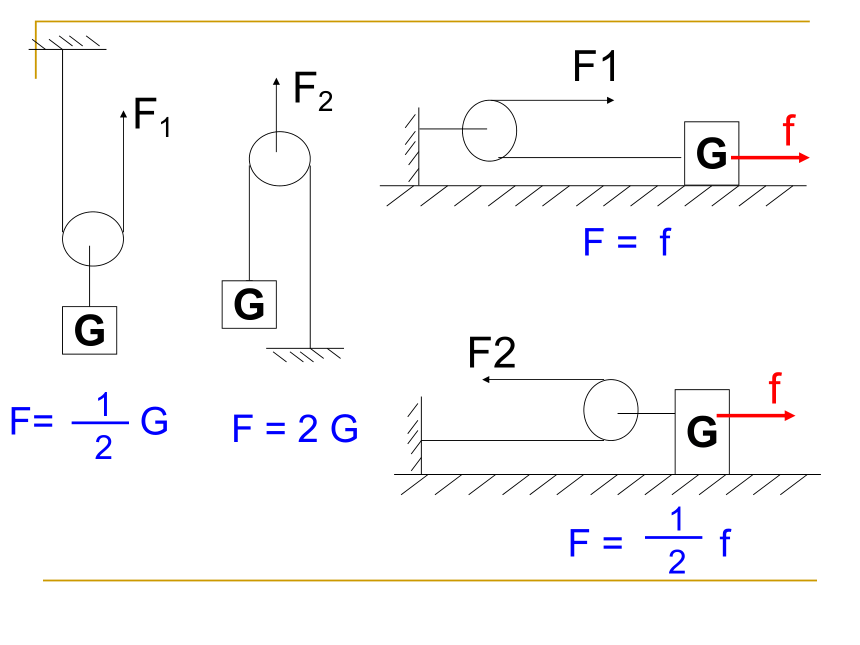

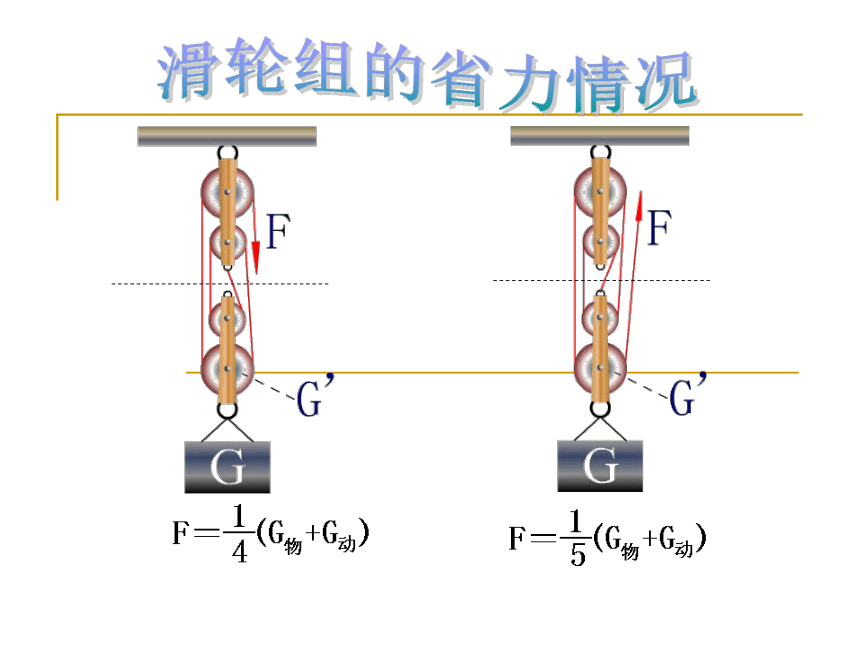

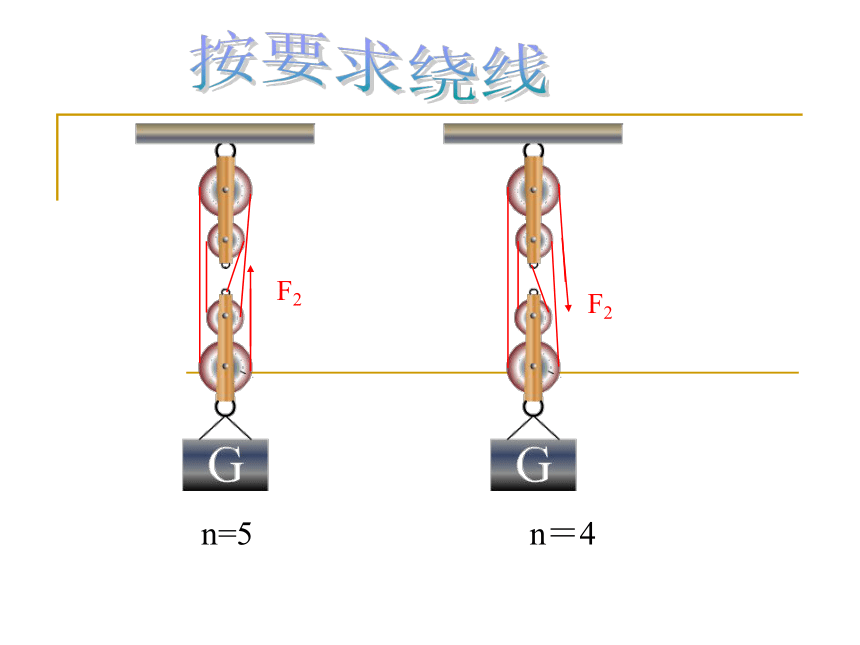

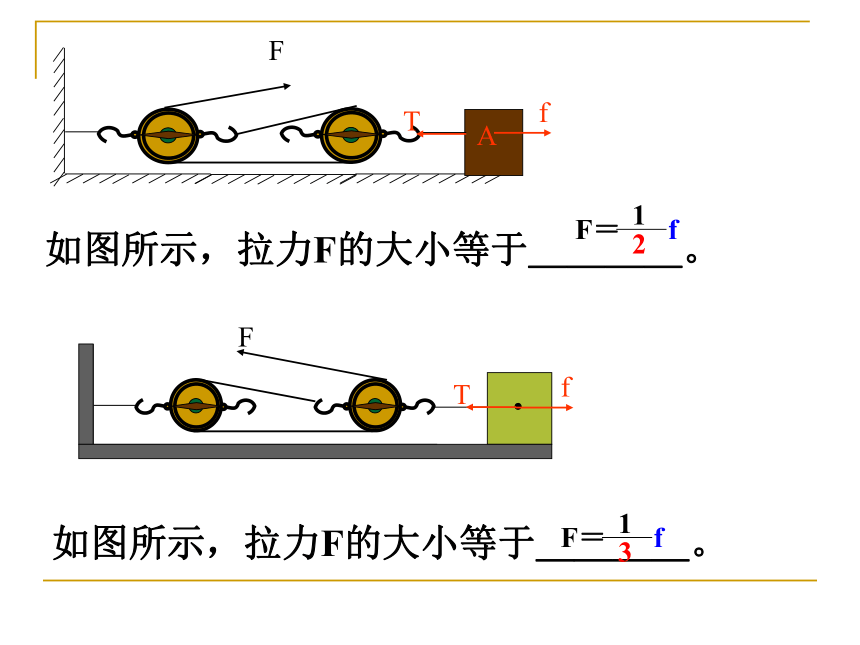

课件14张PPT。1、定滑轮：位置（轴)固定不动的滑轮实质：等臂杠杆特点：不能省力，但可以改变力的方向, s＝h l1＝ l2　 F＝G（不计摩擦）O2、动滑轮：位置(轴)随重物移动的滑轮特点：省一半力，但不能改变力的方向， S＝2h实质：动力臂为阻力臂的两倍的杠杆 l1＝2 l2　 F＝1/2（G物＋G动）（不计摩擦）F1·O使用滑轮组时，重物与动滑轮的总重由几段绳子承担，提起重物所用的力就是总重的几分之一。（f＝0）滑轮组的省力情况按要求绕线n=5　　　　 　 　 n＝4如图所示，拉力F的大小等于＿＿＿＿。如图所示，拉力F的大小等于＿＿＿＿。F = 2 GF = f 如图物重G=100牛，滑轮重、滑轮轴心摩擦均不计，弹簧秤的示数为10牛，则拉力F= 牛，物体与桌面摩擦力为 牛。若物体移动1米，则拉力F的作用点移动 米。若物体匀速向右速度是0.02米/秒，拉力F端的速度是 米/秒。F20100.50.01根据承担总重的绳子段数3段，想象其中的滑轮组装方式。现代曹冲称象怎样组装的滑轮组？若钢棒重力、弹簧秤拉力及摩擦忽略不计，则吊车上应使用至少能承受多大力的绳子？　　报导说，提起大象的铁笼质量为0.6吨，称量出大象的质量：2.4吨。吊车所需承受的总阻力：
F总=G总+F拉
=（600千克+2400千克）×10牛/千克
=3×104牛绳子的拉力：测均匀杠杆的自重
将一粗细均匀的硬棒水平放置在桌面上，硬棒的一端支着桌面，另一端用与桌面垂直向上的力抬起硬棒，当刚好能抬起时，测得抬起硬棒的力大小为G，则该硬棒的重力是多少？F如图将两段横截面积不同的铁柱焊接在一起并在焊接处悬挂起来，处于水平平衡状态。则两段铁柱质量哪个大？右端的大9、如图，绕在定滑轮上的两端分别挂有实心的铁球A、B，A球浸没在水中，B球浸没在煤油中，整个装置保持平衡，如将水杯、油杯同时撤去，则（ ）
A、A球下降 B、B球下降
C、仍然平衡 D、无法确定 水 煤油A10、某建筑工地上正在进行的一台起重机吊臂上的滑轮组，由电动机向滑轮组提供动力，匀速提升重5.98×104牛的物体，不计一切摩擦，求：1）若不计机械自重，钢绳上承受的拉力为多大？2）若不计绳重，已知动滑轮及铁钩重为200牛，在重物以0.5米/秒的速度匀速升高20米的过程中，电动机对滑轮组做了多少功？功率多大？1.96×104牛 1.2×106焦3×104瓦
