杠杆原理及应用[上学期]

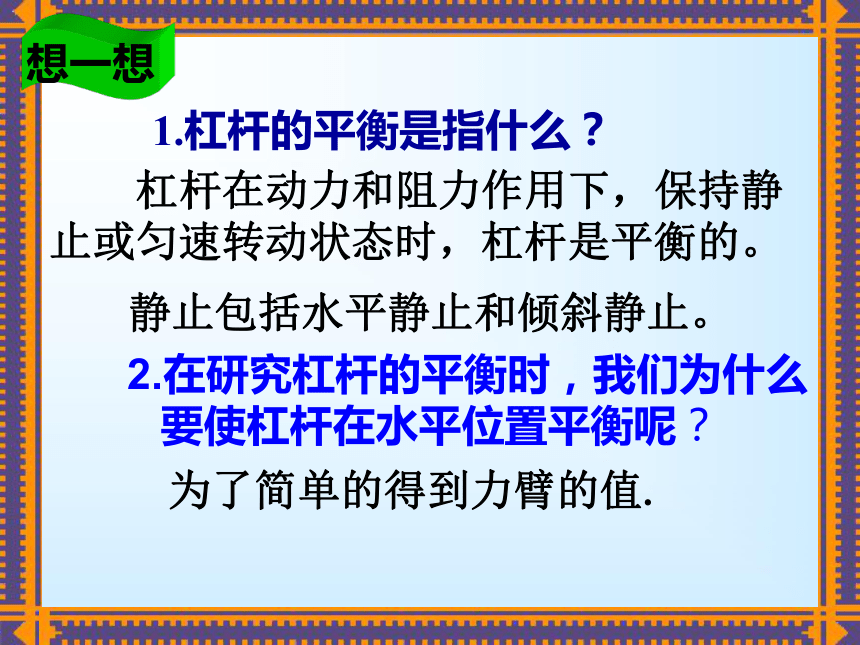

课件22张PPT。杠杆原理及应用1.杠杆的平衡是指什么？2.在研究杠杆的平衡时，我们为什么要使杠杆在水平位置平衡呢？想一想 　杠杆在动力和阻力作用下，保持静止或匀速转动状态时，杠杆是平衡的。 静止包括水平静止和倾斜静止。为了简单的得到力臂的值.一、杠杆平衡条件

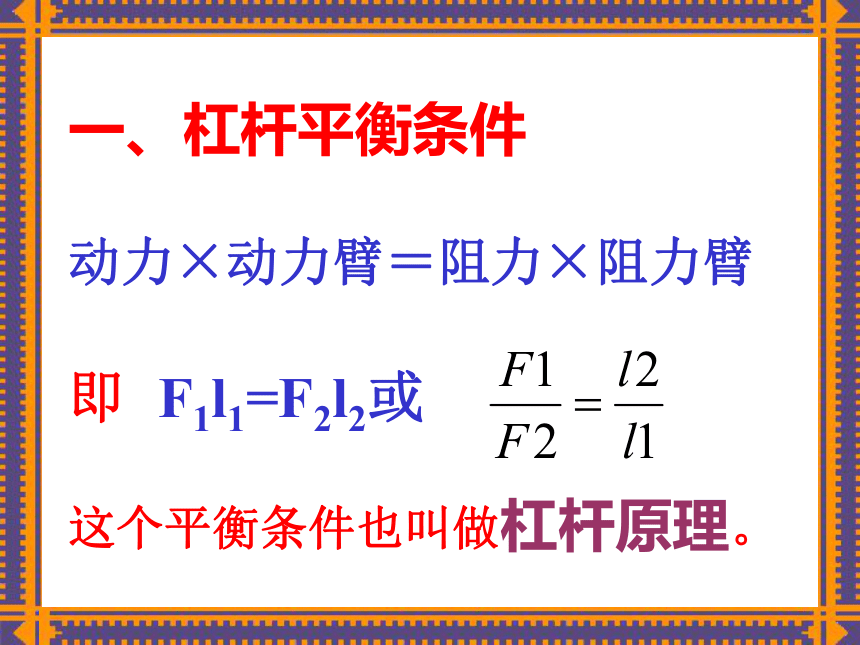

动力×动力臂＝阻力×阻力臂
即 F1l1=F2l2或

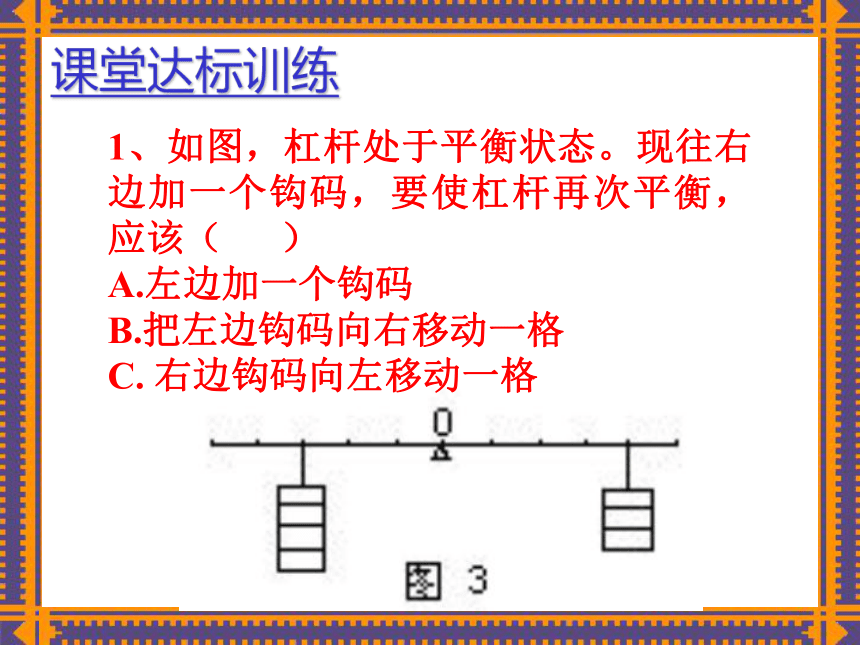

这个平衡条件也叫做杠杆原理。1、如图，杠杆处于平衡状态。现往右边加一个钩码，要使杠杆再次平衡，应该（ ）
A.左边加一个钩码
B.把左边钩码向右移动一格
C. 右边钩码向左移动一格

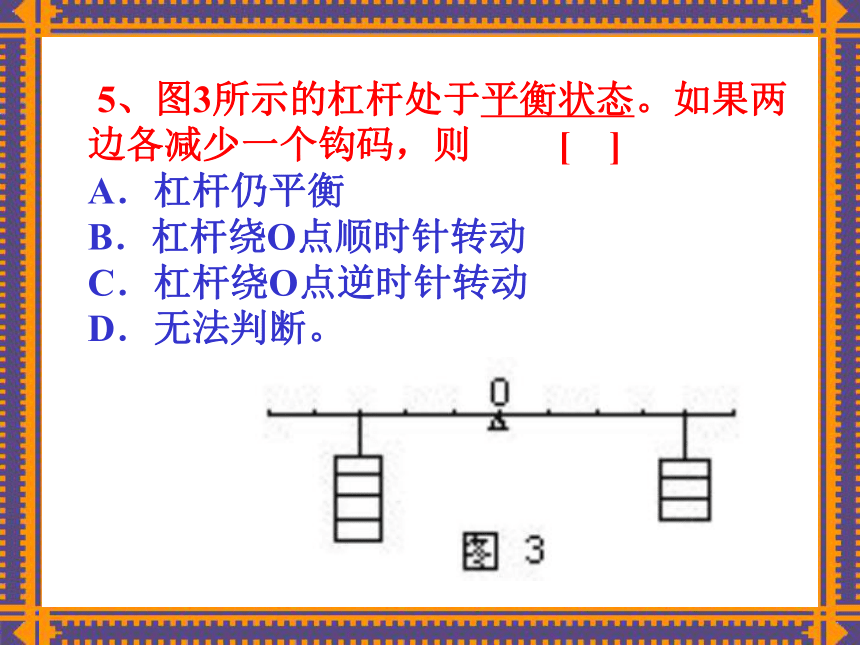

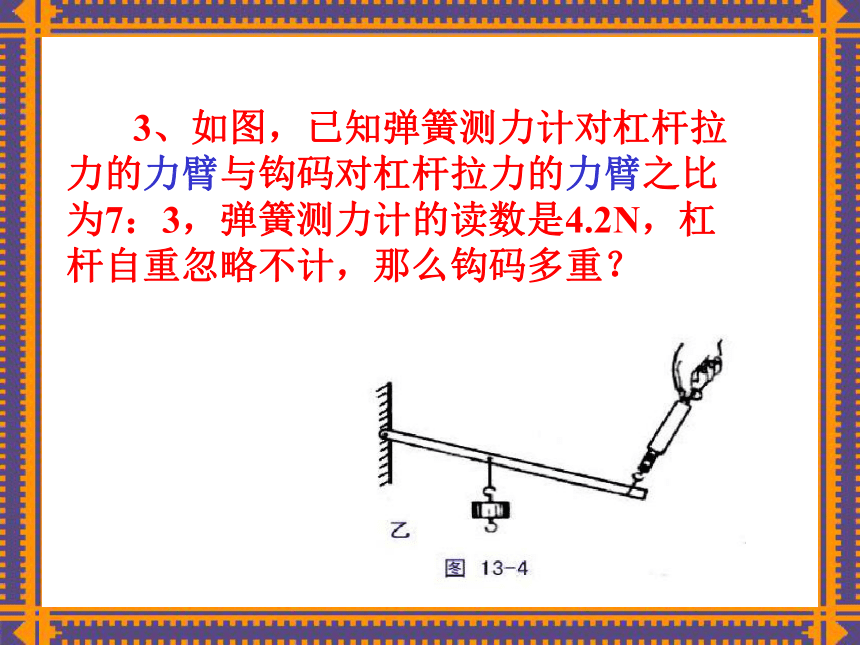

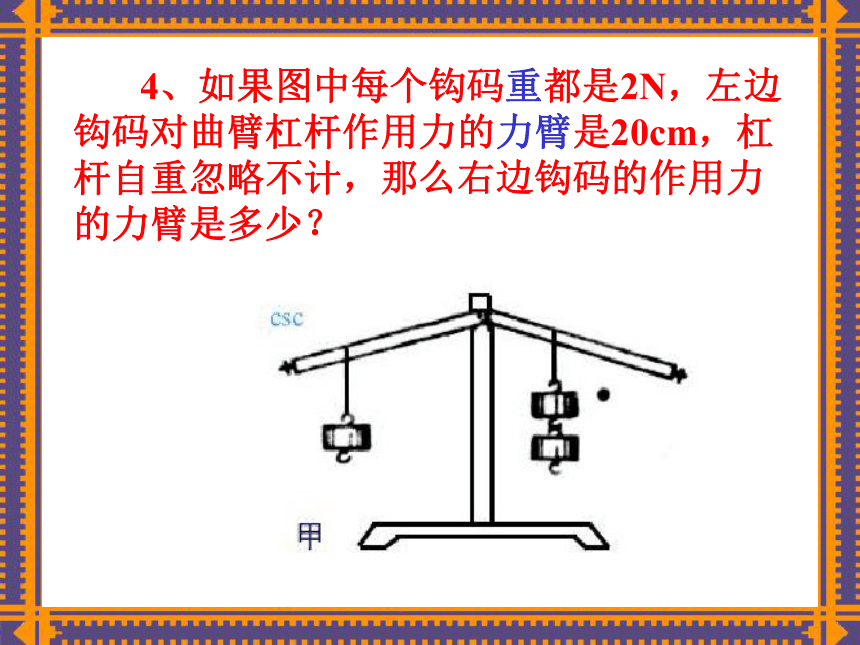

课堂达标训练2、如图，拉力F作用在杠杆AC的中点B上，使杠杆在水平位置平衡，如果AC=1.2米，这时重力G的力臂是 米；如果重力为10牛，则拉力是 牛。 3、如图，已知弹簧测力计对杠杆拉力的力臂与钩码对杠杆拉力的力臂之比为7：3，弹簧测力计的读数是4.2N，杠杆自重忽略不计，那么钩码多重？ 4、如果图中每个钩码重都是2N，左边钩码对曲臂杠杆作用力的力臂是20cm，杠杆自重忽略不计，那么右边钩码的作用力的力臂是多少？ 5、图3所示的杠杆处于平衡状态。如果两边各减少一个钩码，则 　　[　]A．杠杆仍平衡　　　 　　B．杠杆绕O点顺时针转动C．杠杆绕O点逆时针转动　　 D．无法判断。

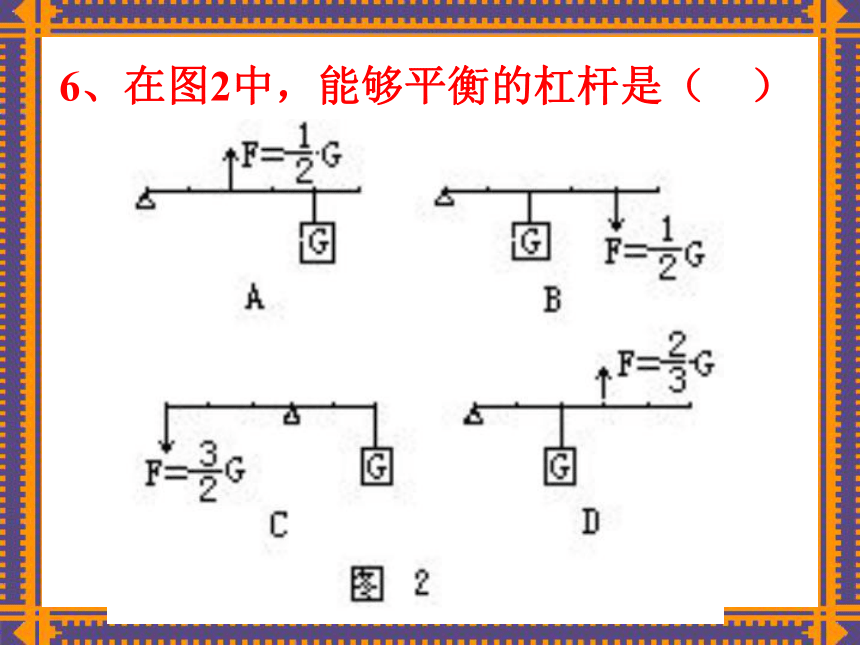

6、在图2中，能够平衡的杠杆是（ ） 　　　　　
　7、关于杠杆平衡条件，下列表达式中正确的是 　　　　[　 ]
　　
二、杠杆的应用由F1l1=F2l2知道：若l1>l2 则F1F2若l1=l2 则F1=F2省力杠杆费力杠杆等臂杠杆练习：判断下列杠杆中，哪些是省力杠杆，哪些是费力杠杆？该杠杆是 杠杆O省力铡 刀l1＞l2省力羊角锤l1＞l2省力铁锹费力 l1＜l2钓鱼杆费力天平 l1＜l2 l1 = l2不省力,也不费力常见杠杆中,哪些使用时可以省力?哪些使用时要费力?它们的动力臂与阻力臂的关系怎样?省力杠杆费距离，费力杠杆省距离 三、简单机械不省功
