杠杆[上学期]

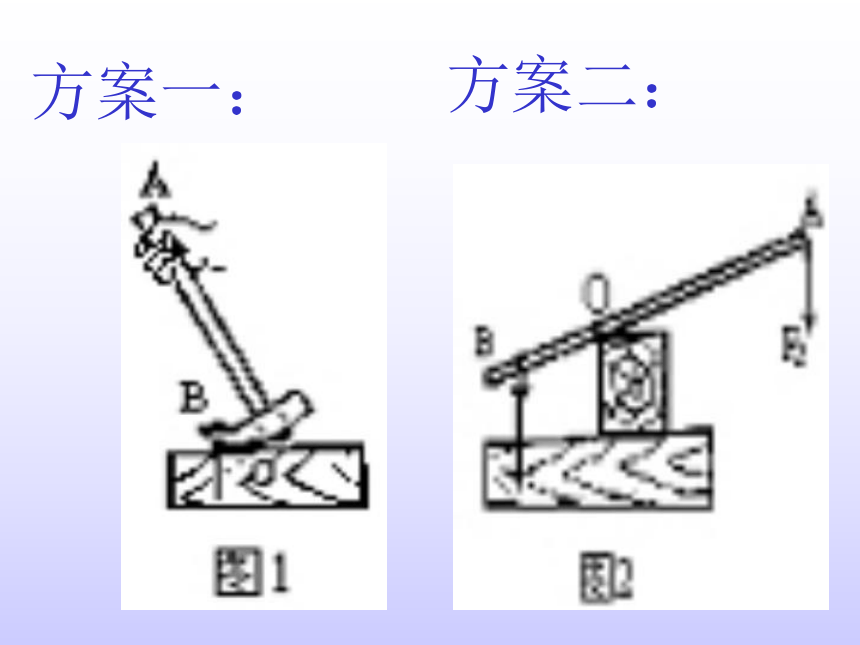

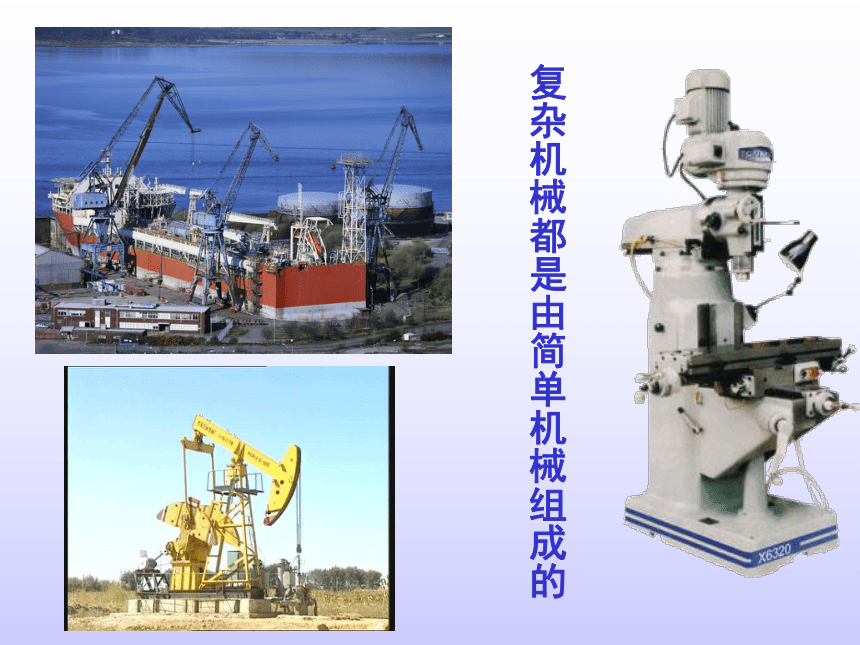

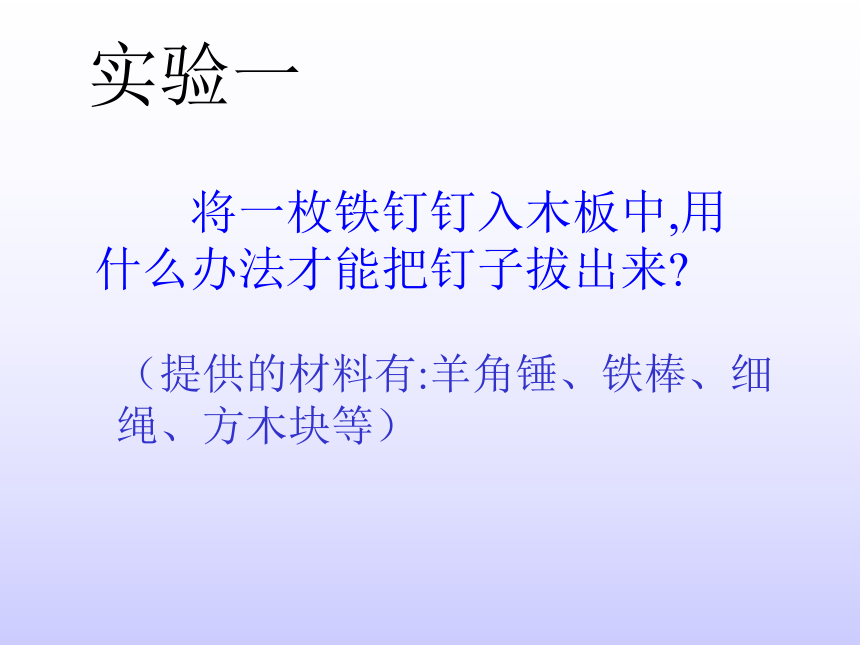

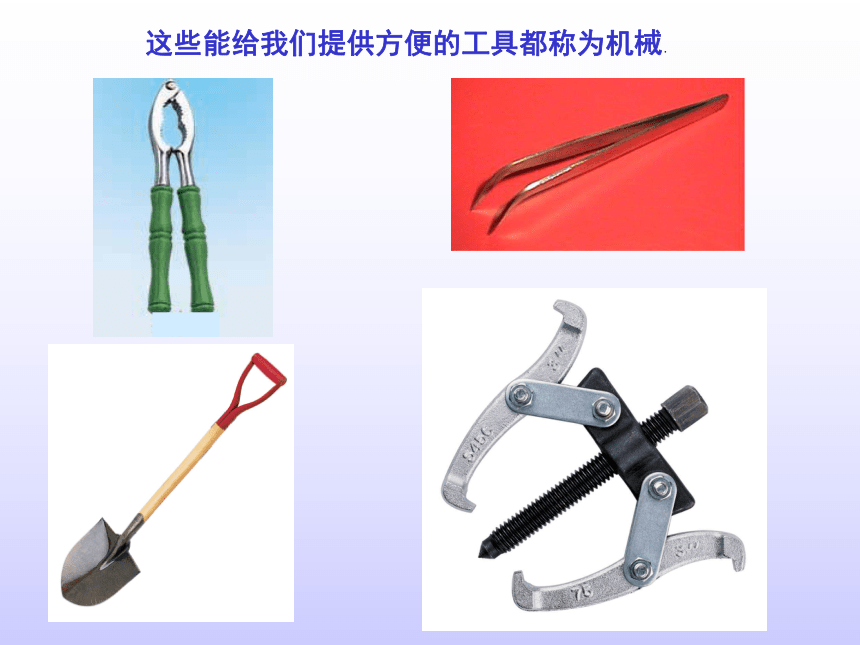

课件18张PPT。第三节 简单机械杠杆这些能给我们提供方便的工具都称为机械． 复杂机械都是由简单机械组成的实验一　　将一枚铁钉钉入木板中,用什么办法才能把钉子拔出来?（提供的材料有:羊角锤、铁棒、细绳、方木块等）方案一：
方案二：
它们都是杠杆，有什么共同特点？以上杠杆的共同特点是：在力的作用下，绕着固定点转动实验二用一根软棒来撬木板上的铁钉，看看是否能成功？这是杠杆吗？什么是杠杆？在力的作用下能够绕固定点转动的硬棒
撬棒在撬石头的过程中时怎么样运动的？支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力讨论
　　在撬棒撬石头的过程中杠杆会不会受到其他因素的影响？提示：
　　　例如动力、阻力的作用点和方向动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离力的作用线：过力的作用点，沿力的方向的直线（力的作用线）动力臂阻力臂动力阻力（力的作用线)o支点杠杆“五要素”?（1）辨认杠杆；
（2）先找支点O；
（3）过力的作用点沿力的方向画出力的作用线。
画力臂的方法是：思考：　将你的头部抬起，或双脚踮起。你的头部或脚板是否可以看作杠杆？支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力阻力臂(L2)：从支点到阻力作用线的垂直距离　杠杆的概念：在力的作用下能够绕固定点转动
的硬棒 动力臂(L1)：从支点到动力作用线的垂直距离小结:
