杠杆[下学期]

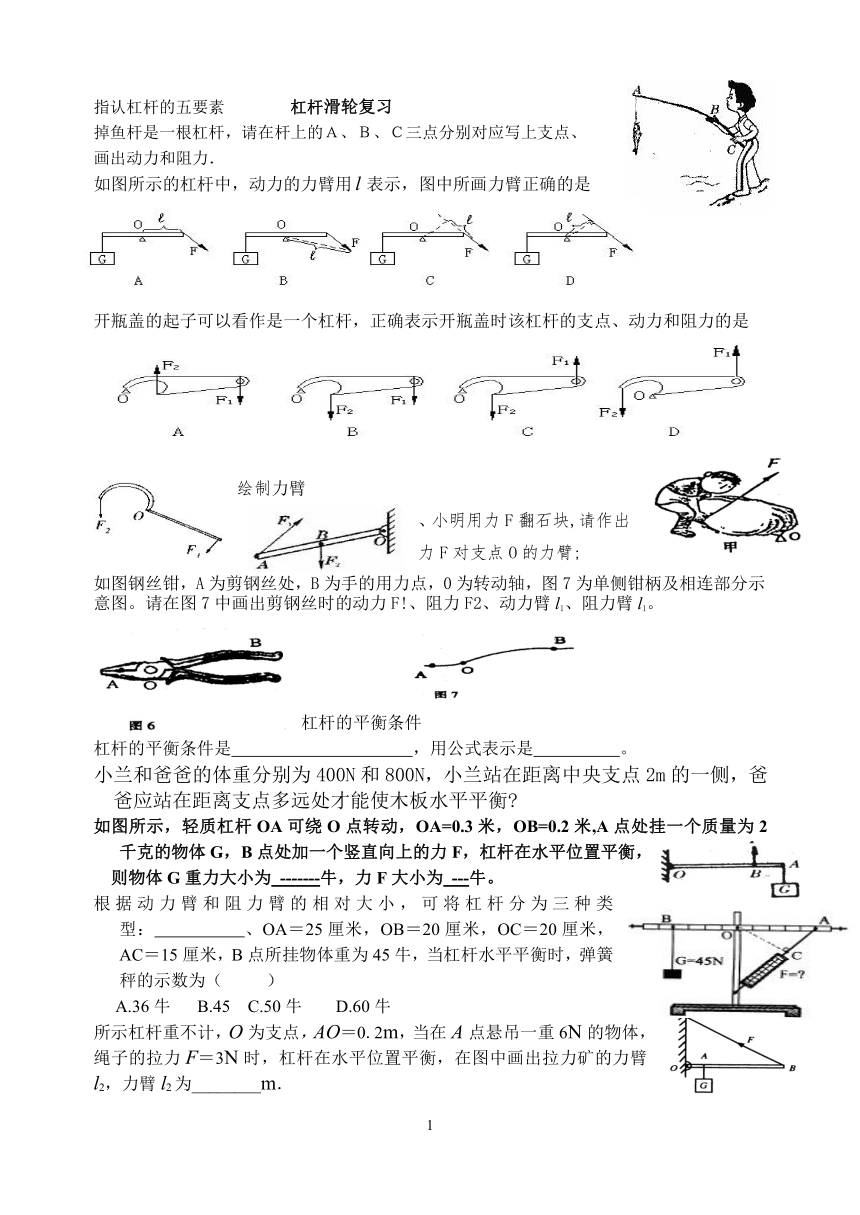

指认杠杆的五要素 杠杆滑轮复习
掉鱼杆是一根杠杆，请在杆上的Ａ、Ｂ、Ｃ三点分别对应写上支点、
画出动力和阻力．
如图所示的杠杆中，动力的力臂用表示，图中所画力臂正确的是
开瓶盖的起子可以看作是一个杠杆，正确表示开瓶盖时该杠杆的支点、动力和阻力的是
绘制力臂
、小明用力F翻石块,请作出力F对支点O的力臂;
如图钢丝钳，A为剪钢丝处，B为手的用力点，0为转动轴，图7为单侧钳柄及相连部分示意图。请在图7中画出剪钢丝时的动力F!、阻力F2、动力臂l1、阻力臂l1。
杠杆的平衡条件
杠杆的平衡条件是 ，用公式表示是 。
小兰和爸爸的体重分别为400N和800N，小兰站在距离中央支点2m的一侧，爸爸应站在距离支点多远处才能使木板水平平衡
如图所示，轻质杠杆OA可绕O点转动，OA=0.3米，OB=0.2米,A点处挂一个质量为2千克的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，
则物体G重力大小为 -------牛，力F大小为 ---牛。
根据动力臂和阻力臂的相对大小，可将杠杆分为三种类型： 、OA＝25厘米，OB＝20厘米，OC＝20厘米，AC＝15厘米，B点所挂物体重为45牛，当杠杆水平平衡时，弹簧秤的示数为（ ）
A.36牛 B.45 C.50牛 D.60牛
所示杠杆重不计，O为支点，AO＝0.2m，当在A点悬吊一重6N的物体，绳子的拉力F＝3N时，杠杆在水平位置平衡，在图中画出拉力矿的力臂l2，力臂l2为________m．

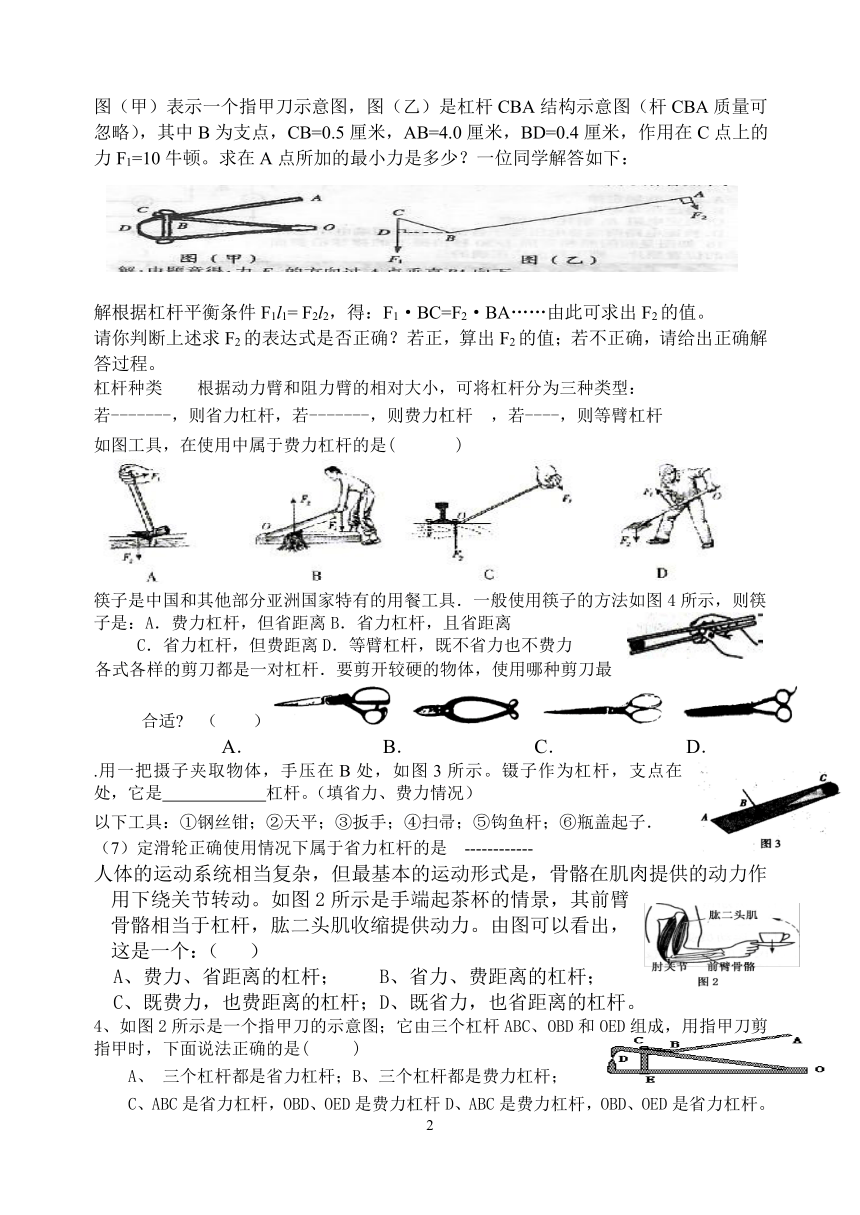

图（甲）表示一个指甲刀示意图，图（乙）是杠杆CBA结构示意图（杆CBA质量可忽略），其中B为支点，CB=0.5厘米，AB=4.0厘米，BD=0.4厘米，作用在C点上的力F1=10牛顿。求在A点所加的最小力是多少？一位同学解答如下：
解根据杠杆平衡条件F1l1= F2l2，得：F1·BC=F2·BA……由此可求出F2的值。
请你判断上述求F2的表达式是否正确？若正，算出F2的值；若不正确，请给出正确解答过程。
杠杆种类 根据动力臂和阻力臂的相对大小，可将杠杆分为三种类型：
若-------，则省力杠杆，若-------，则费力杠杆 ，若----，则等臂杠杆
如图工具，在使用中属于费力杠杆的是( )
筷子是中国和其他部分亚洲国家特有的用餐工具．一般使用筷子的方法如图4所示，则筷子是：A．费力杠杆，但省距离B．省力杠杆，且省距离
C．省力杠杆，但费距离D．等臂杠杆，既不省力也不费力
各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适 　（ 　）
A． B． C． D．
.用一把摄子夹取物体，手压在B处，如图3所示。镊子作为杠杆，支点在 处，它是 杠杆。（填省力、费力情况）
以下工具：①钢丝钳；②天平；③扳手；④扫帚；⑤钩鱼杆；⑥瓶盖起子．
（7）定滑轮正确使用情况下属于省力杠杆的是　------------
人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。如图2所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。由图可以看出，这是一个：（ ）
A、费力、省距离的杠杆； B、省力、费距离的杠杆；
C、既费力，也费距离的杠杆；D、既省力，也省距离的杠杆。
4、如图2所示是一个指甲刀的示意图；它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是( 　)
A、 三个杠杆都是省力杠杆；B、三个杠杆都是费力杠杆；
C、ABC是省力杠杆，OBD、OED是费力杠杆D、ABC是费力杠杆，OBD、OED是省力杠杆。

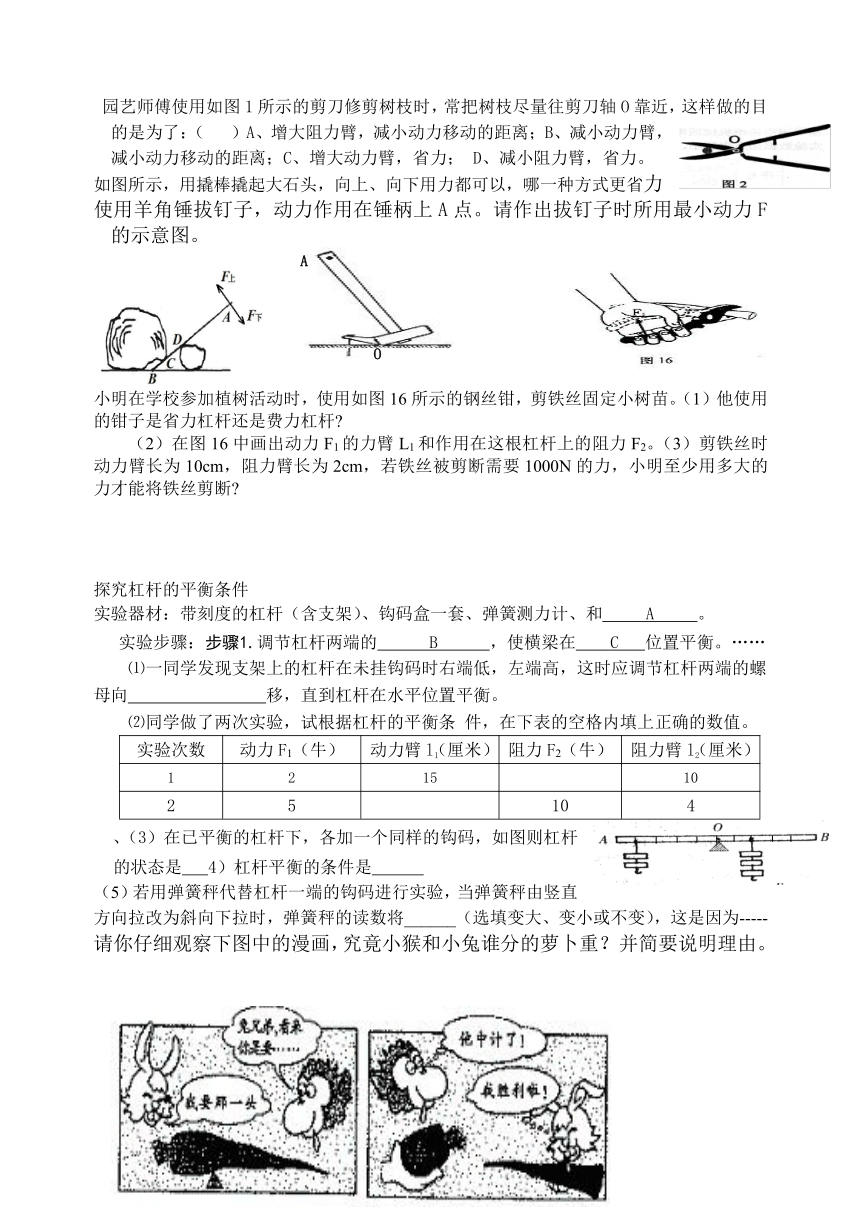

园艺师傅使用如图1所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了：（ ）A、增大阻力臂，减小动力移动的距离；B、减小动力臂，减小动力移动的距离；C、增大动力臂，省力； D、减小阻力臂，省力。
如图所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力
使用羊角锤拔钉子，动力作用在锤柄上A点。请作出拔钉子时所用最小动力F的示意图。
小明在学校参加植树活动时，使用如图16所示的钢丝钳，剪铁丝固定小树苗。（1）他使用的钳子是省力杠杆还是费力杠杆
（2）在图16中画出动力F1的力臂L1和作用在这根杠杆上的阻力F2。（3）剪铁丝时动力臂长为10cm，阻力臂长为2cm，若铁丝被剪断需要1000N的力，小明至少用多大的力才能将铁丝剪断
探究杠杆的平衡条件
实验器材：带刻度的杠杆（含支架）、钩码盒一套、弹簧测力计、和 A 。
实验步骤：步骤1.调节杠杆两端的 B ，使横梁在 C 位置平衡。……
⑴一同学发现支架上的杠杆在未挂钩码时右端低，左端高，这时应调节杠杆两端的螺母向 移，直到杠杆在水平位置平衡。
⑵同学做了两次实验，试根据杠杆的平衡条 件，在下表的空格内填上正确的数值。
实验次数 动力F1（牛） 动力臂l1（厘米） 阻力F2（牛） 阻力臂l2（厘米）
1 2 15 10
2 5 10 4
、（3）在已平衡的杠杆下，各加一个同样的钩码，如图则杠杆的状态是 4）杠杆平衡的条件是
（5）若用弹簧秤代替杠杆一端的钩码进行实验，当弹簧秤由竖直方向拉改为斜向下拉时，弹簧秤的读数将______（选填变大、变小或不变），这是因为-----请你仔细观察下图中的漫画，究竟小猴和小兔谁分的萝卜重？并简要说明理由。
辨认动滑轮定滑轮及知道动滑轮定滑轮的特点
1．定滑轮实质是_____杠杆，使用定滑轮可以改变_____，但它不能___。动滑轮实质是____的杠杆，使用动滑轮可以_______力，但_______改变力的方向。
图甲是——滑轮-，F甲为---，图乙是--滑轮- F乙为---（物重20牛，每个滑轮重2牛，不计摩擦）并在滑轮上画出杠杆五要素
如图所示的甲、乙两个装置中各使用了一个滑轮。其中甲图中的滑轮是_____滑轮，乙图中的滑轮是_____滑轮。
关于滑轮，下列说法错误的是　（ 　）
A．使用定滑轮不省力，但是能改变动力的方向
B．使用动滑轮能省一半力，还能改变动力的方向
C．定滑轮实质是个等臂杠杆D．动滑轮实质是个动力臂为阻力臂两倍的杠杆
学校升国旗的旗杆顶上有一个滑轮，升旗时往下拉动绳子，国旗就会上升。正确的是（ ）A.这是一个动滑轮，可省力 B.这是一个定滑轮，可省力
C.这是一个动滑轮，可改变力的方向D.这是一个定滑轮，可改变力的方向
如图所示的滑轮匀速提升重物，那么A．F1方向的拉力最小B．F2方向的拉力最小
C．F3方向的拉力最小D．三个方向的拉力都一样大
．如图所示，动滑轮重2 N，弹簧秤的示数为10N，则拉力F和物体的重为
A．20N，18N B．10N，18N C．18N，10N D．20N,20N
．使用滑轮组可以达到的目的是
A．省力而且一定能改变力的方向B．省力但不可能改变力的方向
C．省力而且能省距离D．能省力也可以改变力的方向
如图物重G=200N，拉力F是 N。（不计滑轮重和摩擦），若滑轮重20N，则拉力F是 N，物体上移2米，绳子自由端上移 米。（摩擦不计）
绳子能承受的最大拉力为300牛，用它连接成如上图的滑轮组，能否提升重为600牛的重物？（已知动滑轮重20牛，摩擦及绳的重力不计）
、要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。若汽车质量为0。5吨，不计摩擦和滑轮重，求出此时所用的拉力
站在岸上，借助树桩用一根绳和一个滑轮，用最省力的方法，把船拉上海滩，在图5中把绳和滑轮画出来。
一个站在地面上的工人将重为800N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组绳的绕法。并求出此时工人所用的拉力
某建筑工地，要求用滑轮组将一套大型设备运到生产车间进行安装。因拉滑轮的钢绳能承受的拉力有限，试帮助工程队设计一个最省力的绕绳方案。
一位同学最大拉力为500牛，现在他用一个动滑轮和一个定滑轮组成的滑轮组，最多能提起的物重为A．500牛　B．1000牛 C．1500牛　D．250牛
10．如图所示，用三种不同的方式分别拉同一物体在水平地面上做匀速直线运动，所用拉力分别为F1、F2和F3，则它们的大小关系正确的是
A．F3＜F1＜F2 B．F1＜F2＜F3 C．F2＜F1＜F3 D．F3＜F2＜F1
如图质量为2千克的物体在水平拉力F的作用下，在水平地面上作匀速直线运动，此时弹簧秤的读数为15N，则拉力F为 N，物体与水平地面的摩擦力为 N。（弹簧秤与滑轮的重不计）
如图，重100N的物体，以0.1米/秒的速度在水平面上作匀速直线运动，作用在绳自由端的拉力是20N，则作用在物体上的水平拉力是 N，物体A受到的滑动摩擦力是 N，10秒内绳子自由端通过的距离是 米。（不计滑轮及绳重，不计绳与滑轮间的摩擦）
物体A质量为2kg，在水平拉力F的作用下，以0.5m/s的速度在水平地面 上做匀速直线运动，此时拉力F＝1.5N。求：
⑴在2秒钟内拉力F所做的功是多少焦？
⑵在2秒钟内拉力F所做功的功率是多少瓦？
