杠杆一[上学期]

课件29张PPT。第3节 认识简单机械利用开瓶器打开瓶塞，有什么优点？工作过
程是怎样的？杠 杆当在撬棒上作用一个足够大的力F1时，你将

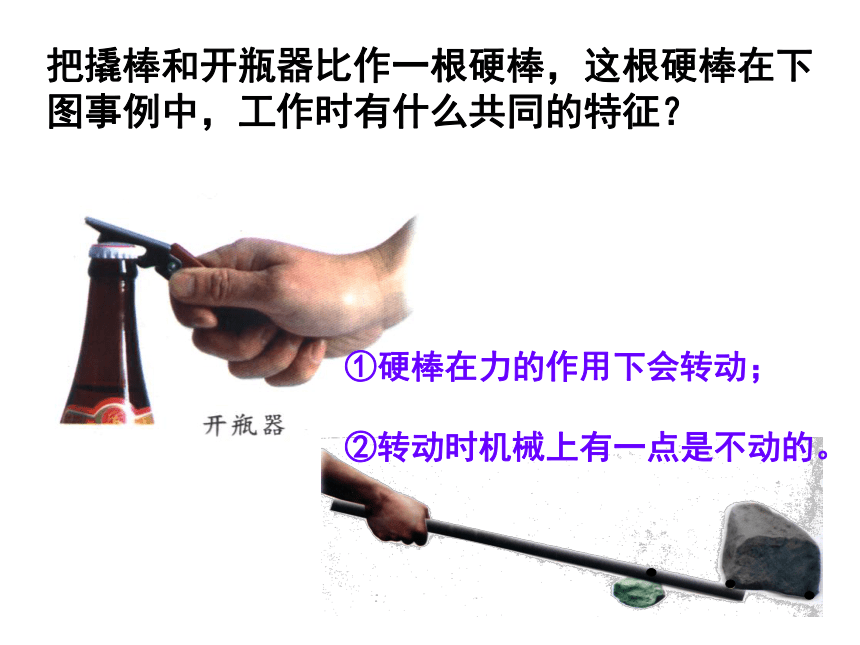

会看到什么现象？把撬棒和开瓶器比作一根硬棒，这根硬棒在下
图事例中，工作时有什么共同的特征？①硬棒在力的作用下会转动；

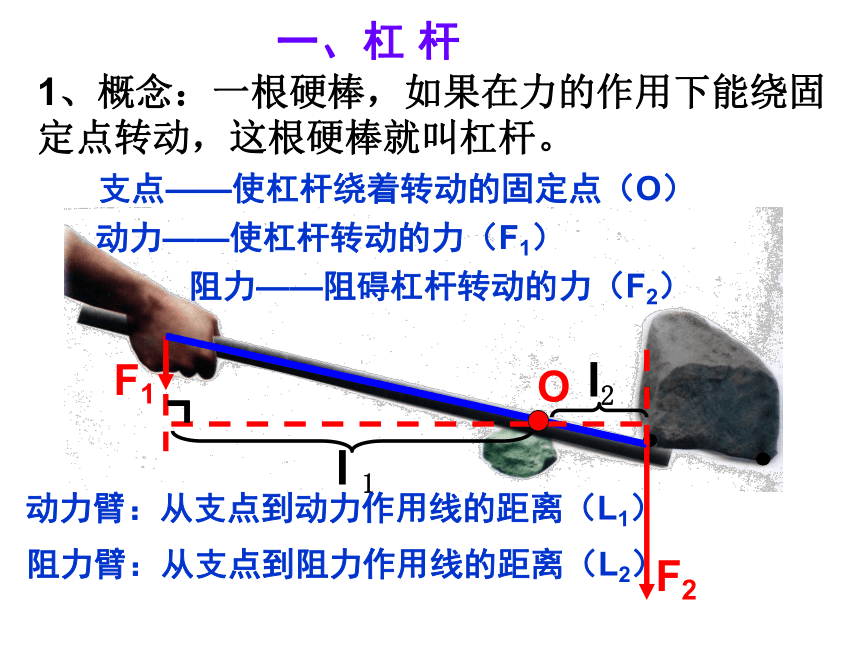

②转动时机械上有一点是不动的。一、杠 杆1、概念：一根硬棒，如果在力的作用下能绕固

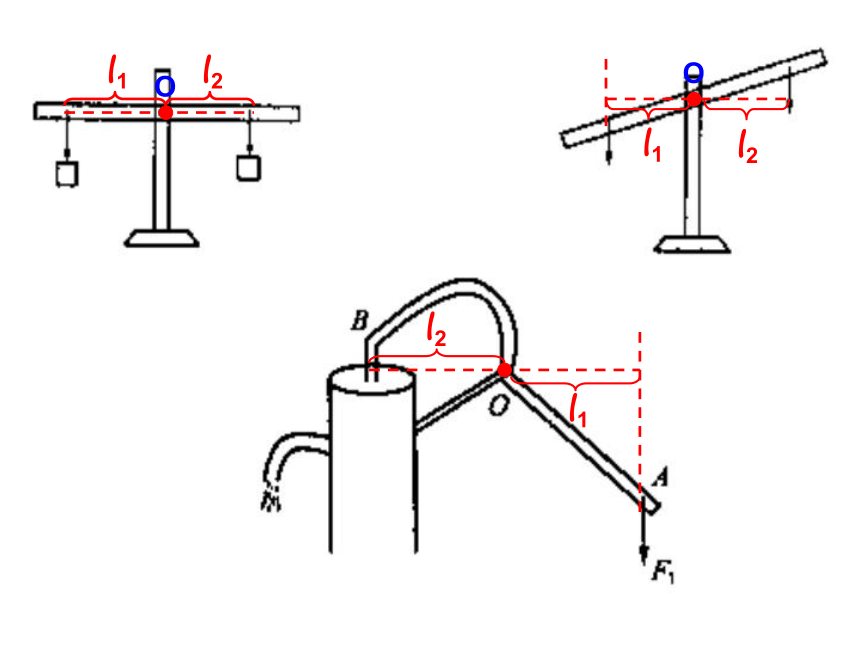

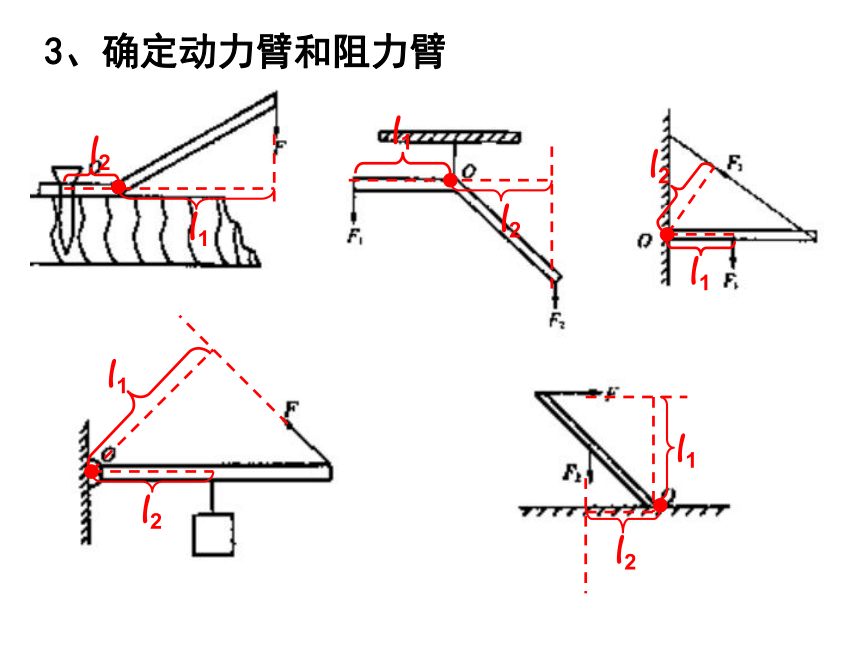

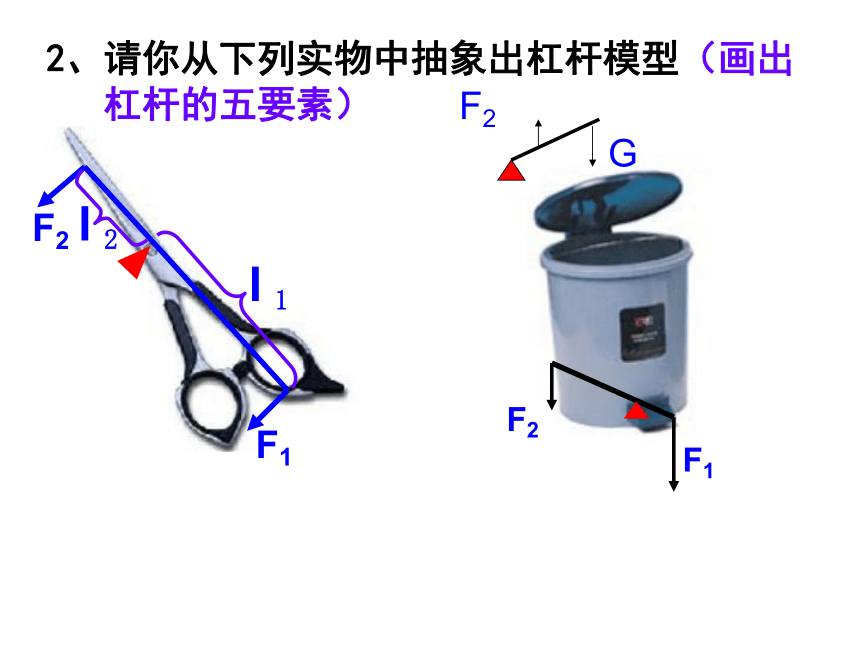

定点转动，这根硬棒就叫杠杆。支点——使杠杆绕着转动的固定点（O）动力——使杠杆转动的力（F1）阻力——阻碍杠杆转动的力（F2）动力臂：从支点到动力作用线的距离（L1）阻力臂：从支点到阻力作用线的距离（L2）3、确定动力臂和阻力臂2、请你从下列实物中抽象出杠杆模型（画出

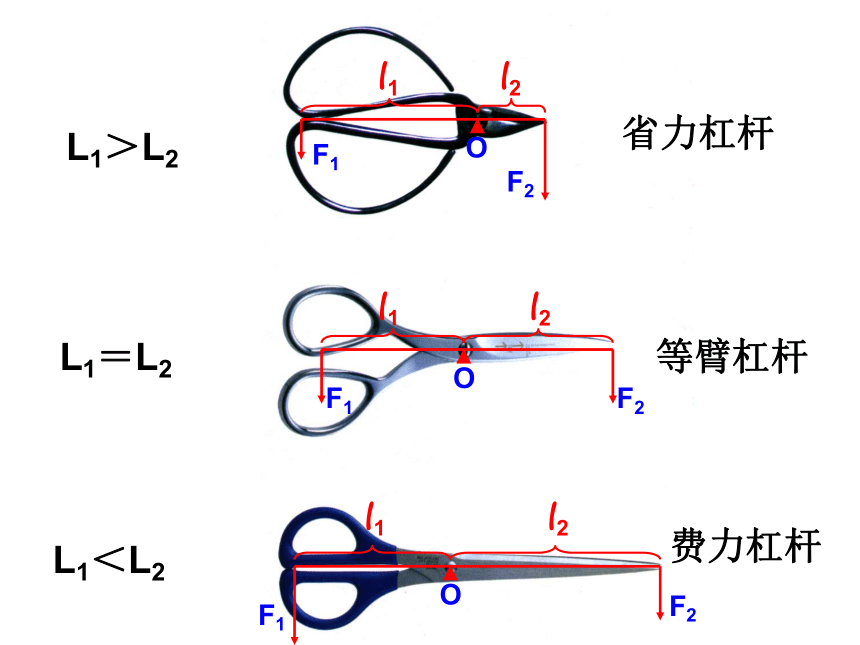

杠杆的五要素）省力杠杆等臂杠杆费力杠杆L1＞L2L1＝L2L1＜L2力臂是“点”（支点）到“直线”（力的作用线）
的距离力臂的画法：①找出支点；
②根据力的作用效果画出动力和阻力的图示；
③利用几何作图原理，作出“点”到“直线”的距离。 生产、生活中还有那些方面利用了
杠杆的原理？想一想想一想 ：
手垂直下垂拿着几本书，左手掌
贴着右上臂前部，将右下臂抬起，你
的左手感到右上臂的肌肉有什么变化
？为什么？4、认识人体上的杠杆小 结杠杆杠杆的五要素杠杆的含义生活中的杠杆、人体中的杠杆踮着脚尖很容易失去平衡 为什么？研究杠杆的平衡·O步骤一步骤二1、杠杆的平衡状态二、杠杆的平衡条件杠杆静止杠杆匀速转动2、调节杠杆右端下沉，螺母向左调……左………………….右…与天平的调节同数据记录与分析书P182从数据分析中得出什么结论？3、杠杆的平衡条件二、杠杆的平衡条件动力×动力臂＝阻力×阻力臂即：F1l1＝F2l2写成比例式？动力臂是阻力臂的几倍，动力就是阻力的几分之一。他们在干什么？据2001年6 月23日杭州日报报导：杭州一位物理老师在动物园用小小弹簧秤称出了大象的质量。现代曹冲称象·O现代曹冲称象若当时这位物理老师调整的杠杆动力臂为4米,阻力臂为10厘米,弹簧秤示数为100牛,则称出的大象重力约多大?为何要调节成水平位置平衡？书P182·O倾斜状态力臂比杠杆上的刻度小为了直接根据杠杆上的刻度读出力臂·
O现代曹冲称象若大象及钢棒组成的整个杠杆装置施加给吊车的阻力为4×104牛, 则吊车的撑杆需给斜臂多大的动力？(设l1为l2　的一半)
