杠杆二[上学期]

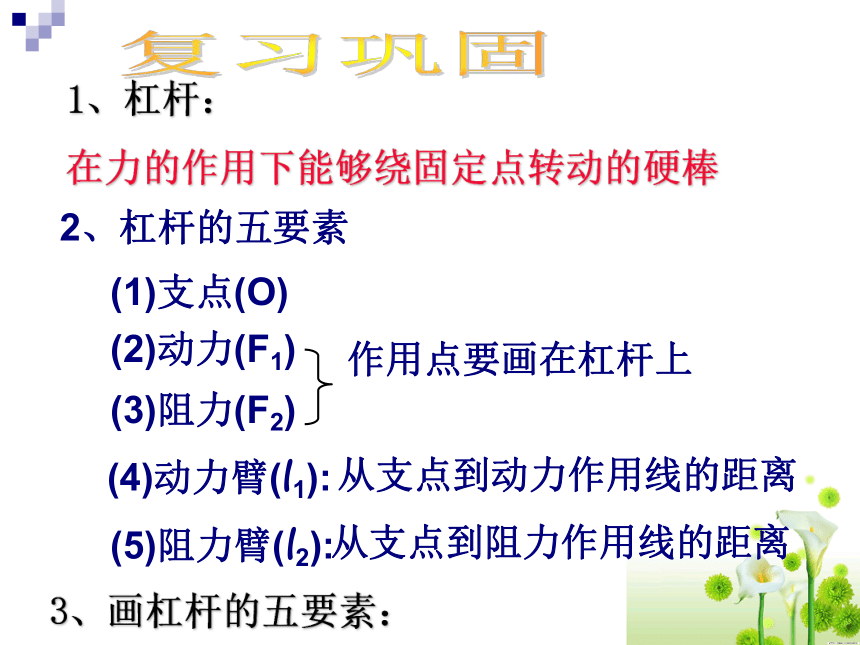

课件40张PPT。复习巩固1、杠杆：

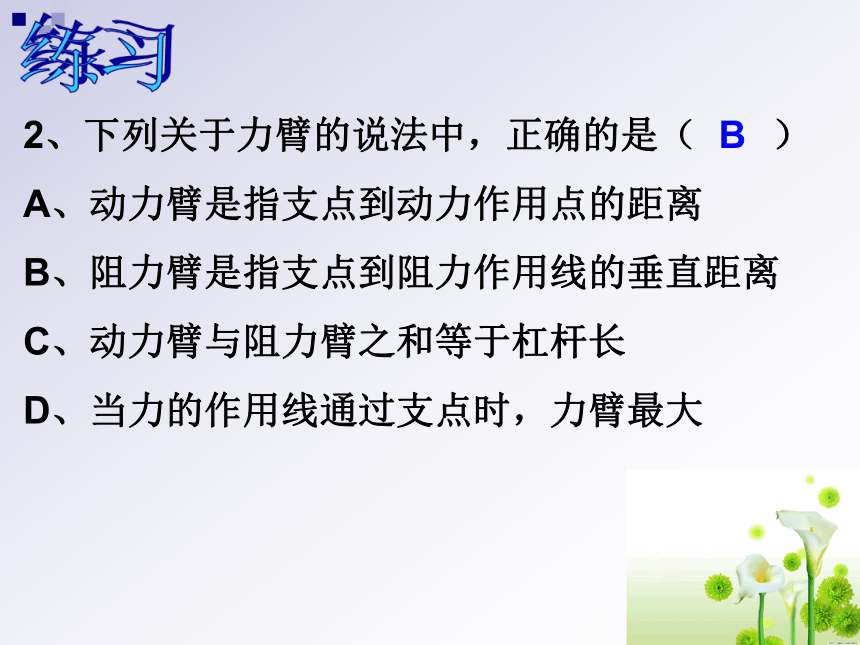

在力的作用下能够绕固定点转动的硬棒 3、画杠杆的五要素：2、杠杆的五要素(1)支点(O)(2)动力(F1)(3)阻力(F2)(4)动力臂(l1):(5)阻力臂(l2):从支点到动力作用线的距离作用点要画在杠杆上从支点到阻力作用线的距离2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长

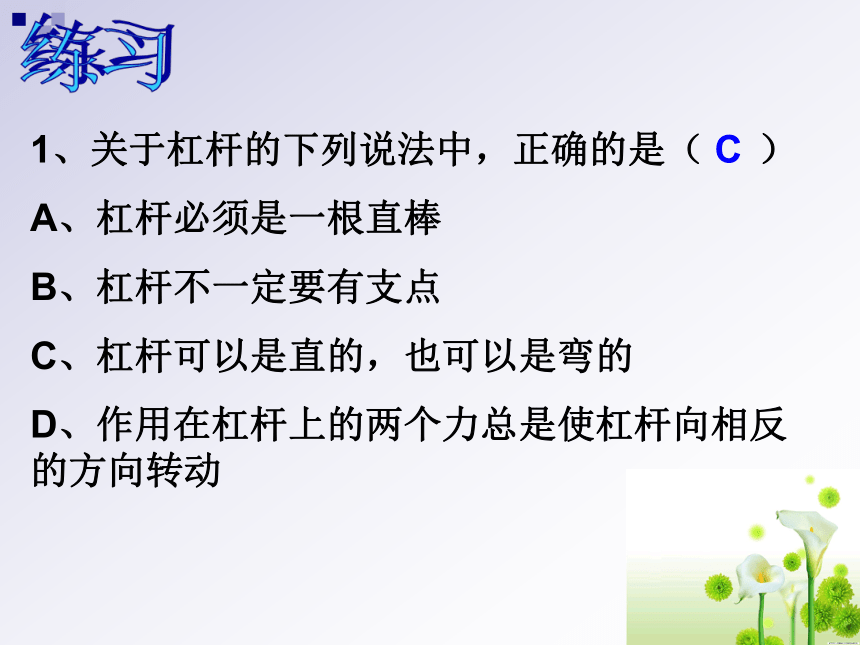

D、当力的作用线通过支点时，力臂最大B练习1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的

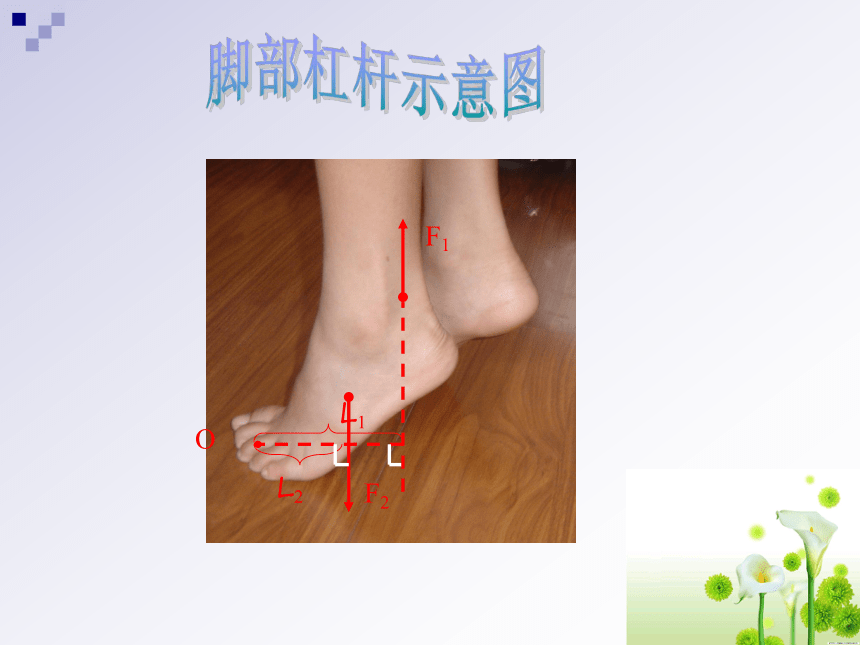

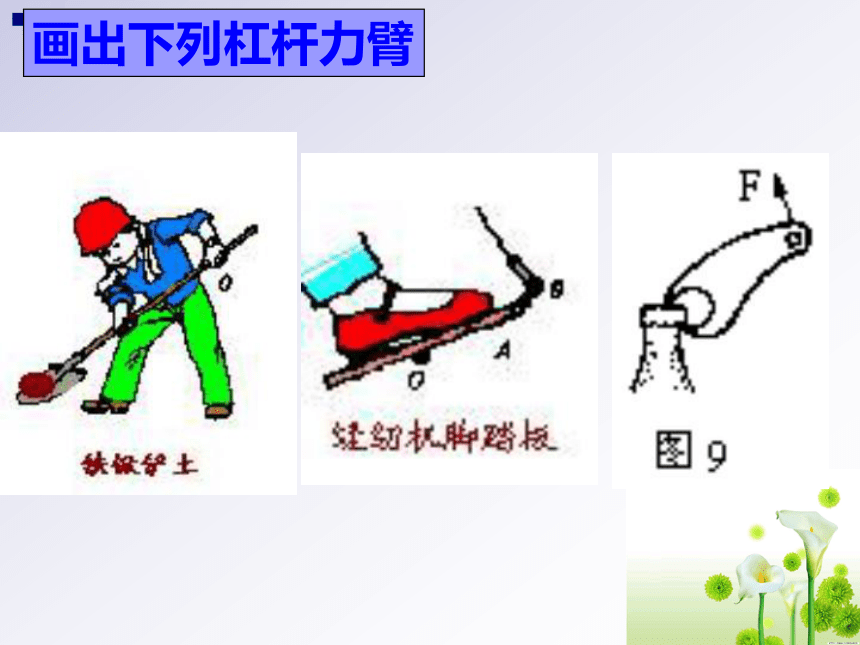

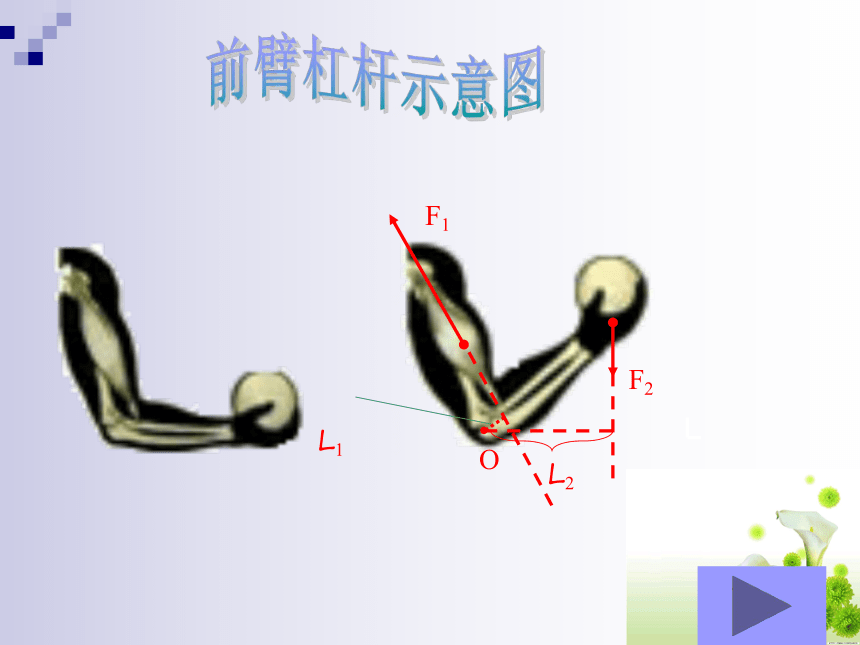

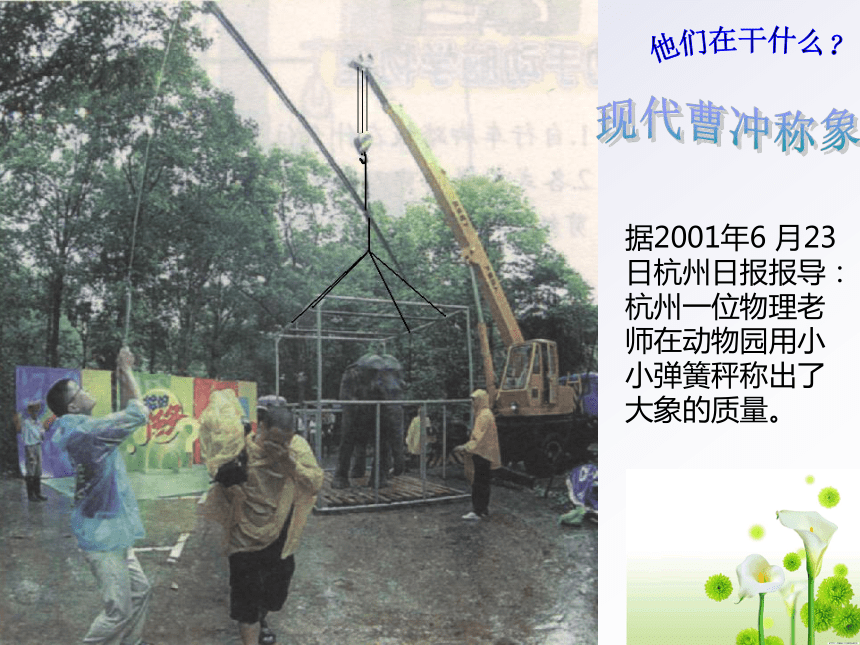

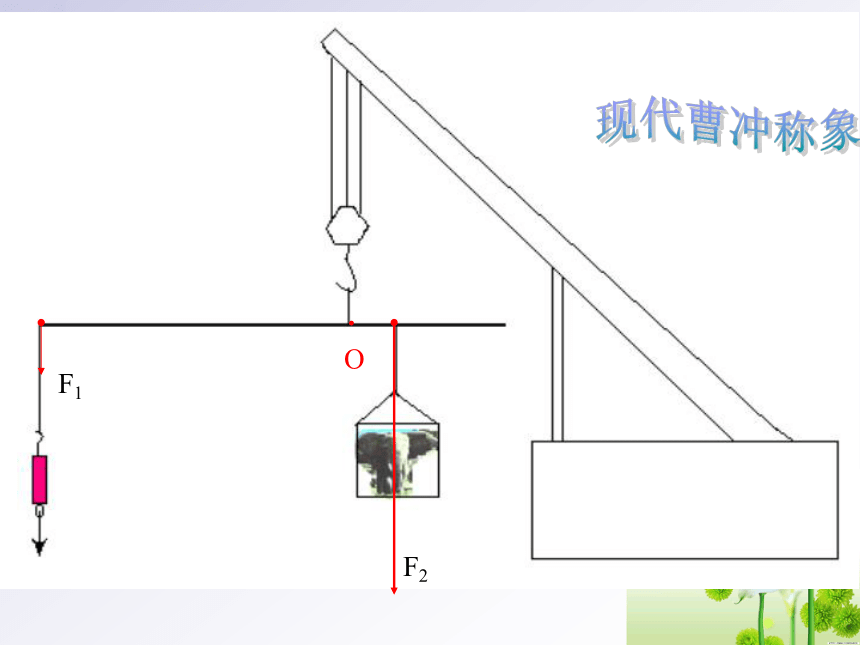

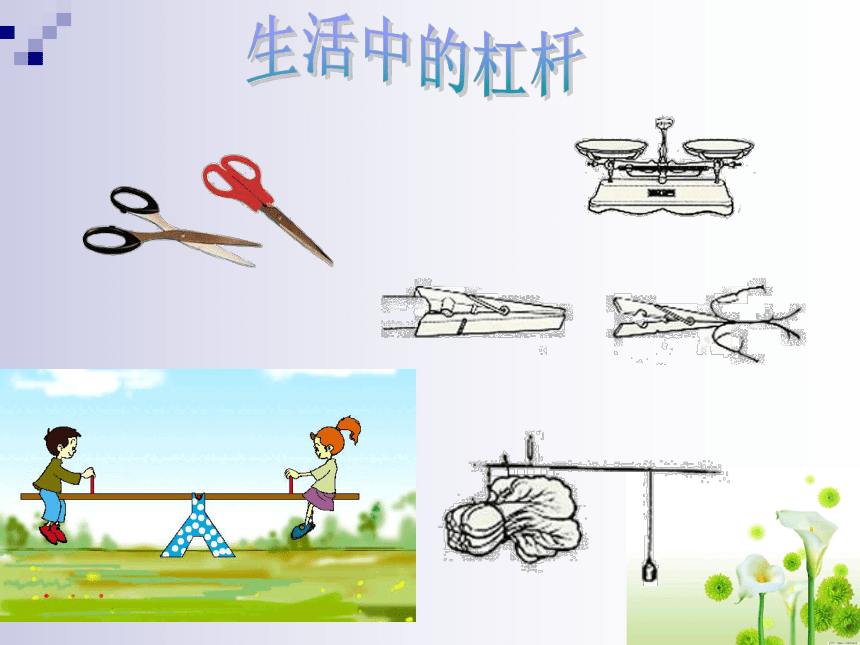

D、作用在杠杆上的两个力总是使杠杆向相反的方向转动 C练习画出下列杠杆力臂3.观察、找出自行车上的杠杆。他们在干什么？据2001年6 月23日杭州日报报导：杭州一位物理老师在动物园用小小弹簧秤称出了大象的质量。现代曹冲称象·O现代曹冲称象生活中的杠杆寻找人体上的杠杆前臂杠杆示意图·O L1L2·OL2脚部杠杆示意图踮着脚尖很容易失去平衡 为什么？研究杠杆的平衡·O1、杠杆的平衡状态杠杆的平衡条件杠杆静止杠杆匀速转动2、调节杠杆右端下沉，螺母向左调……左………………….右…与天平的调节同数据记录与分析从数据分析中得出什么结论？3、杠杆的平衡条件杠杆的平衡条件动力×动力臂＝阻力×阻力臂即：F1l1＝F2l2写成比例式？动力臂是阻力臂的几倍，动力就是阻力的几分之一。·O现代曹冲称象若当时这位物理老师调整的杠杆动力臂为4米,阻力臂为10厘米,弹簧秤示数为100牛,则称出的大象重力约多大?为何要调节成水平位置平衡？书P182·O倾斜状态力臂比杠杆上的刻度小为了直接根据杠杆上的刻度读出力臂·
O现代曹冲称象若大象及钢棒组成的整个杠杆装置施加给吊车的阻力为4×104牛, 则吊车的撑杆需给斜臂多大的动力？(设l1为l2　的一半)杠杆的分类1、 l1＞ l2F1＜F2省力杠杆2、 l1＜ l2F1＞F2费力杠杆3、 l1＝l2F1＝F2等臂杠杆（天平）杠杆的分类省力杠杆省力杠杆等臂杠杆费力杠杆谁费力谁省力？为何要使用费力杠杆？？·O L1L2杠杆的分类1、 l1＞ l2F1＜F2省力杠杆2、 l1＜ l2F1＞F2费力杠杆3、 l1＝l2F1＝F2等臂杠杆（天平）费距离省距离P96例题：道钉橇有关尺寸如图所示，若在A点竖直向下的作用200牛的力，道钉橇对道钉会产生多大的力？·OL1L21.2米6厘米如果这个力还不能将道钉拔出，在保持手的作用力大小和作用点不变的情况下采用什么方法可以增大道钉橇对道钉的作用力？杠杆的分类注意：　　在支点和动力作用点确定的情况下，沿与支点和力的作用点的连线垂直的方向用力，力臂是最长的，力是最省的。桔槔扁担生活中的杠杆要上杠杆平衡，在右边什么位置挂几个同样大小的钩码？用弹簧秤沿A、B两个方向拉，要使杠杆平衡，弹簧秤示数哪个大？·O吸取式抽水机摇柄生活中的杠杆·O摇柄的杠杆示意图画杠杆示意图·O开瓶器杠杆示意图·OL2书P92剪刀杠杆示意图·O
