杠杆[上学期]

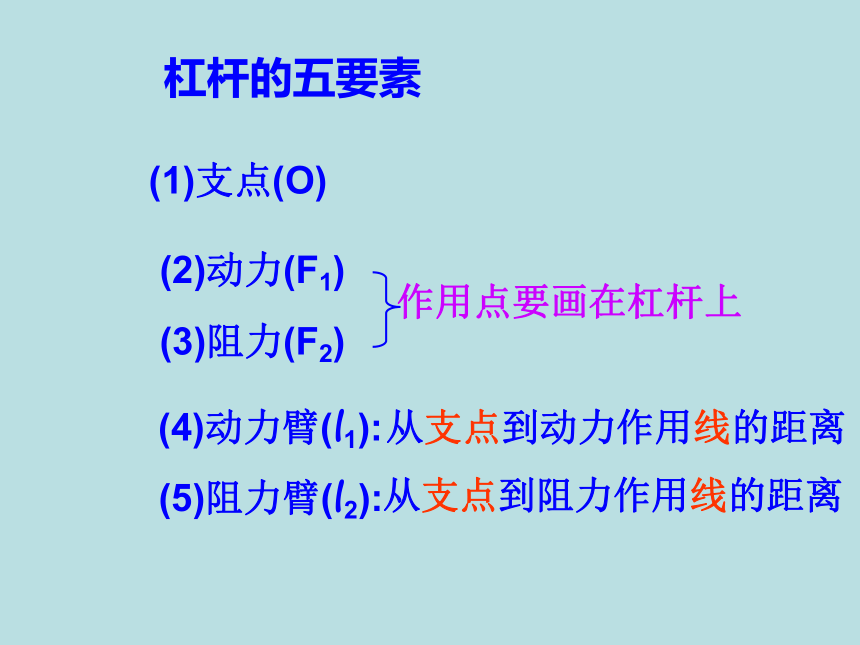

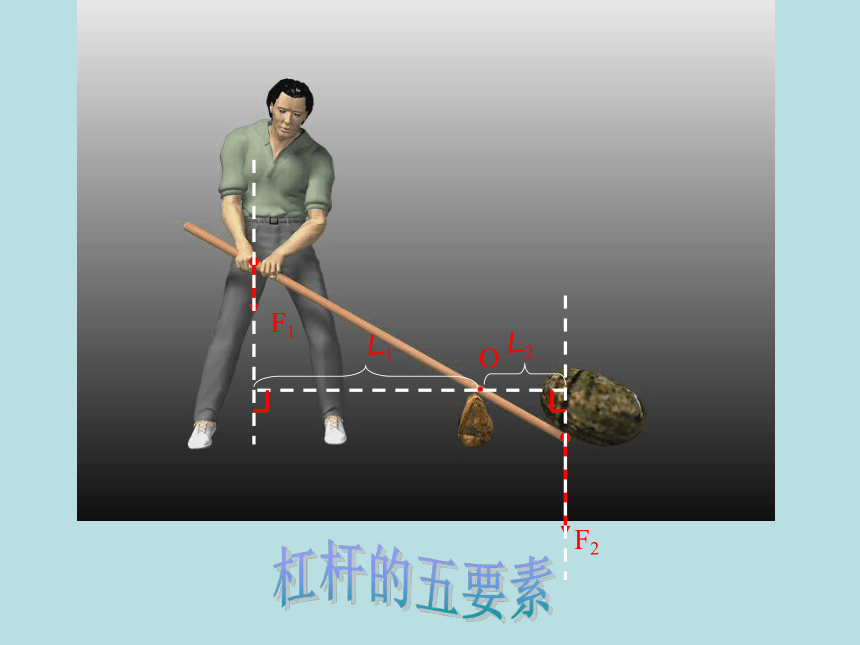

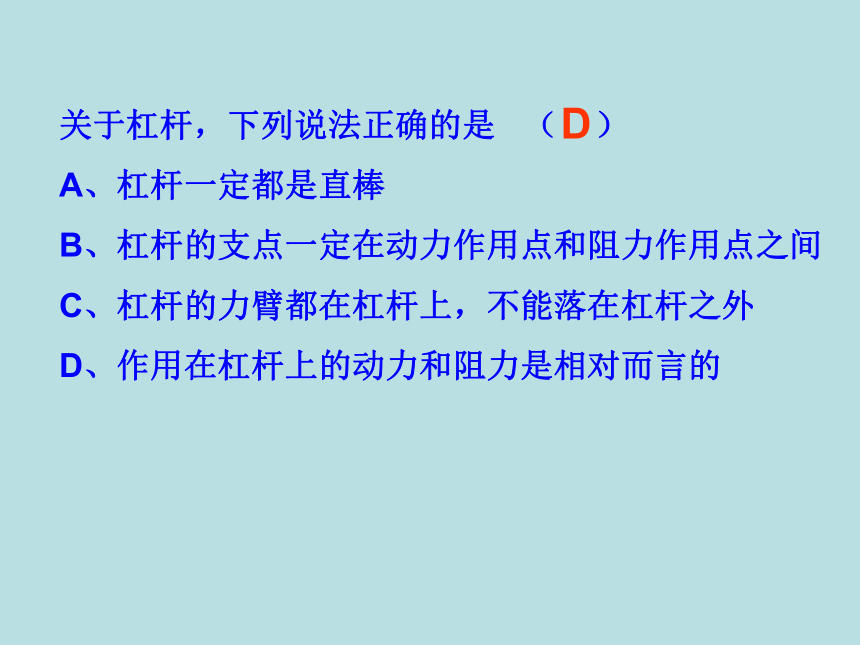

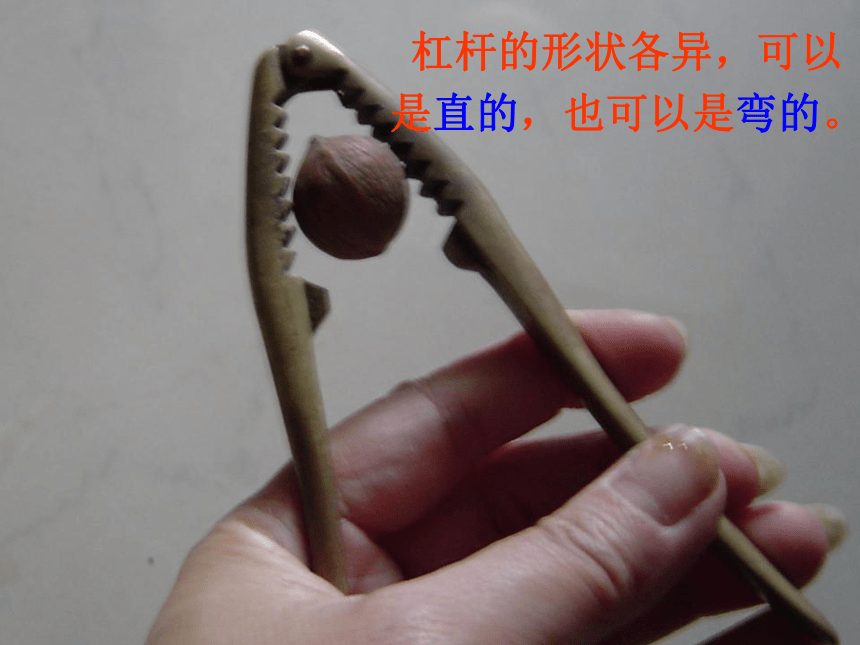

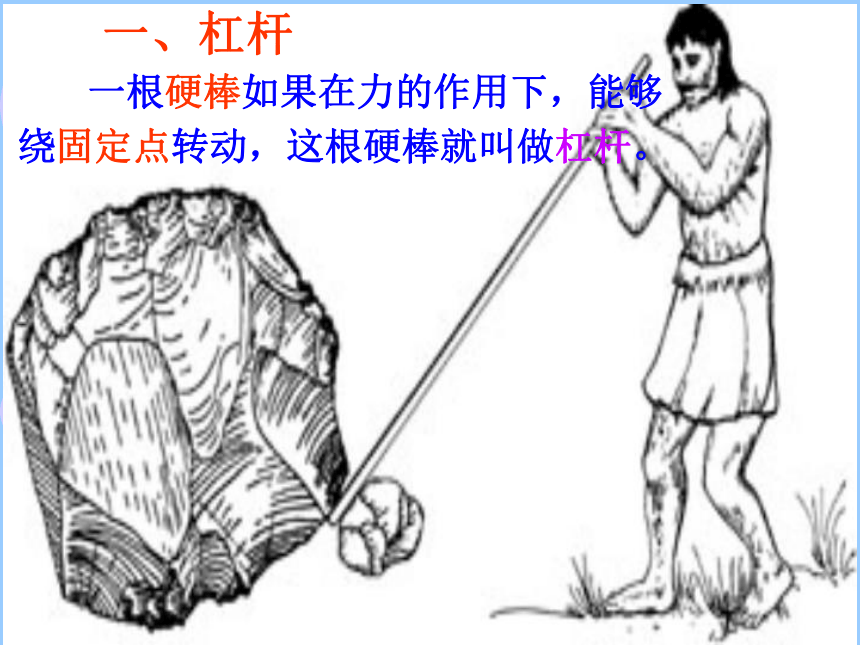

课件44张PPT。第3节 认识简单机械杠 杆 复习课 一根硬棒如果在力的作用下，能够绕固定点转动，这根硬棒就叫做杠杆。一、杠杆生活中的杠杆扁担杠杆的形状各异，可以是直的，也可以是弯的。F1F2L1L2O画出各力和力臂·O杠杆的五要素杠杆的五要素(1)支点(O)(2)动力(F1)(3)阻力(F2)(4)动力臂(l1):(5)阻力臂(l2):从支点到动力作用线的距离作用点要画在杠杆上从支点到阻力作用线的距离·O摇柄的杠杆示意图开瓶器杠杆示意图·OL2关于杠杆，下列说法正确的是 （ ）
A、杠杆一定都是直棒
B、杠杆的支点一定在动力作用点和阻力作用点之间
C、杠杆的力臂都在杠杆上，不能落在杠杆之外
D、作用在杠杆上的动力和阻力是相对而言的D给我一个立足点和一根足够长的硬棒，我就能搬动整个地球。
————阿基米德在生活和生产中，你还能举出杠杆的其他实例吗？并找出它们的支点、动力和阻力、动力臂和阻力臂。·O根据实物图画出杠杆示意图O寻找人体上的杠杆前臂杠杆示意图·O L1L2·OL2脚部杠杆示意图研究杠杆的平衡·O步骤一步骤二杠杆的平衡条件：
　　
动力 X 动力臂＝阻力 X 阻力臂 用字母表示为:F1L1=F2L2 或动力臂是阻力臂的几倍，动力就是阻力的几分之一。写成比例式？思考与讨论★ 杠杆两端装置两只可调节的螺母，能
起什么作用?※ 为什么要调节成在水平位置平衡，而不使它处于倾斜状态平衡呢?归纳结论★调节杠杆自身的平衡※为了直接根据杠杆上的刻度读出力臂（便于读出力臂）
杠杆右端下沉，螺母向左调三、杠杆的分类和应用 当要移动一块大石头，用手推不动时我们可以使用杠杆。你想我们使用的杠杆应该具有什么特点？动力臂大于阻力臂（l1>l2）这样动力就小于阻力（F1动力就等于阻力（F1=F2）F2F1动力臂L1阻力臂L2这样的杠杆叫费力杠杆当动力臂小于阻力臂（l1动力就大于阻力（F1>F2）你知道哪些是费力杠杆?为何要使用费力杠杆？？·省距离鱼儿在好远的地方哦？用省距离的费力杠杆吧！省力杠杆能够省力，但它有缺点吗？费距离杠杆的分类1、 l1＞ l2F1＜F2省力杠杆2、 l1＜ l2F1＞F2费力杠杆3、 l1＝l2F1＝F2等臂杠杆不省力，也不省距离省力，费距离费力，省距离省力杠杆能不能省功？动力在做功过程中消耗的能量转化成了什么形式的能？不能．人体中的杠杆是省力还是费力呢?费力杠杆省力杠杆头部的杠杆是抬头费力低头省力注意：　　在支点和动力作用点确定的情况下，沿与支点和力的作用点的连线垂直的方向用力，力臂是最长的，力是最省的。 图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F＜G；
C. F＞G；
D. 无法比较。提示ABCD想一想图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。ABCD方法：先画出力臂，再进行判断什么时候F最小，为多少？F1你能找到最小的力吗?最长力臂:支点到力的作用点的连线 2。各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合适（ ）????????????????????????? 1。一根杠杆动力臂与阻力臂之比是3:2,要使杠杆平衡,则动力与阻力之比是______.2：3B
3。在下图的四个杠杆均处于平衡状态,各杠杆上悬挂的物体重G均相等,所需的力分别为F1、F2、F3、F4，其中最小的是( )4。 ①剪铁皮的剪子、②钓鱼杆、③天平、 ④电工钳,其中省力的杠杆是________省距离的杠杆________,等臂的杠杆是__________.1、4 F1325。如图的杠杆，O为支点。若FAlA=FBlB，则此杠杆（ ）
A、一定静止不动 B、一定转动
C、可能静止不动 D、以上情况都有可能B 6。 用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图。这样就可以比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后增大了力臂D 7、如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500牛，且AB=1.5米，BC=0.3米、CD=0.2米，则要撬动该石块所用的力应不小于（ ）
A、500牛
B、300牛
C、200牛
D、150牛D7。如图所示，重物G=400N，AB=20cm，BC=60cm，CD=60cm，求将重物G提起时所用的最小动力（图中装置可绕A点转动）。
?????????????????????????????????????????80N
