人教版物理八年级下册--12.2滑轮学案

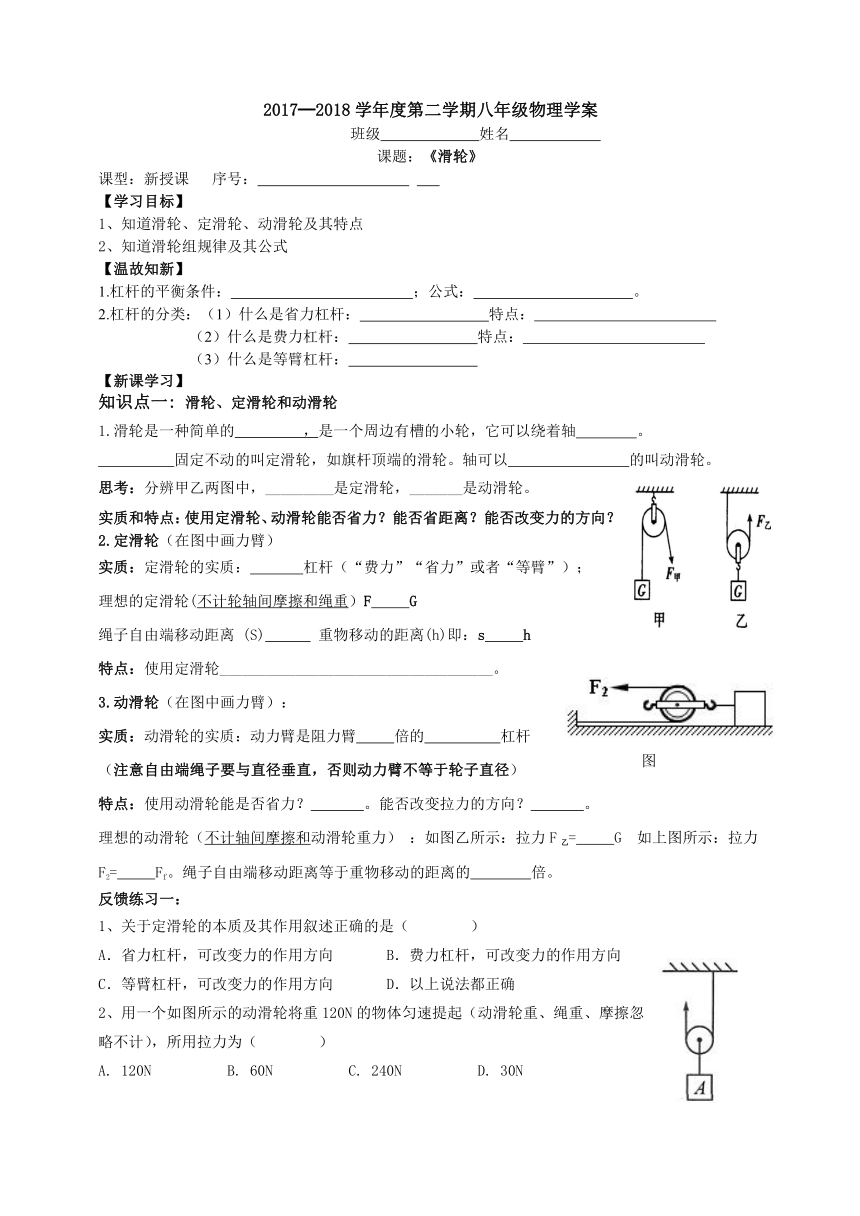

2017─2018学年度第二学期八年级物理学案
班级 姓名
课题：《滑轮》
课型：新授课 序号：
【学习目标】
1、知道滑轮、定滑轮、动滑轮及其特点
2、知道滑轮组规律及其公式
【温故知新】
1.杠杆的平衡条件： ；公式： 。
2.杠杆的分类：（1）什么是省力杠杆： 特点：
（2）什么是费力杠杆： 特点：
（3）什么是等臂杠杆：
【新课学习】
知识点一: 滑轮、定滑轮和动滑轮
滑轮是一种简单的 ，是一个周边有槽的小轮，它可以绕着轴 。
固定不动的叫定滑轮，如旗杆顶端的滑轮。轴可以 的叫动滑轮。
思考：分辨甲乙两图中，_________是定滑轮，_______是动滑轮。
实质和特点：使用定滑轮、动滑轮能否省力？能否省距离？能否改变力的方向？
2.定滑轮（在图中画力臂）
实质：定滑轮的实质： 杠杆（“费力”“省力”或者“等臂”）；
理想的定滑轮(不计轮轴间摩擦和绳重）F G
绳子自由端移动距离 (S) 重物移动的距离(h)即：s h
特点：使用定滑轮____________________________________。
3.动滑轮（在图中画力臂）：
实质：动滑轮的实质：动力臂是阻力臂 倍的 杠杆
（注意自由端绳子要与直径垂直，否则动力臂不等于轮子直径）
特点：使用动滑轮能是否省力？ 。能否改变拉力的方向？ 。
理想的动滑轮（不计轴间摩擦和动滑轮重力） ：如图乙所示：拉力F乙= G 如上图所示：拉力F2= Ff。绳子自由端移动距离等于重物移动的距离的 倍。
反馈练习一：
1、关于定滑轮的本质及其作用叙述正确的是（????）
A．省力杠杆，可改变力的作用方向 B．费力杠杆，可改变力的作用方向
C．等臂杠杆，可改变力的作用方向 D．以上说法都正确
2、用一个如图所示的动滑轮将重120N的物体匀速提起（动滑轮重、绳重、摩擦忽略不计），所用拉力为（????）
A. 120N ? ? ? B. 60N ? ? ? C. 240N ? ? ? D. 30N

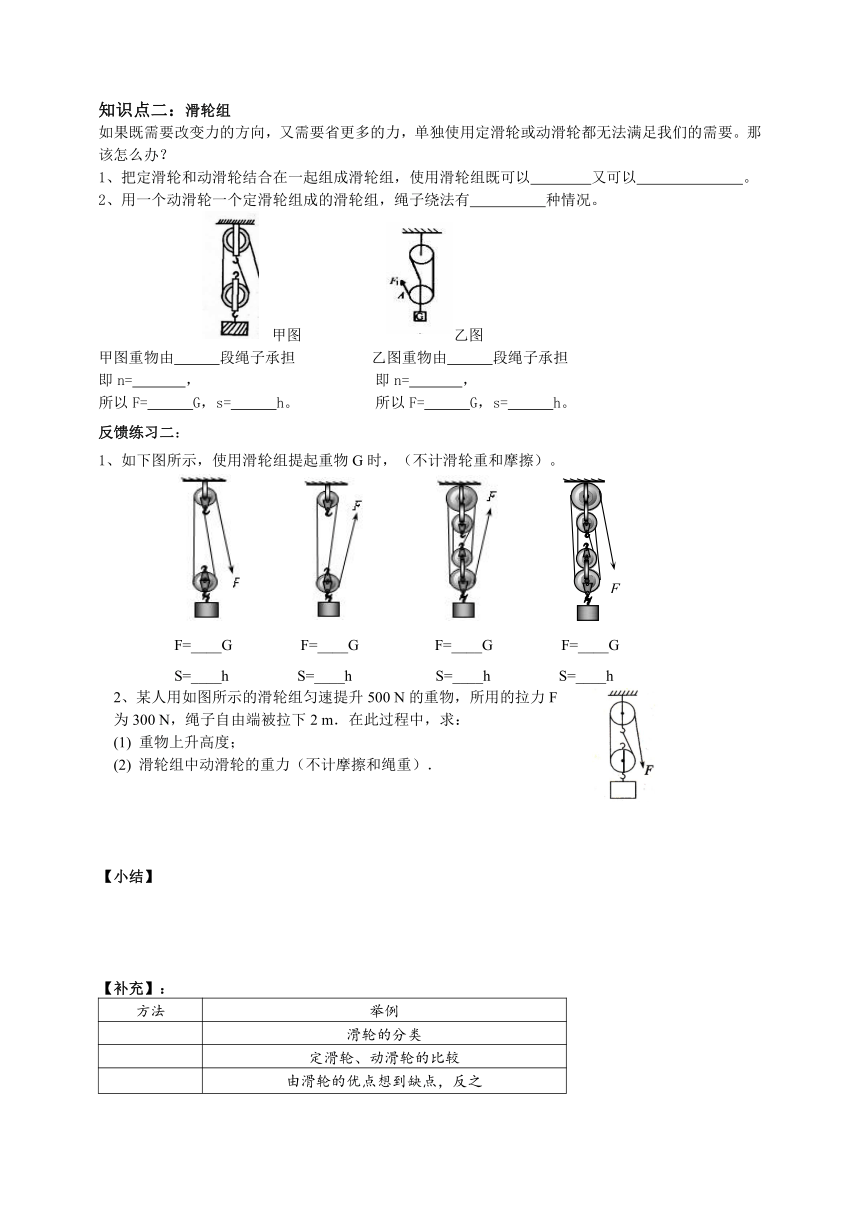

知识点二：滑轮组
如果既需要改变力的方向，又需要省更多的力，单独使用定滑轮或动滑轮都无法满足我们的需要。那该怎么办？
1、把定滑轮和动滑轮结合在一起组成滑轮组，使用滑轮组既可以 又可以 。
2、用一个动滑轮一个定滑轮组成的滑轮组，绳子绕法有 种情况。
甲图 乙图
甲图重物由 段绳子承担 乙图重物由 段绳子承担
即n= ， 即n= ，
所以F= G，s= h。 所以F= G，s= h。
反馈练习二：
1、如下图所示，使用滑轮组提起重物G时，（不计滑轮重和摩擦）。
F=____G F=____G F=____G F=____G
S=____h S=____h S=____h S=____h
2、某人用如图所示的滑轮组匀速提升500 N的重物，所用的拉力F
为300 N，绳子自由端被拉下2 m．在此过程中，求：
(1) 重物上升高度；
(2) 滑轮组中动滑轮的重力（不计摩擦和绳重）．
【小结】
【补充】：
方法
举例
滑轮的分类
定滑轮、动滑轮的比较
由滑轮的优点想到缺点，反之
达标检测：
每小题2分，共10分。
1、如图所示，是某人用滑轮把货物提到高处的示意图，甲图中的滑轮是__________滑轮(选填“定”或“动”)，使用__________图中的滑轮能够省力。
2、使用如图所示的装置来提升重物时，既能省力又能改变力的方向的装置是( )
A.甲; ?????? B．乙 ;?????? ?C．丙;　 ??????? D．丁.
3、是用滑轮组把陷入沟里的汽车拉出来的两种方法，你看哪种方法更省力( )?
A．甲图的方法; ? 　 ?? B．乙图的方法; ??C．两图的方法一样; ??????? D．无法比较.
3题图 4题图
4、物体做匀速直线运动，拉力F=60牛，则物体受到的摩擦力是?( )
A．60牛;? ? ?? B．120牛;? ????C．20牛;? ? ?D．180牛.
5、如下图，某同学用滑轮组匀速提升200N的重物，不计滑轮重力，求拉力大小
如果重物重200N，他的拉力是150N，求动滑轮重。
课后作业
1、如图用定滑轮匀速提起物体的三种拉法，所用拉力F1、F2、F3，下列式中正确的是（ ）
A、F1＞F2＞F3 B．F1＜F2＜F3 C．F2＞F1＞F3 D．F1＝F2=F3
2、某同学用如图所示的滑轮将重160N的物体匀速提高了2m，则他至少要用 N的拉力，拉力的作用点移动的距离为 m．
（不计绳重、摩擦及动滑轮重）
第1题 第2题
3、（不定项）下列知识结构中，不正确的是（ ）
A B
物体受力情况
运动状态
不受力
不改变
受
力
受平衡力
不改变
受非平衡力
改变
杠杆种类
力臂关系
举例
省力杠杆
L1 > L2
起子 钳子
费力杠杆
L1 < L2
镊子 理发剪
等臂杠杆
L1 = L2
天平 跷跷板



C D压力与重力的区别
力
压力
重力
施力物体
物体
地球
受力物体
物体
物体
方向
与物体表面垂直
竖直向下
大小
与重力相等
G=mg

分类
实质
特点
优点
缺点
定滑轮
L1=2L2的
省力杠杆
改变力
的方向
不省力
动滑轮
等臂杠杆
省一半力
费距离
4、用右图所示的滑轮提起重物，请回答：①不计动滑轮自重和摩擦，若拉力F为50N，则物重G为 N，若绳子的自由端向上拉0.6m，则重物升高 m，拉力做的功为 ，如果直接将重物提升同样的高度，则需做功为 ；②若G=300N，则作用在绳子自由端的拉力F=_____N时可使重物G匀速上升；③如果物重G＝180N，不计摩擦，绳端的拉力是F＝100N,动滑轮重为 N。
【附加题】
5、请在图中画出用滑轮组提升水桶最省力的绕绳方法。
6、一根绳子能承受的最大拉力为500N，一个人站在地上，想用这根绳子提起1800N的重物，请在图中画出绳子的绕法。
你知道吗？
1、在绕线时，每个滑轮的轮槽只能绕过一根绳子，并且由内到外，依次绕线，画线时要用刻度尺画直线，因为滑轮组下的重物（以及动滑轮）受重力，将绳子拉直，所以要画直线。
2、对同一滑轮组，若绳子的起点在动滑轮上，则有奇数段绳子承担物重，若绳子的起点在定滑轮上，则有偶数段绳子承担物重，即滑轮组绕线规律是：“奇动，偶定”。
