电流[下学期]

课件27张PPT。

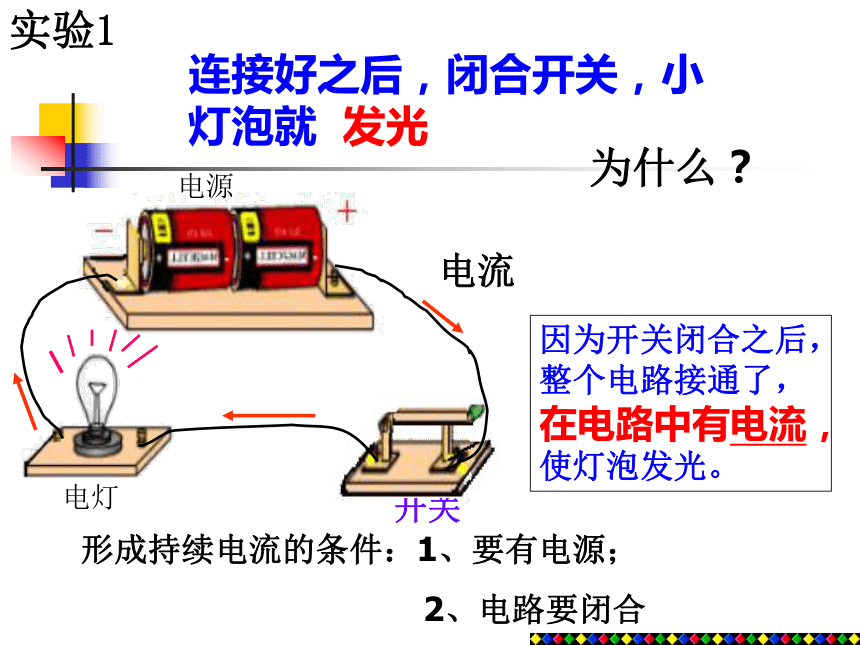

实验1 怎样让小灯泡亮起来？ 将干电池、小灯泡、开关用导线连接起来。连接时，开关状态连接好之后，闭合开关，小灯泡就 发光电流实验1为什么？因为开关闭合之后，整个电路接通了，在电路中有电流，使灯泡发光。形成持续电流的条件：1、要有电源；

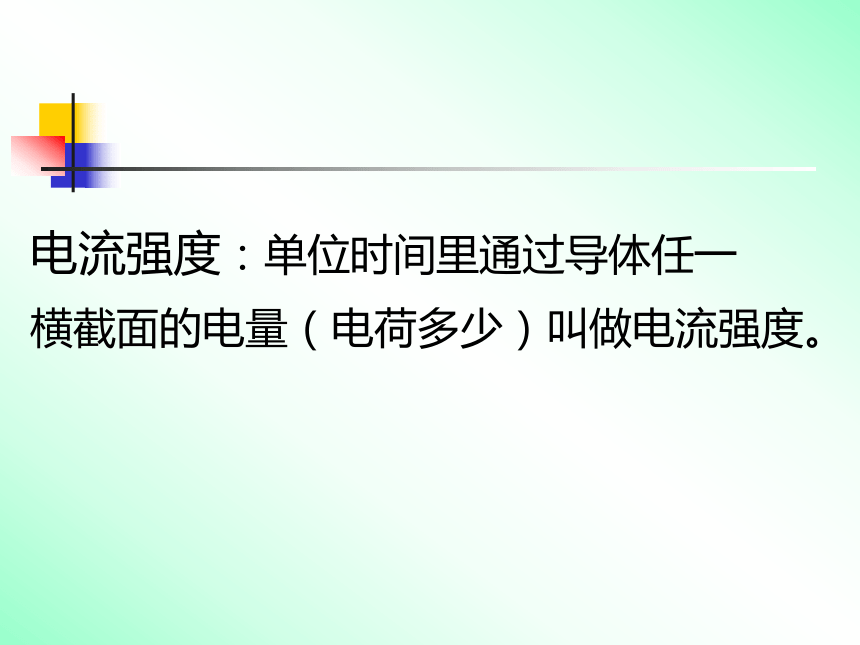

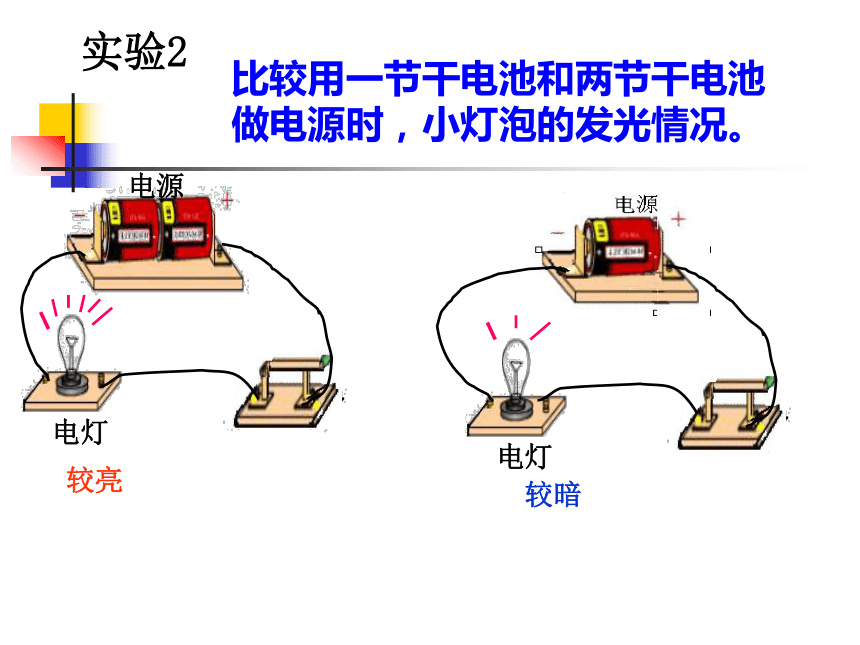

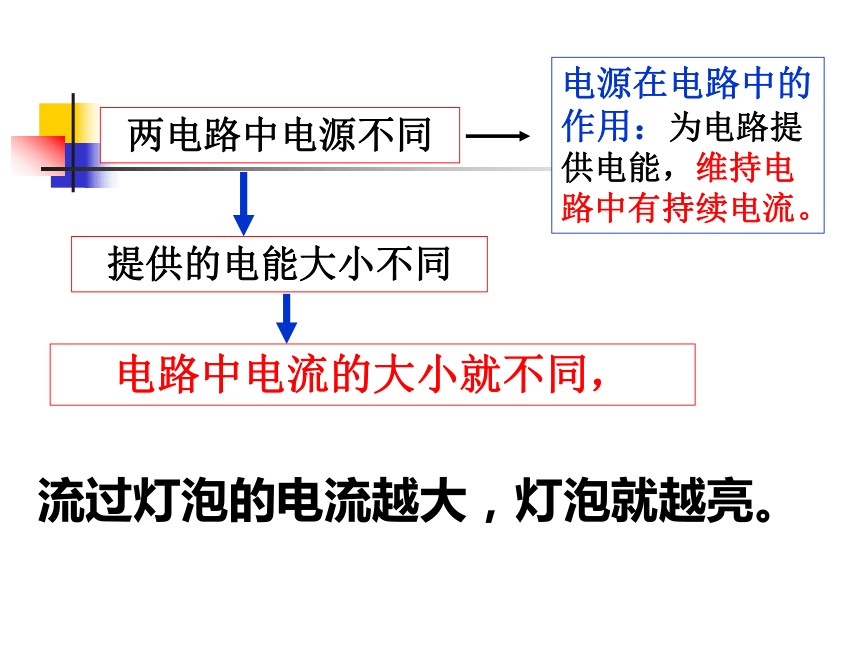

2、电路要闭合电流比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。实验2较亮较暗两电路中电源不同提供的电能大小不同电路中电流的大小就不同，电源在电路中的作用：为电路提供电能，维持电路中有持续电流。流过灯泡的电流越大，灯泡就越亮。电流强度：单位时间里通过导体任一

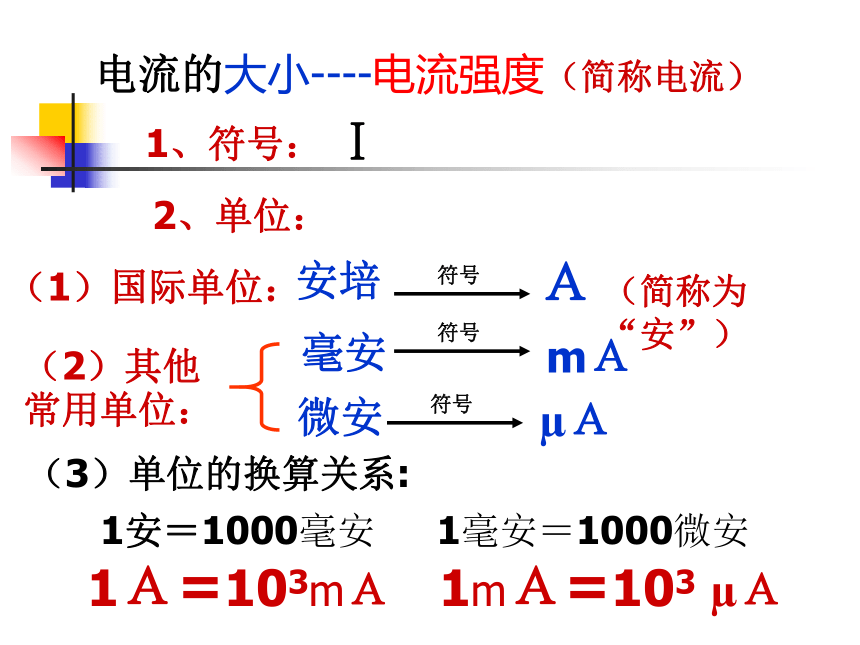

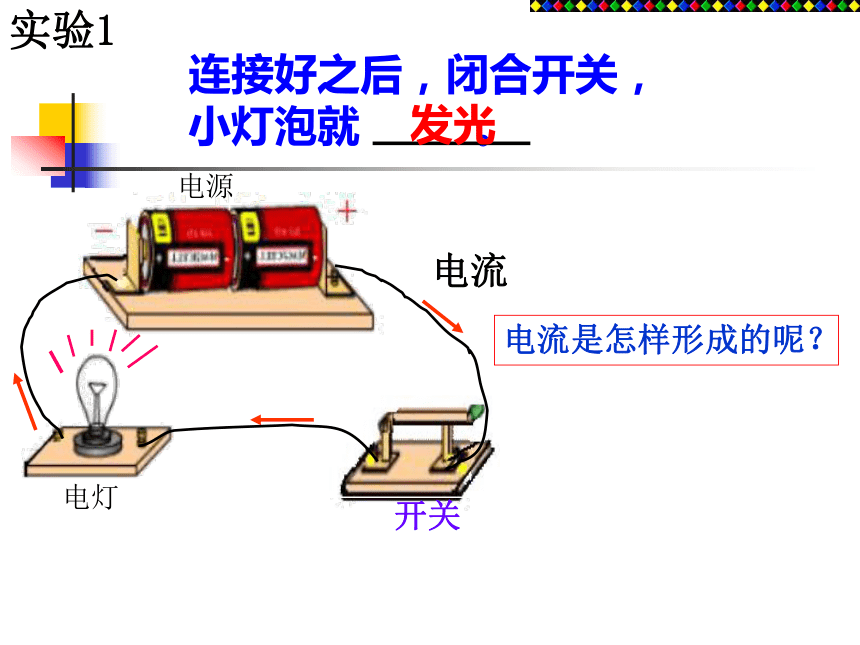

横截面的电量（电荷多少）叫做电流强度。电流的大小----电流强度（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）其他常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：连接好之后，闭合开关，小灯泡就 。电流发光实验1电流是怎样形成的呢？+
+
+
+
+-
--

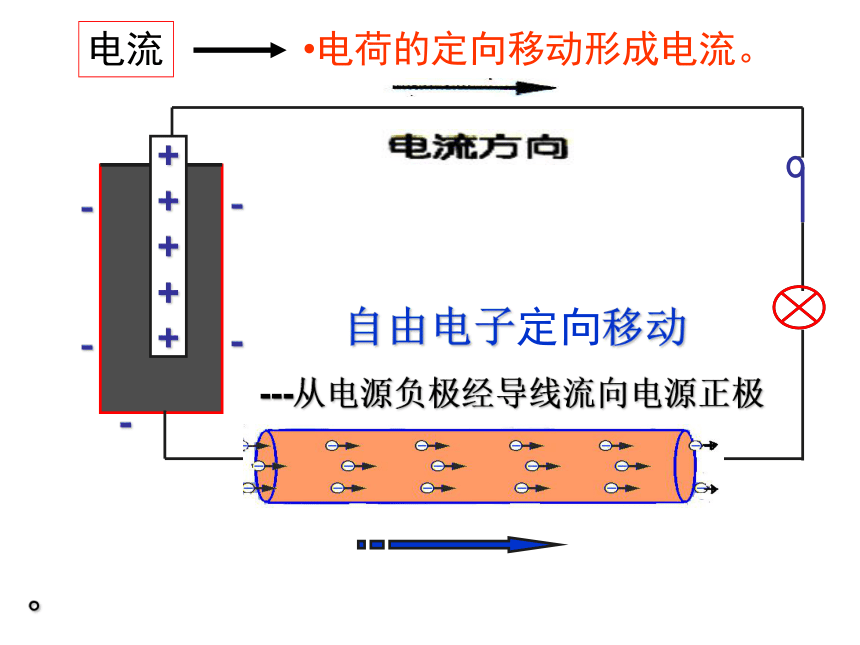

-- 自由电子定向移动
---从电源负极经导线流向电源正极电荷的定向移动形成电流。电流。1.电流的形成：电荷的定向移动形成电流。
2、电流方向:规定正电荷的定向移动方向。(与电子的移动方向相反) 电流一.电流的形成、方向：比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。实验2较亮较暗怎么办？从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。用测量电流的仪器。你知道刚才灯泡发光的两个电路中电流分别是多大吗？用什么来测量电流的大小电流表：测量电流的大小的工具。（电流表又叫安培计）仔细观察电流表，观察表盘上的符号、刻度和接线柱旁边的符号各表示什么意思？电流表电流表的符号：
电流表的单位：
每个电流表都有一定的测量范围—— 学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。三两“0~3A”“0~0.6A”量程（双量程电流表）A 使用学校实验室的电流表时若将“—”和“0.6”两个接线柱接入电路，则刻度盘上每个大格是
安，每个小格是 安。
若是选择“0~3A”的量程时，则刻度盘上每个大格是 安，每个小格是 安。0.20.110.02
请你思考： 1、我要测该电路的电流，电流表该如何连接？
连接时，开关状态2、电流表的正负接线柱该怎样连接？3、量程应如何选择？-3考考你1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。如果无法预先估计被测电流大小，怎么办？先用最大量程，迅速试触。如果指针偏转太小，再使用较小的量程。如果指针偏转超出量程，则改用更大量程的电流表3、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
4、正确选择量程。被测电流不得超过电流表的量程。电流表的正确使用方法1、绝对不允许不经过用电器而把电流表直接连到电源两极，否则电流表会被烧毁。2、电流表必须串联在被测电路中测出通过灯泡的电流装一组干电池时的
电流 I= _____ 安
装二组干电池时的
电流 I= _____ 安实际操作:电学实验的基本素养要求 ①连接线路时开关要处于 打开 的位置。 ②连好线路后要先进行 迅速试触。 无故障后再闭合开关进行实验。 打开迅速试触为了防止实验一开始就损坏元件。安全第一！！练一练：1、0.5Ａ= mＡ = μＡ5005×1053、200 mＡ = Ａ= μＡ0.22×1052、104 μＡ= Ａ= mＡ 10 -2 10拓展提高 现有两盏电灯，一个开关，两节干电池，一只电流表，要求连接电路，使两盏电灯并联，同时电流表只测其中一盏电灯的电流，请画出电路图，同时要求连接实物图，并读出电流表的示数。练习 某同学在使用实验室电流表测电流时，读出的电流值为2.5A，而实际上该同学使用的电流表是0.6A量程，则电路中实际电流应为 。
