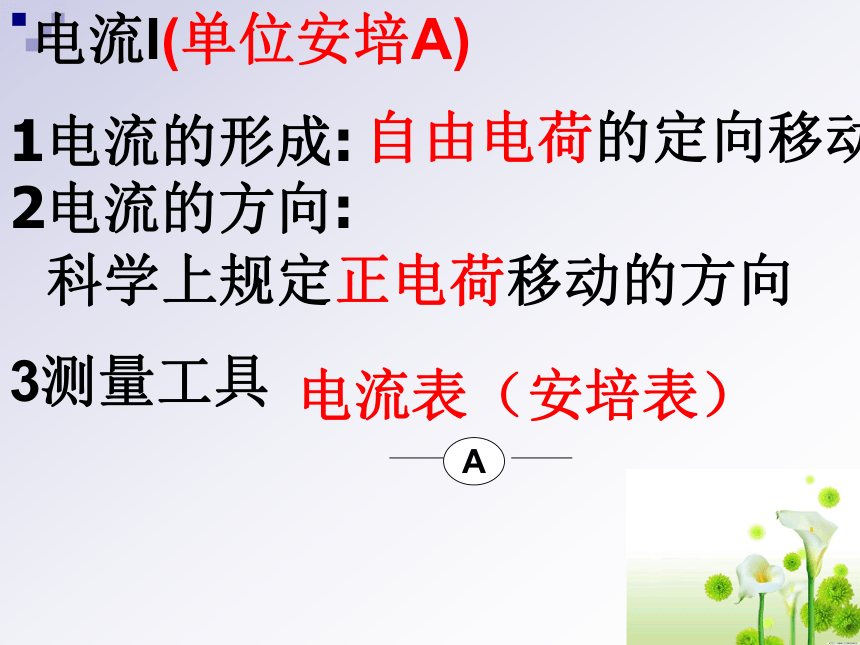

课件32张PPT。电流I(单位安培A)1电流的形成:3测量工具自由电荷的定向移动2电流的方向:

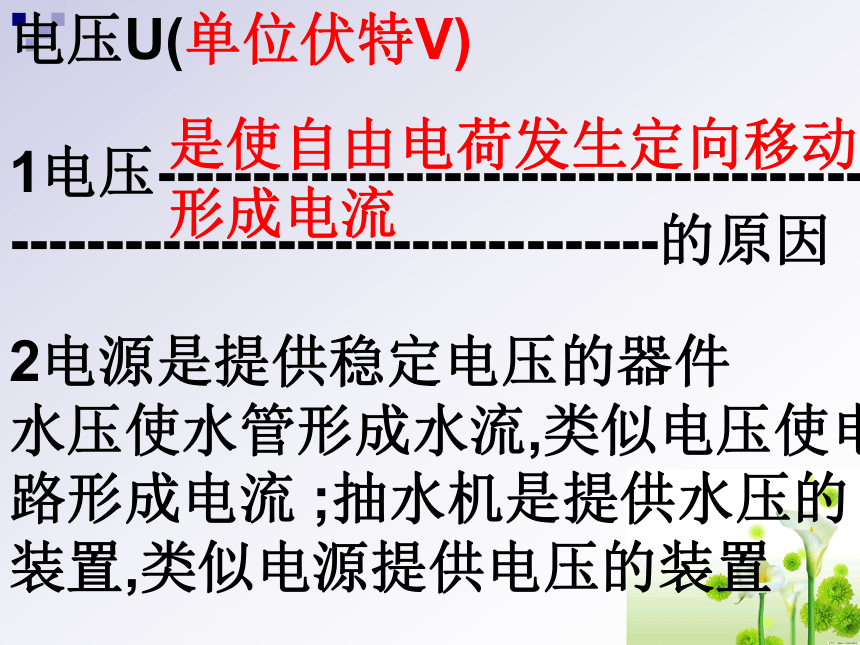

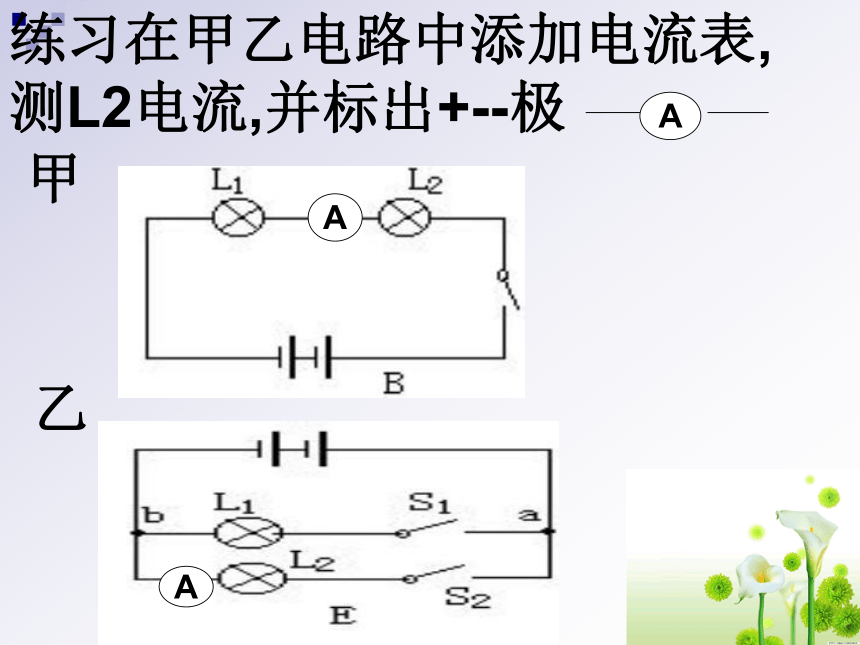

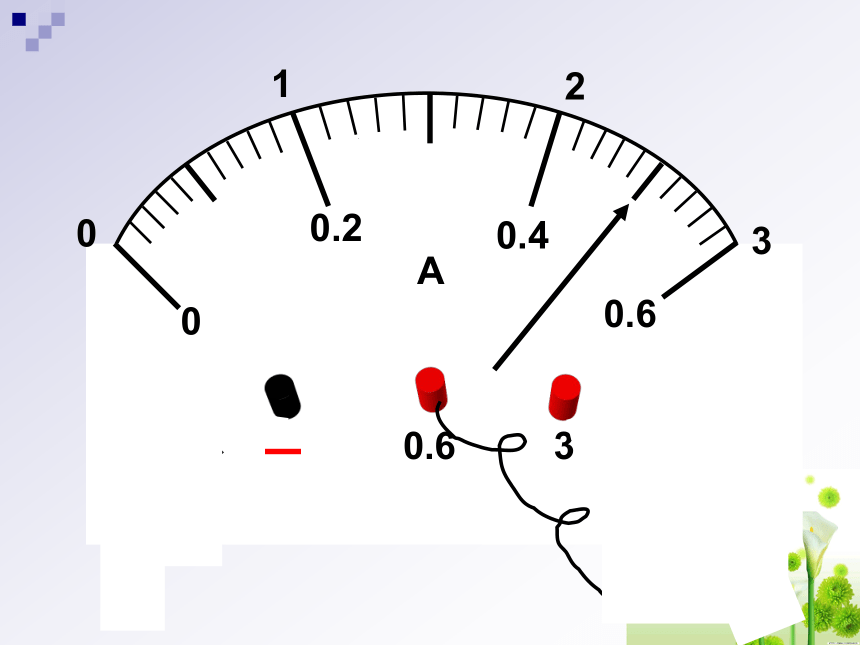

科学上规定正电荷移动的方向电流表（安培表）A练习在甲乙电路中添加电流表,测L2电流,并标出+--极甲乙AAA电压U(单位伏特V)1电压------------------------------------------------------------------------的原因是使自由电荷发生定向移动形成电流水压使水管形成水流,类似电压使电路形成电流 ;抽水机是提供水压的装置,类似电源提供电压的装置

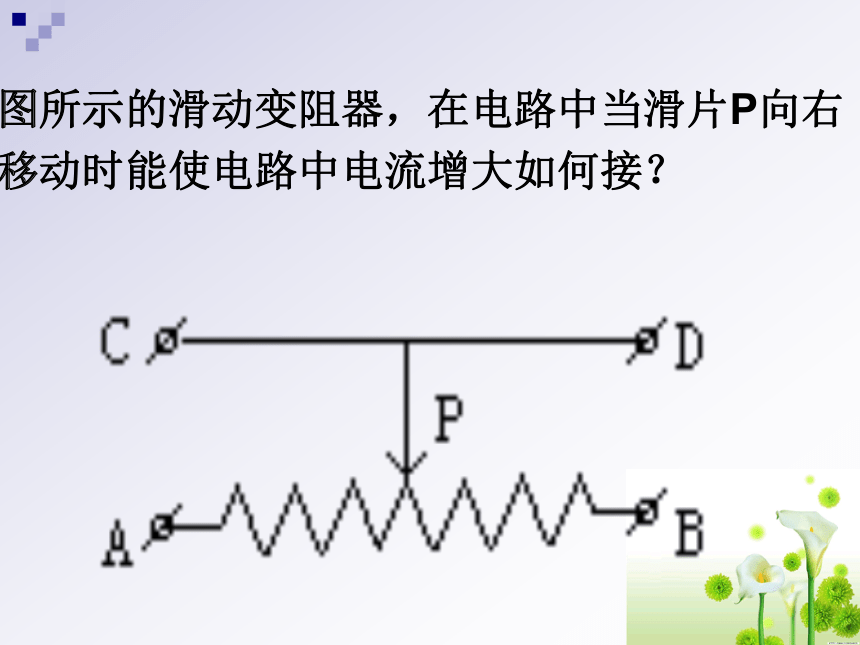

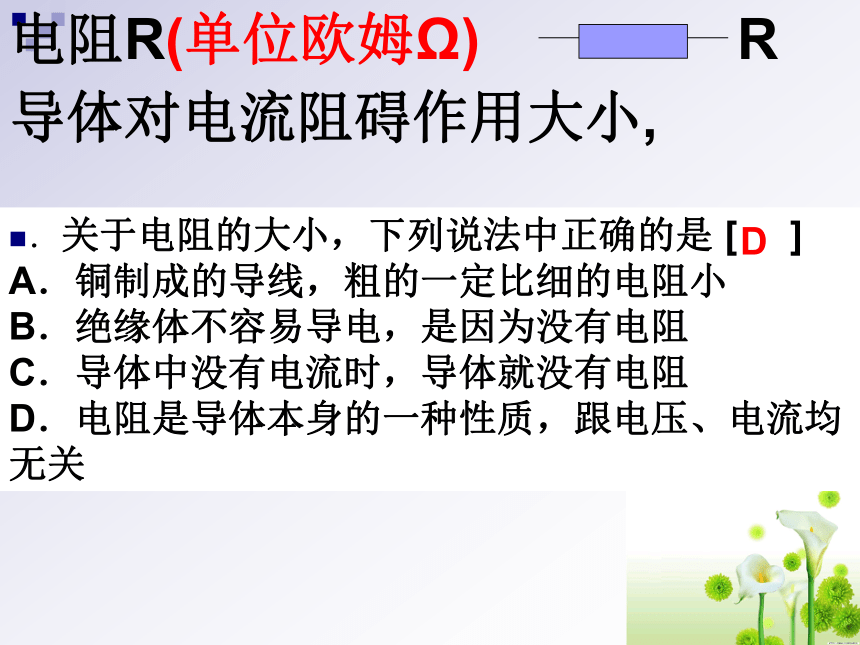

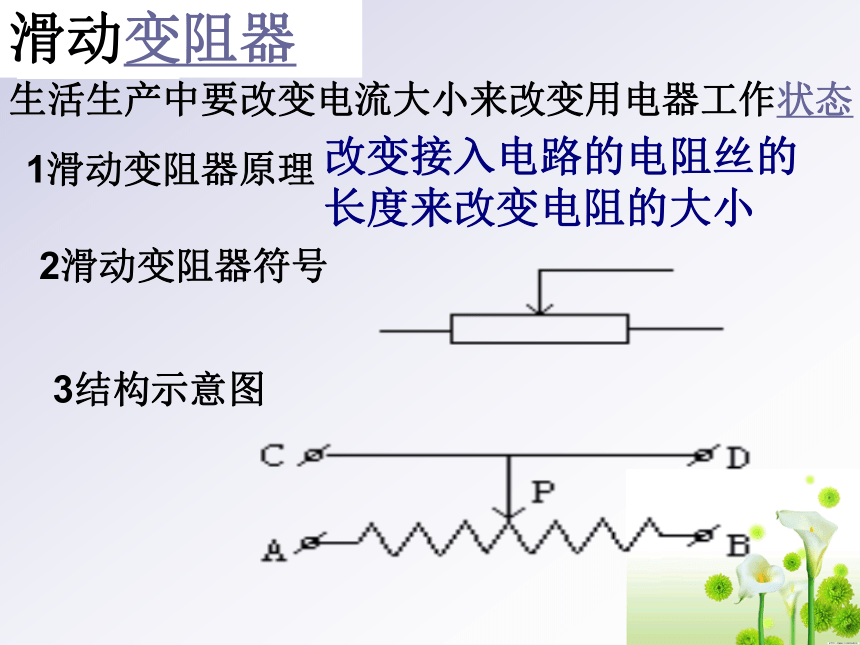

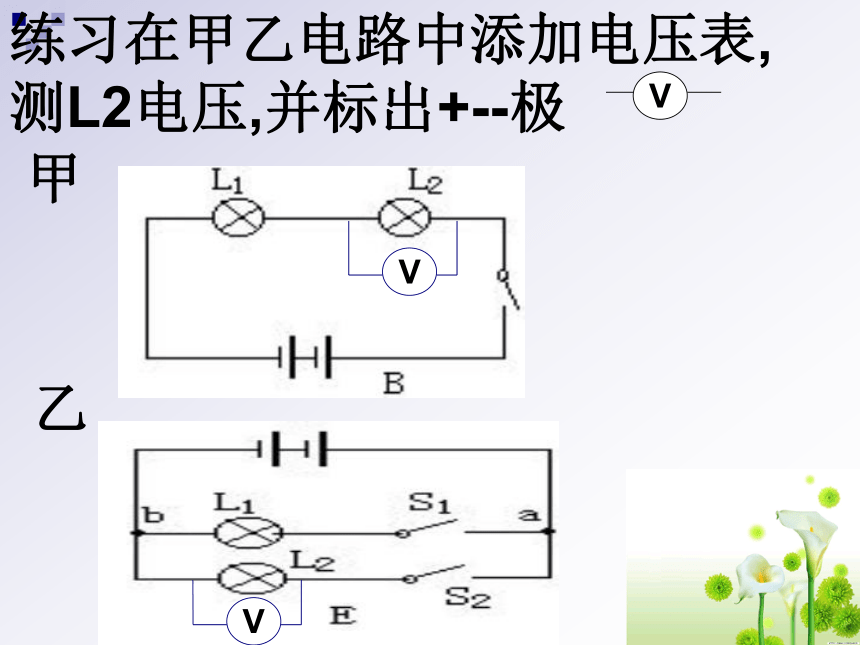

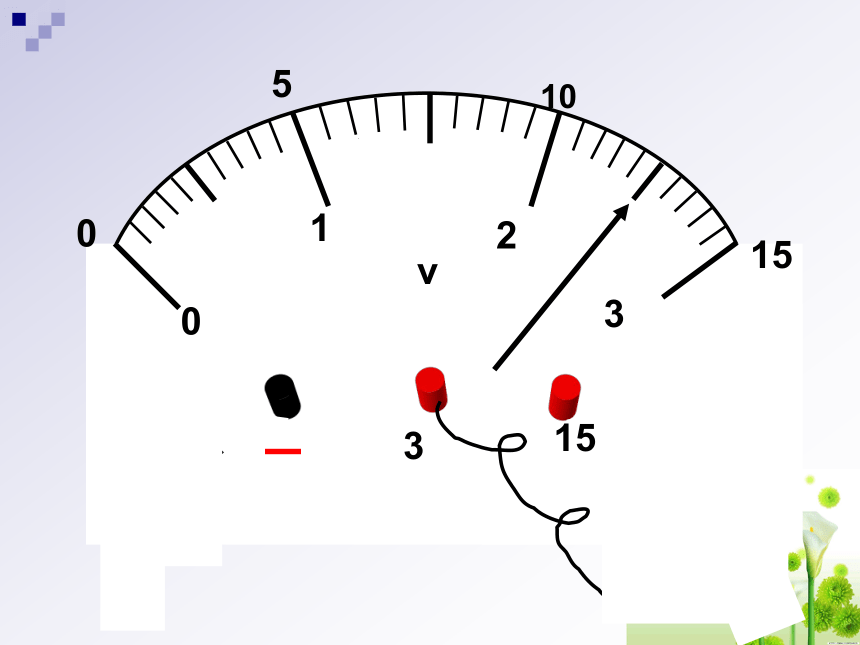

2电源是提供稳定电压的器件练习在甲乙电路中添加电压表,测L2电压,并标出+--极甲乙VVV101515电阻R(单位欧姆Ω)导体对电流阻碍作用大小,R．关于电阻的大小，下列说法中正确的是 [ ]A．铜制成的导线，粗的一定比细的电阻小B．绝缘体不容易导电，是因为没有电阻C．导体中没有电流时，导体就没有电阻D．电阻是导体本身的一种性质，跟电压、电流均无关D生活生产中要改变电流大小来改变用电器工作状态变阻器 滑动变阻器1滑动变阻器原理改变接入电路的电阻丝的长度来改变电阻的大小2滑动变阻器符号3结构示意图图所示的滑动变阻器，在电路中当滑片P向右

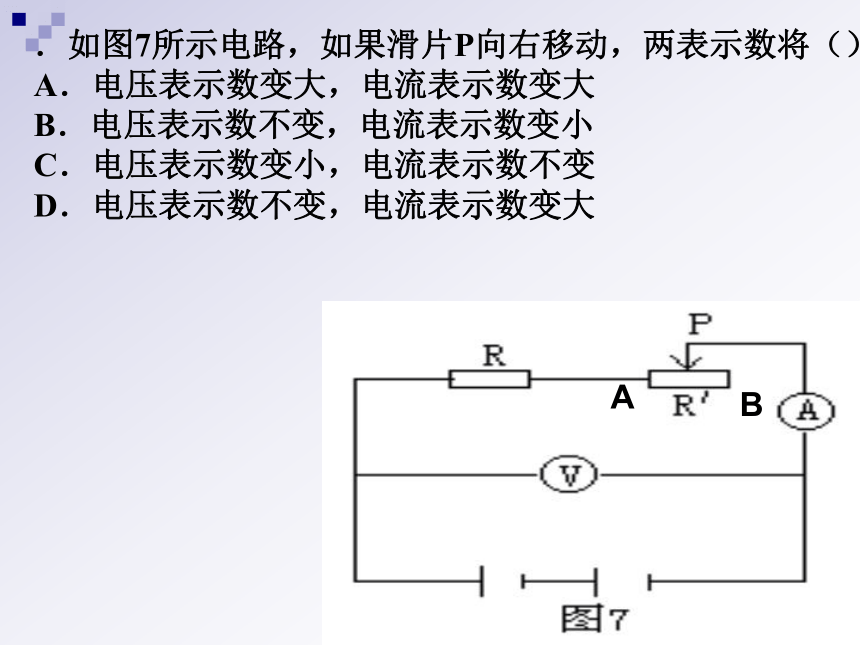

移动时能使电路中电流增大如何接？．如图7所示电路，如果滑片P向右移动，两表示数将（）
A．电压表示数变大，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变小，电流表示数不变
D．电压表示数不变，电流表示数变大
AB欧姆定律(电流电压和电阻的关系)

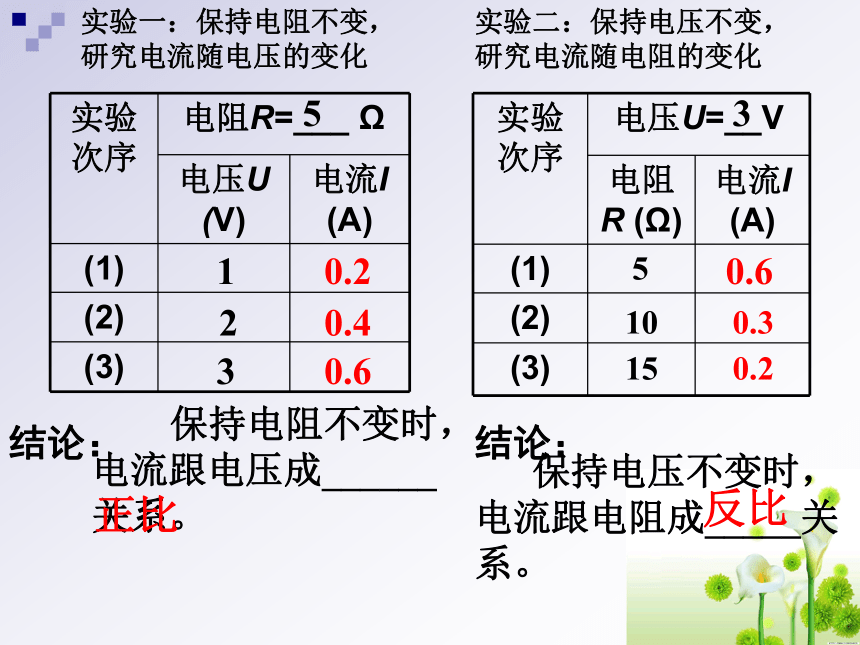

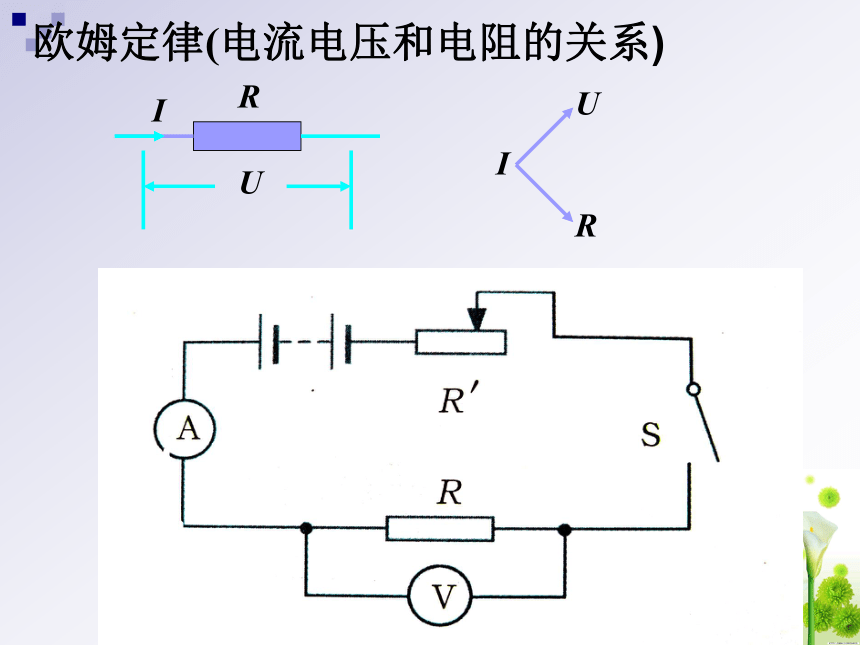

实验一：保持电阻不变，研究电流随电压的变化实验二：保持电压不变，研究电流随电阻的变化 保持电阻不变时， 电流跟电压成______关系。 保持电压不变时，电流跟电阻成_____关系。结论：50.60.40.23 213105150.60.30.2正比结论：反比欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5164.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：5.加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？已知：已知：U1=5V，I1=0.5A求：R=？解：U2=20V，R=10 Ω解：求：I2=？１车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。
２一灯泡正常发光，通过它的电流值是0.6A正常发光时的电阻是20Ω,求灯泡两端的电压。３一只灯泡正常发光时的电流是0.18A，灯泡两端的
电压是220V，试计算灯丝正常发光时的电阻值。
４一个定值电阻两端的电压是3伏时，通过的电流是0.5安。如果将此电阻接到5伏的电路中，能不能用量程是0~~0.6安的电流表来测量通过该电阻的电流?.５当加在某导体两端电压为８V时，通过它的电流为２A，则这导体的电阻为______Ω；当加在它两端的电压为１６Ｖ该导体的电阻为______ Ω,导体中通过的电流为－－－－第二节电 路的计算串联电路：用电器顺次逐个连接，一条电流路径，电流处处相
等，一个开关，电器之间彼此制约。
串联电路特点：I1 = I2 = I3
U = U1 + U2
R = R1 + R2 串联电路特点串联电路中各个电阻两端的电压跟它的电阻值成正比串联电路的电压分配U2 小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点。测得A、B、C三点的电流，其关系是：ACBA、 IA=IB=IC
B、 IA ＞IB＞ IC
C、 IC＞IB＞IAAL1L2说一说串联的特点２用同种材料制成长度相同的甲、乙两条电阻丝，串联接在电源上，闭合开关S后，电压表V1的示数比电压表V2的示数大，则两电阻丝横截面积大小是 ( )
A、甲的大 B、乙的大
C、一样大 D、不能确定
１有同种材料制成的长度相同的甲、乙两条电阻丝串联在电路中，若甲的横截面积比乙的大，则通过甲、乙的电流I甲和I乙与甲、乙两端的电压U甲和U乙的大小关系是
A、I甲>I乙 U甲>U乙 B、I甲 C、I甲=I乙 U甲>U乙 D、I甲=I乙 U甲 ＤＢ例题有电阻R1R2分别为10欧和30欧.把它们串联后,通过10欧电阻的电流是0.5安, 两个电阻上的电压为别是多少?求电源电压是多少?解:∵ R1=10欧,R2=30欧,I=0.5安
在串联电路中, I总=I1=I2, U总=U1+U2
∴ U1=IR1 =0.5安×10欧=5伏
U2=IR2 =0.5安×30欧=15伏
U总=U1+U2 =5伏+15伏=20伏
答:---------.３、如图，电阻 R1 =5欧，R2=1０欧，电源电压为３伏，两个电阻电压之比是多少？电阻R2上的电压是多大？电阻R2上的电流是多大？４　R1为2欧姆，R2为6欧姆，串联在电路上，
　已知Ｒ1两端的电压为４伏特．
（１）求通过Ｒ1的电流（２）求Ｒ2两端的电压
（３）求电源电压
　并联电路：多条电流路径，多个开关，有干路、支路电流之
分，每条支路都各自与电源构成通路而独立工作，
且U1 = U2 ，彼此不影响。
并联电路特点：I = I1 + I2
U = U1 = U2
并联电路中通过各个电阻的电流跟它的电阻值成反比并联电路特点并联电路的电流分配R2R1R21R11R1＝＝并联电路中支路电流和干路电流之间的关系为( ) (A)I1＝I2＝I(B)I1＝I2＞I (C)I1＝I＋I2(D)I＝I1＋I2D说一说并联特点１　　R1为５欧姆，R2为１０欧姆并联在２０伏特的电路上（１）求Ｒ１的电压
（２）求通过Ｒ２的电流
（３）求干路的电流
（４）电流与电阻的关系
并联例题R0３、如图，当开关Ｓ从原来的断开到闭合时，电流表１的读数将 ，电流表２的读数将 ，电压表的读数将 。２、如图，电阻 R1 =5欧，R2=15欧，干路电流I=2安，那个电阻通过电流大？两个电阻电流之比是多少？电阻R2上的电流是多大？当S断开，I1有无变化？I1II2４电源电压为１０伏特且不变，Ｓ断开时电流表示数为０．２安，Ｓ闭合时电流表示数为０．６安，求Ｒ１和Ｒ２
Ｒ１Ｒ２ＡＵ＝１０ＶＳ1　R1为2欧姆，R2为6欧姆，串联在电路上，已知Ｒ1两端的电压为１２伏特．
（１）求通过Ｒ1的电流（２）求Ｒ2两端的电压
（３）求电源电压
２有两个电阻R1R2, R1为10欧姆,R2为20欧姆,串联在电路中。已知通过的Ｒ１电流为0．3安。
（１）求U1 和 U2（２）求电源电压
３　Ｒ１Ｒ２串联在１２伏电路中，通过的Ｒ１的电流为０．２安，Ｒ２两端电压为４伏　　　求Ｒ１和Ｒ２电阻　　　　　４把定值电阻R1与一个阻值为6欧的电阻R2并联后接到电源上，通过R1的电流是l安，通过R2的电流是2安，求：
(1)电源电压 (2)定值电阻R1的值作业 3、有一个电铃，额定电压是6伏，正常工作时的电阻是9 欧，应当怎样把它接入电源电压是8伏的电路中？ 4、如图所示电路，当开关Ｓ闭合时，电压表有示数而电流表无示数，则电路中可能发生什么故障？若电压表无示数，电流表有示数则电路故障可能是什么？补充补充祝同学们
