电流表[上学期]

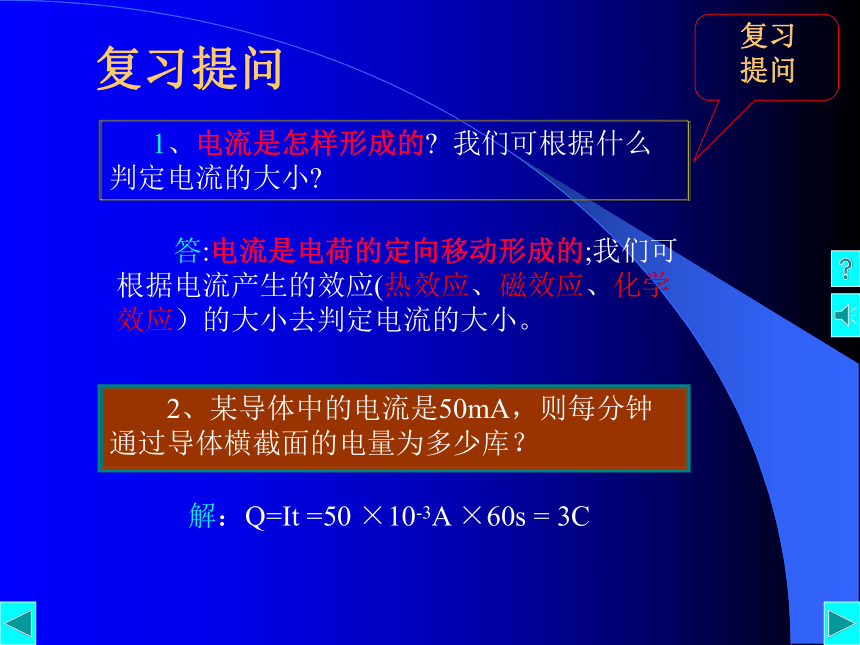

课件17张PPT。电 流 表 1、电流是怎样形成的? 我们可根据什么判定电流的大小? 2、某导体中的电流是50mA，则每分钟通过导体横截面的电量为多少库？ 答:电流是电荷的定向移动形成的;我们可根据电流产生的效应(热效应、磁效应、化学效应）的大小去判定电流的大小。复习提问解：Q=It =50 ×10-3A ×60s = 3C（一）电流表：测量电流大小的仪表。（1）接线柱：“0.6” 、“3”为正接线柱；
“-”为负接线柱。（2）量程：两个量程，分别为

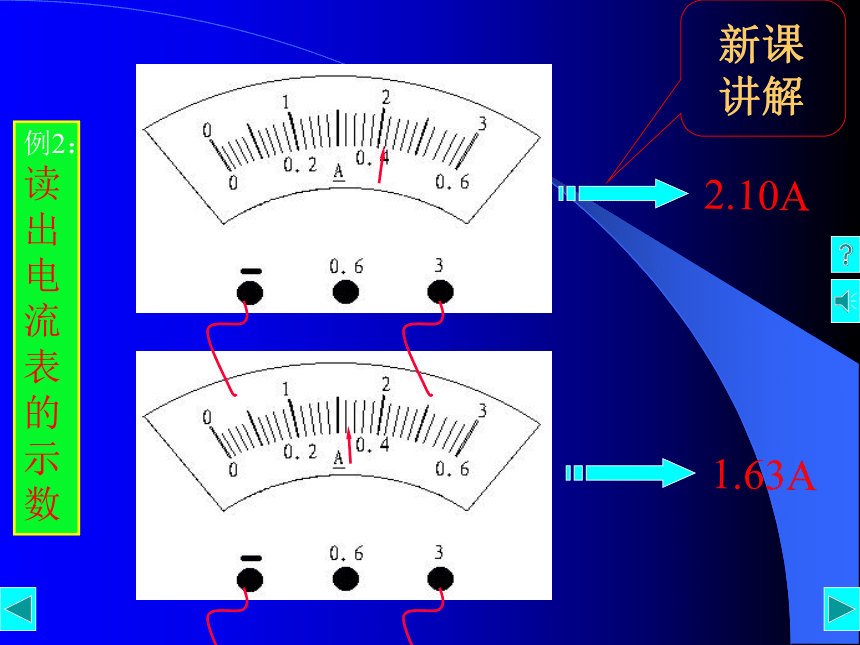

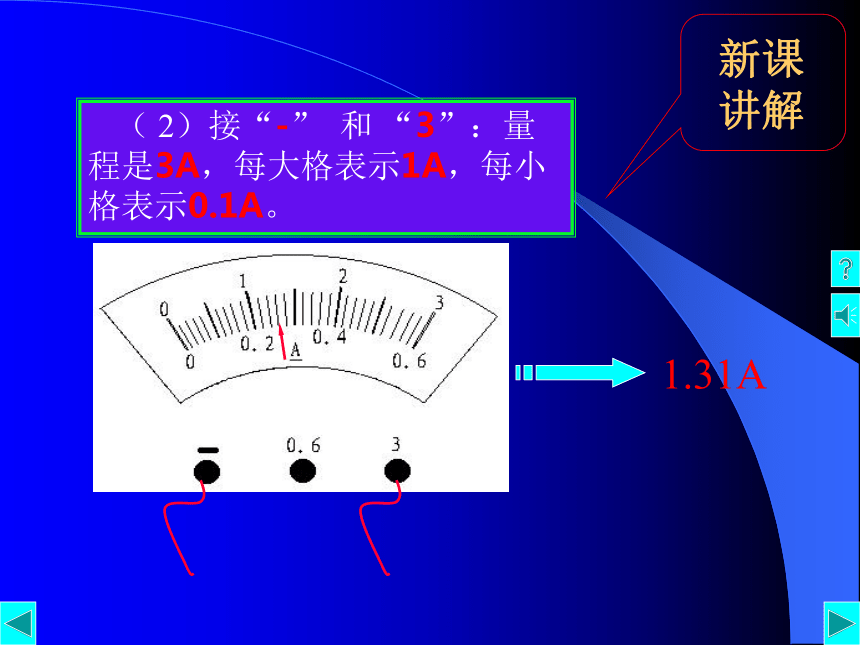

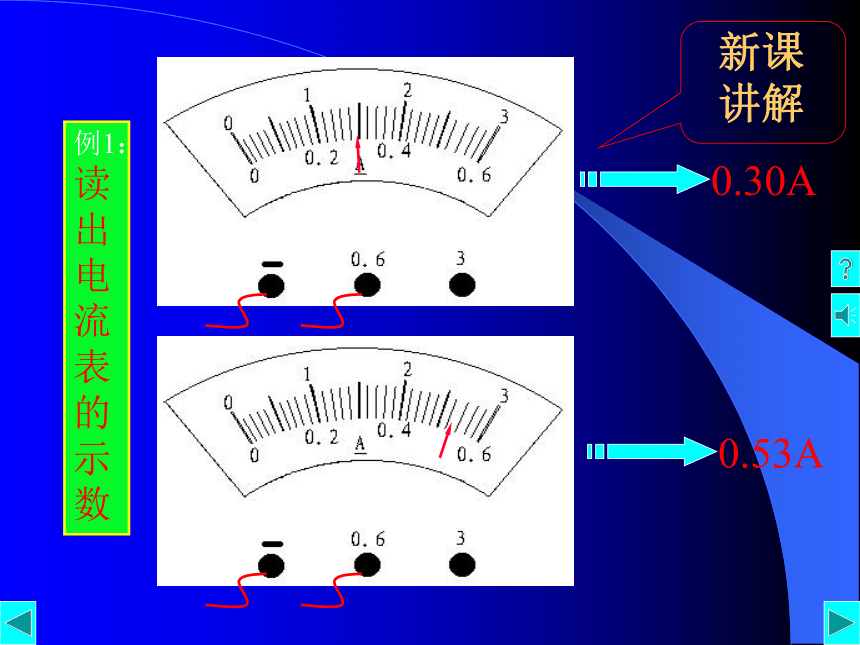

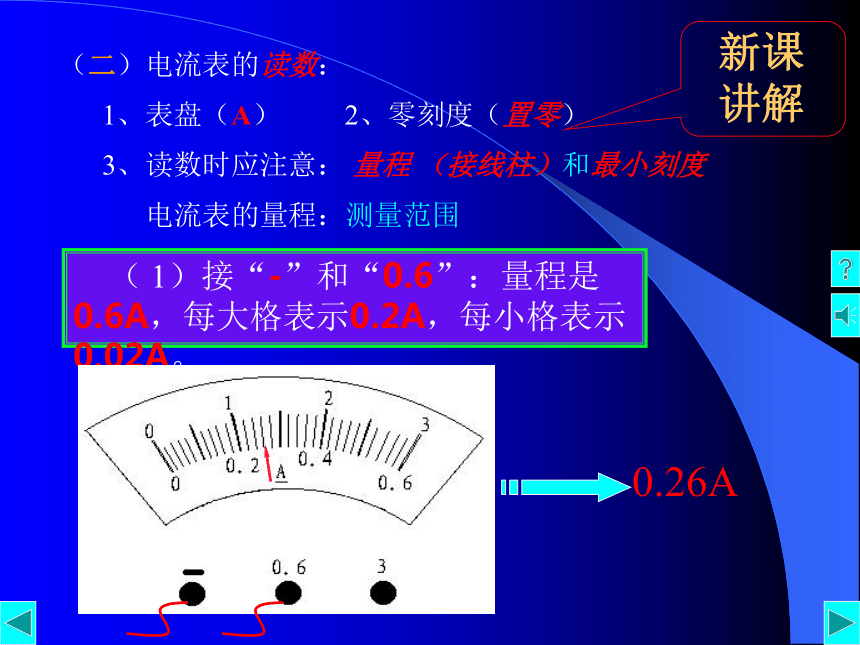

（0—0.6A）和（0—3A）。2、电流表的符号：1、种类：3、学生用电流表：二 电 流 表电流表的量程：测量范围新课讲解0.26A（二）电流表的读数：3、读数时应注意： 量程 （接线柱）和最小刻度1、表盘（A） 2、零刻度（置零）例1：读出电流表的示数0.53A0.30A （ 2）接“-” 和 “3”：量程是3A，每大格表示1A，每小格表示0.1A。1.31A1.63A2.10A例2：读出电流表的示数（三）电流表的使用：1、电流表要串联在被测电路中。2、要使电流从“+”接线柱流进，从“-”接线柱流出。
否则指针反转，极易损坏。 例3、（1）请在A、B、C三处分别填上电源、开关、电流表，让电流表测量通过L1的电流，并标出电流表的“+”“-”接线柱。（2）请依照电路图连接右边的实物图。+-例4、根据实物连接图画出电路图。3、被测电流不要超过电流表的最大测量值。 （3）试触法（先试触最大量程，再根据情况选择）（1）超过的后果（2）电流表的选择应注意：
在量程满足情况下，尽量采用较小量程，
因为这样误差更小。 例5、如果被测电流的值约等于100mA、500mA、700mA、2.3A，各应取哪个量程？答： 100mA、500mA应取（0—0.6A）档；
700mA 、2.3A应取（0—3A）档。 4、绝对不允许不经过用电器而把电流表两
极与电源两极相连。否则电流表极易烧坏。新课讲解 1、电流表的读数： 小结重点内容小结量程、最小刻度值、示数2、电流表的使用：三要、一不、两看清三要、一不、两看清三要1、要把电流表串联在电路中2、要使电流正进负出3、要使被测电流不超过电流表的最大测量值1、进行读数时要看清电流表使用的量程2、看清每小格所表示的电流值不准把电流表的两接线柱直接连到电源两极上一不两看清巩固练习 1、如下图所示，它是_______表的表头刻度盘，若使用的是“+”和“3”接线柱，则最大的测量值是______，最小刻度值是________，此时指针的示数是________；若使用的是“+”和“0.6”接线柱，则最大测量值是________，最小刻度值是_______，此时所指的示数是_______. 2、在使用上题图示中的电流表时，接线应先用___至____安培量程进行试触，若指针示数小于___安培，再改用___至___安培的量程。电流30.1A2.60A0.60.02A0.52A 0 00.60.6A3A注意：0.52A×5=2.60A巩固练习 3、将如图所示的元件连接起来（用铅笔画线表示导线），使灯泡L1和L2并联，用电流表A1测L1中的电流，A2测L2中的电流，并画出对应的电路图。1、把教材P71的练习题做在书上
2、完成《同步导学》和《学习目标》
3、预习下一节，完成实验报告的预习作业
