21世纪教育网 –中小学教育资源及组卷应用平台

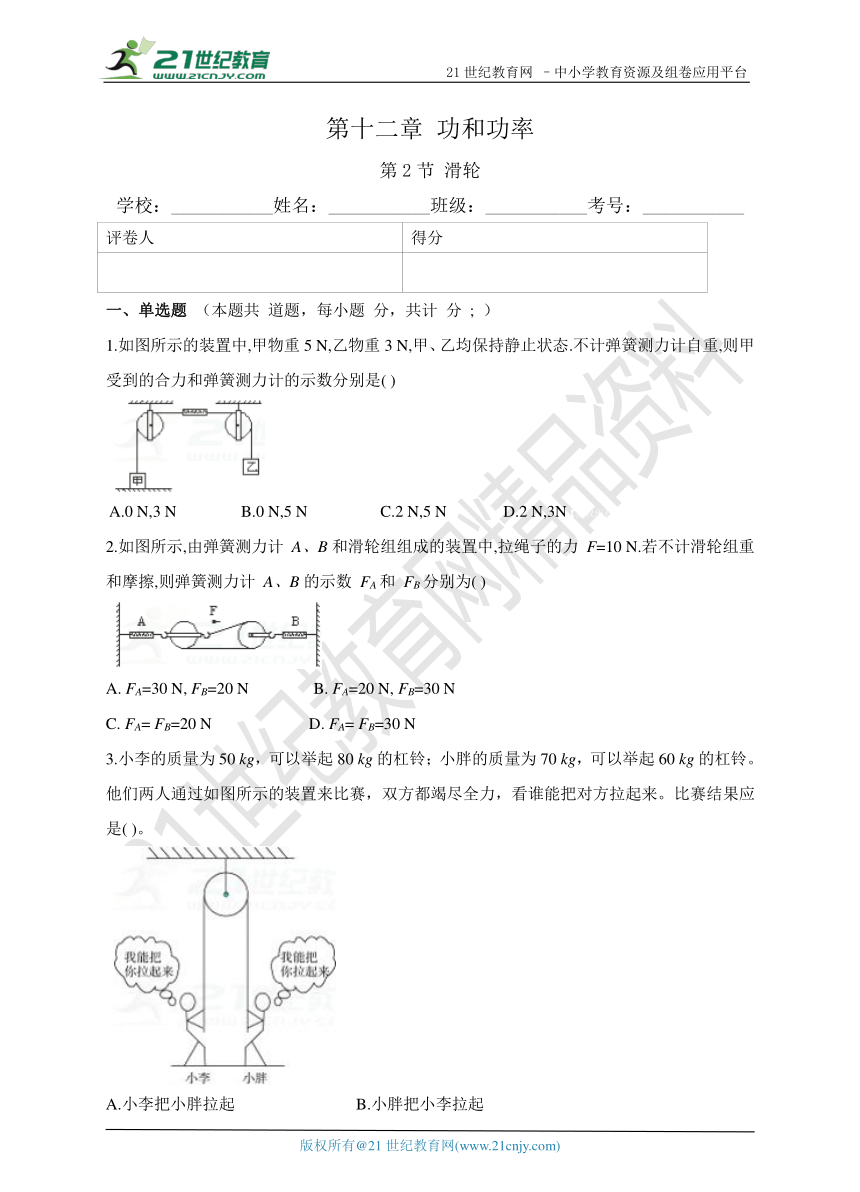

第十二章 功和功率
第2节 滑轮
学校：___________姓名：___________班级：___________考号：___________
评卷人 得分
一、单选题 （本题共 道题，每小题 分，共计 分 ; ）
1.如图所示的装置中,甲物重5 N,乙物重3 N,甲、乙均保持静止状态.不计弹簧测力计自重,则甲受到的合力和弹簧测力计的示数分别是( )
A.0 N,3 N B.0 N,5 N C.2 N,5 N D.2 N,3N【版权所有：21教育】
2.如图所示,由弹簧测力计 A、B和滑轮组组成的装置中,拉绳子的力 F=10 N.若不计滑轮组重和摩擦,则弹簧测力计 A、B的示数 FA和 FB分别为( )
A. FA=30 N, FB=20 N B. FA=20 N, FB=30 N
C. FA= FB=20 N D. FA= FB=30 N
3.小李的质量为50 kg，可以举起80 kg的杠铃；小胖的质量为70 kg，可以举起60 kg的杠铃。他们两人通过如图所示的装置来比赛，双方都竭尽全力，看谁能把对方拉起来。比赛结果应是( )。
A.小李把小胖拉起 B.小胖把小李拉起
C.两个都拉不起 D.两个都拉起

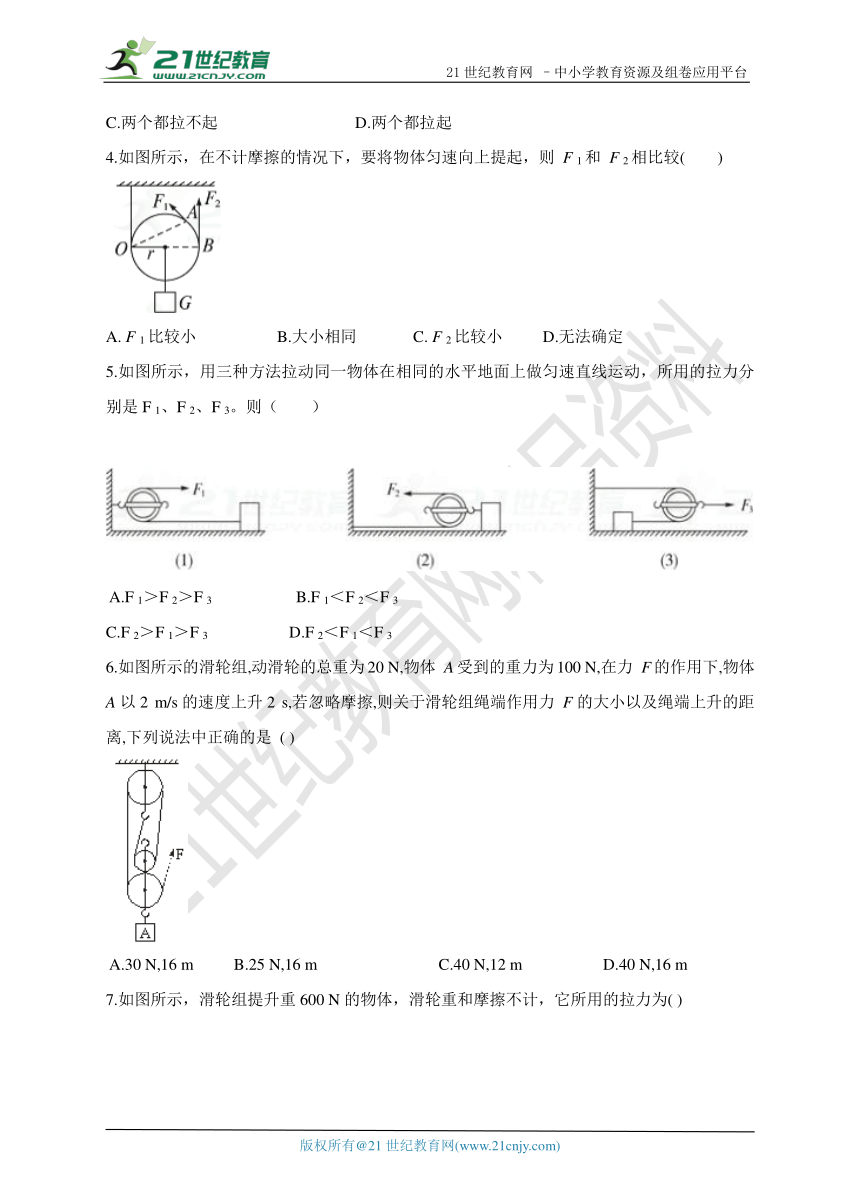

4.如图所示，在不计摩擦的情况下，要将物体匀速向上提起，则 F 1和 F 2相比较( )
A. F 1比较小 B.大小相同 C. F 2比较小 D.无法确定
5.如图所示，用三种方法拉动同一物体在相同的水平地面上做匀速直线运动，所用的拉力分别是F 1、F 2、F 3。则（ ）
A.F 1＞F 2＞F 3 B.F 1＜F 2＜F 3
C.F 2＞F 1＞F 3 D.F 2＜F 1＜F 3
6.如图所示的滑轮组,动滑轮的总重为20 N,物体 A受到的重力为100 N,在力 F的作用下,物体 A以2 m/s的速度上升2 s,若忽略摩擦,则关于滑轮组绳端作用力 F的大小以及绳端上升的距离,下列说法中正确的是 ( )
A.30 N,16 m B.25 N,16 m C.40 N,12 m D.40 N,16 m

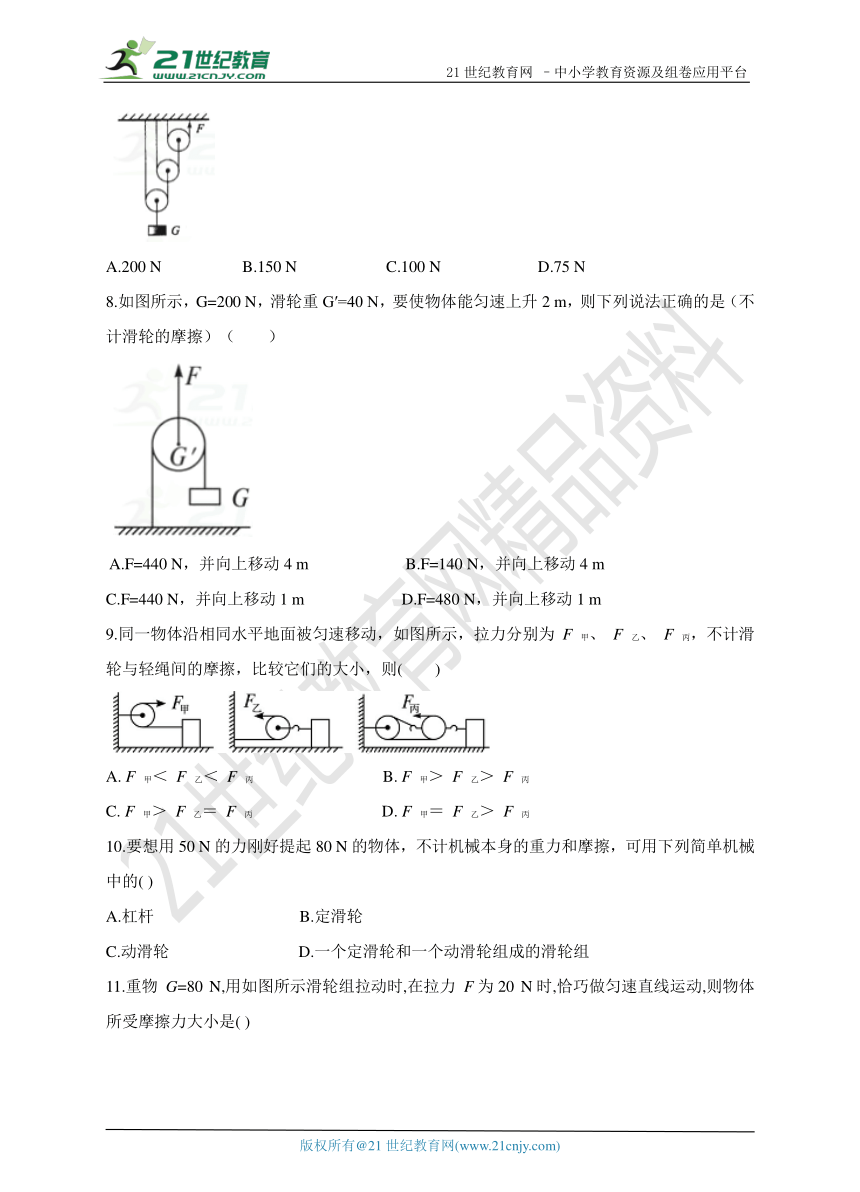

7.如图所示，滑轮组提升重600 N的物体，滑轮重和摩擦不计，它所用的拉力为( )
A.200 N B.150 N C.100 N D.75 N
8.如图所示，G=200 N，滑轮重G′=40 N，要使物体能匀速上升2 m，则下列说法正确的是（不计滑轮的摩擦）（ ）
A.F=440 N，并向上移动4 m B.F=140 N，并向上移动4 m
C.F=440 N，并向上移动1 m D.F=480 N，并向上移动1 m
9.同一物体沿相同水平地面被匀速移动，如图所示，拉力分别为 F 甲、 F 乙、 F 丙，不计滑轮与轻绳间的摩擦，比较它们的大小，则( )
A. F 甲＜ F 乙＜ F 丙 B. F 甲＞ F 乙＞ F 丙
C. F 甲＞ F 乙＝ F 丙 D. F 甲＝ F 乙＞ F 丙
10.要想用50 N的力刚好提起80 N的物体，不计机械本身的重力和摩擦，可用下列简单机械中的( )
A.杠杆 B.定滑轮
C.动滑轮 D.一个定滑轮和一个动滑轮组成的滑轮组
11.重物 G=80 N,用如图所示滑轮组拉动时,在拉力 F为20 N时,恰巧做匀速直线运动,则物体所受摩擦力大小是( )
A.20 N B.90 N C.40 N D.45 N

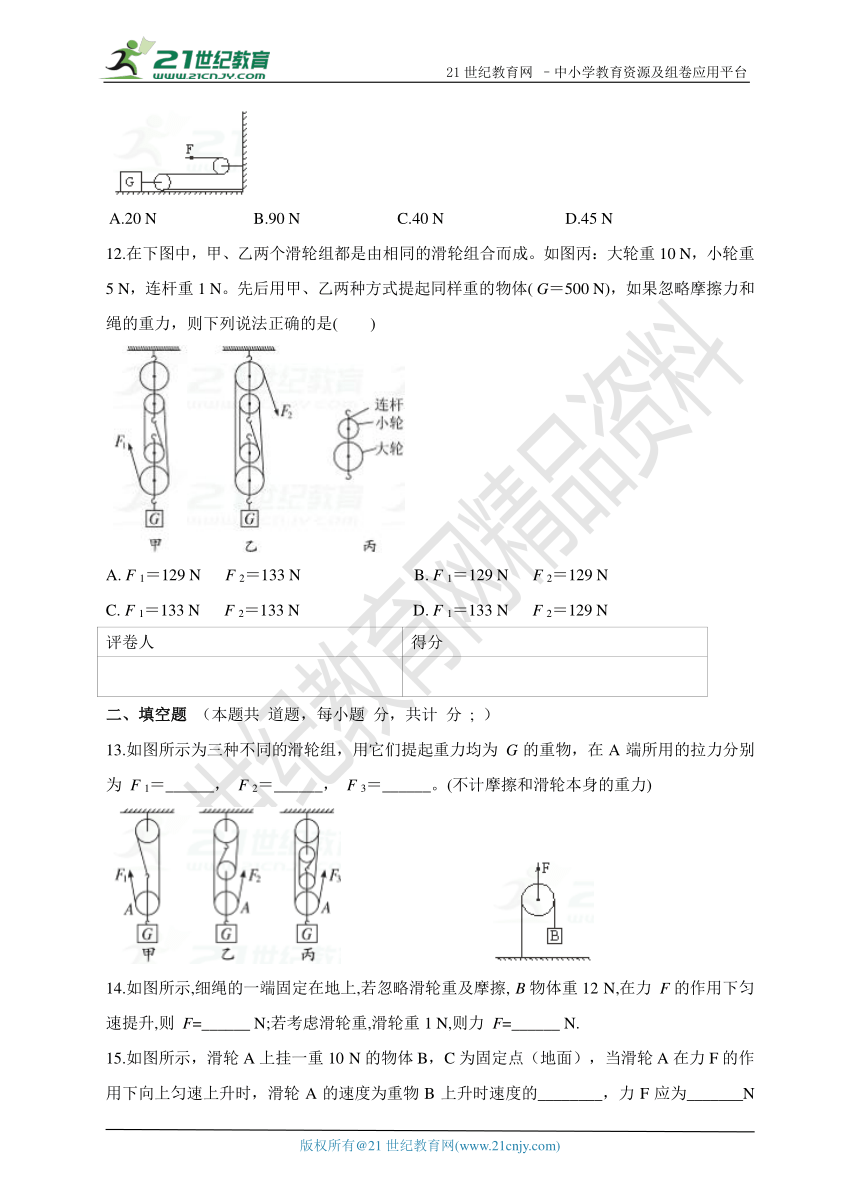

12.在下图中，甲、乙两个滑轮组都是由相同的滑轮组合而成。如图丙：大轮重10 N，小轮重5 N，连杆重1 N。先后用甲、乙两种方式提起同样重的物体( G＝500 N)，如果忽略摩擦力和绳的重力，则下列说法正确的是( )
A. F 1＝129 N F 2＝133 N B. F 1＝129 N F 2＝129 N
C. F 1＝133 N F 2＝133 N D. F 1＝133 N F 2＝129 N
评卷人 得分
二、填空题 （本题共 道题，每小题 分，共计 分 ; ）
13.如图所示为三种不同的滑轮组，用它们提起重力均为 G的重物，在A端所用的拉力分别为 F 1＝______， F 2＝______， F 3＝______。(不计摩擦和滑轮本身的重力)
14.如图所示,细绳的一端固定在地上,若忽略滑轮重及摩擦, B物体重12 N,在力 F的作用下匀速提升,则 F=______ N;若考虑滑轮重,滑轮重1 N,则力 F=______ N.【出处：21教育名师】
15.如图所示，滑轮A上挂一重10 N的物体B，C为固定点（地面），当滑轮A在力F的作用下向上匀速上升时，滑轮A的速度为重物B上升时速度的________，力F应为_______N（滑轮A和绳重及摩擦均不计）。

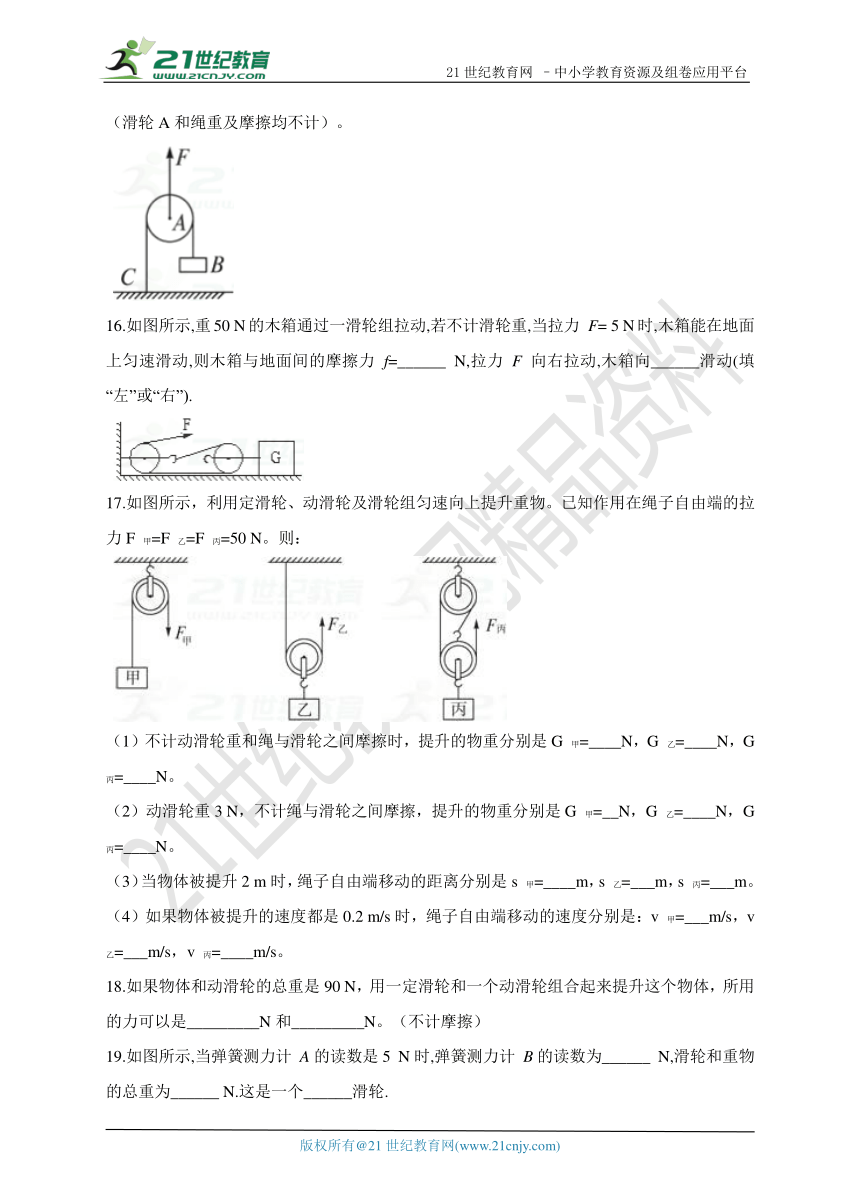

16.如图所示,重50 N的木箱通过一滑轮组拉动,若不计滑轮重,当拉力 F= 5 N时,木箱能在地面上匀速滑动,则木箱与地面间的摩擦力 f=______ N,拉力 F向右拉动,木箱向______滑动(填“左”或“右”).
17.如图所示，利用定滑轮、动滑轮及滑轮组匀速向上提升重物。已知作用在绳子自由端的拉力F 甲=F 乙=F 丙=50 N。则：
（1）不计动滑轮重和绳与滑轮之间摩擦时，提升的物重分别是G 甲=____N，G 乙=____N，G 丙=____N。
（2）动滑轮重3 N，不计绳与滑轮之间摩擦，提升的物重分别是G 甲=__N，G 乙=____N，G 丙=____N。
（3）当物体被提升2 m时，绳子自由端移动的距离分别是s 甲=____m，s 乙=___m，s 丙=___m。
（4）如果物体被提升的速度都是0.2 m/s时，绳子自由端移动的速度分别是：v 甲=___m/s，v 乙=___m/s，v 丙=____m/s。
18.如果物体和动滑轮的总重是90 N，用一定滑轮和一个动滑轮组合起来提升这个物体，所用的力可以是_________N和_________N。（不计摩擦）
19.如图所示,当弹簧测力计 A的读数是5 N时,弹簧测力计 B的读数为______ N,滑轮和重物的总重为______ N.这是一个______滑轮.
20.定滑轮实质上是一个______杠杆，在图甲中，动力臂是______，阻力臂是______；动滑轮实质上是一个________________杠杆，在图乙中的动力臂是______，阻力臂是______。
21.如图所示的三个滑轮中，属于动滑轮的是________。若滑轮的自重和摩擦不计，当分别沿力F 1、F 2和F 3方向匀速提起同一物体时，则F 1、F 2、F 3的大小关系是________。
22.如图所示四个滑轮组，如果滑轮的重力和一切摩擦及丙组的板重不计，重物G的重力为600 N。要将重物匀速提起，四种情况下拉力F分别为F 甲=_________，F 乙=_________，F 丙=_________，F 丁=_________。
评卷人 得分
三、实验探究题 （本题共 道题，每小题 分，共计 分 ; ）
23.小芸用弹簧测力计测出一个钩码的重力为2 N,然后,按如图所示进行实验,探究定滑轮和动滑轮的工作特点,记录的实验数据如下,其中有空白的地方,请你补充完整.
定滑轮:21教育网
实验次数
钩码重G/N
弹簧测力计读数F/N
钩码上升距离h/m
手拉下的距离s/m
1
2
0.3
2
4
0.5
动滑轮:
实验次数
钩码重G/N
弹簧测力计读数F/N
钩码上升距离h/m
手拉下的距离s/m
1
4
0.2
2
3
0.8
同学们帮峰峰的爸爸将一重为1 000 N的建筑材料匀速运送到36 m高的楼上去，每位同学都站在地面上可产生的平均拉力为300 N，而站在楼上时为了安全起见可产生的平均拉力为150 N。善于学以致用的峰峰买来了一个重100 N的滑轮和一根足够长的绳子，同学们有的建议采用图中方案甲，有的则建议采用方案乙。(不计绳重和摩擦)
（1）请你算出甲、乙方案中各需几个人。
（2）你认为哪一种方案好？简述理由。2·1·c·n·j·y
评卷人 得分
四、作图题 （本题共 道题，每小题 分，共计 分 ; ）
25.画出使杠杆AB在图所示位置静止时所用最小力F的作用点及方向.
26.站在地面上的人想用尽可能小的力提升水桶。请在下图中画出滑轮组绳子的绕法。
评卷人 得分
五、计算题 （本题共 道题，每小题 分，共计 分 ; ）
27.如图所示，小旋利用滑轮组沿水平方向匀速拉动物体A，已知物A重10 5 N，物体受到的滑动摩擦力为物重的0.01倍，若该物体以0.36 km／h的速度运动，则人沿水平方向拉绳的力是多少 绳子自由端移动的速度是多少
21cnjy.com
如图所示，分别用甲、乙、丙、丁4个滑轮组将重物G吊起，在不计摩擦和动滑轮所受重力的条件下，拉力F 1、F 2、F 3、F 4各是多大？
【来源：21·世纪·教育·网】
1.【答案】A
【解析】一根绳子上各处的拉力应相等.甲、乙均静止,即受力平衡.
2.【答案】A
【解析】弹簧测力计的示数表示的是滑轮对弹簧测力计的拉力.滑轮平衡时,滑轮受到绳子的拉力和它受到弹簧测力计的拉力相等.我们若采用“隔离法”将两滑轮分开容易看出，有三段绳子拉左边的滑轮，用来平衡弹簧测力计A的拉力，因此FA=3F=3×10 N=30 N;有两段绳子拉着右边滑轮，用来平衡弹簧测力计B的拉力，所以FB=2F=2×10 N=20 N，故正确的选项是A.
3.【答案】B
【解析】本题考查定滑轮工作的特点，注意人拉绳子施加的拉力与人举起杠铃施加的举力不是相同的。小李和小胖虽然他们能举起的杠铃重力不一样，但向下拉动定滑轮上的绳子与他们的胳膊的施力无关，对绳子的拉力最大能达到自身的重力的大小，由于装置是定滑轮，只改变力的方向，不能省力，所以绳子上的作用力最大等于小李的重力，小于小胖的重力，即小胖把小李拉起。21·cn·jy·com
4.【答案】C
【解析】由题图可知，当竖直向上用力时，F2的力臂为OB，当按F1方向斜向上用力时，力臂为OA，根据杠杆的平衡条件，当阻力、阻力臂一定时，动力臂越短，动力越大。故F1>F2，选C。21·世纪*教育网
5.【答案】D
【解析】图（1）是定滑轮，其作用是不省力，但能改变力的方向，即物体前进过程中所受的地面摩擦力f=F1。
图（2）是动滑轮，其作用是省一半力，拉力F2是摩擦力f的1/2，即f=2F2或F2=f/2。
图（3）是动滑轮，拉力F3是摩擦力f的2倍，即f=F3/2或F3=2f。
比较F1、F2、F3可知，F3＞F1＞F2www-2-1-cnjy-com
6.【答案】A
【解析】错选C的原因是不会判断与动滑轮连接的绳子的段数,错认为与动滑轮连接的绳子段数为3段.其实,判断与动滑轮连接的绳子段数可以用隔离法,即将动滑轮与定滑轮隔离开,然后再看与动滑轮连接的绳子有几根,则绳子段数就确定了.本题中承担动滑轮重和物重的绳子有4段,所以绳端作用力 F= G 总= ×120 N=30 N，而绳端上升的距离为 s′=4 s=4× 4 m=16 m,故应选A.21*cnjy*com
7.【答案】D
【解析】
8.【答案】C
【解析】动滑轮两侧绳中拉力均为T=G=200 N，所以向上的拉力为
F=G′+2T=G′+2G=40 N+2×200 N=440 N。物体上升2 m，动滑轮每侧绳子只需缩短1 m，所以施力端向上移动1 m。【来源：21cnj*y.co*m】
9.【答案】B
【解析】
10.【答案】A
【解析】
11.【答案】C
【解析】F为20 N,则动滑轮轴上的力为40 N,因物体做匀速直线运动受平衡力作用,摩擦力等于拉力大小.21教育名师原创作品
12.【答案】B
【解析】对于滑轮组来说，悬挂动滑轮的绳子的段数决定了滑轮组的省力倍数。在甲滑轮组中，悬挂动滑轮的绳子是4段，所以拉力 F＝ 1/4G，此题中机械自重(动滑轮和连杆的重力)不能忽略，所以 G＝ G 物＋ G 动＋ G 杆＝500 N＋(10 N＋5 N)＋1 N＝516 N，得 F 1＝129 N；乙滑轮组中，悬挂动滑轮的绳子也是4段，所以拉力 F 2＝ F 1＝129 N。
13.【答案】G/3 G/4 G/5
【解析】使用滑轮组时，有几段绳子承担物体，所用拉力就为物重的几分之一。在题图甲中，有三段绳子拉着物体， F 1＝G/3；在图乙中，有四段绳子拉着物体， F 2＝G/4；在图丙中，有五段绳子拉着物体， F 3＝ G/5。www.21-cn-jy.com
14.【答案】24 25
【解析】物体挂在绳端,力F却作用在轴上,这是动滑轮的一种特殊使用.可认为F承担滑轮重及两段绳子的拉力,每段绳子拉力大小等于B的重力,所以F=G动+2GB.若忽略G动,F=2GB=2×12 N=24 N;若考虑G动,则F=1 N+2×12 N= 25 N.21*cnjy*com
15.【答案】1/2 20
【解析】在相等的时间t内，B上升的速度v B=h/t，A上升的速度v A=h/2t，显然v A= 1/2v B。又因为滑轮A和绳重及摩擦均不计，故F＝2G B＝20 N。21世纪教育网版权所有
16.【答案】10 左
【解析】木箱在地面上匀速滑动时,整个滑轮组处于平衡状态,由于木箱匀速滑动,所以,木箱受力平衡,竖直方向重力和支持力平衡,水平方向拉力和摩擦力平衡,因此摩擦力f=2F=10 N.因为F向右运动,绳的自由端被拉长,滑轮间距离减小,所以,木箱将向左滑动.
17.【答案】(1)50 100 150 (2)47 97 147 (3)2 4 6 (4)0.2 0.4 0.6
【解析】定滑轮的实质是等臂杠杆，它的作用：不省力，但是可以改变用力方向。动滑轮实质是动力臂
是阻力臂2倍的杠杆，它的作用是：省力，但不能改变用力方向。首先分清滑轮是定滑轮还是动滑轮，然后找F与G的关系。2-1-c-n-j-y
18.【答案】45 N 30 N
【解析】用一个定滑轮和一个动滑轮组合起来提升这个物体，绳子的绕法有两种。
一种是由2段绳子承担重物和动滑轮，所用的拉力是总重的1/2，即F=G 总/2= 90N/2=45 N。
另一种绕法是由3段绳子承担重物和动滑轮，所用的拉力就是总重的1/3，
即F=G 总/3= 90N/3=30 N。
19.【答案】5 10 动
【解析】物体挂在滑轮的轴上,显然轴随物可一起移动,因此是动滑轮,动滑轮的两段绳子承担滑轮及物体的总重,每段绳子承受拉力是相同的.
20.【答案】等臂 OB OA 动力臂是阻力臂二倍的 AB AO
【解析】定滑轮实质上是一个等臂杠杆，两个力臂都是半径，在图甲中动力臂是OB，阻力臂是OA；动滑轮实质上是一个动力臂是阻力臂2倍的杠杆，在图乙中动力臂是AB，阻力臂是AO。
21.【答案】乙 F1＝F3＞F2
【解析】动滑轮是轴与物体一起运动的滑轮，定滑轮是物动、轴不动的滑轮，所以题中甲、丙是定滑轮，乙是动滑轮；使用定滑轮可以改变用力的方向，但不能省力，即 F＝ G；使用动滑轮可以省一半力，则 F＝ 1/2G，题中 G相同，则 F 1＝ F 3＞ F 2。
22.【答案】200 N 75 N 85.7 N 300 N
【解析】根据同一根绳子中拉力处处相等和每个滑轮的受力平衡可知：
图甲，3F=G,F= 1/3G=1/3×600 N=200 N
图乙，8F=G,F= 1/8G=1/8×600 N=75 N
图丙，7F=G,F= 1/7G= 1/7×600 N=85.7 N
图丁，2F=G,F= 1/2G= 1/2×600 N=300 N。
23.【答案】定滑轮:
手拉下的距离s/m 0.3 0.5
钩码上升距离h/m 0.3 0.5
弹簧测力计读数F/N 2 4
钩码重G/N 2 4
实验次数 1 2
动滑轮:
手拉下的距离s/m 0.2 0.8
钩码上升距离h/m 0.4 0.4
弹簧测力计读数F/N 2 3
钩码重G/N 4 6
实验次数 1 2
【解析】定滑轮不省力,也不省距离;动滑轮省一半力,但费距离.由于是两段绳子,因此绳子自由端移动距离s与物体升高距离h之间的关系为:s=2h.
24.【答案】(1)甲、乙方案各需要4人 (2)见解析
【解析】(1) F 1＝ G＝1 000 N，人数 n 1＝ ＝3.3，所以甲方案需要4人； F 2＝ ＝ ＝550 N，人数 n 2＝ ＝3.7，所以乙方案需要4人。
(2)两种方案都可以，甲方案安全方便，但不省力；乙方案省力，但使用起来不方便。
25.【答案】如图所示
【解析】
26.【答案】如图所示
【解析】根据题意分析，人站在地面上提升水桶，则拉力的方向向下，水桶向上运动，用尽可能小的力拉绳，则绳子段数最多，图中提供了一动两定，通过动滑轮最多有三段绳子，根据滑轮组绕绳时遵循的“奇动偶定”和“先里后外”的原则就可以按要求绕出滑轮组的绳子了。
27.【答案】200 N 1.8 km／h
【解析】
28.【答案】F 1= G F 2= G F 3= G F 4= G
【解析】在忽略滑轮组的摩擦和动滑轮所受重力的条件下，重物由几段绳子承担，所用的拉力就是物重的几分之一，即F＝ G。在滑轮组中，承担重物的绳子段数n，就是吊着动滑轮的那几段绳子，包括从动滑轮上引出的和拴在动滑轮框上的绳子；而绕过定滑轮的绳子，只起到改变力的方向的作用。由此可以判断出：F 1＝12G，F 2＝13G，F 3＝14G，F 4＝15G。
