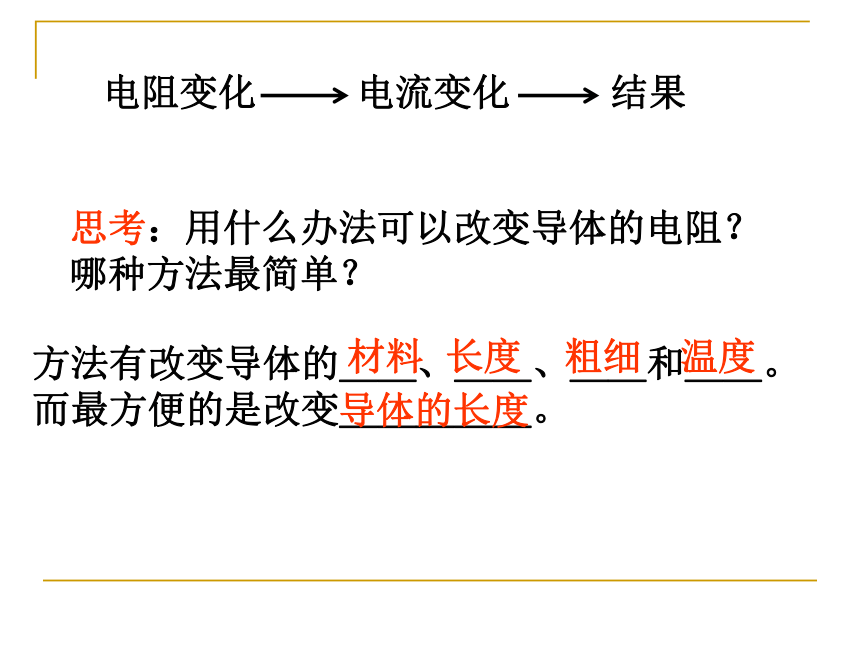

变阻器[下学期]

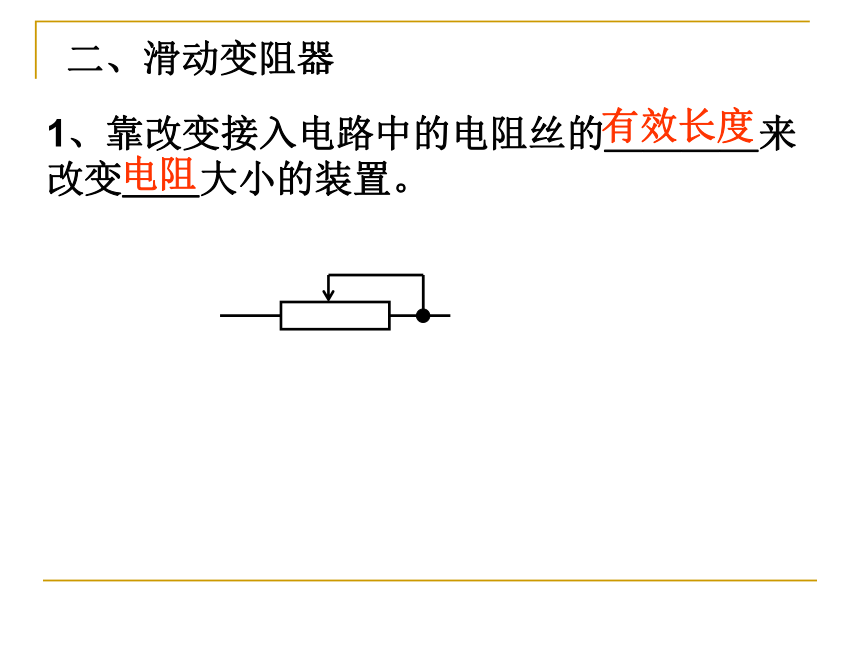

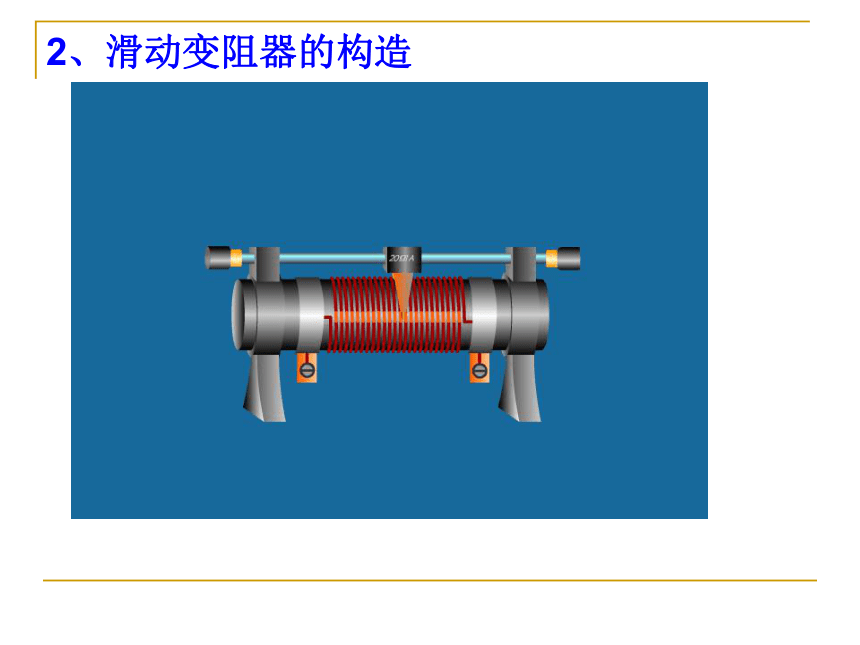

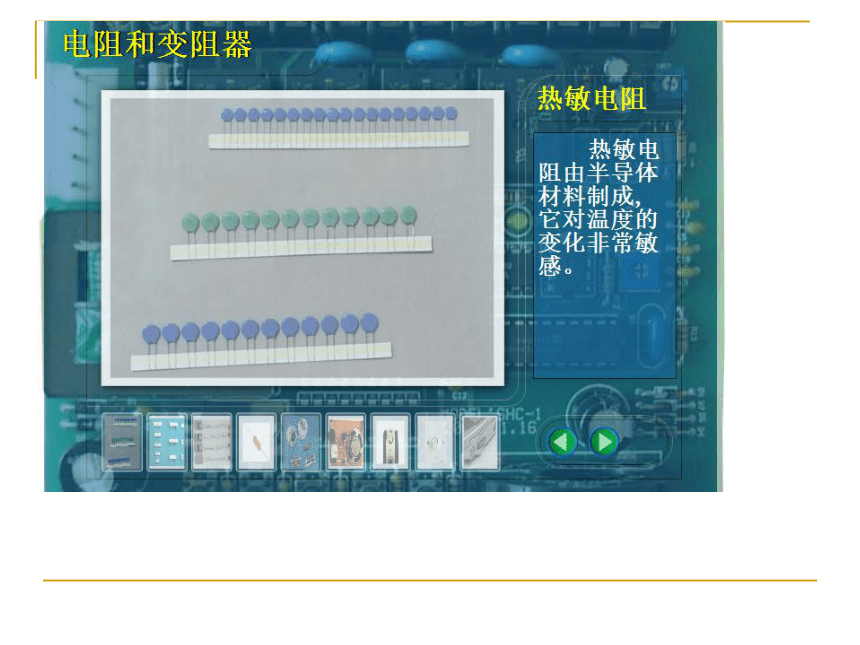

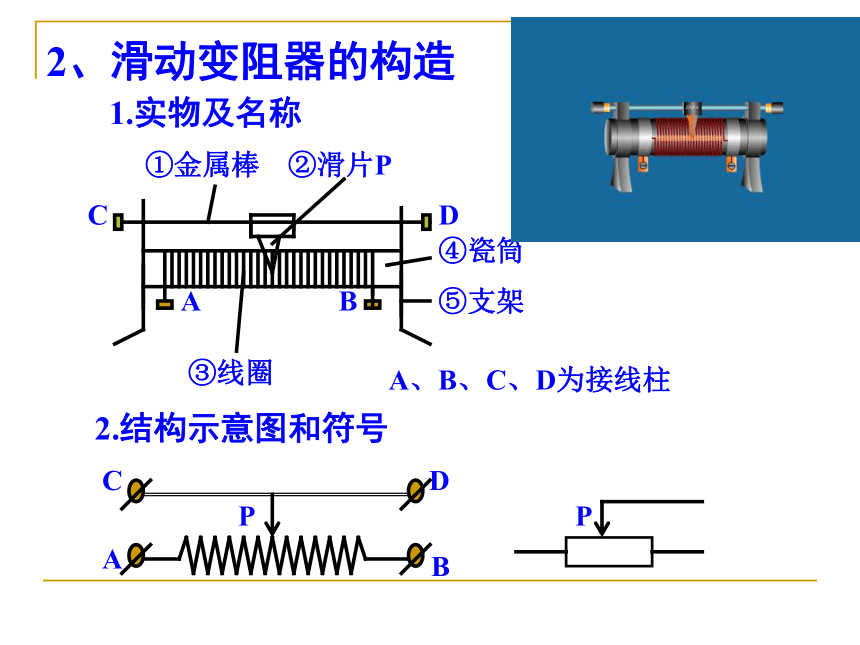

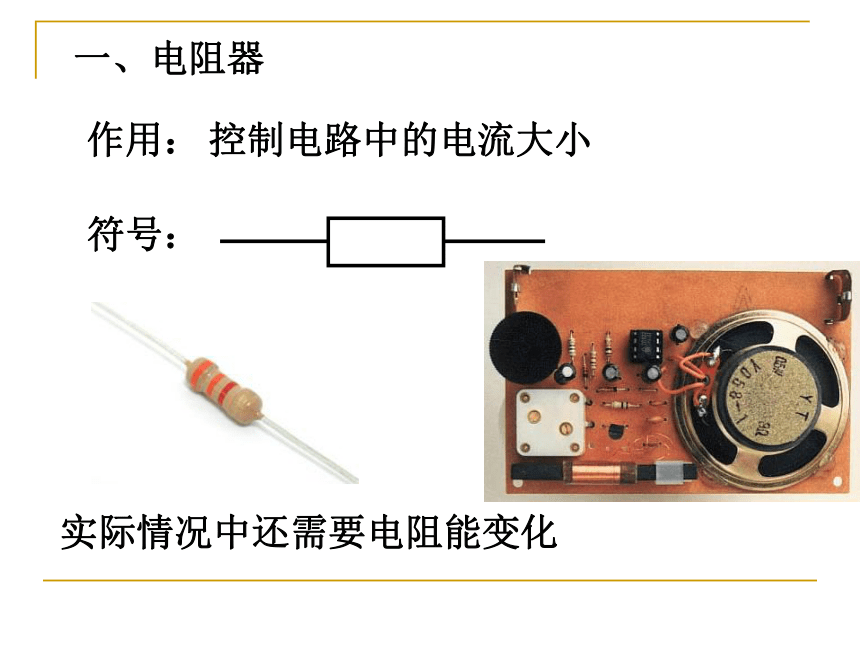

课件21张PPT。变阻器一、电阻器作用：符号：实际情况中还需要电阻能变化控制电路中的电流大小方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。电阻变化电流变化结果思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 材料 长度 粗细　温度导体的长度二、滑动变阻器1、靠改变接入电路中的电阻丝的＿＿＿＿来改变＿＿大小的装置。有效长度电阻2、滑动变阻器的构造2、滑动变阻器的构造A、B、C、D为接线柱2.结构示意图和符号1.实物及名称3．滑动变阻器的使用提示：点接线柱连线变大变大变大变大变小变小变小变小不变且最大不变且最小不变且最小不变且最大3．滑动变阻器的使用判断一下:

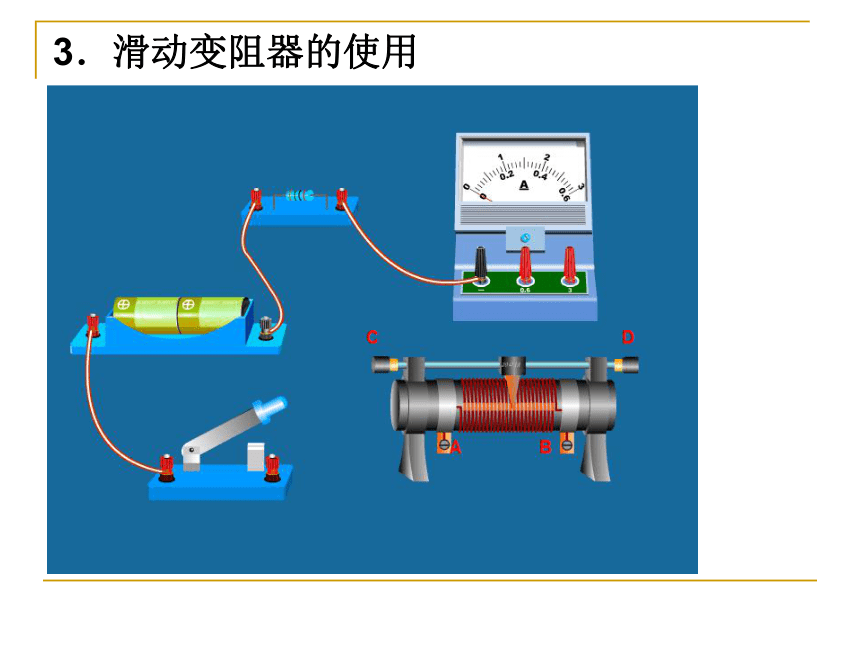

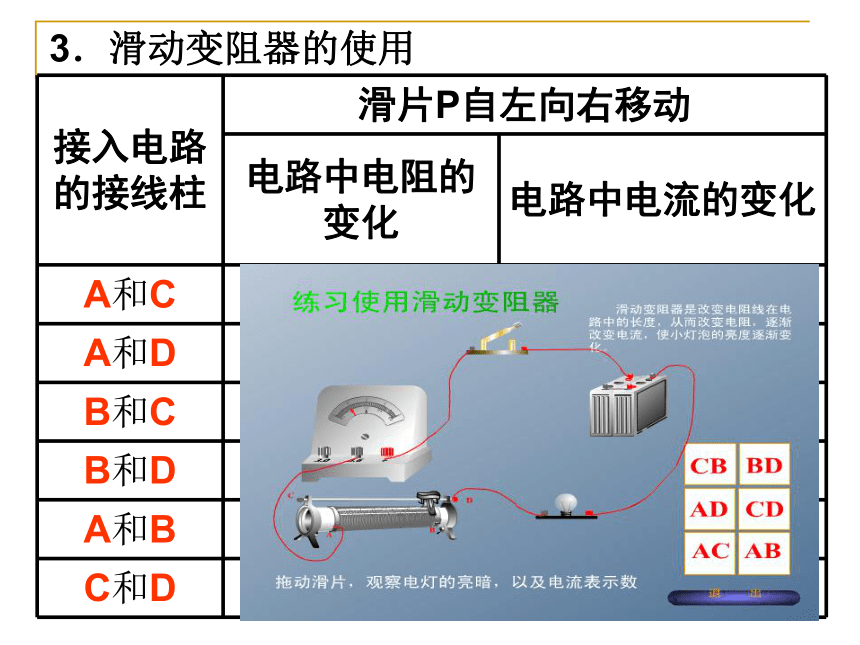

如果要灯的亮度增加，滑片要怎样移动？滑动变阻器的使用方法：
(1)串联
(2)一上一下
(3)闭合开关前，滑片P应移到＿＿＿＿＿位置.阻值最大处你能猜想一下变阻器上的“1A20Ω”的含义吗?最大允许通过电流：1A，最大电阻：20Ω按下面的图动手操作吧！用你们的
变阻器去调节你们的电灯吧！
你知道它们的结构和变阻原理吗？说明它的接线方法和变阻原理。三、旋钮型变阻器应用：收音机音量开关等原理：与滑动变阻器的相同今天学到了什么？课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________谢谢
