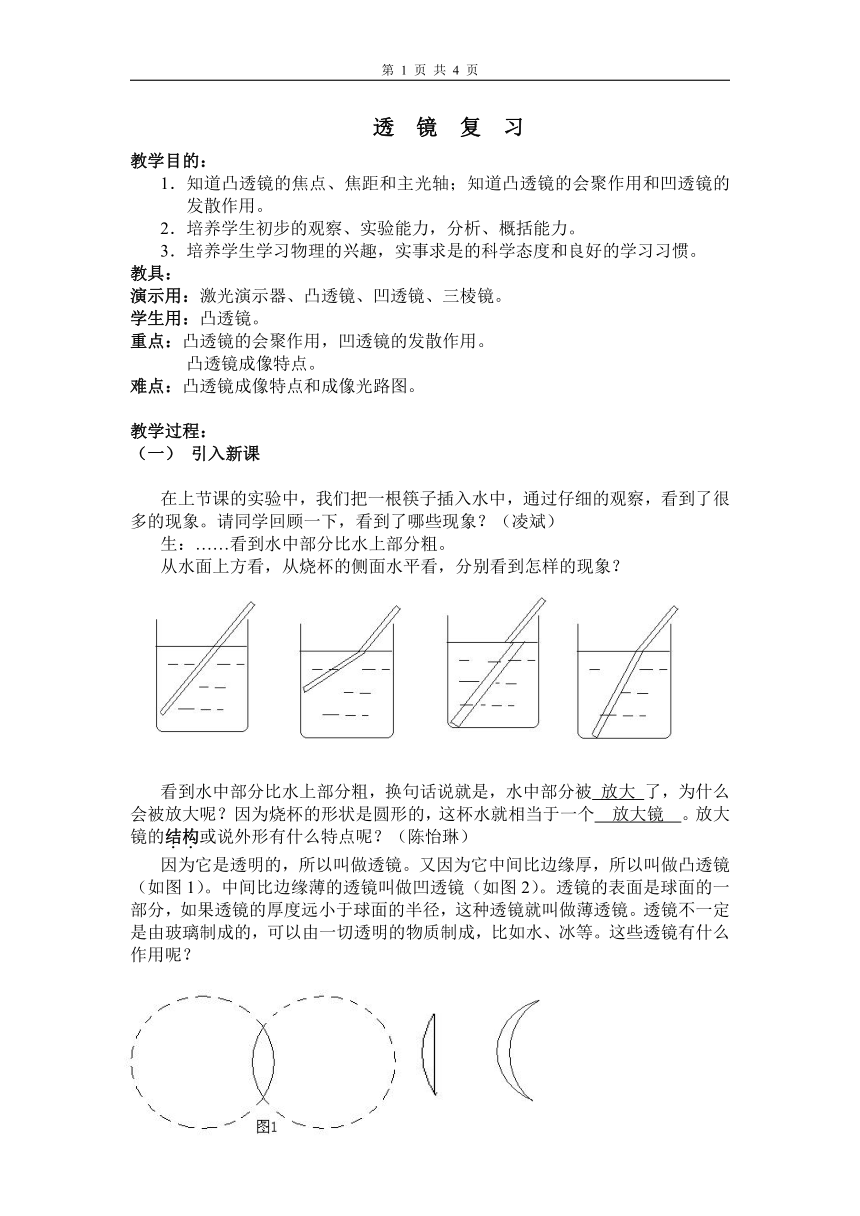

透 镜 复 习
教学目的：
1． 知道凸透镜的焦点、焦距和主光轴；知道凸透镜的会聚作用和凹透镜的发散作用。
2． 培养学生初步的观察、实验能力，分析、概括能力。
3． 培养学生学习物理的兴趣，实事求是的科学态度和良好的学习习惯。
教具：
演示用：激光演示器、凸透镜、凹透镜、三棱镜。
学生用：凸透镜。
重点：凸透镜的会聚作用，凹透镜的发散作用。
凸透镜成像特点。
难点：凸透镜成像特点和成像光路图。
教学过程：
（1） 引入新课
在上节课的实验中，我们把一根筷子插入水中，通过仔细的观察，看到了很多的现象。请同学回顾一下，看到了哪些现象？（凌斌）
生：……看到水中部分比水上部分粗。
从水面上方看，从烧杯的侧面水平看，分别看到怎样的现象？
看到水中部分比水上部分粗，换句话说就是，水中部分被 放大 了，为什么会被放大呢？因为烧杯的形状是圆形的，这杯水就相当于一个 放大镜 。放大镜的结构或说外形有什么特点呢？（陈怡琳）

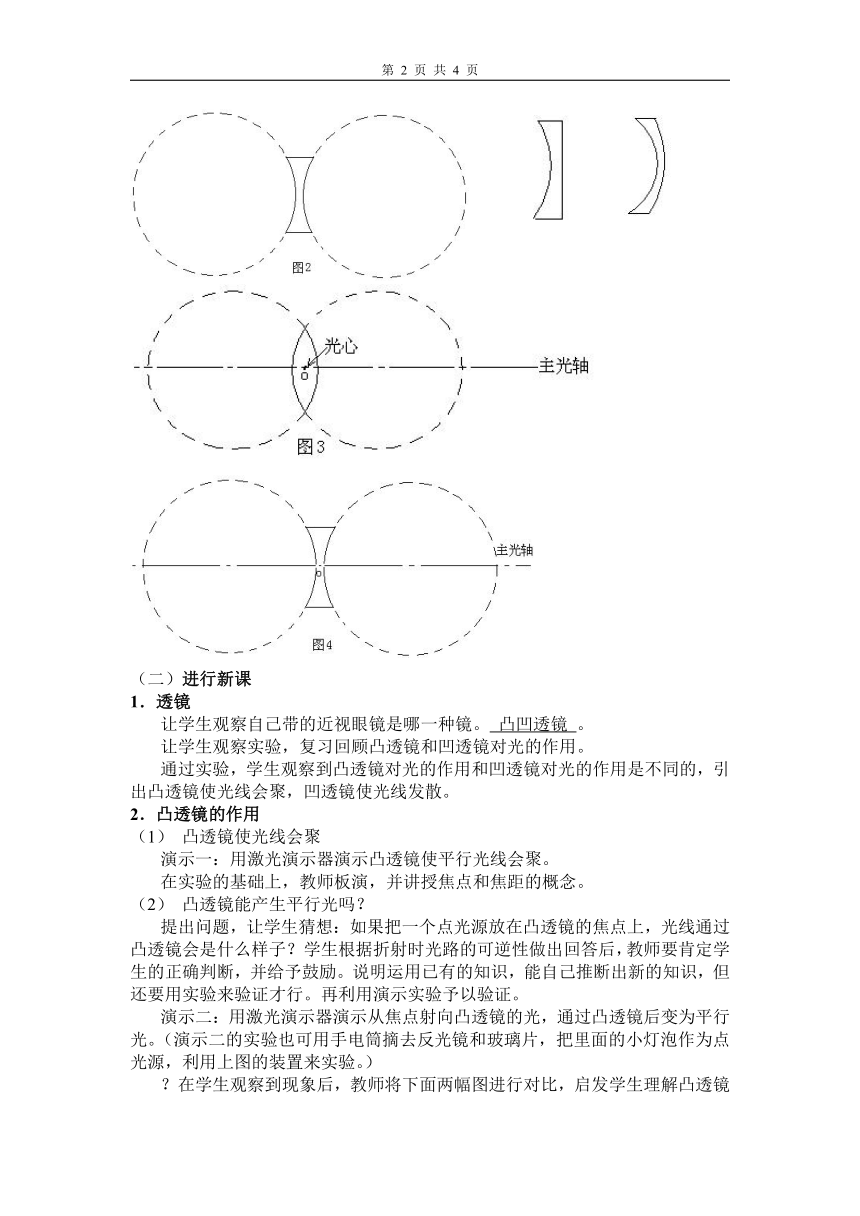

因为它是透明的，所以叫做透镜。又因为它中间比边缘厚，所以叫做凸透镜（如图1）。中间比边缘薄的透镜叫做凹透镜（如图2）。透镜的表面是球面的一部分，如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。透镜不一定是由玻璃制成的，可以由一切透明的物质制成，比如水、冰等。这些透镜有什么作用呢？
（二）进行新课
1．透镜
让学生观察自己带的近视眼镜是哪一种镜。 凸凹透镜 。
让学生观察实验，复习回顾凸透镜和凹透镜对光的作用。
通过实验，学生观察到凸透镜对光的作用和凹透镜对光的作用是不同的，引出凸透镜使光线会聚，凹透镜使光线发散。
2．凸透镜的作用
（1） 凸透镜使光线会聚
演示一：用激光演示器演示凸透镜使平行光线会聚。
在实验的基础上，教师板演，并讲授焦点和焦距的概念。
（2） 凸透镜能产生平行光吗？
提出问题，让学生猜想：如果把一个点光源放在凸透镜的焦点上，光线通过凸透镜会是什么样子？学生根据折射时光路的可逆性做出回答后，教师要肯定学生的正确判断，并给予鼓励。说明运用已有的知识，能自己推断出新的知识，但还要用实验来验证才行。再利用演示实验予以验证。
演示二：用激光演示器演示从焦点射向凸透镜的光，通过凸透镜后变为平行光。（演示二的实验也可用手电筒摘去反光镜和玻璃片，把里面的小灯泡作为点光源，利用上图的装置来实验。）
？在学生观察到现象后，教师将下面两幅图进行对比，启发学生理解凸透镜的会聚作用不是看折射光线是否相交，而是体现在凸透镜使光线互相“靠近”了。
3．凹透镜的作用
演示三：用激光演示器演示凹透镜使光线变得发散。
在实验的基础上，指导学生看教材图6—12，并讲解凹透镜的发散作用。指出凹透镜对光的发散作用，体现在凹透镜使光线互相“远离”了。
　
?在如图甲、乙所示的虚线方框内各放置一个透镜，发光点Ｓ发出的两束光通过透镜前后的方向如图所示，则【】
　?Ａ．甲为凹透镜，乙为凸透镜
　?Ｂ．甲、乙都为凸透镜
　?Ｃ．甲为凸透镜，乙为凹透镜
　?Ｄ．甲、乙都为凹透镜
启发学生理解凸透镜的会聚作用不是看折射光线是否相交，而是体现在凸透镜使光线比原来的入射光线更“靠近”了，如果原来的入射光线能相交，那么经过凸透镜的折射能更早相交。凹透镜的发散作用也不是看折射光线是否离得越来越远，而是体现在凹透镜使光线比原来的入射光线更“远离”了，如果原来的入射光线能相交，那么经过凹透镜的折射将延迟相交。
4．启发学生讨论：经过棱镜折射后的光线将向什么方向偏折？
然后演示。
演示四：用激光演示器演示棱镜对光的折射。
你能从中得到启发，用以解释凸透镜使光会聚，而凹透镜使光发散吗？
观察现象后，教师板演下列两图，介绍凸透镜、凹透镜可近似地看做棱镜和玻璃块的组合，让学生加深理解凸透镜使光线会聚和凹透镜使光线发散的道理。
大家来看一下以下两个图形：
如果把这三块镜组合起来，是不是就组成了一个凸透镜，根据刚才所讲的三棱镜对光的折射规律，大家来思考一下：三条折射光线如何出射？
由此可见，凸透镜对光线的会聚作用同样遵循我们上节课讲的光的折射规律。
再看另一个组合，组成什么透镜？
三条平行于主光轴的光线经折射后怎么射出？
由此可见，凹透镜对光线的发散作用同样遵
循我们上节课讲的光的折射规律。
回顾：有会聚作用的面镜是 凹面镜 ，有发散作用的面镜是 凸面镜 。
在下图方框中填入合适的光学元件：
5．透镜的应用
近视眼镜：凹透镜
远视眼镜（即老花眼镜）：凸透镜
请戴眼镜的同学说说，戴眼镜看事物和不带眼镜看事物有哪些不同？（沈渝擎）
生：戴眼镜时看到的很清晰，不带眼镜时看到的很模糊。戴眼镜时看到的好像比不带眼镜时看到的要小。
请用你手上的凹透镜来验证刚才这位同学说的戴眼镜时看到的好像比不带眼镜时看到的要小。
再用你手上的凸透镜来研究带老花镜的老爷爷、老奶奶戴眼镜看事物和不带眼镜看事物有哪些不同？（鲍海波）
让凸透镜逐渐远离所看的字，看看有什么变化？
http://www./flash/9915.shtml
（2） 小结
凸透镜能使跟主光轴平行的光线会聚在焦点。凸透镜能产生平行光。凹透镜能使光线变得发散。
