平面镜的应用[上学期]

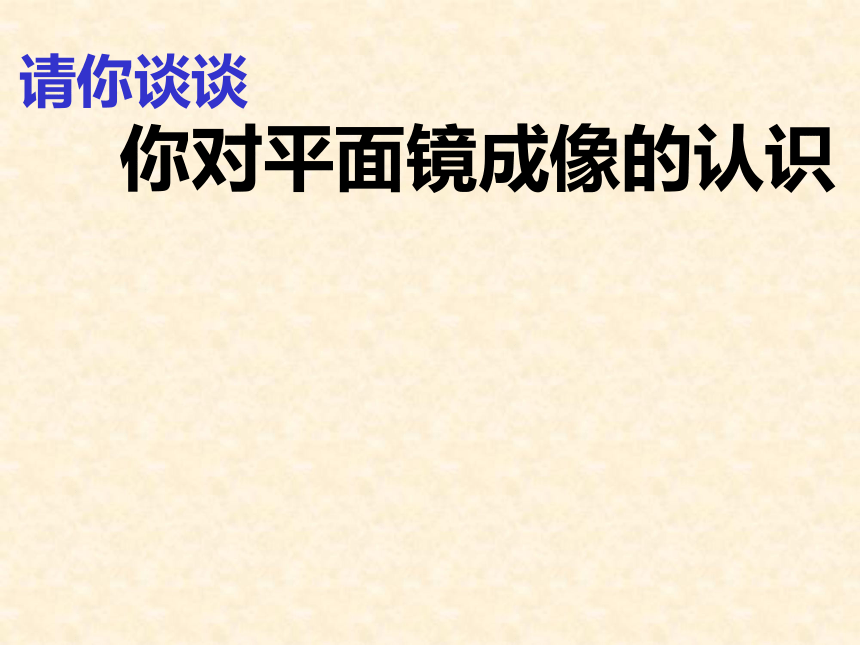

课件14张PPT。§四、平面镜的应用请你谈谈

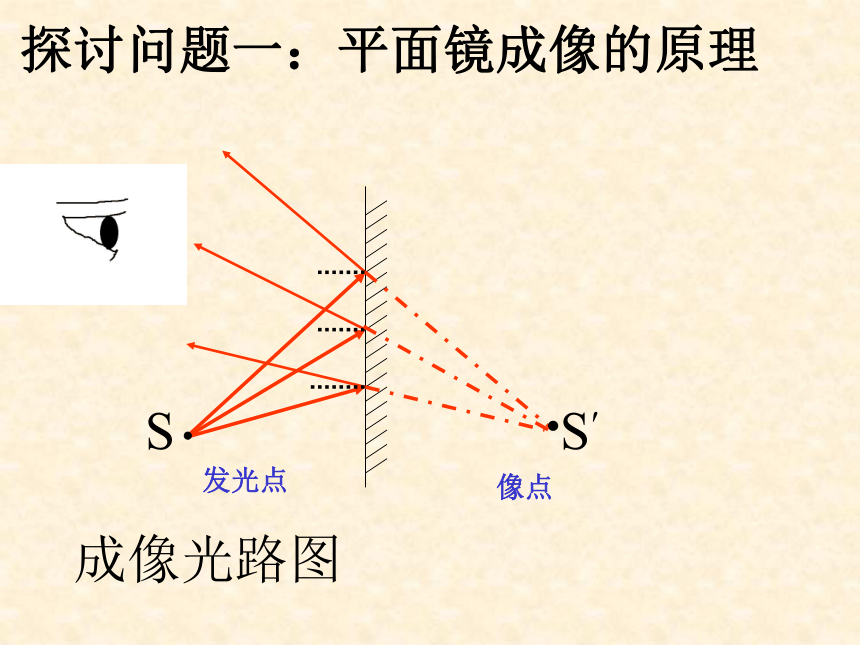

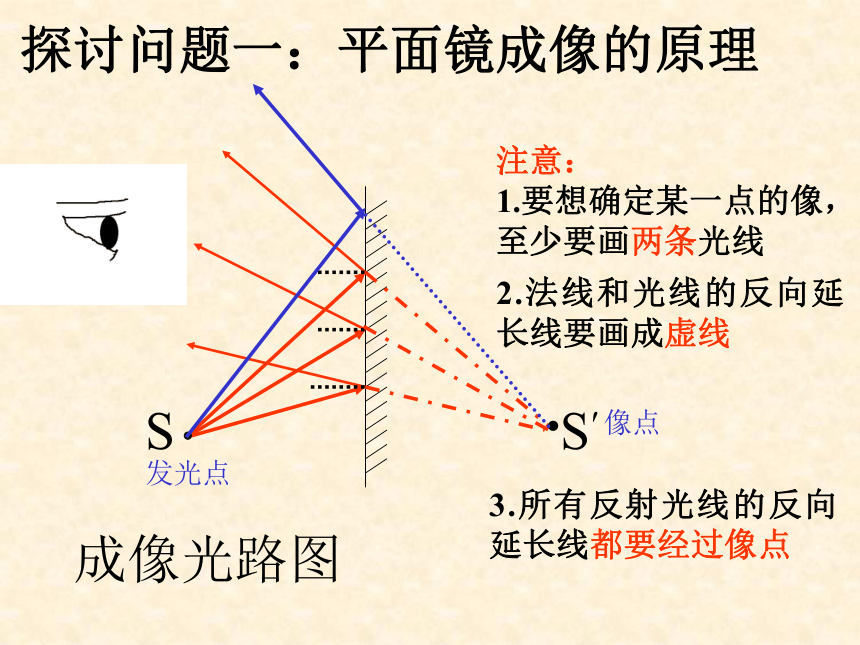

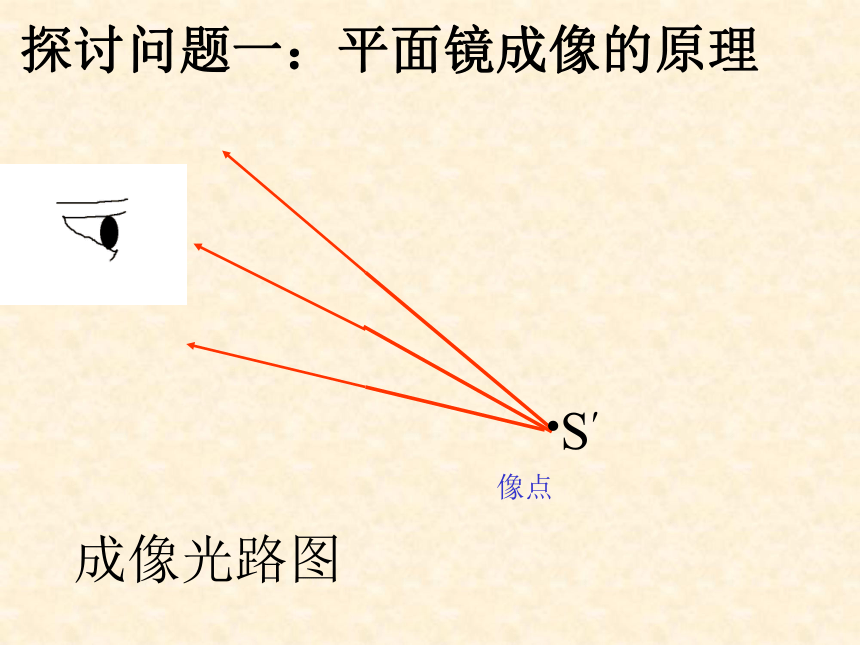

你对平面镜成像的认识探讨问题一：平面镜成像的原理SS′成像光路图发光点像点·探讨问题一：平面镜成像的原理S′成像光路图像点·探讨问题一：平面镜成像的原理SS′成像光路图发光点像点·注意：

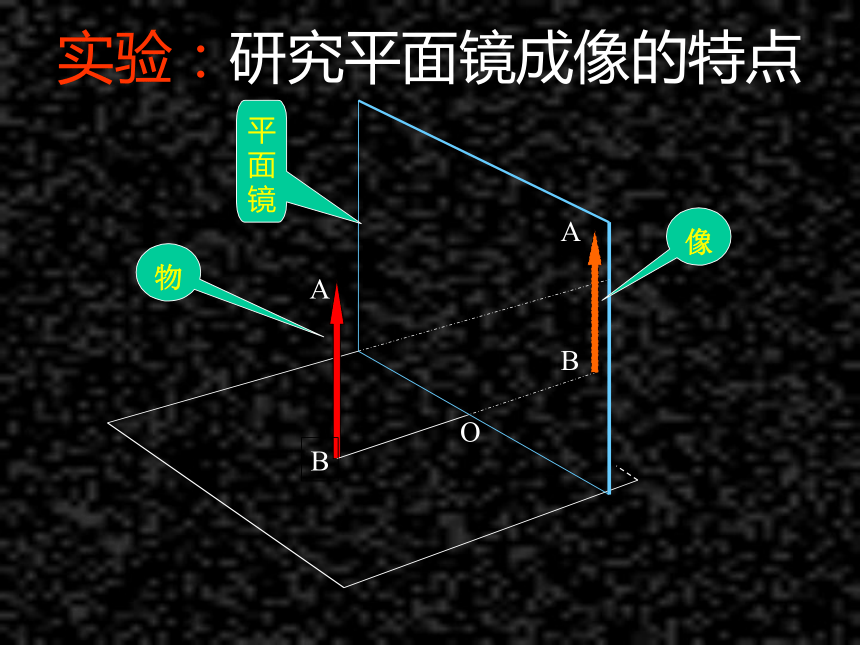

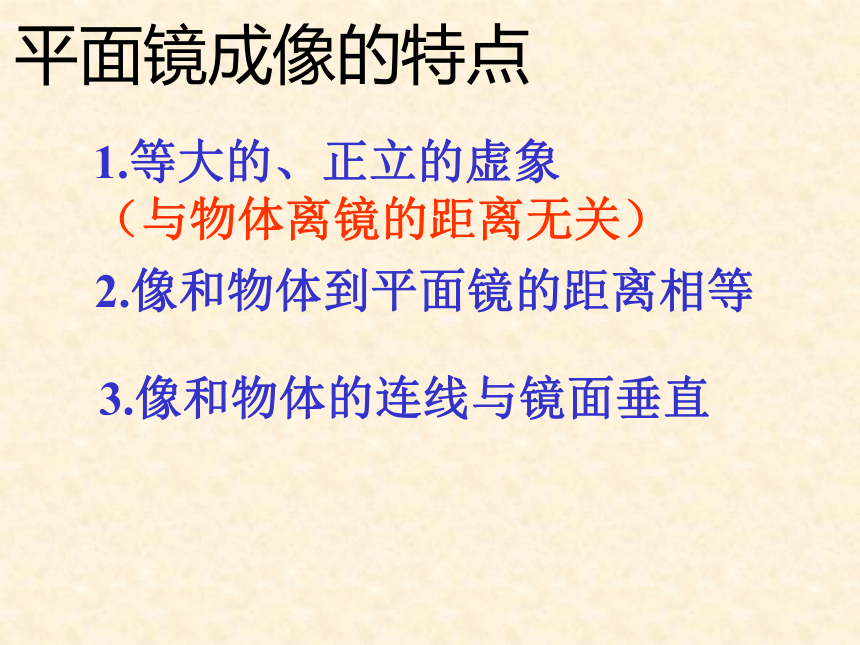

1.要想确定某一点的像，至少要画两条光线2.法线和光线的反向延长线要画成虚线3.所有反射光线的反向延长线都要经过像点实验：研究平面镜成像的特点ABABO物像平面镜平面镜成像的特点1.等大的、正立的虚象
（与物体离镜的距离无关）2.像和物体到平面镜的距离相等3.像和物体的连线与镜面垂直问题：
你在镜子前0.6米处照镜子,
你的像离你多远?1.2米物虚
像SS’1、按反射规律画光路图2、按成像规律作光路图你喜欢哪种画法？
为什么？画平面镜成像的光路图····思考与练习1.如图所示，MN是平面镜，AB是物体，请你画出物体在平面镜中成像的光路图MNABA′B′2.请画出物体S在平面镜MN中成像的光路图·SMN·S′问题：我怎么看得见你呀？
啊，我看见你啦！·S·p3.请你画一条由S点出发、经平面镜反射后刚好到达P点的光线，并说明你的思路·S′作业（画图用铅笔、直尺）1.如图所示，请画出物体S的成像光路图·S2.如图所示，请画出物体AB的成像光路图AB
