八年级上 第四章 电路探秘 复习[下学期]

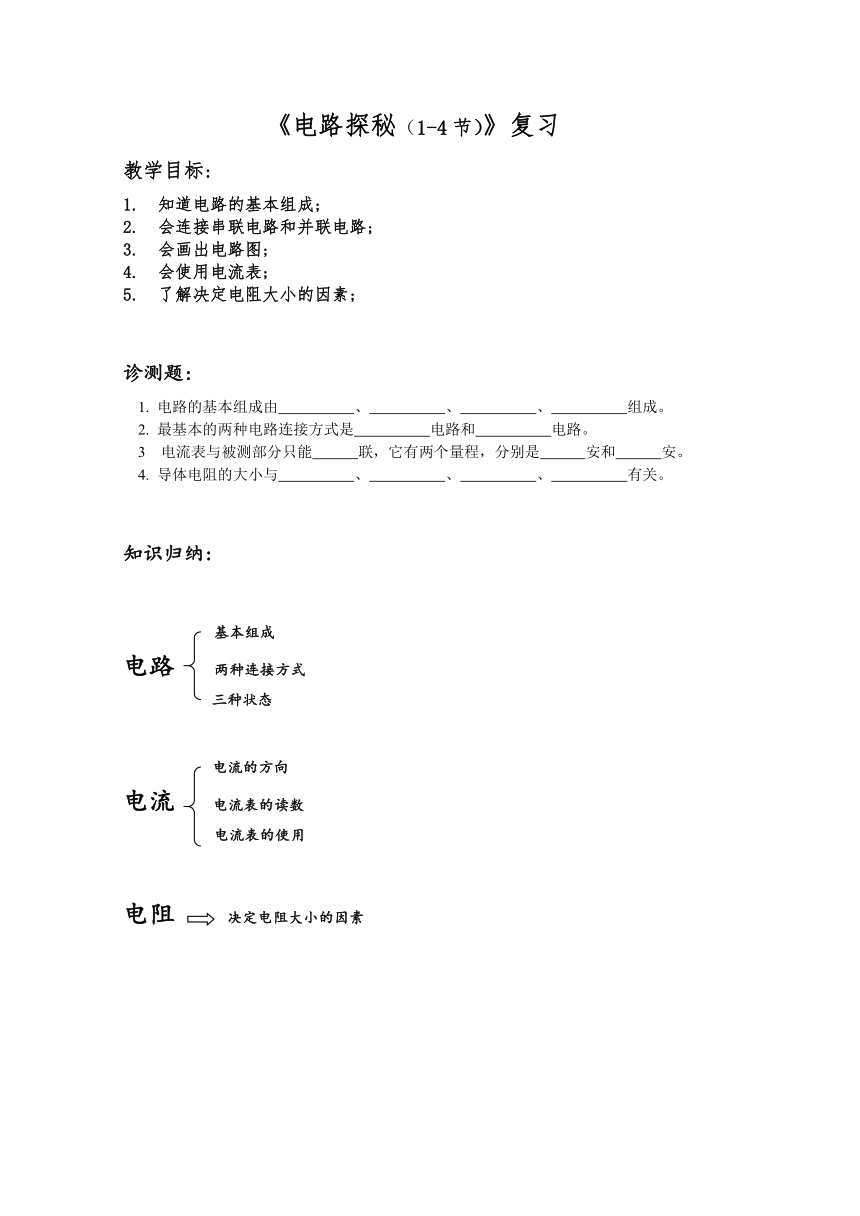

《电路探秘（1-4节）》复习
教学目标:
1. 知道电路的基本组成;
2. 会连接串联电路和并联电路;
3. 会画出电路图;
4. 会使用电流表;
5. 了解决定电阻大小的因素;
诊测题:
1. 电路的基本组成由　　　　　、　　　　　、　　　　　、　　　　　组成。
2. 最基本的两种电路连接方式是　　　　　电路和　　　　　电路。
3 电流表与被测部分只能　　　联，它有两个量程，分别是　　　安和　　　安。
4. 导体电阻的大小与　　　　　、　　　　　、　　　　　、　　　　　有关。
知识归纳:
基本组成
电路 两种连接方式
三种状态
电流的方向
电流 电流表的读数
电流表的使用
电阻 决定电阻大小的因素

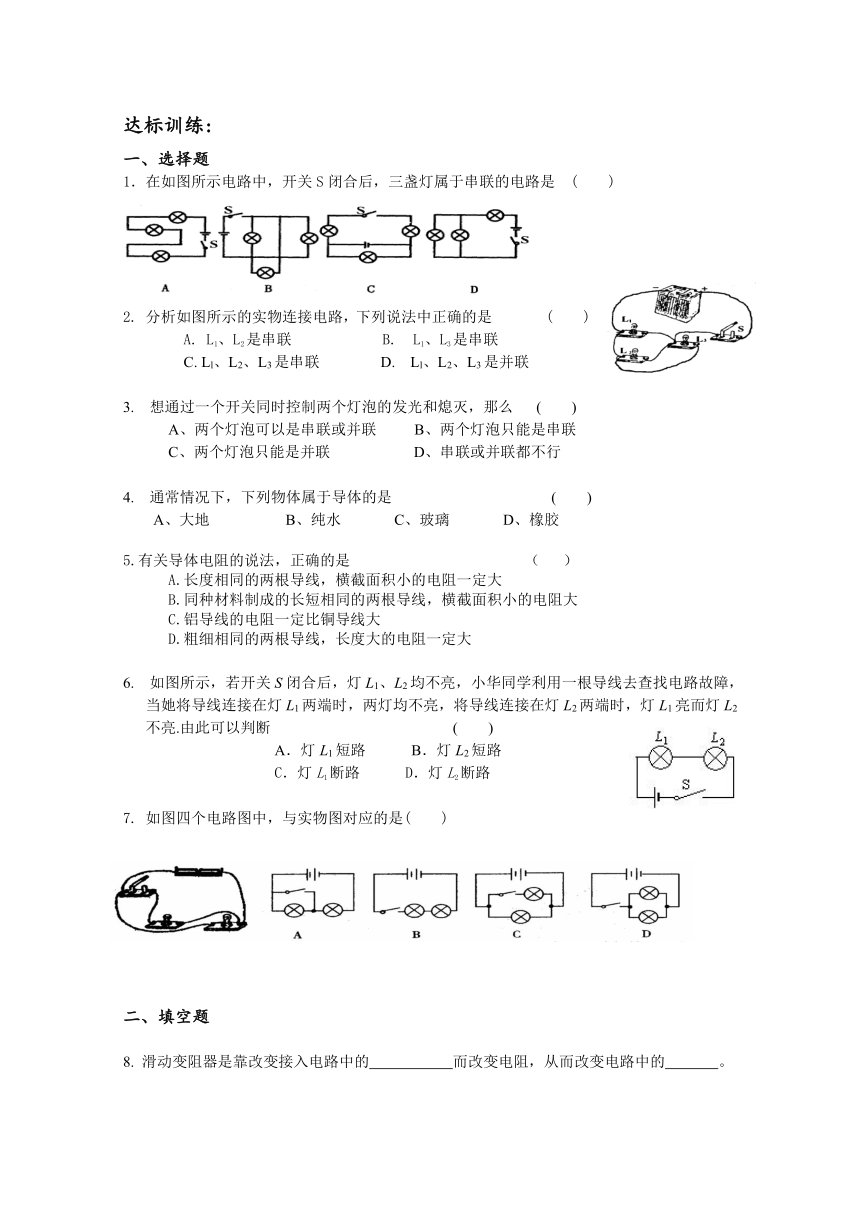

达标训练:
一、选择题
1．在如图所示电路中，开关S闭合后，三盏灯属于串联的电路是 ( )
2. 分析如图所示的实物连接电路，下列说法中正确的是 ( )
A. L1、L2是串联 B. L1、L3是串联
C. Ll、L2、L3是串联 D. Ll、L2、L3是并联
3. 想通过一个开关同时控制两个灯泡的发光和熄灭，那么 ( )
A、两个灯泡可以是串联或并联 B、两个灯泡只能是串联
C、两个灯泡只能是并联 D、串联或并联都不行
4. 通常情况下，下列物体属于导体的是 ( )
A、大地 B、纯水 C、玻璃 D、橡胶
5.有关导体电阻的说法，正确的是 （ ）
A.长度相同的两根导线，横截面积小的电阻一定大
B.同种材料制成的长短相同的两根导线，横截面积小的电阻大
C.铝导线的电阻一定比铜导线大
D.粗细相同的两根导线，长度大的电阻一定大
6. 如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 ( )
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
7. 如图四个电路图中，与实物图对应的是( )
二、填空题
8. 滑动变阻器是靠改变接入电路中的 而改变电阻，从而改变电路中的 。
9. 在如图所示的电路中，有四个开关S1、S2、S3、S4。
如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2 联。
如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2 联。
10. 小芳同学按如图所示电路图连接好电路，检查无误。闭合开关S后，她发现电压表无示数。若故障只出在灯L1或L2处，则可能是灯Ll处 路或L2处 路。
三、作图题（注意：画图请用铅笔）
11、请根据右图的实物图，在左侧边框内画出相应的电路图
12、根据实物图，画出相应的电路图．
13、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)
四、拓展题
14. 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是 （ ）
A.0.8A B.0.16A　
C.0.52A　 D.1.28A
15. 某传达室需要在前、后门都装上开关。前门来人按开关，传达室电铃响，同时红灯亮；后门来人按开关，传达室电铃响，同时绿灯亮。请按需要设计电路图。
