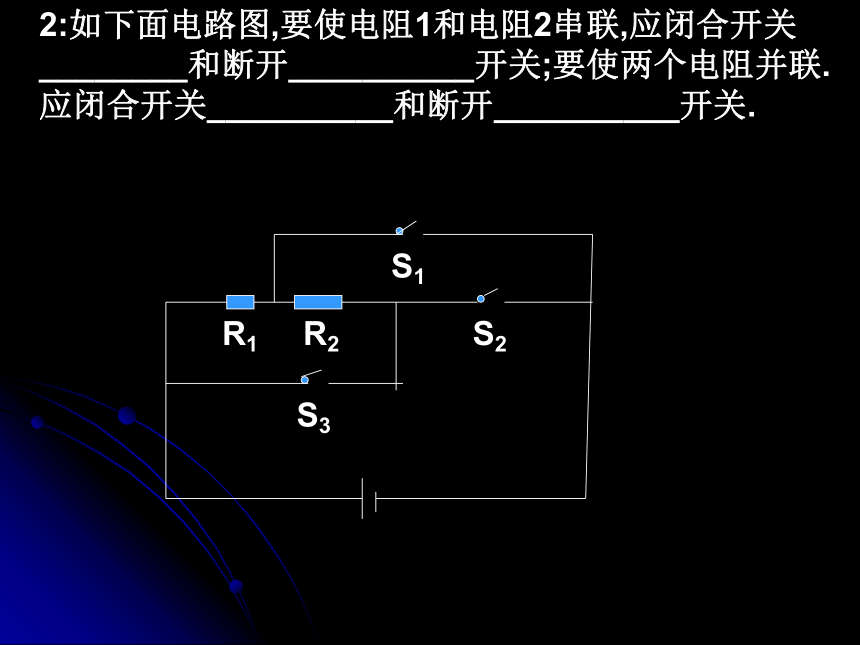

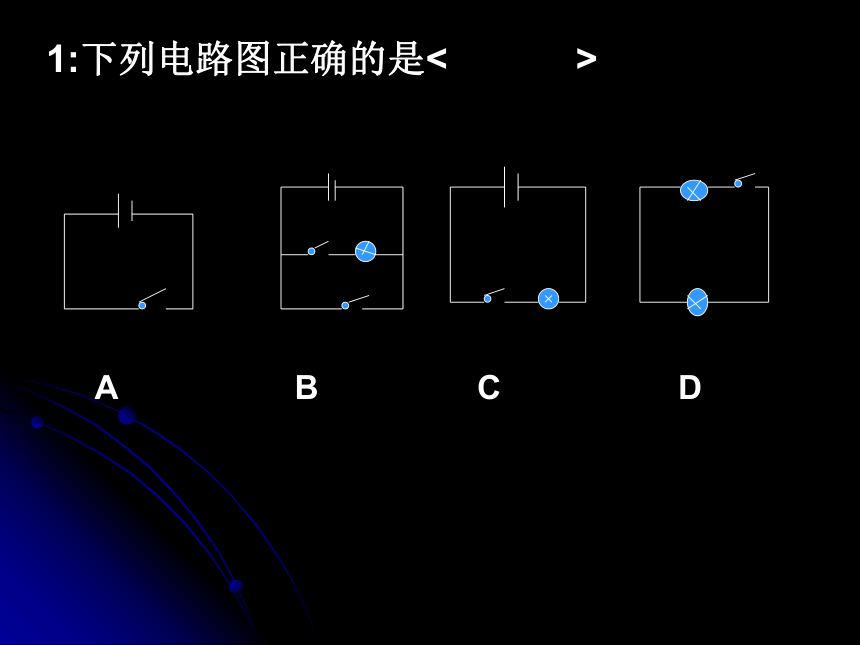

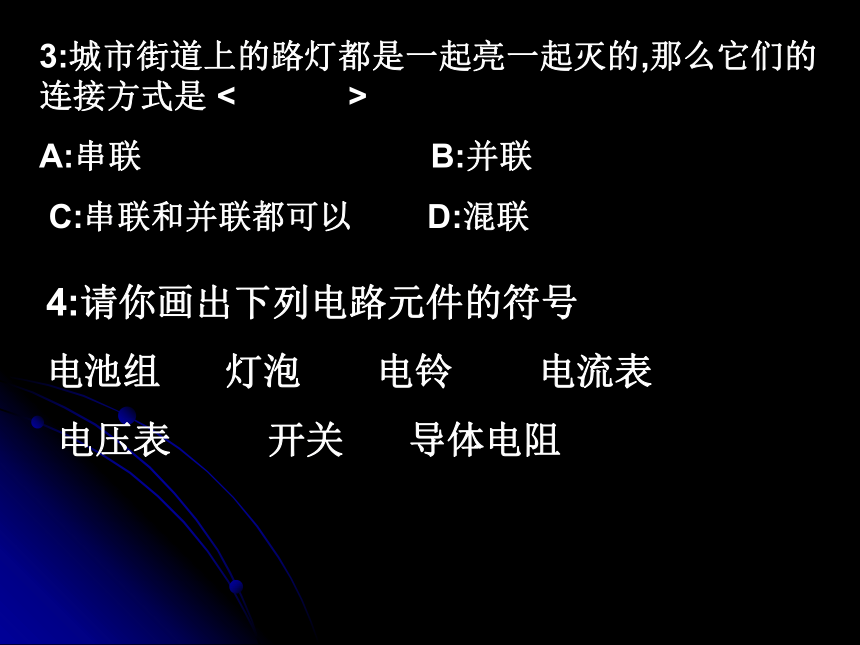

课件20张PPT。第四章复习科学组 龚小明1:下列电路图正确的是< > A B C D2:如下面电路图,要使电阻1和电阻2串联,应闭合开关________和断开__________开关;要使两个电阻并联.应闭合开关__________和断开__________开关.S3S2S1R1R23:城市街道上的路灯都是一起亮一起灭的,那么它们的连接方式是 < >
A:串联 B:并联
C:串联和并联都可以 D:混联4:请你画出下列电路元件的符号
电池组 灯泡 电铃 电流表

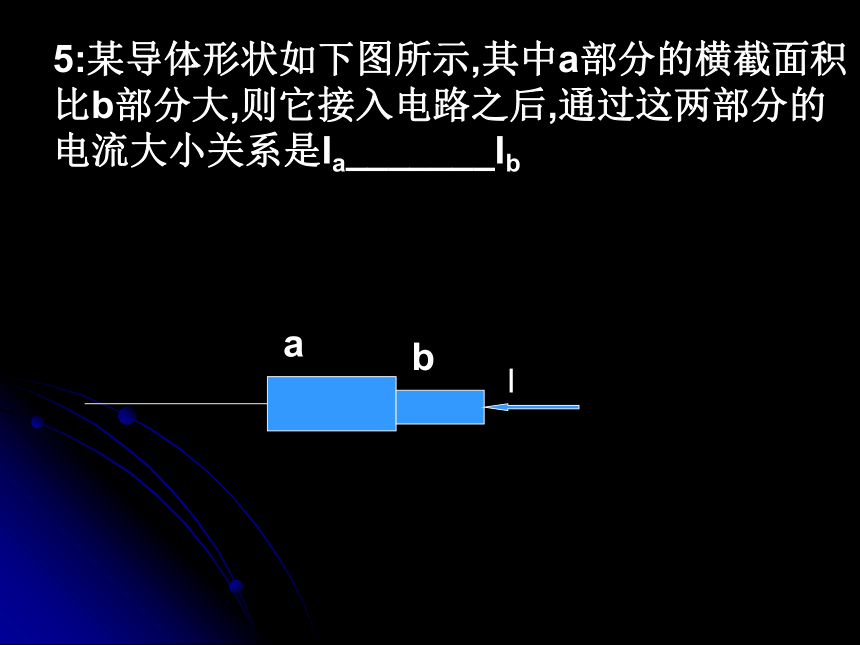

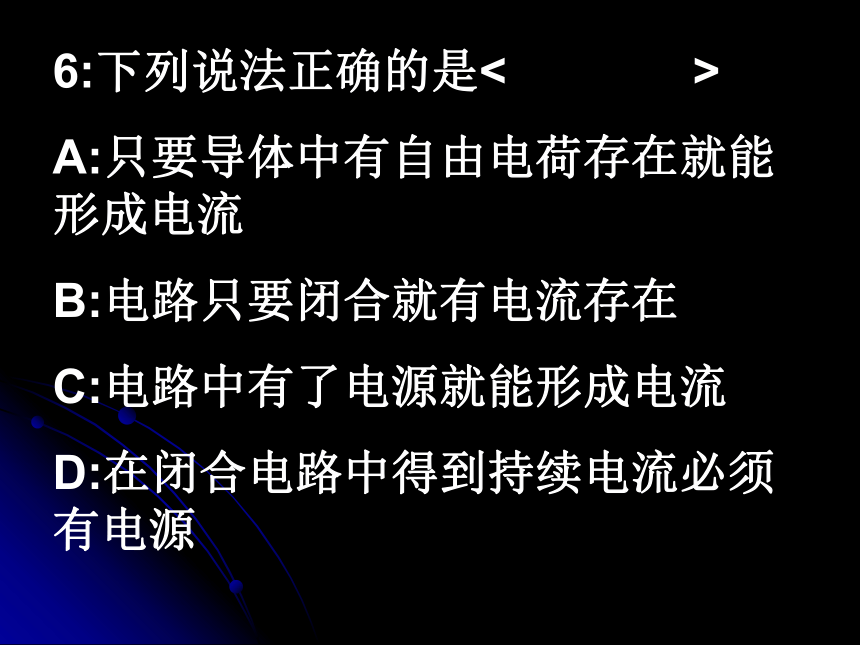

电压表 开关 导体电阻5:某导体形状如下图所示,其中a部分的横截面积比b部分大,则它接入电路之后,通过这两部分的电流大小关系是Ia_______IbabI6:下列说法正确的是< >
A:只要导体中有自由电荷存在就能形成电流
B:电路只要闭合就有电流存在
C:电路中有了电源就能形成电流

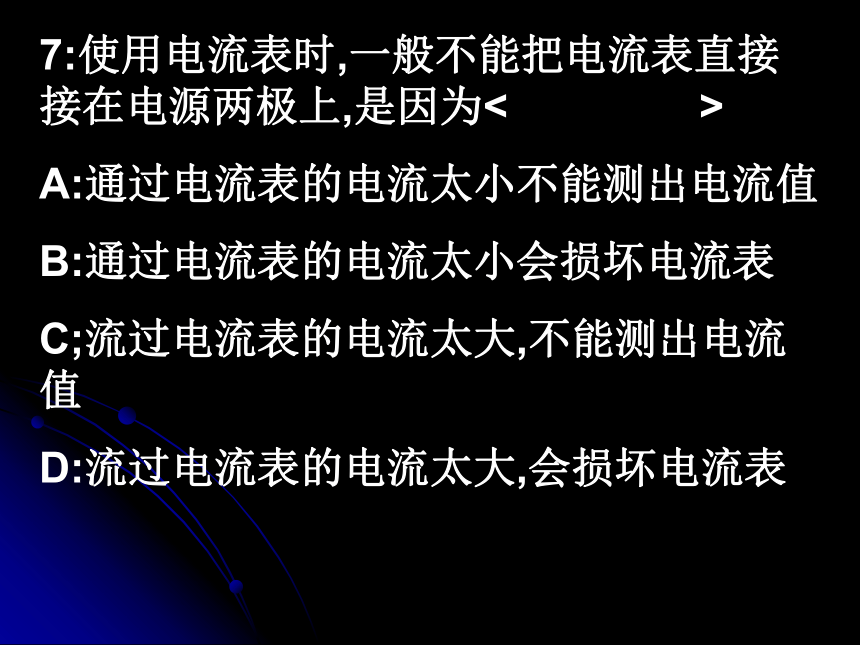

D:在闭合电路中得到持续电流必须有电源7:使用电流表时,一般不能把电流表直接接在电源两极上,是因为< >
A:通过电流表的电流太小不能测出电流值
B:通过电流表的电流太小会损坏电流表
C;流过电流表的电流太大,不能测出电流值

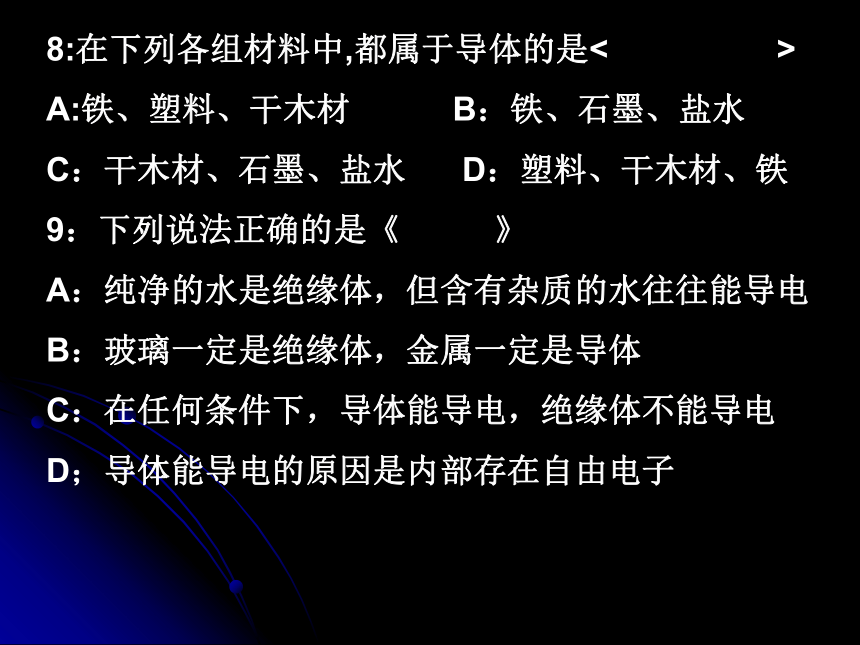

D:流过电流表的电流太大,会损坏电流表8:在下列各组材料中,都属于导体的是< >
A:铁、塑料、干木材 B：铁、石墨、盐水
C：干木材、石墨、盐水 D：塑料、干木材、铁
9：下列说法正确的是《 》
A：纯净的水是绝缘体，但含有杂质的水往往能导电
B：玻璃一定是绝缘体，金属一定是导体
C：在任何条件下，导体能导电，绝缘体不能导电
D；导体能导电的原因是内部存在自由电子10：在设计物质导电性实验时,为显示不同物体的导电性能强弱,可用_______或者___________等仪器显示.
11:电线的线芯用___________来做,因为____________________.电线芯线外面包一层塑料,因为它是_____________,能防止漏电和触电12:长度相同的铁和铜两根导线,它们的质量相同,当温度不同时,则< >
A:铜线电阻大 B:铁线电阻大
C:电阻一样大 D:无法判断
13:有两段导体1和2,分别接入同一个电源,通过导体1的电流较大,通过导体2的电流较小,哪段导体的电阻大?< >
A:导体1电阻大 B:导体2电阻大
C:两段导体的电阻一样大 D:无法比较14:在研究决定电阻大小的因素时,可供选择的导体规格如下表所示.则研究电阻大小与长度之间的关系应选择_________;研究电阻大小与导体粗细之间的关系时应选择___________;研究电阻大小与材料之间关系则应选择_____________.15:改变导体电阻的方法有__________、___________、改变外界条件.滑动变阻器是利用改变_______________来达到改变电阻的目的.
16:某滑动变阻器的铭牌上标”150欧、1安”字样,”150欧”表示这个变阻器的_____;”1安”表示这个变阻器的___________.使用滑动变阻器时要注意:
<1>要了解所使用的变阻器的_______和最大允许___________
<2>闭合开关前,应将滑片移动到变阻器的____________
<3>将变阻器接入电路时应采用__________两个接线柱的接法.:17:下列家用电器中哪个没有用到变阻器< >
A:电视机 B:收音机
C:调节台灯 D:白炽灯
18:要使某导体的电阻减小到原来的1/2,下列方法可取的是< >
A:增大通过的电流 B:将导体剪掉一半
C:将导体拉长两倍 D:将导体对折两次 19:如下图所示,电源电压不变,合上开关,当滑动变阻器的滑片由左端滑向右端时,灯泡的亮度变化是< >
A:由亮变暗 B:由暗变亮又变暗
C:由暗变亮 D:亮度保持不变 P20:滑动变阻器的电阻线是合金材料,你是否想过为什么不用铜线来制呢?请你解释原因21:如下图所示,闭合开关,电压表测量的是< >电压,断开开关测量的< >
A:灯2 B:灯1 C:灯2和电源 D:电源VL1L222:如下图所示,下列说法正确的是< >
A:电流表的连接是正确的
B:电压表的连接是正确的
C:两表的连接都是错误的
D:电流表将会被烧坏vA23:在做研究电流跟电压、电阻间关系的实验时，有如下数据表1 R=5欧表2 R=10欧试回答：由表一的数据可以得出的结论是_________________________
由表一和表二对应组的数据可以得出的结论是______________________24:在研究欧姆定律的实验中,先保持___________不变,得出导体的电流和________成正比;然后__________不变,得出导体的电流跟_________成反比.这种研究方法称为_____________.
25:根据欧姆定律公式I=U/R,变形后得到R=U/I.对于变形后公式的理解,下面几种说法中,正确的是< >
A:导体中的电阻与加在它两端的电压成正比
B:导体中的电阻与通过的电流成反比
C:导体中的电阻与它两端的电压成正比,与通过的电流 成反比
D:导体中的电阻与它两端的电压和通过的电流无关,只是在数值在等于 U/I的比值26:如下图所示,电源电压为3伏,R为小灯泡,闭合开关,移动滑动变阻器,小灯泡始终不亮,电流表的示数为0,电压表的示数为3伏,则电路的故障可能是< >
A:灯泡开路 B:电流表开路
C:变阻器开路 D:开关接触不良
A:串联 B:并联
C:串联和并联都可以 D:混联4:请你画出下列电路元件的符号
电池组 灯泡 电铃 电流表
电压表 开关 导体电阻5:某导体形状如下图所示,其中a部分的横截面积比b部分大,则它接入电路之后,通过这两部分的电流大小关系是Ia_______IbabI6:下列说法正确的是< >
A:只要导体中有自由电荷存在就能形成电流
B:电路只要闭合就有电流存在
C:电路中有了电源就能形成电流
D:在闭合电路中得到持续电流必须有电源7:使用电流表时,一般不能把电流表直接接在电源两极上,是因为< >
A:通过电流表的电流太小不能测出电流值
B:通过电流表的电流太小会损坏电流表
C;流过电流表的电流太大,不能测出电流值
D:流过电流表的电流太大,会损坏电流表8:在下列各组材料中,都属于导体的是< >
A:铁、塑料、干木材 B：铁、石墨、盐水
C：干木材、石墨、盐水 D：塑料、干木材、铁
9：下列说法正确的是《 》
A：纯净的水是绝缘体，但含有杂质的水往往能导电
B：玻璃一定是绝缘体，金属一定是导体
C：在任何条件下，导体能导电，绝缘体不能导电
D；导体能导电的原因是内部存在自由电子10：在设计物质导电性实验时,为显示不同物体的导电性能强弱,可用_______或者___________等仪器显示.
11:电线的线芯用___________来做,因为____________________.电线芯线外面包一层塑料,因为它是_____________,能防止漏电和触电12:长度相同的铁和铜两根导线,它们的质量相同,当温度不同时,则< >
A:铜线电阻大 B:铁线电阻大
C:电阻一样大 D:无法判断
13:有两段导体1和2,分别接入同一个电源,通过导体1的电流较大,通过导体2的电流较小,哪段导体的电阻大?< >
A:导体1电阻大 B:导体2电阻大
C:两段导体的电阻一样大 D:无法比较14:在研究决定电阻大小的因素时,可供选择的导体规格如下表所示.则研究电阻大小与长度之间的关系应选择_________;研究电阻大小与导体粗细之间的关系时应选择___________;研究电阻大小与材料之间关系则应选择_____________.15:改变导体电阻的方法有__________、___________、改变外界条件.滑动变阻器是利用改变_______________来达到改变电阻的目的.
16:某滑动变阻器的铭牌上标”150欧、1安”字样,”150欧”表示这个变阻器的_____;”1安”表示这个变阻器的___________.使用滑动变阻器时要注意:
<1>要了解所使用的变阻器的_______和最大允许___________
<2>闭合开关前,应将滑片移动到变阻器的____________
<3>将变阻器接入电路时应采用__________两个接线柱的接法.:17:下列家用电器中哪个没有用到变阻器< >
A:电视机 B:收音机
C:调节台灯 D:白炽灯
18:要使某导体的电阻减小到原来的1/2,下列方法可取的是< >
A:增大通过的电流 B:将导体剪掉一半
C:将导体拉长两倍 D:将导体对折两次 19:如下图所示,电源电压不变,合上开关,当滑动变阻器的滑片由左端滑向右端时,灯泡的亮度变化是< >
A:由亮变暗 B:由暗变亮又变暗
C:由暗变亮 D:亮度保持不变 P20:滑动变阻器的电阻线是合金材料,你是否想过为什么不用铜线来制呢?请你解释原因21:如下图所示,闭合开关,电压表测量的是< >电压,断开开关测量的< >
A:灯2 B:灯1 C:灯2和电源 D:电源VL1L222:如下图所示,下列说法正确的是< >
A:电流表的连接是正确的
B:电压表的连接是正确的
C:两表的连接都是错误的
D:电流表将会被烧坏vA23:在做研究电流跟电压、电阻间关系的实验时，有如下数据表1 R=5欧表2 R=10欧试回答：由表一的数据可以得出的结论是_________________________
由表一和表二对应组的数据可以得出的结论是______________________24:在研究欧姆定律的实验中,先保持___________不变,得出导体的电流和________成正比;然后__________不变,得出导体的电流跟_________成反比.这种研究方法称为_____________.
25:根据欧姆定律公式I=U/R,变形后得到R=U/I.对于变形后公式的理解,下面几种说法中,正确的是< >
A:导体中的电阻与加在它两端的电压成正比
B:导体中的电阻与通过的电流成反比
C:导体中的电阻与它两端的电压成正比,与通过的电流 成反比
D:导体中的电阻与它两端的电压和通过的电流无关,只是在数值在等于 U/I的比值26:如下图所示,电源电压为3伏,R为小灯泡,闭合开关,移动滑动变阻器,小灯泡始终不亮,电流表的示数为0,电压表的示数为3伏,则电路的故障可能是< >
A:灯泡开路 B:电流表开路
C:变阻器开路 D:开关接触不良
