课件17张PPT。欧姆定律本节内容：

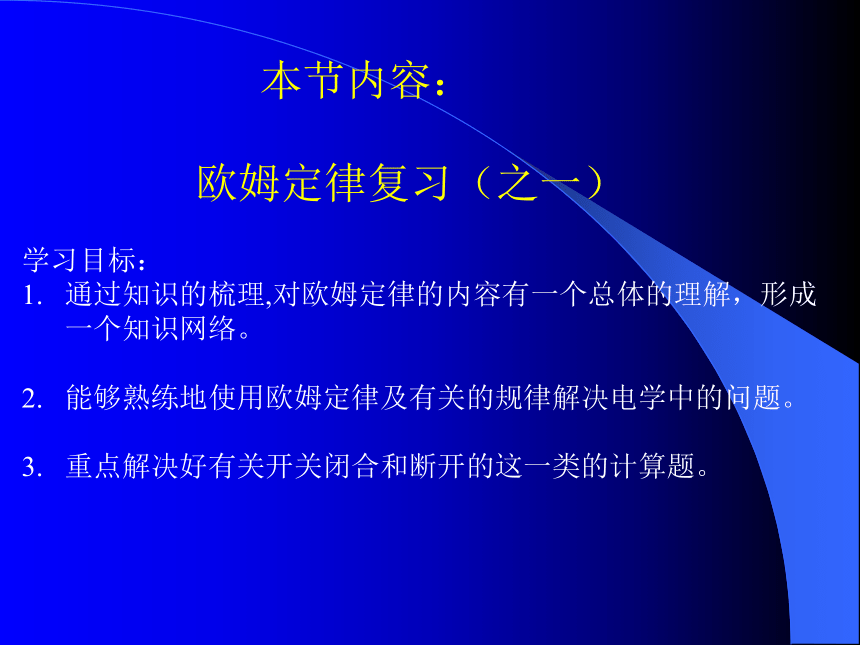

欧姆定律复习（之一）学习目标：
通过知识的梳理,对欧姆定律的内容有一个总体的理解，形成
一个知识网络。
能够熟练地使用欧姆定律及有关的规律解决电学中的问题。
3. 重点解决好有关开关闭合和断开的这一类的计算题。欧姆定律

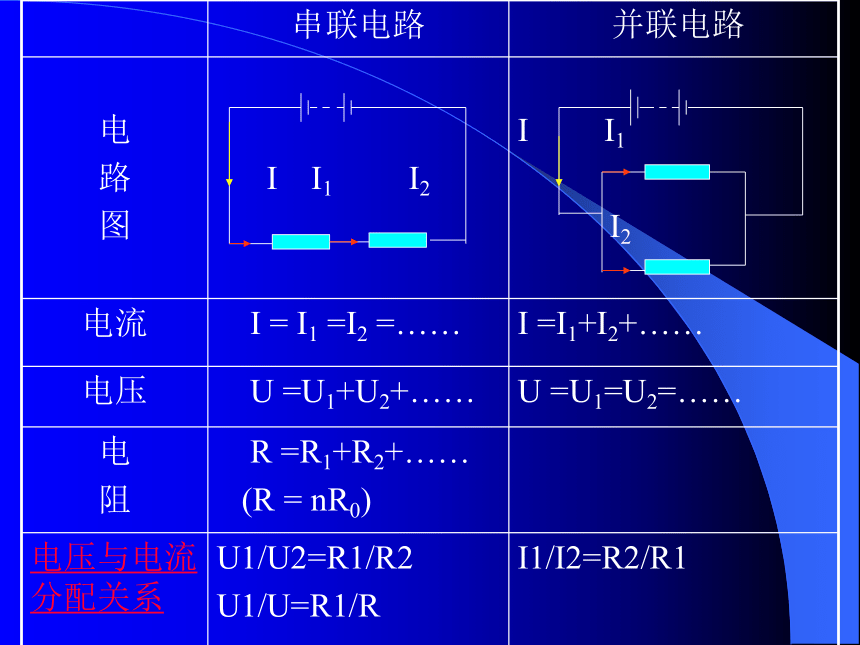

串并联电路规律内容
公式

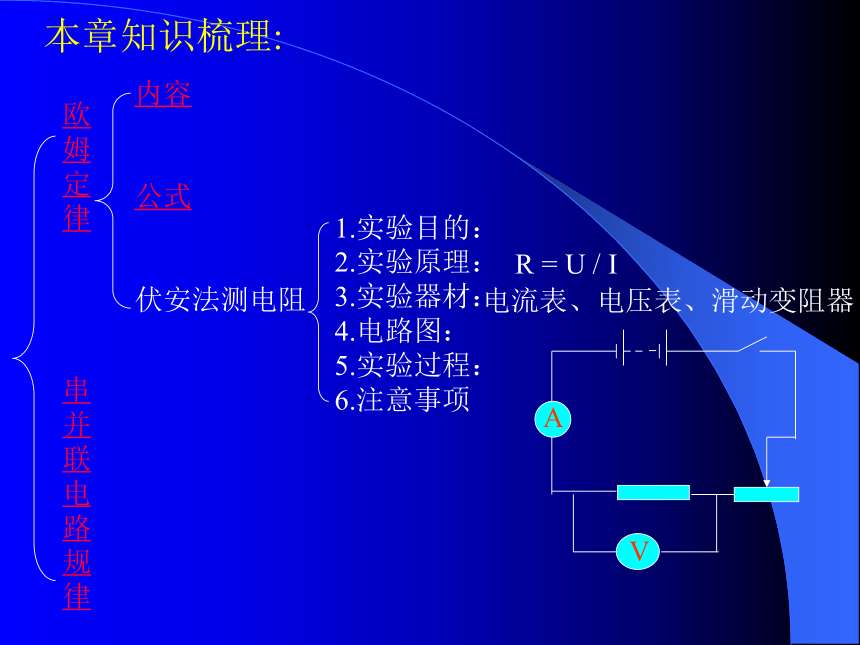

伏安法测电阻本章知识梳理:1.实验目的：
2.实验原理：
3.实验器材：
4.电路图：
5.实验过程：

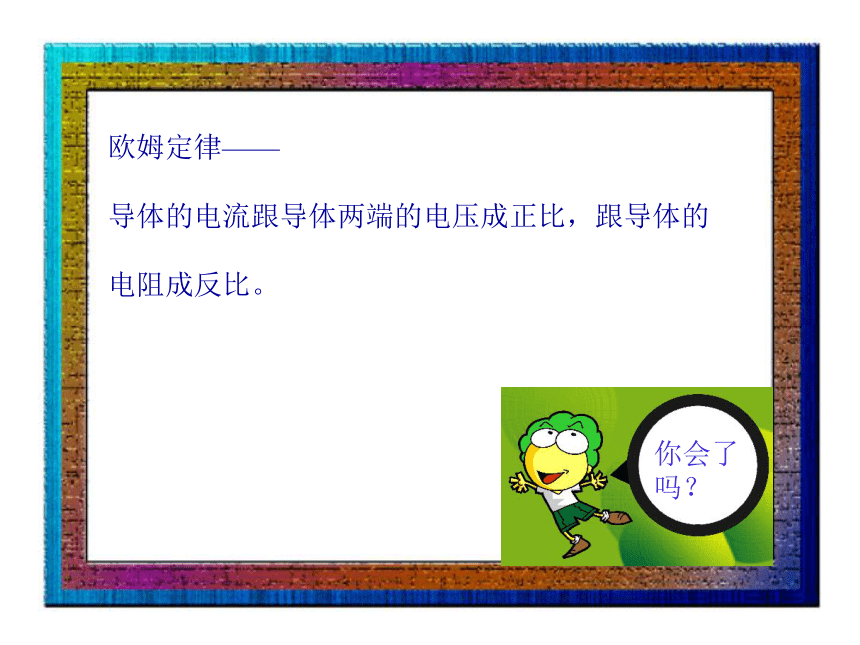

6.注意事项R = U / I电流表、电压表、滑动变阻器欧姆定律——
导体的电流跟导体两端的电压成正比，跟导体的
电阻成反比。你会了
吗？欧姆定律表达式：
I = U / R I —表示这段导体的电流。

U—表示这段导体两端的电压
R—表示这段导体的电阻你会了吗？ 典型练习：
1.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电
流表示数是0.3A，求：
1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
当S1、S2都闭合时： 并 联当S1、S2都断开时：串
联2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
2）开关S1、S2同时断开和闭合时，电流之比是多少？2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
S1、S2同时断开时：串联，电压表
测 L 1两
端电压S1、S2同时闭合时：并联，L1
没有电流
通过，电
压表示数
为零2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3 U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
U1=I1R1=0.2A X 12 Ω =2.4 V当S1、S2都闭合时，L1被短路
U1=0V2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：2）开关S1、S2同时断开和闭合时，电流之比是多少？解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3
U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
当S1、S2都闭合时，L1被短路，L2、L3
并联，U = U2 = U3 R2 R3 9 Ω X 18 Ω
R = = = 6 Ω
R1+ R2 9 Ω + 18 Ω
U 6V
I = = = 1A
R 6 Ω即,电流比是： I断 0.2A 1
= =
I合 1A 5提高题：
如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？本类型题目小结：
1.通过开关通断判断电路的连接方式
2.根据串、并联电路的电流、电压、
电阻规律，结合欧姆定律建立等式。思考小结：
1、“欧姆定律”这一章包括了哪几大部
分内容？分别又包括什么？
2、如何解决有关“开关通断”的电路问
题？
3、根据你自己的理解，你能否把欧姆
定律的题型进行大概的归类？你都
懂了
吗？归类：
1、运用欧姆定律及串、并联电路规律解题
2、运用比例关系解决有关问题
3、电表示数变化
4、动态电路
*5、巧用滑动变阻器的取值范围
*6、巧用分压、分流特点分析电学“黑匣子”
问题。
