欧姆定律的应用(广东省深圳市宝安区)

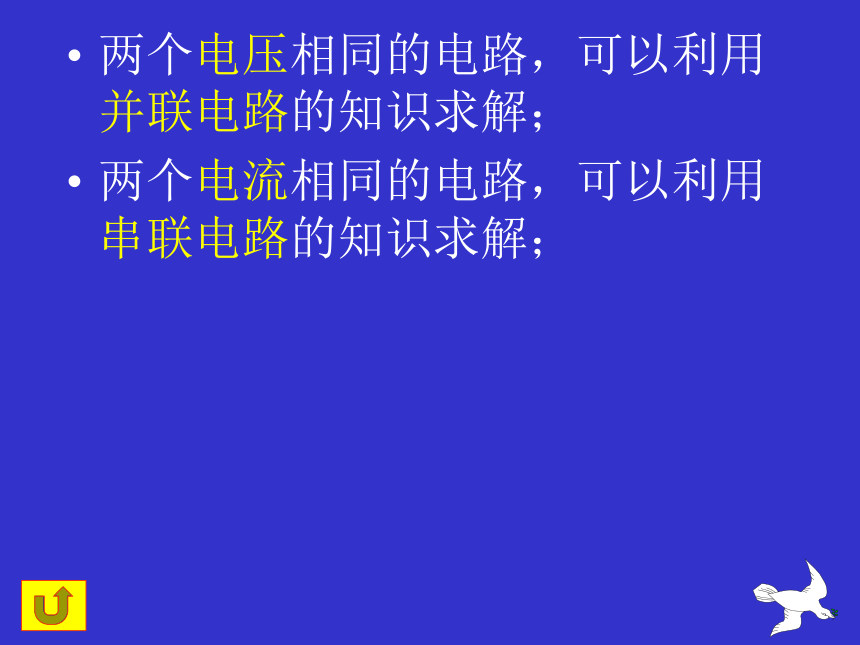

课件7张PPT。开关闭合后，开关断开后，电阻R2被短路，只有R1连入了电路。电阻R1、R2串联。已知电流之比为4:1,如何求电阻之比？思考：两个电路什么相同？电压相同？什么不同？如何求解？？R1两个电压相同的电路，可以利用并联电路的知识求解；
两个电流相同的电路，可以利用串联电路的知识求解；

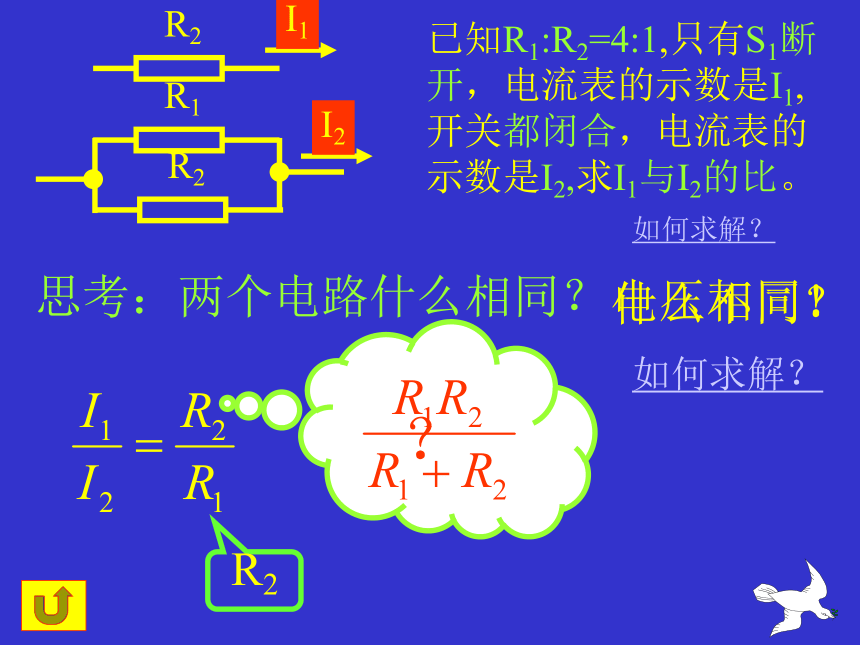

已知R1:R2=4:1,只有S1断开，电流表的示数是I1,开关都闭合，电流表的示数是I2,求I1与I2的比。只有S1断开：都闭合：思考：两个电路什么相同？电压相同！如何求解？？如何求解？R2什么不同？ 根据滑动变阻器的滑片在不同的位置（或开关闭合、断开的情况），分别画出电路图，有几次就画几次，再分别根据每幅不同的电路列出关系式。联立求解。分析A1的示数的方法：A1测电阻R1中的电流，利用欧姆定律分析。不变不变分析A2的示数的方法一：利用并联电路电流之间的关系。对全电路利用欧姆定律，先分析总电阻的变化情况。分析A2的示数的方法二：开关由断开到闭合，各电表的示数变化？开关断开的电路是：开关闭合的电路是：P在最右端：P在中点：0.2安30欧3伏？15欧？
