【教师原创】人教版物理九下21.3广播、电视和移动通信课件（51张ppt）

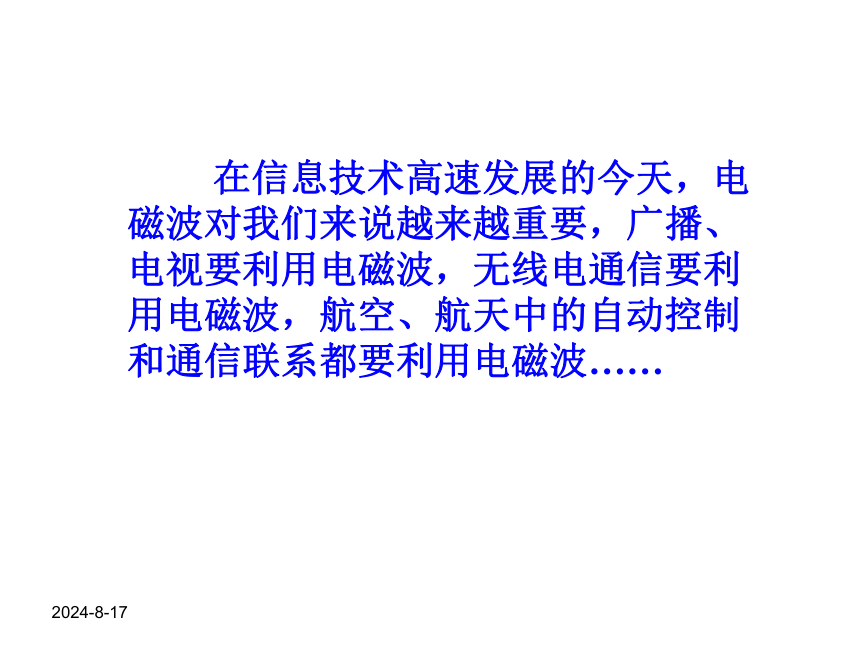

课件51张PPT。广播、电视和移动通信第三节　　声音和图像是怎样从电（视）台传来的？山东星火国际传媒集团2018-10-10 在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波……

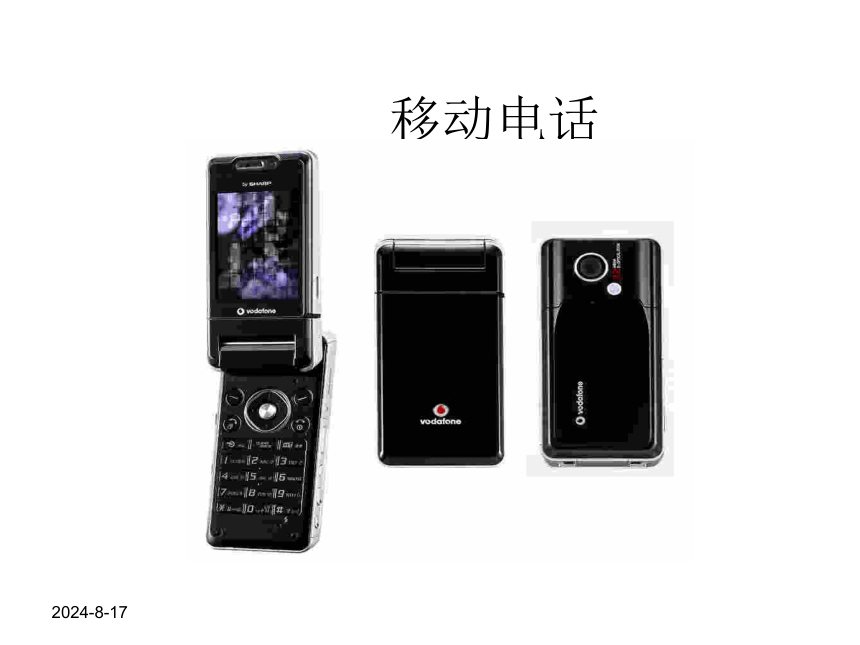

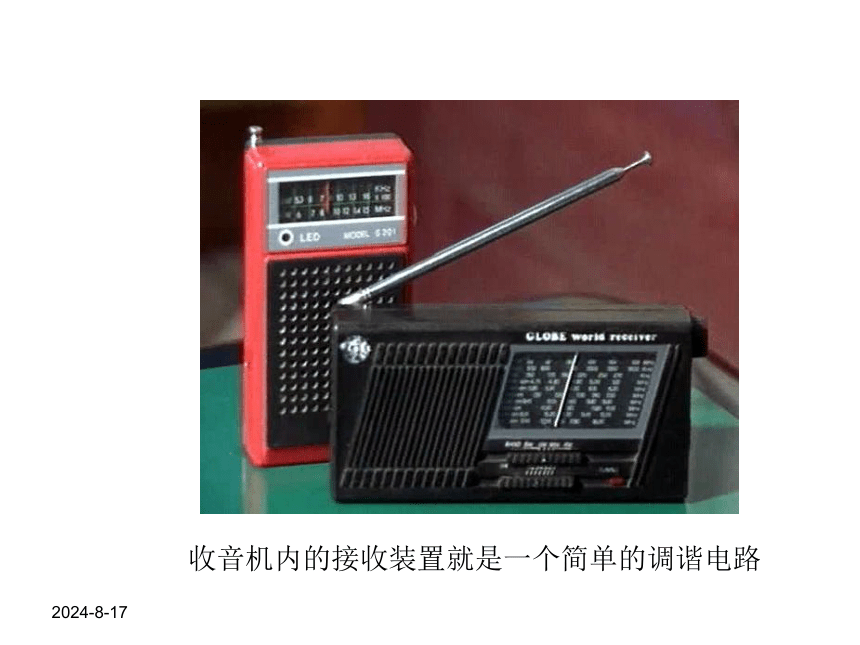

2018-10-10姚明正在打电话！2018-10-10 收音机内的接收装置就是一个简单的调谐电路2018-10-10移动电话

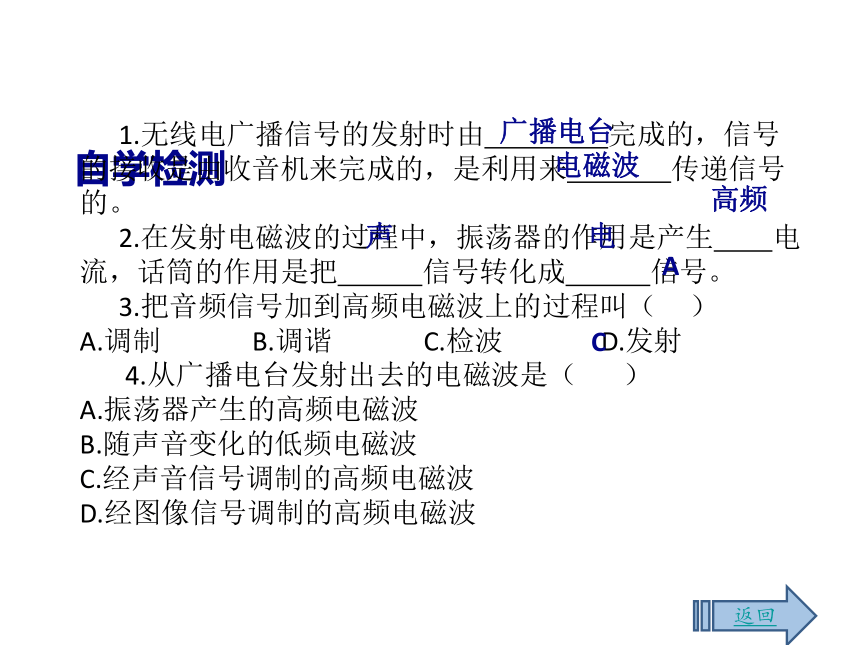

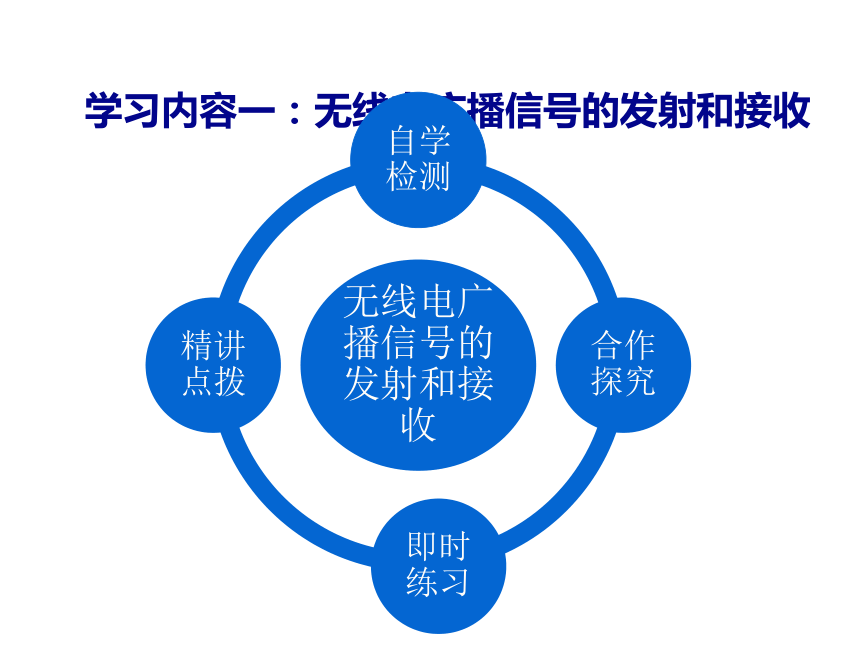

学习内容一：无线电广播信号的发射和接收自学检测返回 1.无线电广播信号的发射时由 完成的，信号的接收是由收音机来完成的，是利用来 传递信号的。
2.在发射电磁波的过程中，振荡器的作用是产生 电流，话筒的作用是把 信号转化成 信号。
3.把音频信号加到高频电磁波上的过程叫（ ）
A.调制 B.调谐 C.检波 D.发射
4.从广播电台发射出去的电磁波是（ ）
A.振荡器产生的高频电磁波
B.随声音变化的低频电磁波
C.经声音信号调制的高频电磁波

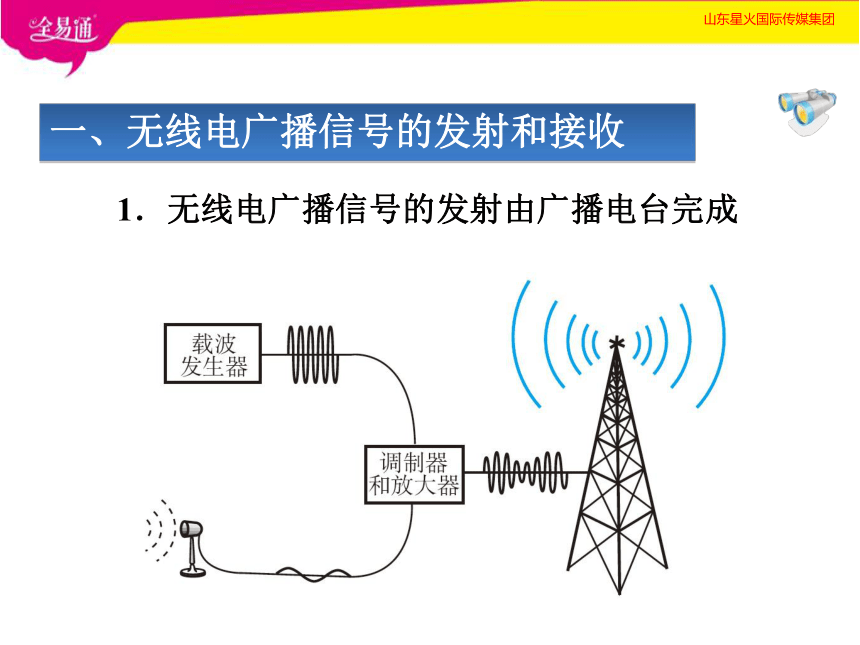

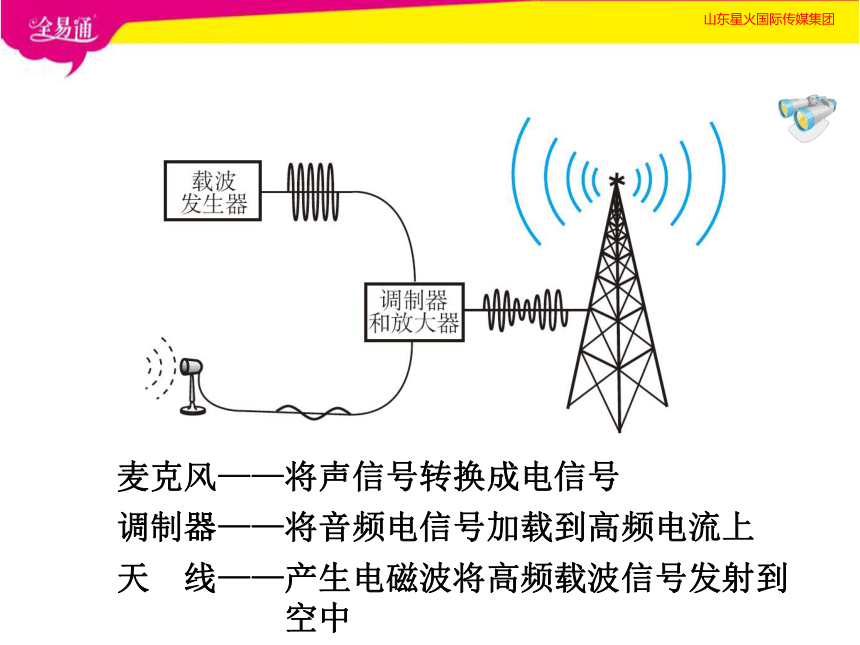

D.经图像信号调制的高频电磁波电声高频电磁波广播电台A C 2018-10-10　　1．无线电广播信号的发射由广播电台完成一、无线电广播信号的发射和接收山东星火国际传媒集团　　麦克风——将声信号转换成电信号　　调制器——将音频电信号加载到高频电流上　　　　　　　天　线——产生电磁波将高频载波信号发射到

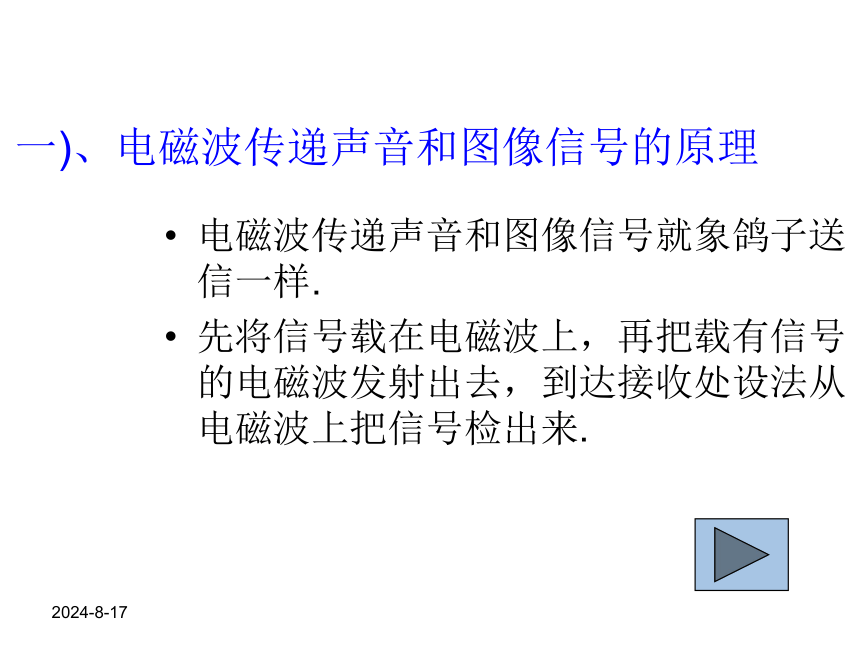

　　　　　　　空中山东星火国际传媒集团2018-10-10一)、电磁波传递声音和图像信号的原理
电磁波传递声音和图像信号就象鸽子送信一样.
先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来. 2018-10-10高频振荡器产生

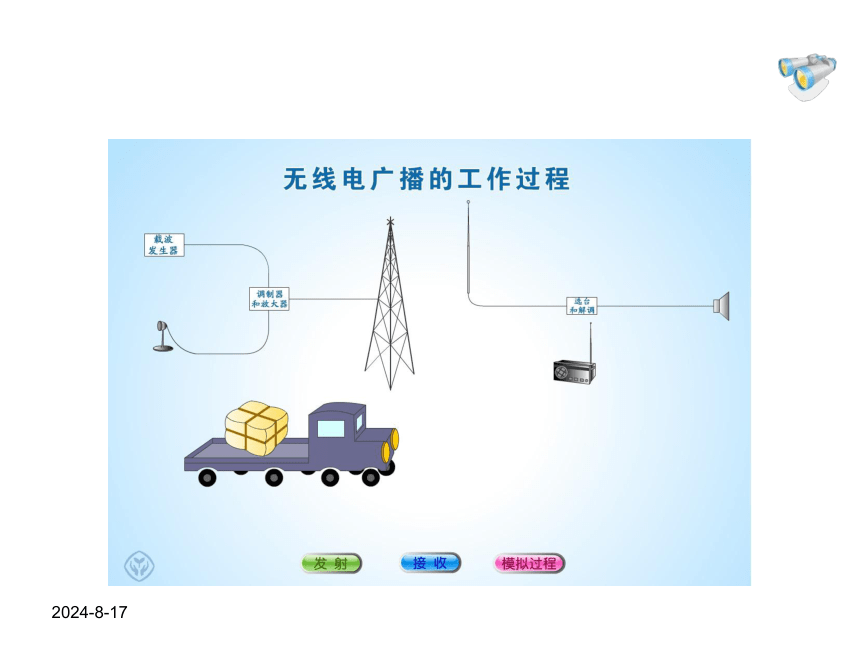

高频振荡电流信号发射机房声音信号图像信号发射天线2018-10-10二)、电磁波的发射过程 (1)由高频振荡器产生高频振荡电流(2)把要传递的声音和图像信号变成电流信号(电信号) (3)将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了.即所谓的将要传递的信号“加”到电磁波上.把带有信号的电磁波发射出去. 2018-10-10电磁波的发射过程　　2．收音机负责信号的接收与还原山东星火国际传媒集团　　天　线——接收各种各样的电磁波　　调谐器——选择需要电台的载波信号（解调）　　解　调——从载波信号中复原音频信号　　扬声器——将音频电信号转换成声音山东星火国际传媒集团2018-10-10三、无线电接收过程(1)用天线接收电磁波. (2)用调谐器即收音机或电视机中选台的电路选出所需要的电信号. (3)让高频振荡电流经过检波器，就能将要传递的声音信号和图像信号从高频振荡电流中“检”出.把声音信号和图象信号分别送到扬声器和电视机，就能听到声音和看到图像. 2018-10-10无线电接收过程合作探究 1.观察下图，弄清无线电广播信号的发射和接收过程，相互说一说，并完成相关填空。返回A.话筒把声信号转制成音频电信号，加载在高频电流上，这个工作由 完成，高频电信号由 产生。注意：可以在一个高频电流上加载多个频率不同的音频信号，相当于一辆汽车可以乘坐多名乘客。
B． 相当于――公共汽车，携带有音频信号的高频电信号从 发射；
C． 相当于――汽车站（出站口）。发射天线高频电流调制器载波发生器发射天线 2.无线电广播的接收过程：
D．携带音频信号的高频电信号被 天线接收，接收天线相当于――――汽车站（进站口）。
E．我们需要的音频信号被从高频电信号中分离――相当于到达目的地的乘客下车，这个工作由 完成。
F. 音频信号被放大，这个工作由 完成，被放大的音频信号被送到 ，它把音频电信号变成声音。
返回调谐器放大器扬声器接收精讲点拨 1.小结：在无线电广播的发射和接收过程中， 信号先转换成 电信号，被接收后再被转换成 信号。
2. 观察演示扩展性实验“电磁波的发射与接收”，多次改变发射器发出的电磁波的频率，观察计算机中出现的波形。被接收后再被转换成声音信号.返回声音声音音频即时练习 1. 用无线电波来传递信号的过程中，下列说法不正确的是（ ）
A.发射电磁波要有振荡器、调制器和天线
B.接收电磁波要有天线、调谐器、检波器和耳机
C.用电磁波能传递图像
D.收音机、电视机、VCD都是电磁波的接收机
2.广播电台或广播电视台的发射天线的作用是（ ）
A.只发射音频电流激发的电磁波
B.只发射视频电流激发的电磁波
C.只把音频电流和视频电流加载到更高频率的射频电流上，再通过天线发射
D.三种电流不经调制通过天线发射三种不同的电磁波
返回DC 2018-10-10彩塔接收天线电报大楼上的接收天线学习内容二：电视的发射和接收自学检测 1.电视台用电磁波传递 信号和 信号。返回图像声音学校的电视演播室　　电视用电磁波传递图像和声音信号。二、电视的发射和接收山东星火国际传媒集团　　1．图像信号工作过程　　摄像机——将图像转换成电信号　　发射机——将电信号加载到频率很高的电流上　　天 线——将高频信号发射到空中二、电视的发射和接收山东星火国际传媒集团　　2．电视接收机工作过程　　接 收 机——取出并放大图像和音频电信号　　显 示 器——复原图像信号　　天 　线——接收包含声、像信息的高频信号　　音频放大——将微弱音频电信号放大并输出二、电视的发射和接收山东星火国际传媒集团合作探究一、看下图，阅读相关文字 ，完成下列填空。
1.电视的发射：摄像机把 信号变成 信号，发射机把电信号加载到 上，通过 把它发射到空中。
2.电视的接收：电视机的 接收到高频信号，通过电视机把 取出放大，由 把它还原成图像，
返回接收天线图像发射天线高频电流电图像信号显示器返回二、阅读“科学世界”知道音频、视频、射频和频道的概念，并完成下列填空。 1. 音频是指由 信号转换而成的电信号，视频是指则 信号转换而成的电信号，用来加载它们的高频电流叫 。
2. 不同的频率范围叫 。
1返回声音图像射频频道精讲点拨 1.摄像机在工作时同时也把声音信号转换成电信号，电视机接收到的高频电信号中，包括图像信号和声音信号，其中声音信号在扬声器中还原成声音。
2.任何一个频道都包含一定的频率范围，如果两频道的频率过于接近，电视或收音机在接收时会出现“串台”的现象。为了避免这种现象，相关部门会给各个电台或电视台划分专门的频率范围，这就是不同的电视台有不同的频道的原因。
返回即时练习 1 .关于音频、视频和射频及频道，下列说法中正确的是（ ）
A.音频是由声音变成的电信号，它的频率很高，音频电流在空间激发电磁波的能力很强
B.视频是由图像变成的电信号，它的频率较高，视频电流在空间激发电磁波的能力很强
C.射频是把声音和图像变成的电信号加载到视频电流上，但不能向空中发射
D.频道是指不同的频率范围
返回D学习内容三：移动电话自学检测返回 1. 移动电话既是无线电 台也是无线电 台。
2. 移动电话跟其它用户通话要靠固定的无线电台转接，这种固定的无线电台叫 台。发射接收基地2018-10-10移动电话
　　手机既是无线电发射台又是无线电接收台。　　1．移动电话：（发射接收二合一）三、移动电话山东星火国际传媒集团基地台的天线
山东星火国际传媒集团　　手机和座机借助基地台进行交流基地台手机座机山东星火国际传媒集团返回移动电话的工作过程：
发出信号接收并转发信号接收信号　　手机和手机通过基地台进行沟通山东星火国际传媒集团2018-10-10返回2.观察无绳电话的图片，说说它是怎样工作的？ 无绳电话的座机和天线各有一个天线，它们之间通过无线电波来沟通，座机接在市话网上，相当于一个小型基地台。精讲点拨返回 无绳电话的座机功率比较小，所以手机与座机间的距离不能太远。合作探究1.说一说，移动电话与固定电话相比，有哪些优点？
返回可移动，使用更方便返回 2. 移动电话既要把我们说的话发射出去，又要能将别人说的话接收进来，它需要怎样的装置才可以实现这些功能，结合前二小节的内容，相互说一说你的想法。 它既要能发射信号，又要能接收信号，所以它既是无线电发射台，也是无线电接收台。接收和发射天线2018-10-10舰载卫星通讯系统车载数字新闻通讯车即时练习返回2. 张伟和刘浩都在北京工作，用的是北京的手机号。他们同时出差来上海，在上海他们用手机通话时，为什么通话费就高了很多？请从“移动电话的工作方式”进行回答。都要算成长途电话，比市话要贵。2018-10-10无线电广播的发射过程是:在广播电台话筒把播音员的________转换成________,然后用调制器把音频电信号加载到__________(载波)上,再通过天线发射出去;无线电广播的接收过程是:收音机的天线接收到各种各样的________.转动收音机调谐器的旋钮,可以从中选出________的信号.收音机内的电子电路再把________从中取出来,放大后送到扬声器里转换成________,我们就听到广播了.练习声音信号电信号高频电磁波电磁波特定频率音频信号声音2018-10-10课外活动时间，有几位同学讨论无线电广播和电视信号的接收、发射时，有以下几种说法，你认为正确的是
A.无线电广播是光、电信号之间的相互转换
B.电视信号的接收或发射是声、电信号之间的转换
C.无论是无线电广播还是电视都是光、电信号的转换
D.无论是无线电广播还是电视都有声、电信号的转换
