第七节 电流、电压和电阻的关系

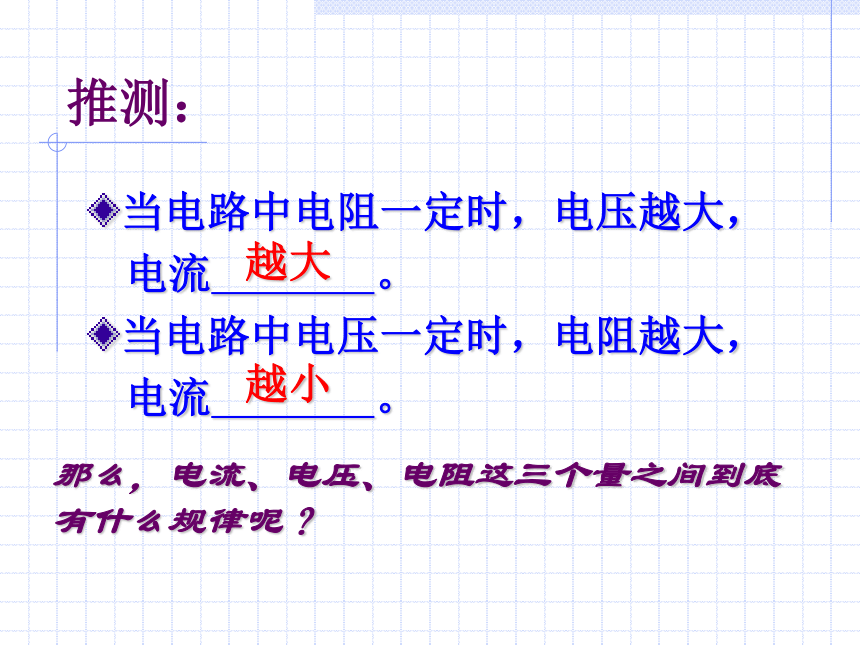

课件15张PPT。电流、电压和电阻的关系当电路中电阻一定时，电压越大，
电流 。
当电路中电压一定时，电阻越大，
电流 。推测：越大越小那么，电流、电压、电阻这三个量之间到底

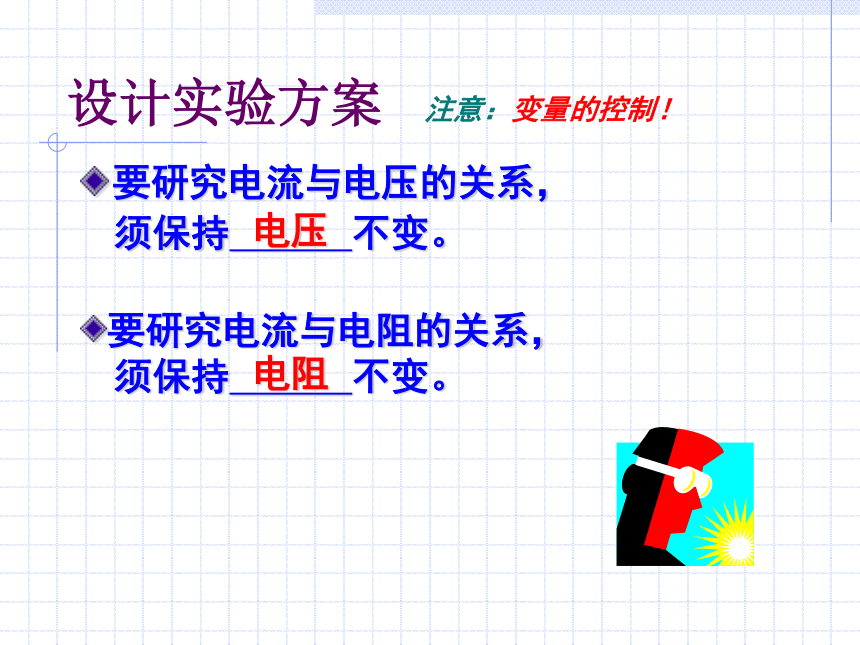

有什么规律呢？设计实验方案要研究电流与电压的关系，
须保持 不变。注意：变量的控制！要研究电流与电阻的关系，

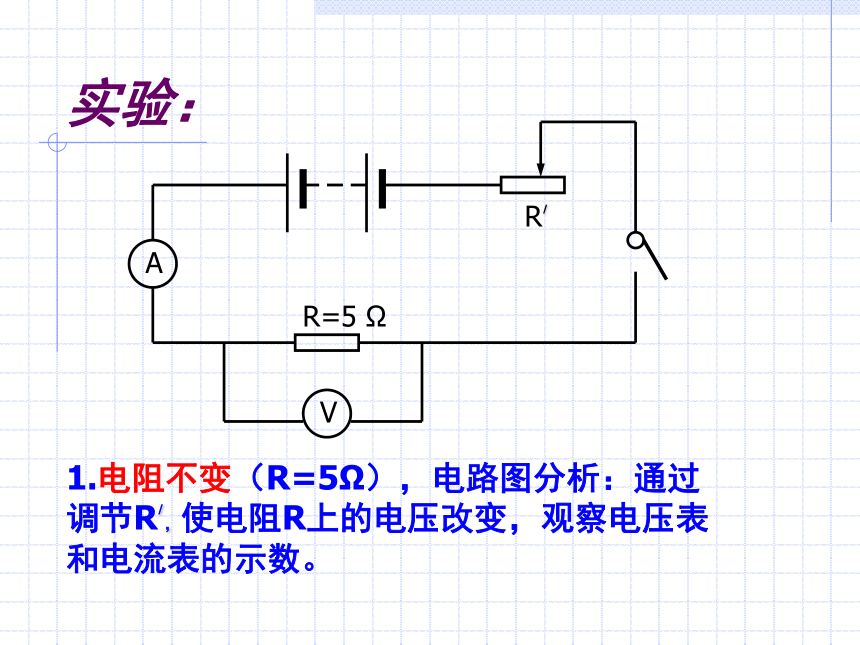

须保持 不变。电阻电压电阻不变时，电流与电压的关系实验：1.电阻不变（R=5Ω），电路图分析：通过
调节R/，使电阻R上的电压改变，观察电压表

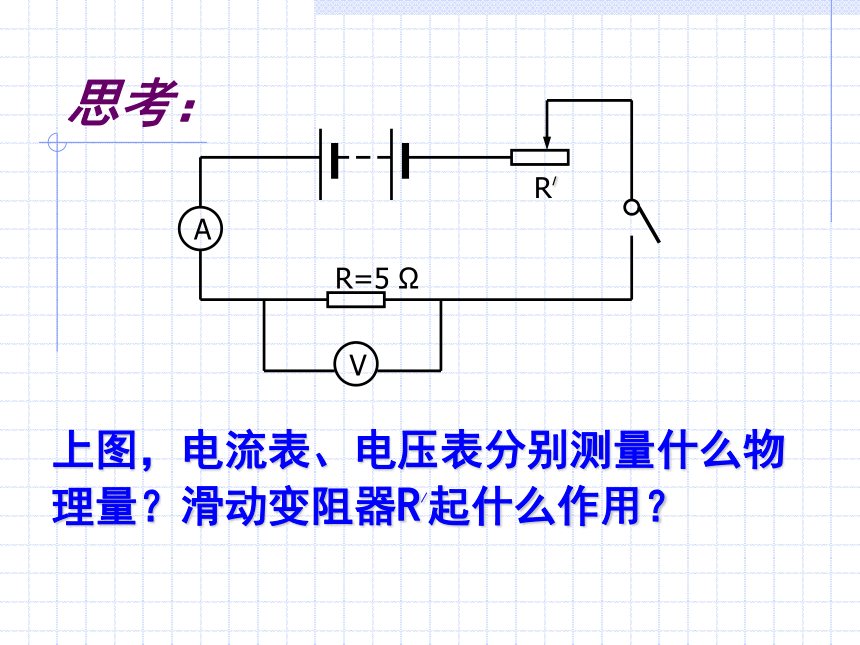

和电流表的示数。思考：上图，电流表、电压表分别测量什么物理量？滑动变阻器R/起什么作用？

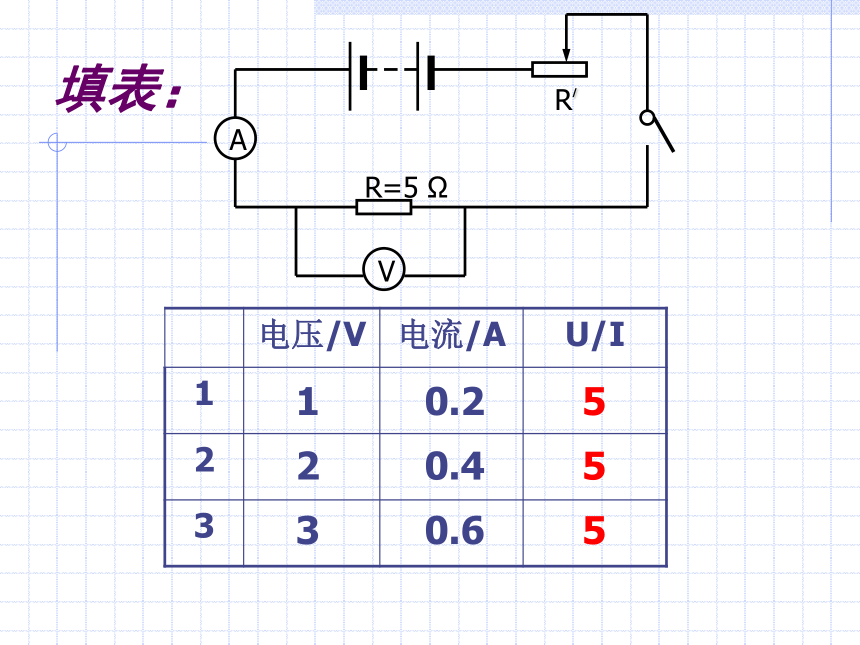

1230.20.40.6555填表：结论：在电阻不变的情况下，导体中的电流跟这段导体两端的电压成正比。注意：实验中误差的存在，可能电流与电压不是严格的成正比关系。电压不变时，电流与电阻的关系实验：2.电压不变（U=2V）， 更换R分别为
2 Ω、 4 Ω ，观察电压表和电流表的
示数。填表：180.5420.25结论：在电压不变的情况下，通过导体的电流跟这段导体的电阻成反比。
综上所述：德国物理学家欧姆研究了电流、电压与电阻的关系。欧姆定律——导体中的电流，跟
这段导体两端的电压成正比，跟
这段导体的电阻成反比。欧姆定律：用U表示导体两端的电压，单位V
R表示这段导体的电阻，单位Ω
I表示通过导体的电流，单位A
欧姆定律可写成：再见！
