第三节 认识简单机械-机械效率

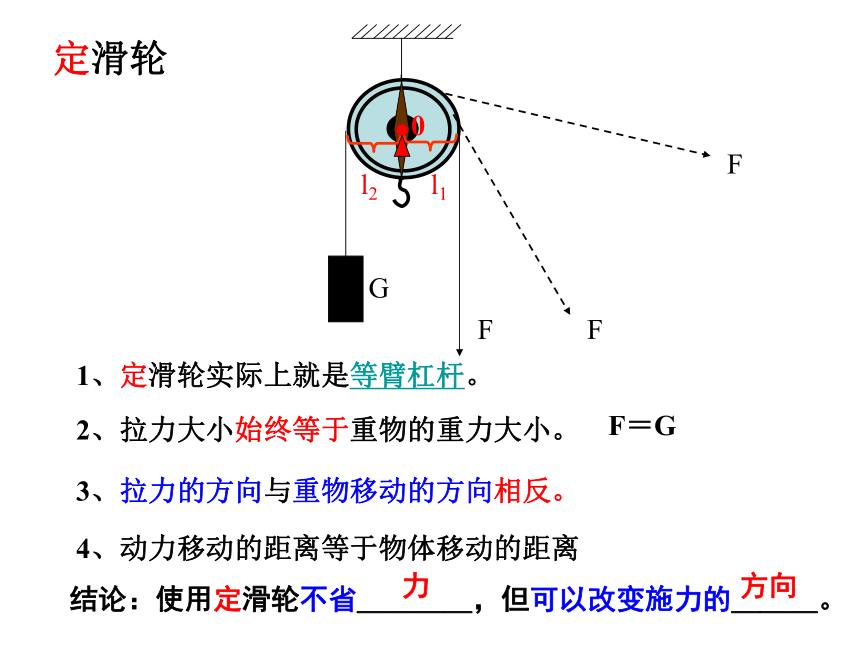

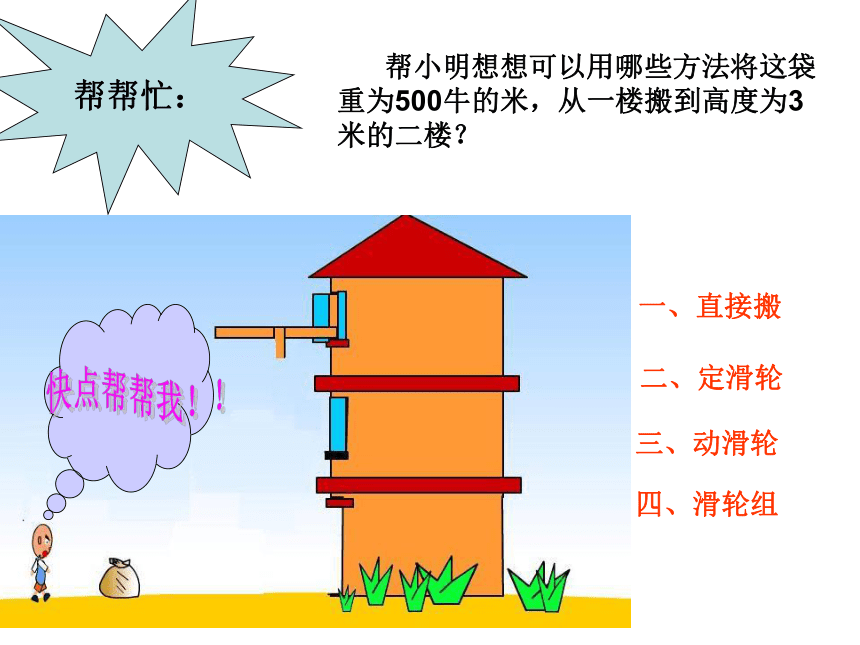

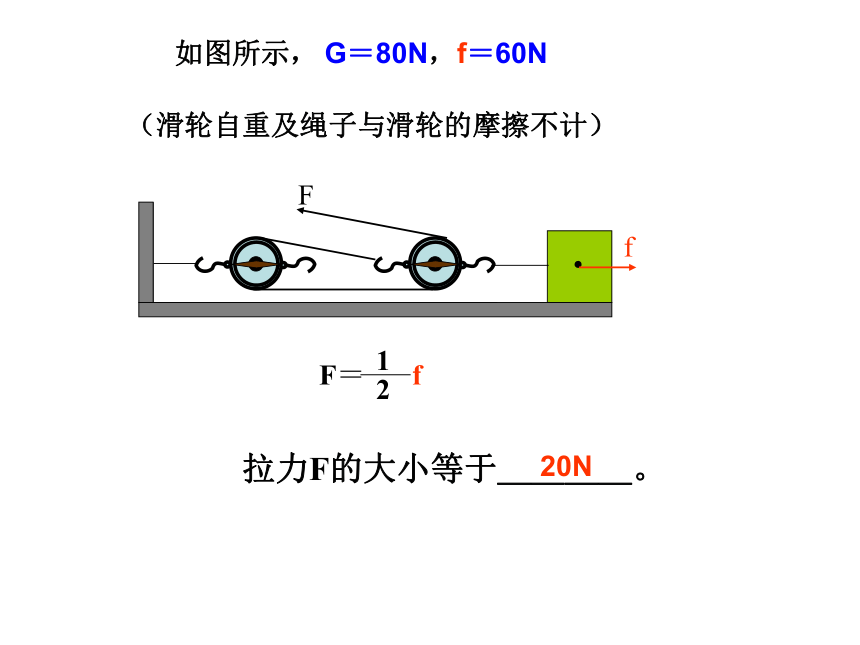

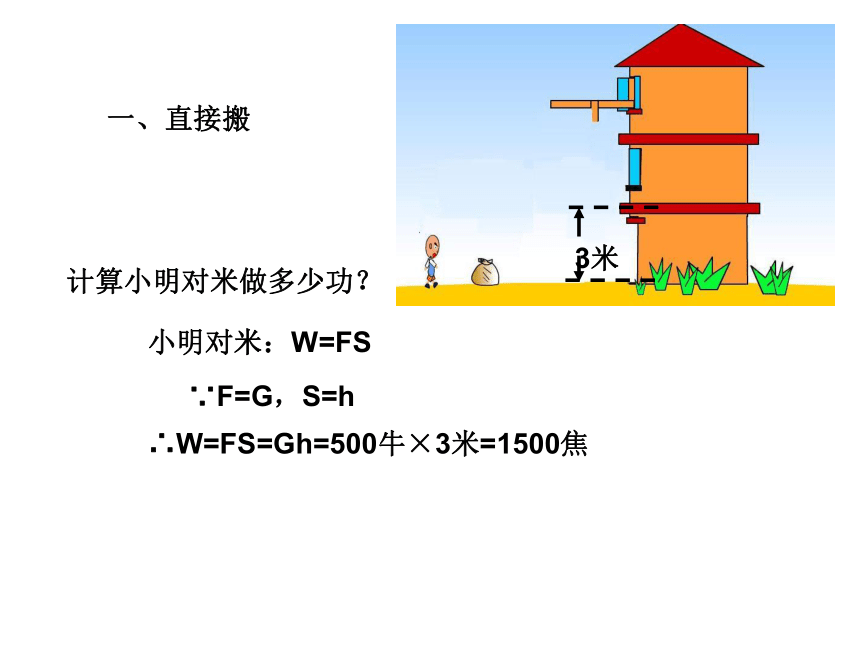

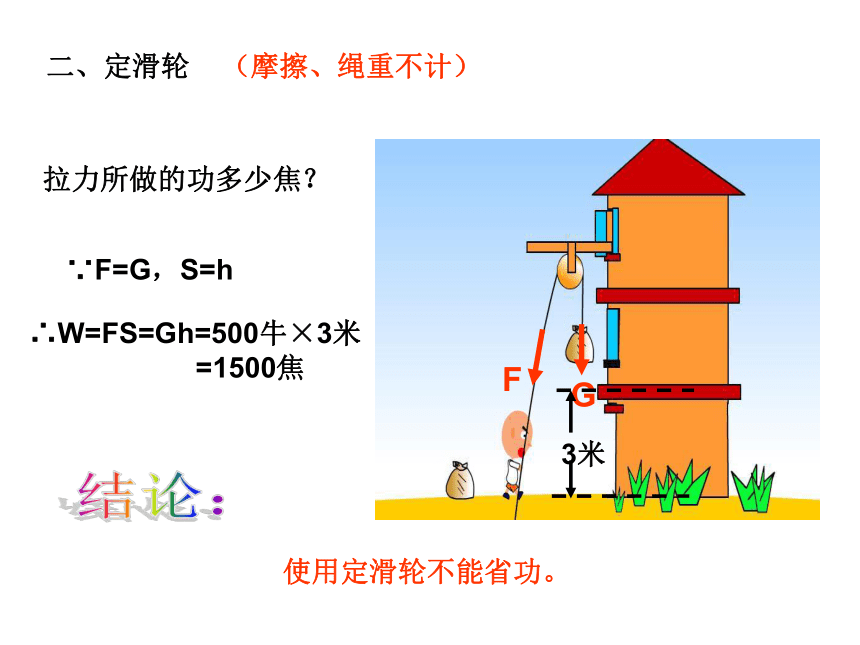

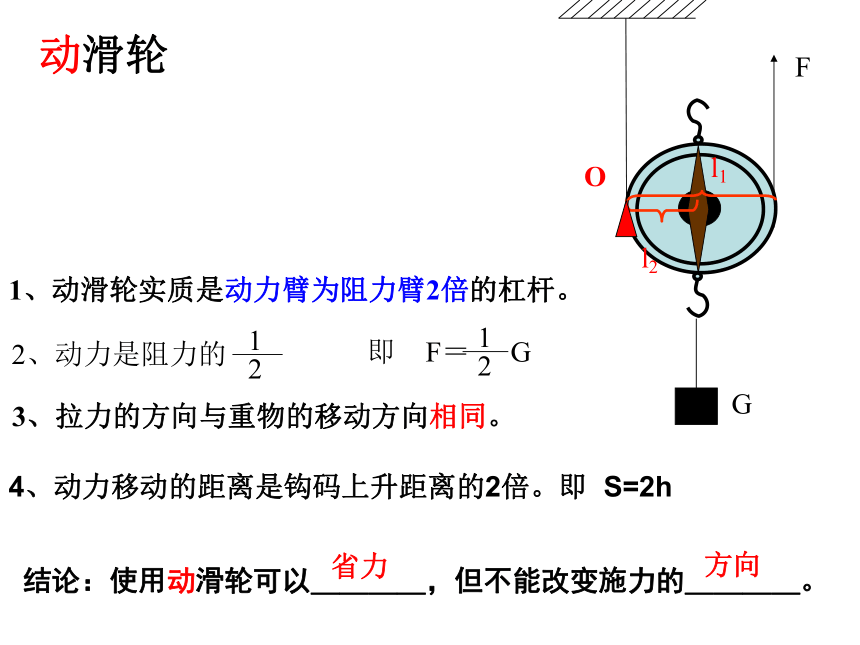

课件24张PPT。第三节 认识简单机械(4)定滑轮1、定滑轮实际上就是等臂杠杆。2、拉力大小始终等于重物的重力大小。3、拉力的方向与重物移动的方向相反。结论：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿。力F＝G方向4、动力移动的距离等于物体移动的距离1、动滑轮实质是动力臂为阻力臂2倍的杠杆。3、拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿＿，但不能改变施力的＿＿＿＿。省力方向动滑轮4、动力移动的距离是钩码上升距离的2倍。即 S=2h实验表明：使用滑轮组时，重物和动滑轮的总重由几股绳子承担，提起重物所用力就是总重的几分之一，绳子自由端通过的距离是重物提升高度的几倍。思考题：在左图所示的滑轮组中，(a)若动滑轮重G/不计，拉力F是多少？(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？滑轮组拉力F的大小等于＿＿＿＿。如图所示， G＝80N，f＝60N（滑轮自重及绳子与滑轮的摩擦不计）20N 帮小明想想可以用哪些方法将这袋重为500牛的米，从一楼搬到高度为3米的二楼？快点帮帮我！！帮帮忙： 一、直接搬二、定滑轮三、动滑轮四、滑轮组一、直接搬计算小明对米做多少功？∵F=G，S=h小明对米：W=FS∴W=FS=Gh=500牛×3米=1500焦二、定滑轮（摩擦、绳重不计）拉力所做的功多少焦？∵F=G，S=h∴W=FS=Gh=500牛×3米

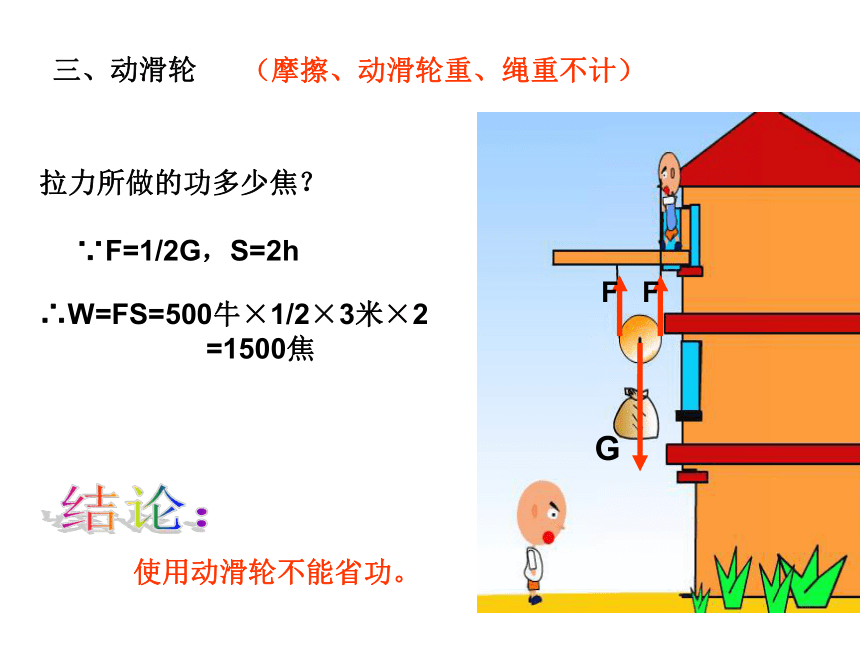

=1500焦结论：使用定滑轮不能省功。拉力所做的功多少焦？∵F=1/2G，S=2h∴W=FS=500牛×1/2×3米×2
=1500焦结论：使用动滑轮不能省功。拉力所做的功多少焦？∵F=1/2G，S=2h∴W=FS=500牛×1/2×3米×2
=1500焦结论：使用滑轮组不能省功。使用任何机械都不省功结论：2、克服米的重力所做的功多少焦？1、拉力所做的功多少焦？F=1/2（G物+G动）=1/2（600牛+20牛）
=310牛W=FS=310牛×6米 =1860焦W=G物h=600牛×3米 =1800焦思考：袋重为600牛的米，从一楼搬到高度为3米的二楼，（摩擦、绳重不计）S=2h=2×3米=6米3、提升动滑轮所做的功是多少焦？W＝G动h＝20牛×3米＝60焦必须做的功不希望做又不得不做的功动滑轮重为20牛。3、总功 = 有用功 ＋ 额外功1、有用功：机械克服有用阻力所做的功。
（必需做的功）2、额外功：机械克服摩擦等额外阻力所做的功。
（不需要但又不得不做的功）W总＝ W有用 ＋ W额外－－－有用功跟总功的比值4、机械效率（1）表达式：（2）η的特点:①无单位②总小于1③一般用百分比表示2、克服米的重力所做的功多少焦？1、拉力所做的功多少焦？W=FS=310牛×6米 =1860焦W=G物h=600牛×3米 =1800焦动滑轮重为20牛，思考：袋重为600牛的米，从一楼搬到二楼高度为3米？（摩擦、绳重不计）3、提升动滑轮所做的功是多少焦？W＝G动h＝20牛×3米＝60焦4、求该滑轮组的机械效率？=96.8%生活中：一般的滑轮组机械效率为50%~70%，
起重机的机械效率为40 %~ 50 %，
抽水机的机械效率为60 %~ 80 %机械效率越大，意味着机械工作时能量的利用率越高。思考：如何提高机械效率呢？（1）减小摩擦（2）减小机械本身的重力减少额外功增加有用功3、总功 = 有用功 ＋ 额外功1、有用功：机械克服有用阻力所做的功。
（必需做的功）2、额外功：机械克服摩擦等额外阻力所做的功。
（不需要但又不得不做的功）W总＝ W有用 ＋ W额外－－－有用功跟总功的比值4、机械效率小结：机械效率500牛3米你还有办法吗？斜面LhGFACBFLW总=W有用=Ｇh探究：如何测量斜面的机械效率η=我们要测量哪些物理量?斜面的长L和高h、拉力F、木块的重力G 请设计表格来记录实验数据 你认为斜面的机械效率可能与哪些因素有关？谈谈你会怎么去设计实验？练习： 用一动滑轮将重200N的砂子提到9m高的脚手架上，所用力是120N，求有用功、总功机械效率各是多少？解：答：有用功是1800J,总功是2160J,机械效率是83.3%再见！
