透镜课件(浙江省温州市瑞安市)

课件29张PPT。 透 镜眼镜片上的透镜

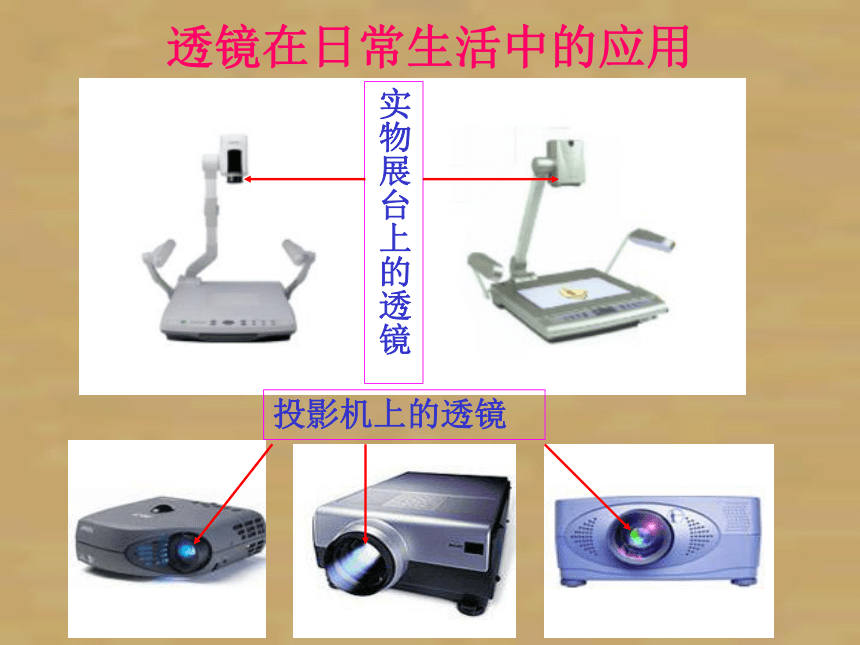

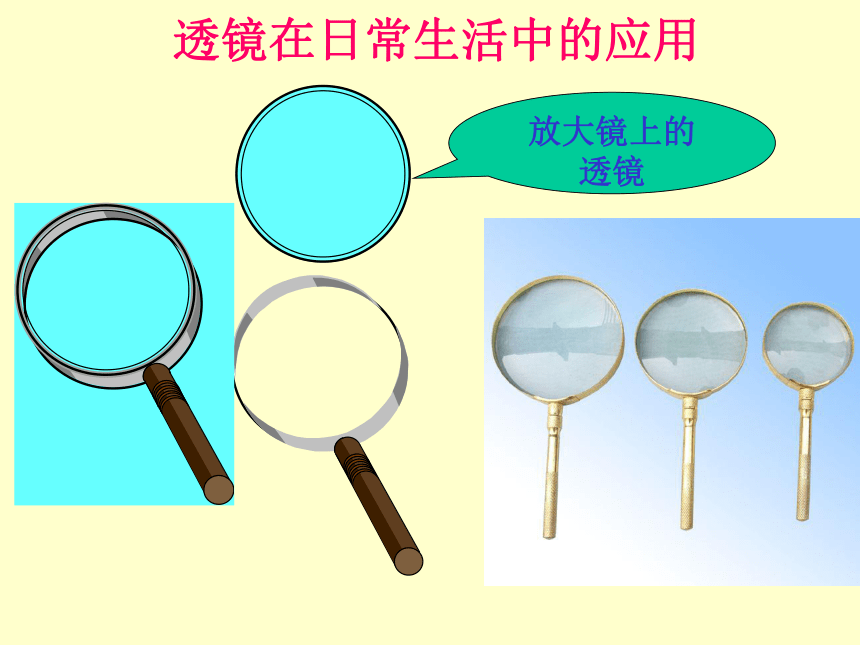

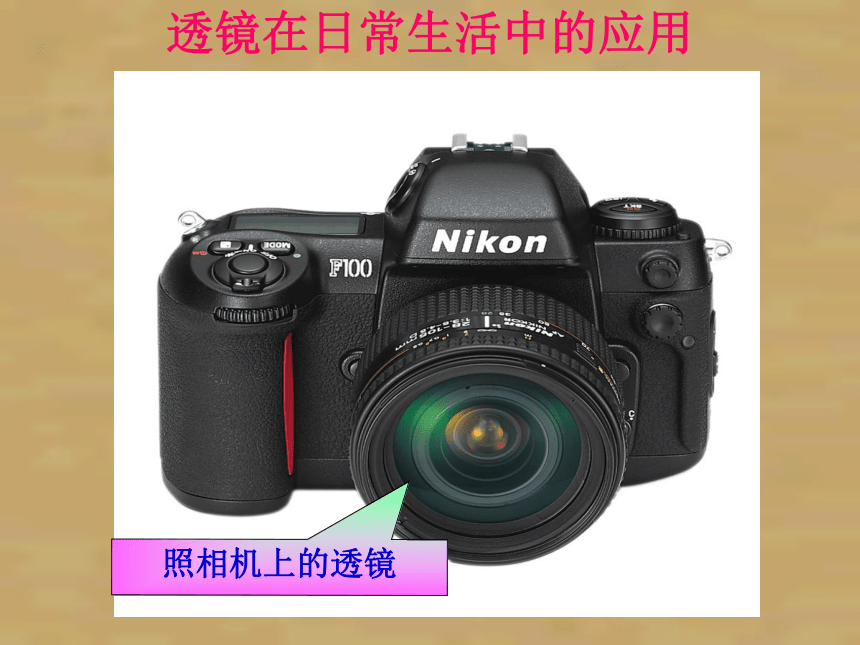

透镜在日常生活中的应用透镜在日常生活中的应用照相机上的透镜透镜在日常生活中的应用投影机上的透镜实物展台上的透镜显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用透镜在日常生活中的应用放大镜上的

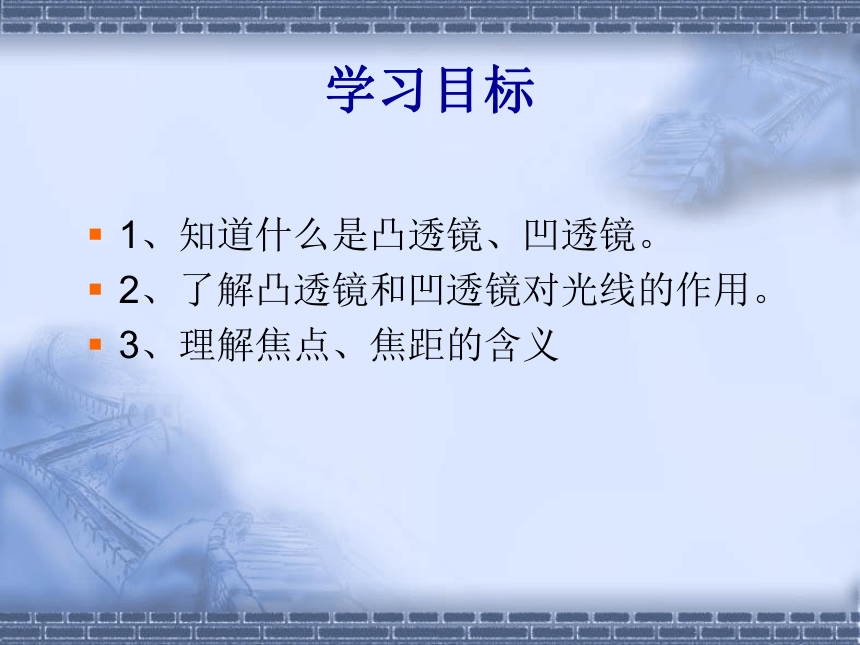

透镜学习目标1、知道什么是凸透镜、凹透镜。
2、了解凸透镜和凹透镜对光线的作用。

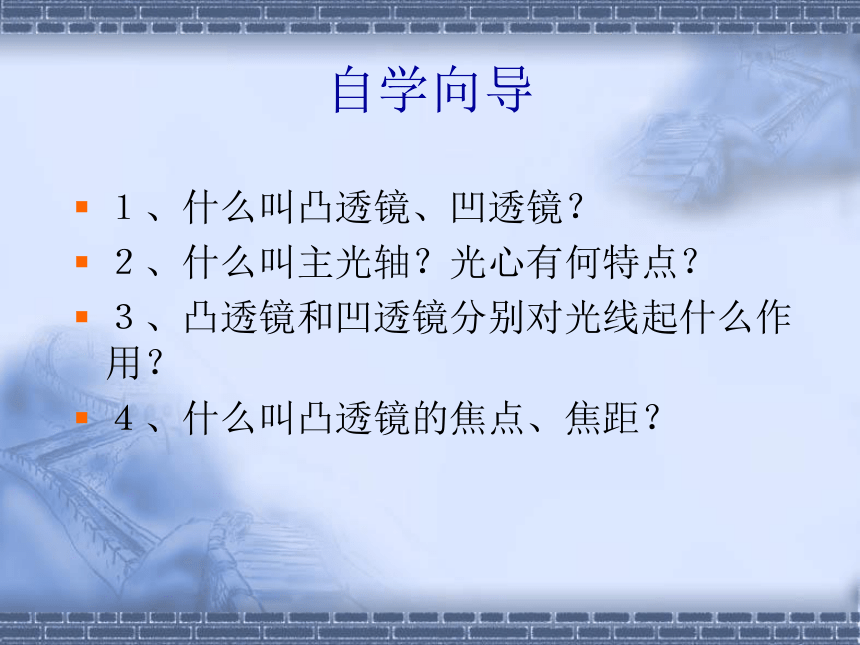

3、理解焦点、焦距的含义自学向导１、什么叫凸透镜、凹透镜？
２、什么叫主光轴？光心有何特点？
３、凸透镜和凹透镜分别对光线起什么作用？
４、什么叫凸透镜的焦点、焦距？

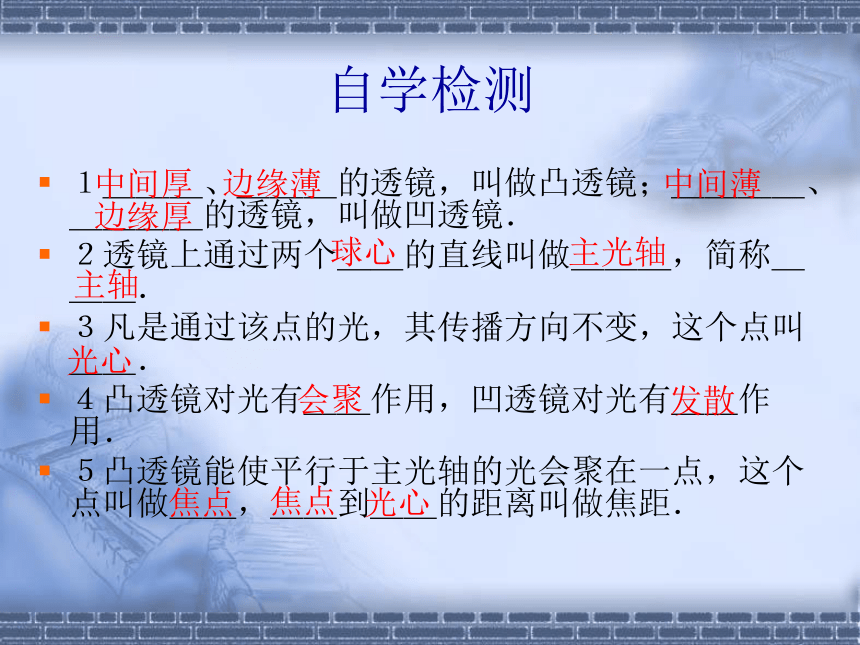

自学检测１＿＿＿、＿＿＿的透镜，叫做凸透镜；＿＿＿＿、＿＿＿＿的透镜，叫做凹透镜．
２透镜上通过两个＿＿的直线叫做＿＿＿，简称＿＿＿．
３凡是通过该点的光，其传播方向不变，这个点叫＿＿．
４凸透镜对光有＿＿作用，凹透镜对光有＿＿作用．
５凸透镜能使平行于主光轴的光会聚在一点，这个点叫做＿＿，＿＿到＿＿的距离叫做焦距．中间厚边缘薄中间薄边缘厚光心会聚发散焦点焦点光心球心主光轴主轴凸透镜：中间厚边缘薄的透镜
叫凸透镜。凹透镜 ：中间薄边缘厚的透镜
叫凹透镜。透 镜 的 分类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C1 C2主光轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)探究实验1：
1、探究通过凸透镜光心的光线怎样传播?
2、探究通过凹透镜光心的光线怎样传播?通过透镜光心的光线结论：通过光心的光线传播方向不改变。 探究实验2：
１、探究平行于凸透镜主光轴的光线如何传播？
２、探究平行于凹透镜主光轴的光线如何传播？
凸透镜有几个焦点？1、平行于凸透镜主光轴的光线如何传播？OFF3、凸透镜有两个实焦点。 2、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。为什么通过透镜后光路改变了？ 1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。平行于主光轴的光线经凸透镜折射后通过焦点!凸透镜对光起什么作用？在主光轴上会聚成的这一点是什么？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。2、平行于凹透镜主光轴的光线如何传播？ 2、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。FF 1、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜对光线起什么作用？凹透镜有焦点吗？ 平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点!凹透镜有几个虚焦点？F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线一、透镜的分类：学到了什么？ 二、概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 学到了什么？1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、三条特殊光线：达标训练１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙２、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上Ｂ３、完成下图的光路图．
谢谢！FFFF折射现象中，光路可逆！FF公元前2世纪，古人用冰凸透镜向日取火透镜在日常生活中的应用
