杠杆复习(浙江省温州市)

课件34张PPT。

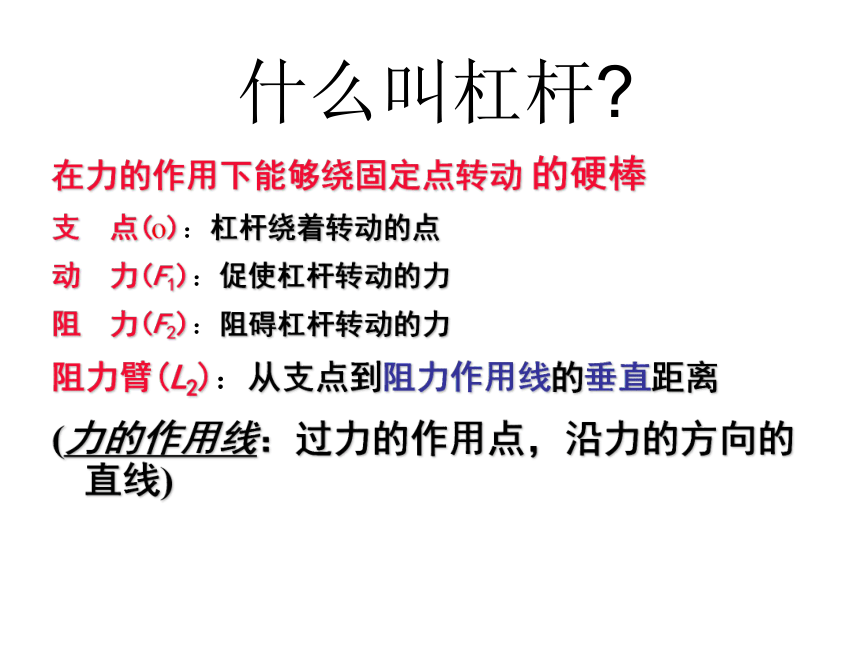

小卓、小越是一对双胞胎。今天刚一放暑假, 兄弟俩就准备到对面山上的外婆家去度假，可是走在半路上，他们发现，在到外婆家的路上有一个悬崖 ，悬崖上原来的木桥因天长日久，已经腐化，不复存在了。这可怎么办？兄弟俩只得四处寻找东西，希望找到一个合适的材料，能搭桥过去。真巧！他俩在一个破旧的房子里找到了两块木板，兄弟高高兴兴的扛到悬崖边，一试，不行！两块木板都不够长，就差那么一丁点！兄弟俩又急忙找绳子，这回可不那么幸运了，什么也找不到。这可怎么办？你能帮他们想个办法吗?动动脑悬涯峭壁遇难题 杠杆原理显神通什么叫杠杆?在力的作用下能够绕固定点转动 的硬棒

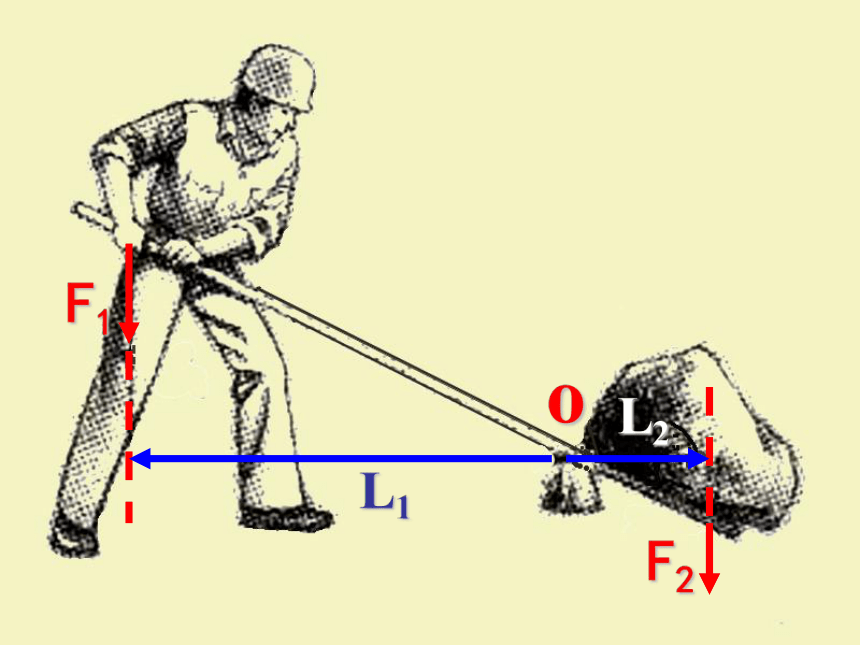

支 点(o)：杠杆绕着转动的点
动 力(F1)：促使杠杆转动的力
阻 力(F2)：阻碍杠杆转动的力
阻力臂(L2)：从支点到阻力作用线的垂直距离
(力的作用线：过力的作用点，沿力的方向的直线)

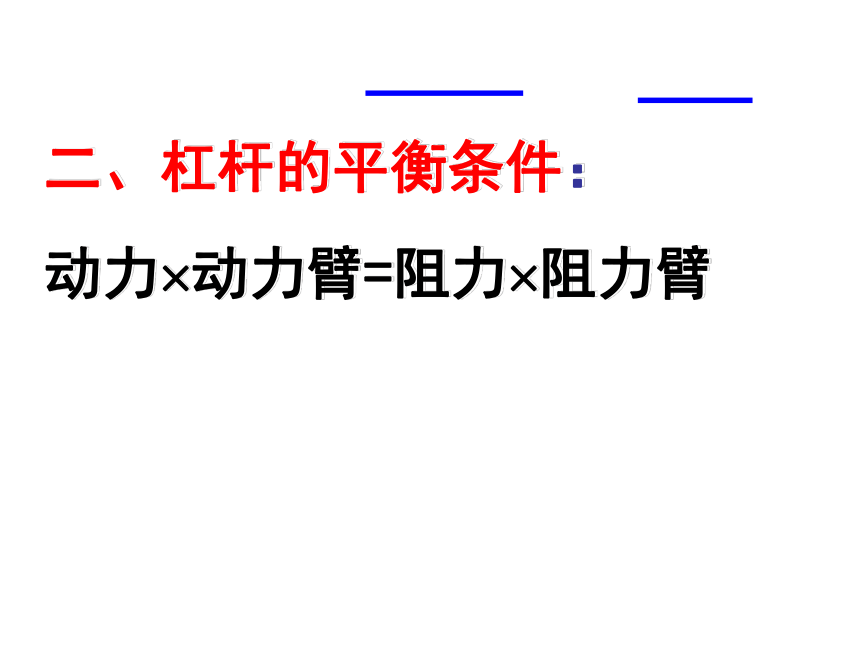

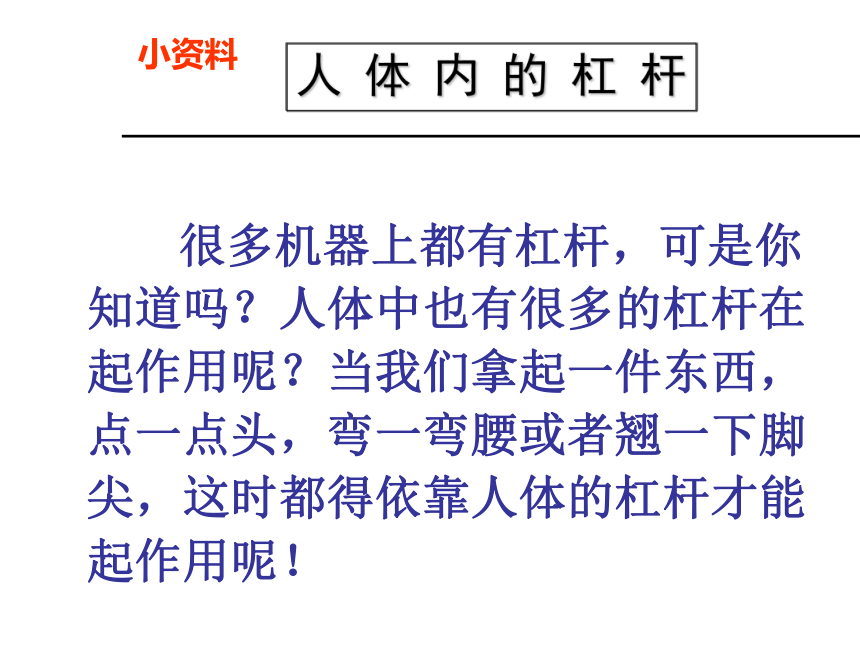

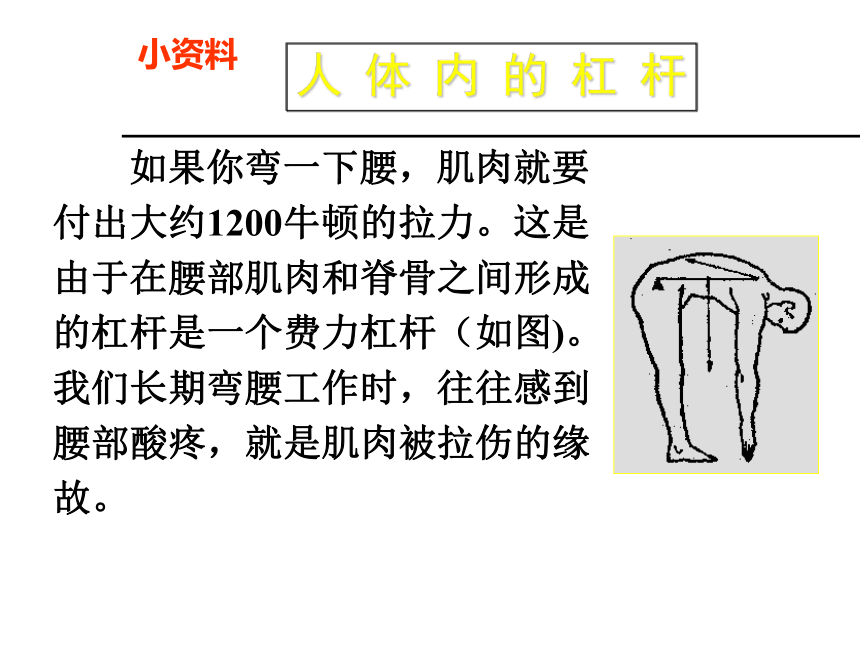

小资料人体内的杠杆 很多机器上都有杠杆，可是你知道吗？人体中也有很多的杠杆在起作用呢？当我们拿起一件东西，点一点头，弯一弯腰或者翘一下脚尖，这时都得依靠人体的杠杆才能起作用呢！小资料人体内的杠杆 如果你弯一下腰，肌肉就要付出大约1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆是一个费力杠杆（如图)。 我们长期弯腰工作时，往往感到腰部酸疼，就是肌肉被拉伤的缘故。二、杠杆的平衡条件：

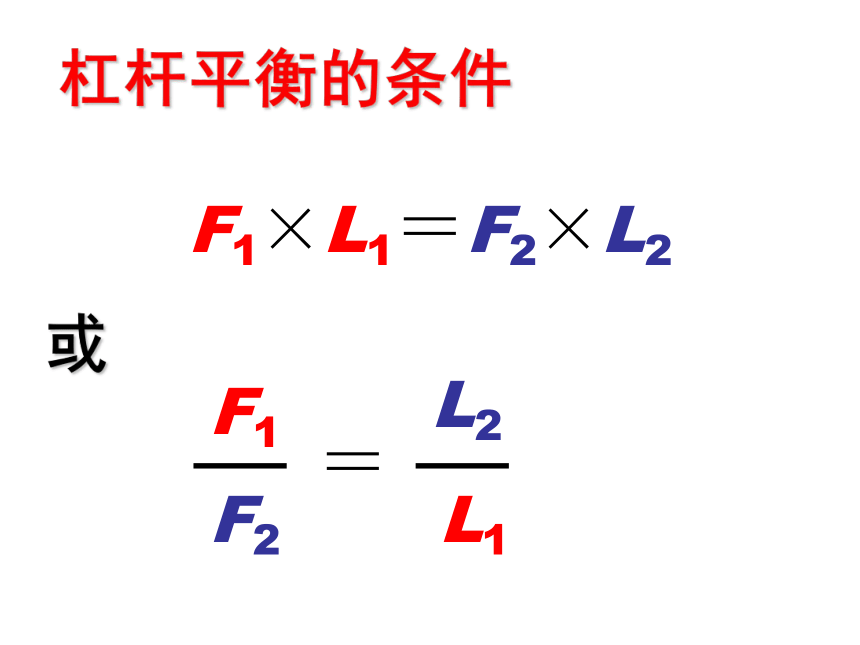

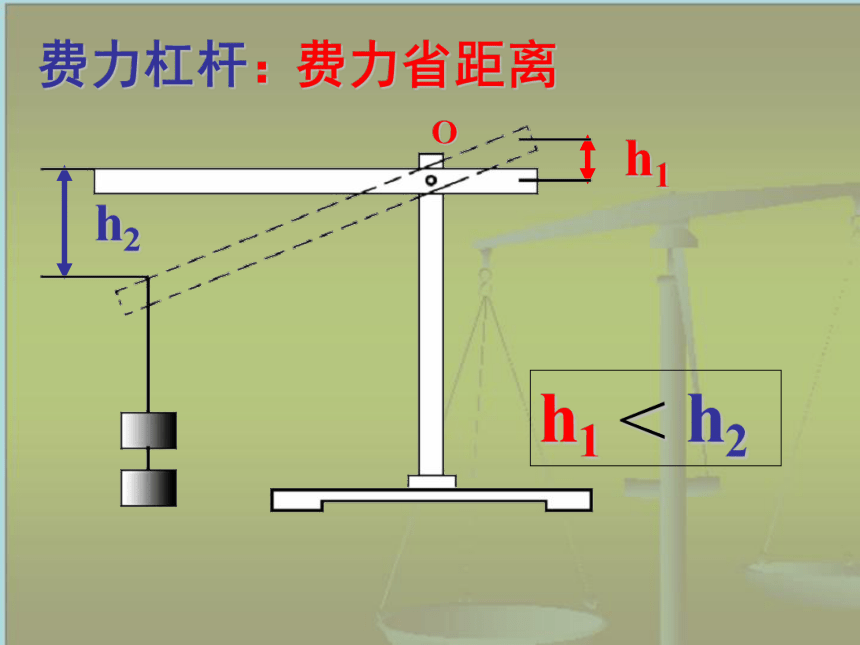

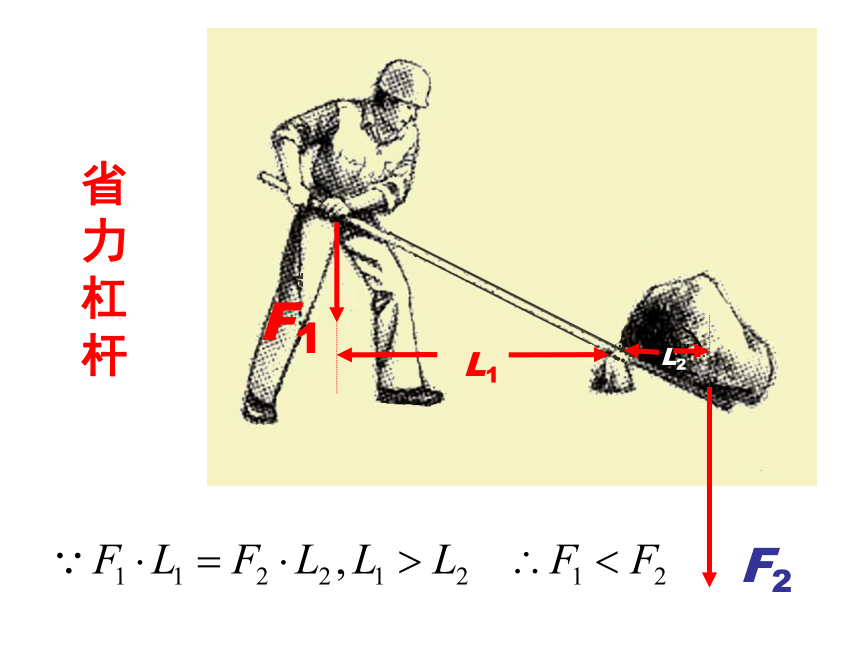

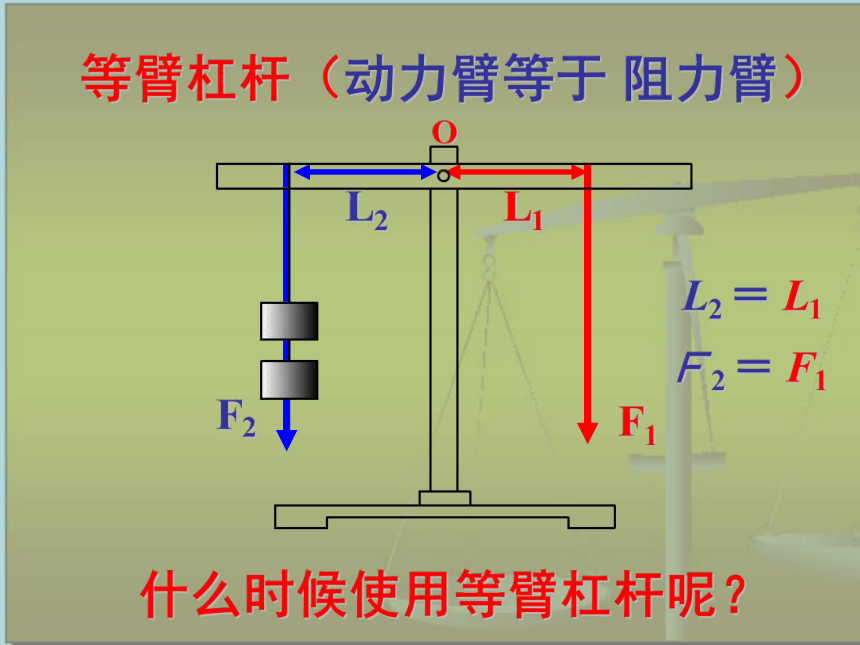

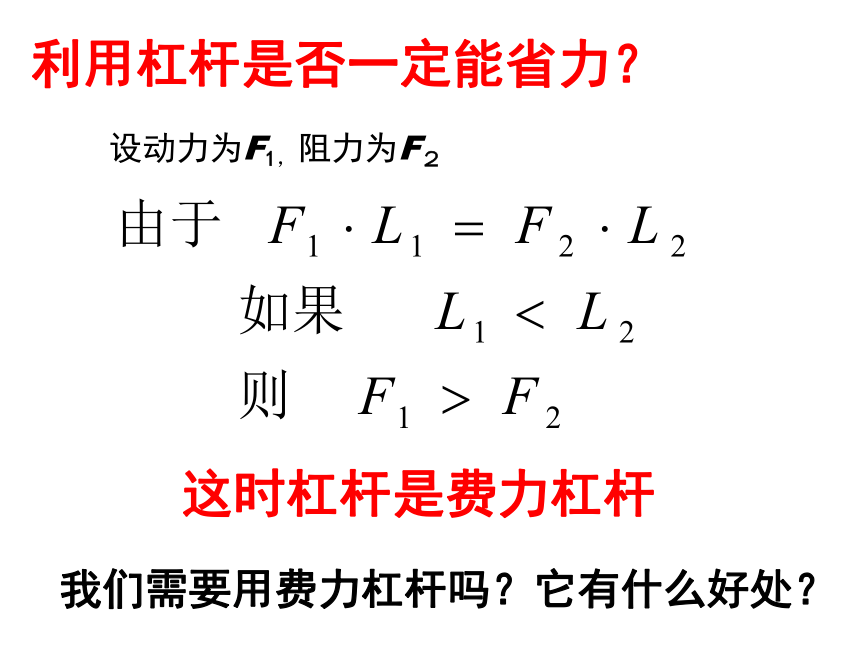

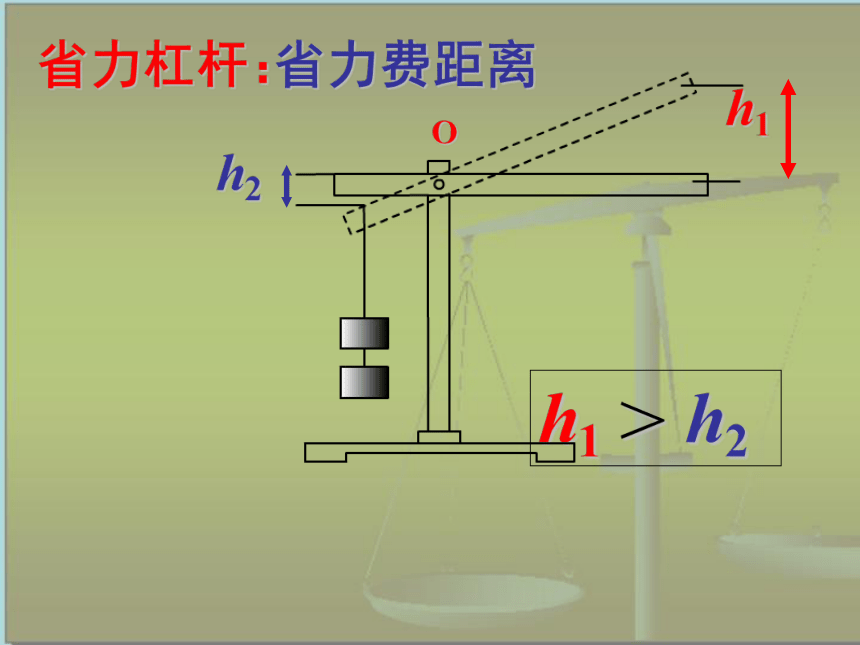

动力?动力臂=阻力?阻力臂杠杆平衡的条件F1×L1＝F2×L2或省力杠杆 h2h1省力杠杆：Oh1 ＞ h2省力费距离利用杠杆是否一定能省力？这时杠杆是费力杠杆设动力为F1，阻力为F２我们需要用费力杠杆吗？它有什么好处？费力杠杆：h2h1O费力省距离h1 ＜ h2等臂杠杆（动力臂等于 阻力臂）F2F1L1L2O什么时候使用等臂杠杆呢？L2 ＝ L1Ｆ2 ＝ F1复习 下列工具中省力杠杆是___ ___；
费力杠杆是_______；等臂杠杆是_______。 (1)(2)(3)(4)(5)(6)1、4、63、52 对了，利用杠杆原理就可成功， 我们先将其中的甲木板的三分之一露在悬崖上，小卓站在甲木板的A端，小越扛着乙木板走到 甲木板的B端，将乙木板搭在B点和对岸之间，顺利的通过悬崖。然后小越再将乙木板拉回， 只让三分之一露出悬崖，小越站在C端，小卓将甲木板搭在乙木板上，然后通过甲木板，当小卓走到乙木板上的D点时，小卓将甲木板收起，扛到对岸，兄弟俩就顺利通过了这道悬崖。动动脑思考　省力杠杆能不能省功？动力在做功过程中消耗的能量转化成了什么形式的能？ 省力杠杆费距离，费力杠杆省距离，但都不能省功。 2。各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合适（ ）????????????????????????? 1。一根杠杆动力臂与阻力臂之比是3:2,要使杠杆平衡,则动力与阻力之比是______.2：3B
3。在下图的四个杠杆均处于平衡状态,各杠杆上悬挂的物体重G均相等,所需的力分别为F1、F2、F3、F4，其中最小的是( )4。 ①剪铁皮的剪子、②钓鱼杆、③天平、 ④电工钳,其中省力的杠杆是________省距离的杠杆________,等臂的杠杆是__________.1、4 F132 5。一根杠杆AB长1m，支点距B端0.4m，现如图所示在A端挂一个重200N的物体G1，若要使杠杆平衡，则要在B端挂一多重的物体G2？
??????????????????????????????????????????300N6。左图中轻棒OA可绕O点转动，OA长1.8m，在杆上距O点0.6m处的B点用绳挂一个重120N的物体G，若要使OA如左图所示位置平衡，则在A点应施加的最小力为_____________N，试在右图中由所给条件作出该力的图示。20N7。如图所示，重物G=400N，AB=20cm，BC=60cm，CD=60cm，求将重物G提起时所用的最小动力（图中装置可绕A点转动）。
?????????????????????????????????????????80N 8。 用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图。这样就可以比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后增大了力D9。如图，人体前臂可以视作杠杆，当曲肘将手中重物举起时，阻力臂大小将 （填“增大”或“减小”）减小 10、如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500牛，且AB=1.5米，BC=0.3米、CD=0.2米，则要撬动该石块所用的力应不小于（ ）
A、500牛
B、300牛
C、200牛
D、150牛D11,如图的缝纫机踏板是杠杆，用脚踩踏板使用它工作时是（ ）
A、省力的
B、费力的
C、既不省力也不费力
D、可以省力也可以费力12.、如图甲是锅炉的安全阀门自动控制的装置。请在图乙中画出杠杆OAB所受动力和阻力的示意图。B13.如图，先调节杠杆在水平位置平衡，然后在A点挂两个质量相同的钩码，欲使杠杆重新平衡，可在B点挂上同质量的钩码个数为（ ）
A、1 B、2 C、3 D、4 C14。如图的杠杆，O为支点。若FAlA=FBlB，则此杠杆（ ）
A、一定静止不动 B、一定转动
C、可能静止不动 D、以上情况都有可能B 15。如图所示，质量可以忽略不计的直杆OA长
为L，它能绕光滑的固定轴O转动，在杆上距
O点L/3的B处挂一个重为150牛的物体，并
在杆的A端作用竖直向上的力F，当杆静止时，
F= 牛。若在力F作用下，使物体慢慢提
高了0.1米，则力F所做的功为 50N15J小杰同学发现了一个金属块。他想知道它的重力和密度。他手中只有一只量程较小的弹簧秤，当他用此弹簧秤测量此金属块的重力时，发砚已超过弹簧秤的最大量程，于是他设计了如图所示的装置。图中OA：OB=1：3，用细绳把金属块悬挂于A点，用弹簧秤在B点施加一个竖直向上的力，当OB杠杆水平静止时，弹簧秤读数为1.8牛，当向容器中加水，金属块浸没于水中后，弹簧秤读数为1.2牛。（g-10牛／千克）
求（1）金属块的重力为多少？
（2）金属块浸没于水中后所受到的浮力为多大？
（3）金属块的密度是多少？实验小资料人体内的杠杆 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。这是一种费力杠杆，举起一份的重量，肌肉要耗费6倍以上的力气，虽然费力，但是可以省距离。前臂杠杆示意图·O L1L2小资料人体内的杠杆 当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个省力杠杆(如图)，这时肌肉的拉力比体重要小。·OL2脚部杠杆示意图书P94小资料人体内的杠杆 点一下头或抬一下头是靠杠杆的作用(如图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长，就形成低头仰头动作，从图中可以看出来低头比仰头要省力。
