第三节认识简单机械

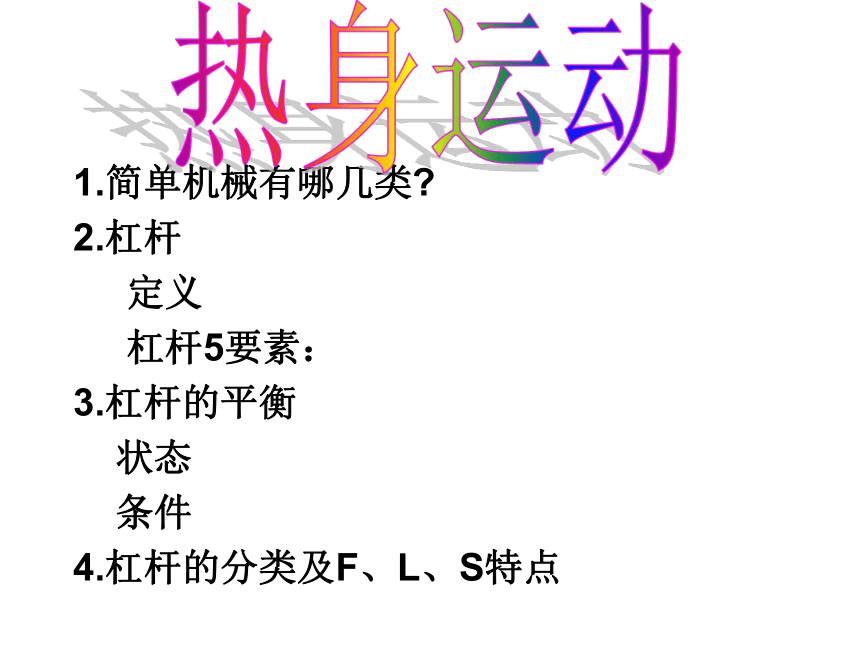

课件22张PPT。认识简单机械复习1.简单机械有哪几类?
2.杠杆
定义
杠杆5要素：
3.杠杆的平衡
状态
条件
4.杠杆的分类及F、L、S特点

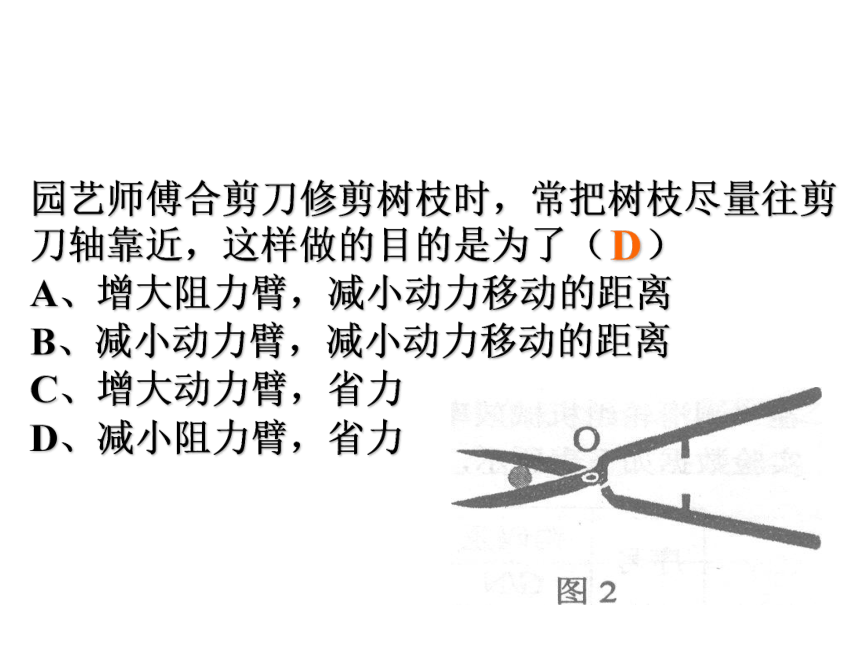

热身运动沙场练兵园艺师傅合剪刀修剪树枝时，常把树枝尽量往剪刀轴靠近，这样做的目的是为了（ ）
A、增大阻力臂，减小动力移动的距离
B、减小动力臂，减小动力移动的距离
C、增大动力臂，省力

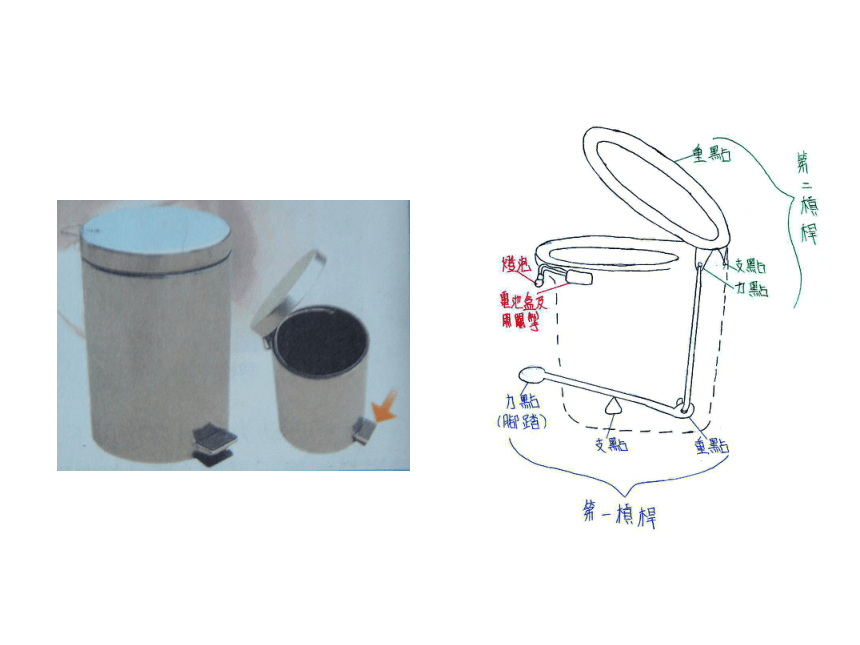

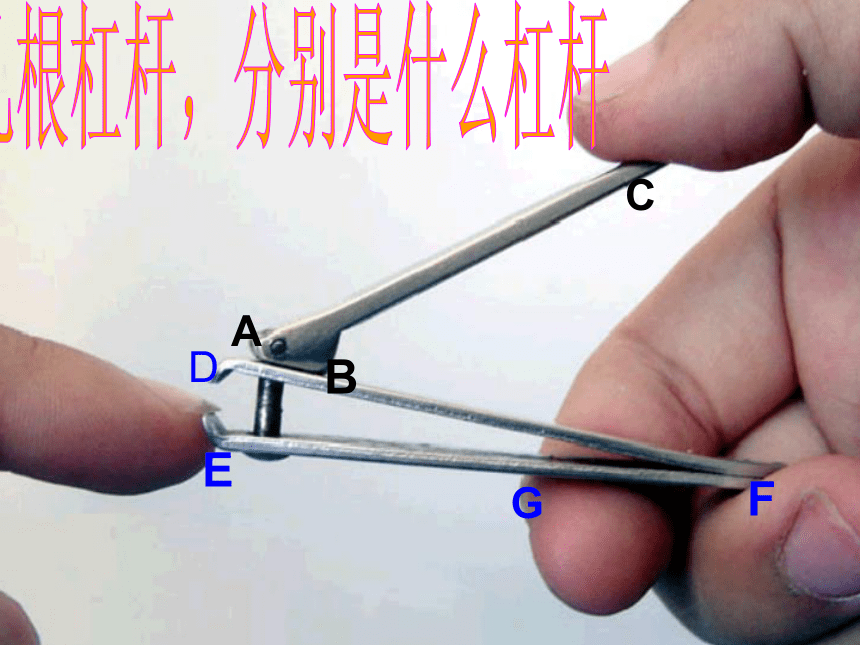

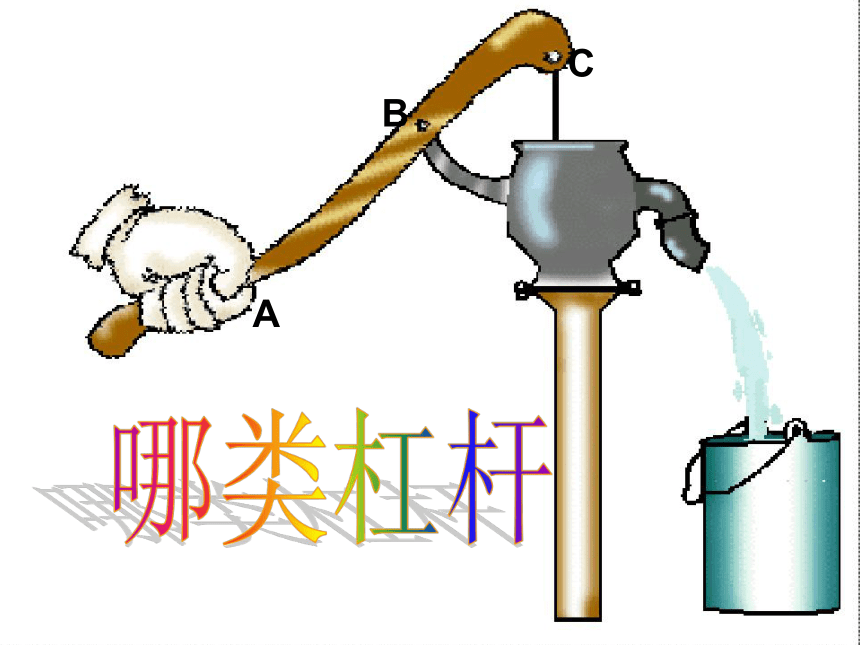

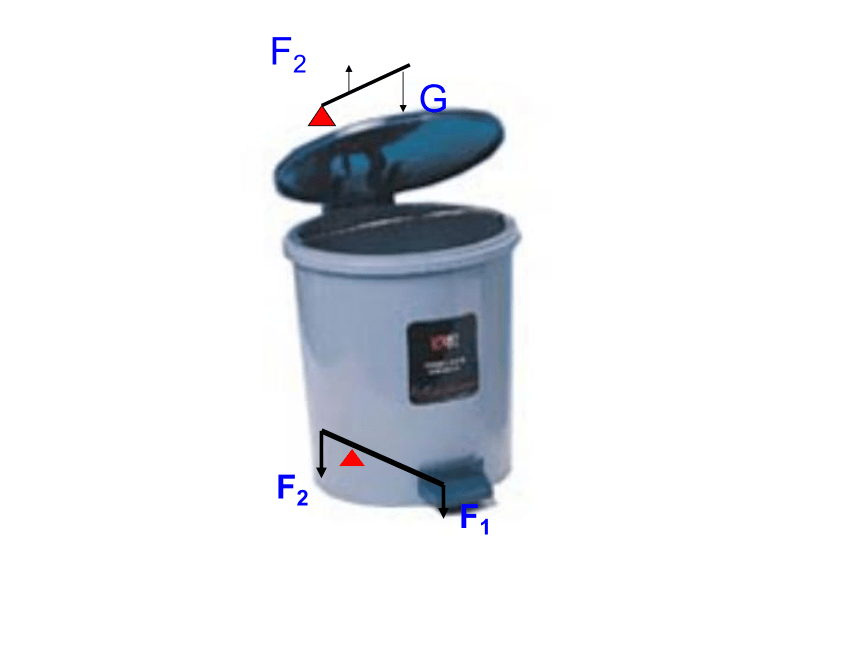

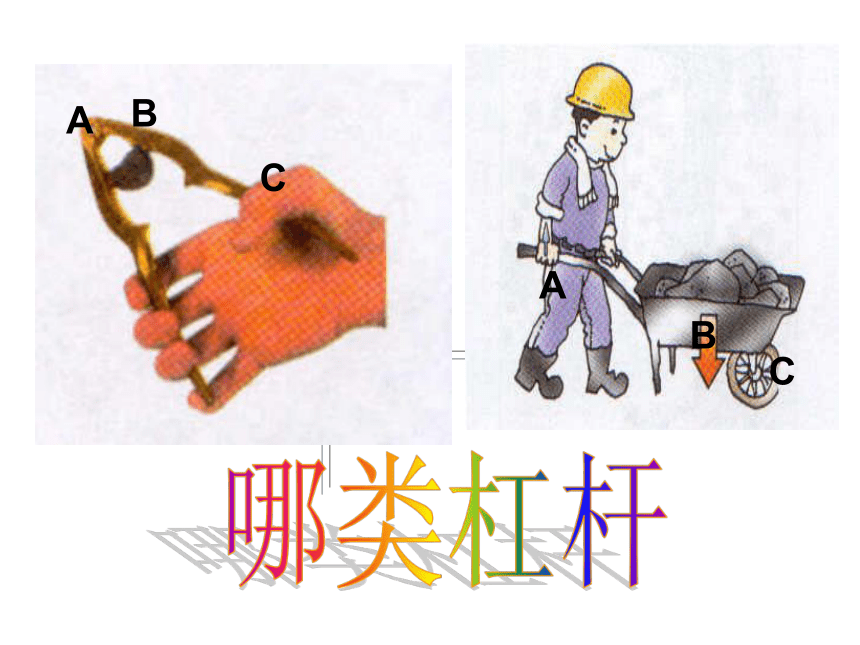

D、减小阻力臂，省力DABCABC哪类杠杆ABC哪类杠杆ABCDEFG几根杠杆，分别是什么杠杆OBA在研究“杠杆平衡”的
实验中，若用向上拉弹
簧的方法使杠杆平衡，
如图所示。已知，AB=20厘米,OB=10厘米,每个钩码重G=1牛,那么当弹簧秤的读数F= ————时，杠杆处于平衡。如果
弹簧秤斜拉，则弹簧秤的读数会————，因为力臂————（填变大、变小或不变）如图的杠杆，O为支点。若FA=FB， lA=lB则此杠杆（ ）
A、一定静止不动 B、一定转动
C、可能静止不动
D、以上情况都有可能BAB如图,用始终与杠杆垂直的力F,将杠杆缓慢地由位置A拉至位置B,阻力G的力臂将——动力F将——,从B点继续上拉,动力F将—（ “变大”、“ 变小”或“不变”）。GF如图所示,用杆秤称物，如
物重20牛，OA:OB=1:2如
果杆秤本身重力不计，则
秤砣的质量是——。卖菜
商的杆秤的秤砣上如果粘
了一块泥，此时顾客买到
的菜比称量的值————。
OAB滑轮定滑轮
定义
特点（力、距离、方向）应用
动滑轮
定义
特点（力、距离、方向）
滑轮组
特点（力、距离、方向）
有用功
额外功
总功
机械效率
如图,绳的一端通过弹簧秤固定，人
拉绳使物体A匀速上升，重物1秒内
匀速上升2米若滑轮重30牛，物体 A
重90牛(不计摩擦)
1.弹簧秤的示数是多少?
2. ，绳子自由端需拉过几米？绳子
自由端移动的速度多少?
3.拉力所做的功是多少焦？
4.提升重物所做的功是多少焦？
5.提升动滑轮所做的功是几焦？
6.该滑轮组的机械效率1.如图(绳子和滑轮重不计)重为60N的物体A，在10N的拉力作用下，在水平路面上以1m/s的速度做匀速直线运动，则物体A与水平路面间的摩擦力为 ，在5s内拉力做的功为 ，拉力的功率为 。 20N100J20W如下图所示装置处于静止状态，不计滑轮和绳的重力，若物体的重 力分别是G1和G2，那么G1和G2的关系是( )
A.G1＝G2； B.G1＝2G2；
C.G1＝ G2；
D.无法判断
3.斜面长5米、高1米,现将重600牛的物体沿斜面由底端拉到顶端，不计摩擦，推力应为_____牛。如果实际推力需要150牛，那么物体与斜面之间的摩擦力____牛，斜面的机械效率是____。所用时间是8秒，则拉力做功的功率是______瓦。
A车用200N的水平拉力,抓紧绳子的一端,沿水平地面匀速向左运动,在10s内将矿井里的质量为32kg的物体提升4m.根据题给条件,请你计算出与本题相关的几个物理量,要求写出简要说明和结果.(g=10N/kg) 10、如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500牛，且AB=1.5米，BC=0.3米、CD=0.2米，则要撬动该石块所用的力应不小于（ ）
A、500牛
B、300牛
C、200牛
D、150牛D
3、用10牛的拉力提起重40牛的物体，可能是应用下列简单机械中的哪一种（ ）
A、定滑轮 B、动滑轮 C、杠杆
D、一个动滑轮和一个定滑轮的滑轮组
C
