科学探究杠杆平衡条件(浙江省温州市瑞安市)

课件13张PPT。
怎么分呀？哈哈……

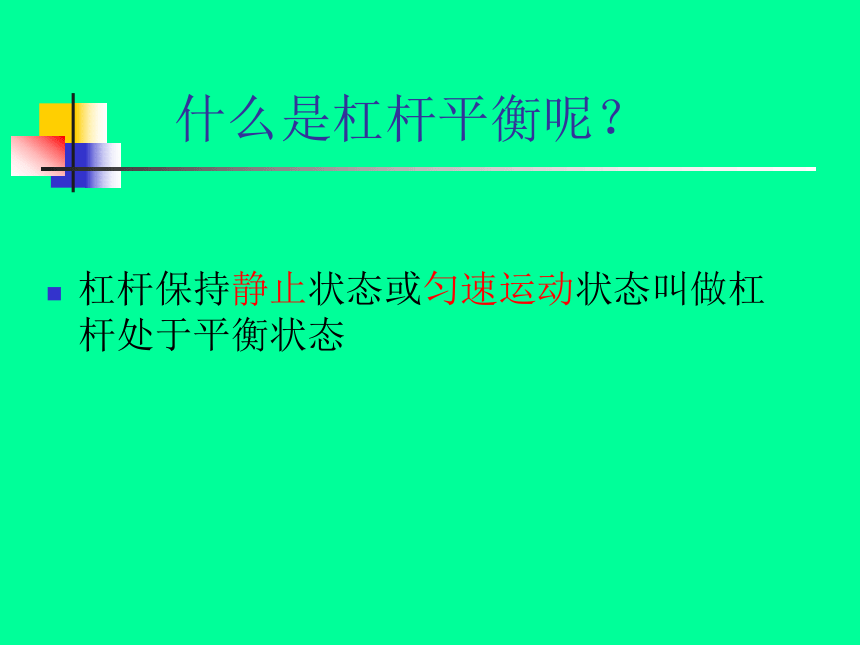

我知道！杠杆的平衡什么是杠杆平衡呢？杠杆保持静止状态或匀速运动状态叫做杠杆处于平衡状态想一想?

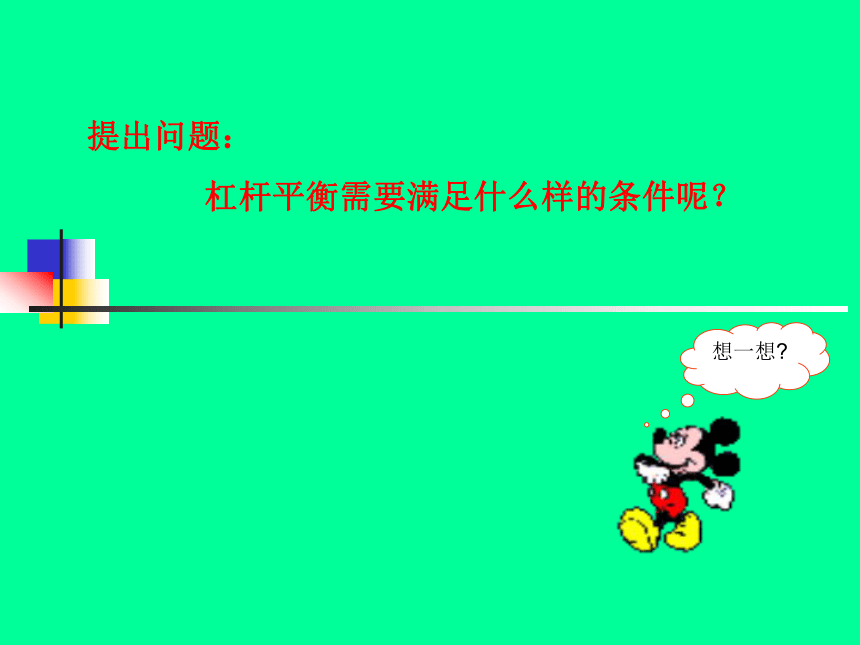

提出问题：

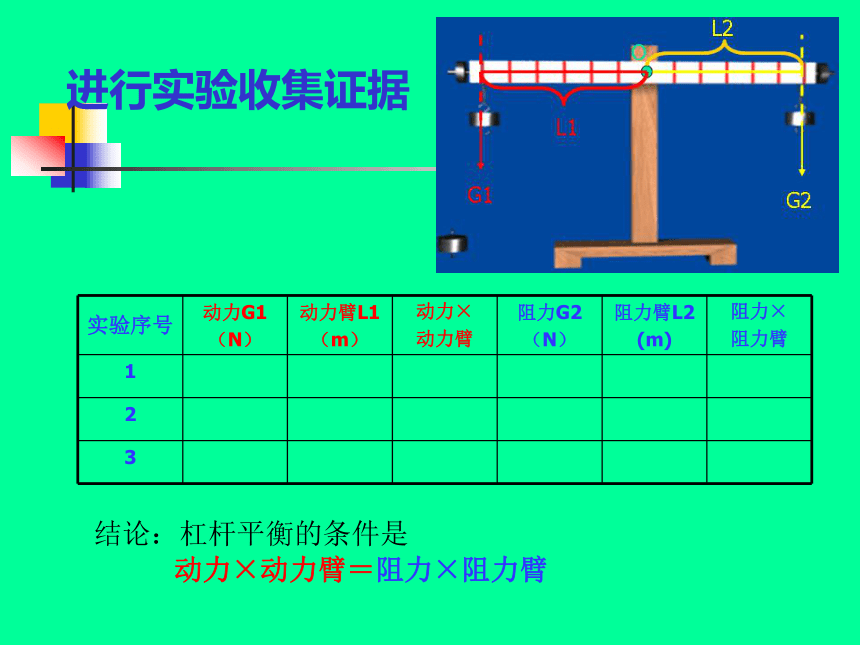

杠杆平衡需要满足什么样的条件呢？制定计划与设计实验G1G2OL1L2进行实验收集证据结论：杠杆平衡的条件是
动力×动力臂＝阻力×阻力臂练一练OABG?如图所示,AB是一均匀硬棒并可饶 O点转动，AO=OB,现在A端挂一重为G的物体，要使杠杆保持平衡在B端需挂一个多重的物体？＝G练一练OABG?如图所示,AB是一均匀硬棒并可饶 O点转动，AO=2OB,现在A端挂一重为G的物体，要使杠杆保持平衡在B端需挂一个多重的物体？＝2G练一练如图，AB为一杠杆，O为支点AO=OB
现用一大小为F方向如图的力使杠杆处于平衡状态，试比较重力G和F的大小关系。
A、G＞F B、 G＜F
C、 G＝F D、无法确定练一练如图所示，要使杠杆平衡，可在N点施加F1、F2、F3、F4几个力，其中最小的一个是（ ）
A、 F1
B、 F2
C、 F3
D、 F4GONF1F2F3F4练一练如图，一杆秤悬挂在空中处于平衡状态，挂钩A到提纽O的距离为3cm，秤砣B到提纽O的距离为27cm，已知秤砣的质量为2kg。问物体的质量是多少kg？已知：AO=3cm=0.03m OB=27cm=0.27m m秤砣=2kg
求：m 物解：由杠杆平衡条件L1×F1=F2×L2得
AO×G物=OB×G秤砣
即：0.03m×m物×10N/kg =0.27m×2kg×10N/kg
∴m物=18kg
答：物体的质量为18 kgOG1G2L1L2∵G1×L1 ＝G2×L2
又∵L1＞L2
∴G1＜G2小结1、杠杆保持静止状态或匀速运动状态叫做杠杆处 于平衡状态。
2、杠杆平衡的条件：
动力×动力臂＝阻力×阻力臂
F1 × L1 ＝F2 ×L2
