浙教版八年级上4.7电流、电压和电阻的关系(浙江省金华市东阳市)

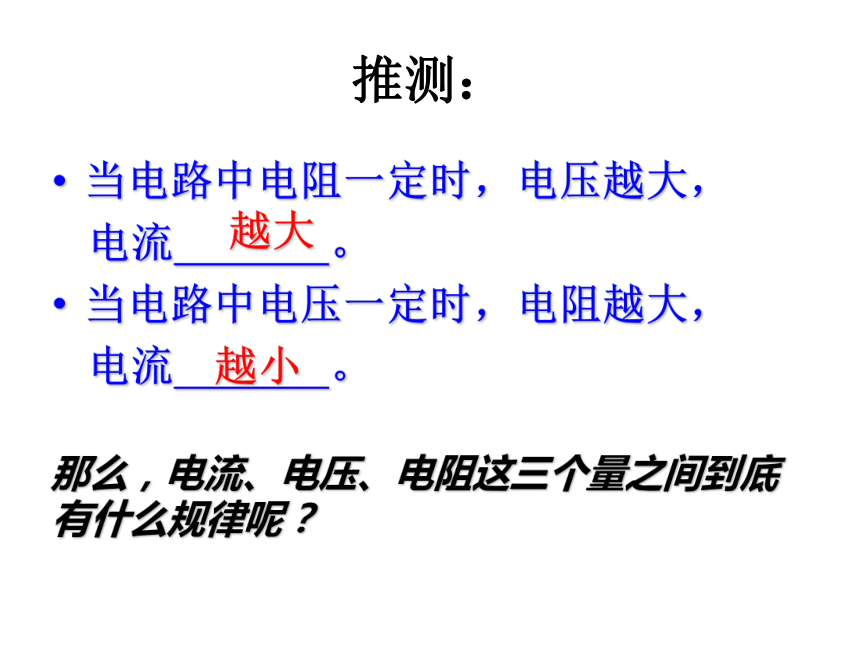

课件29张PPT。电流、电压和电阻的关系当电路中电阻一定时，电压越大，
电流 。
当电路中电压一定时，电阻越大，
电流 。推测：越大越小那么，电流、电压、电阻这三个量之间到底

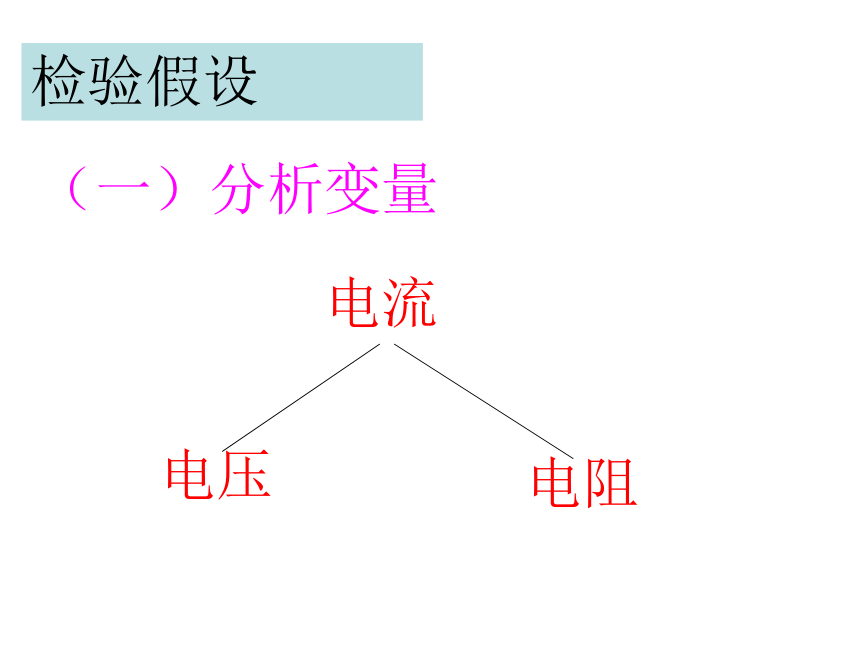

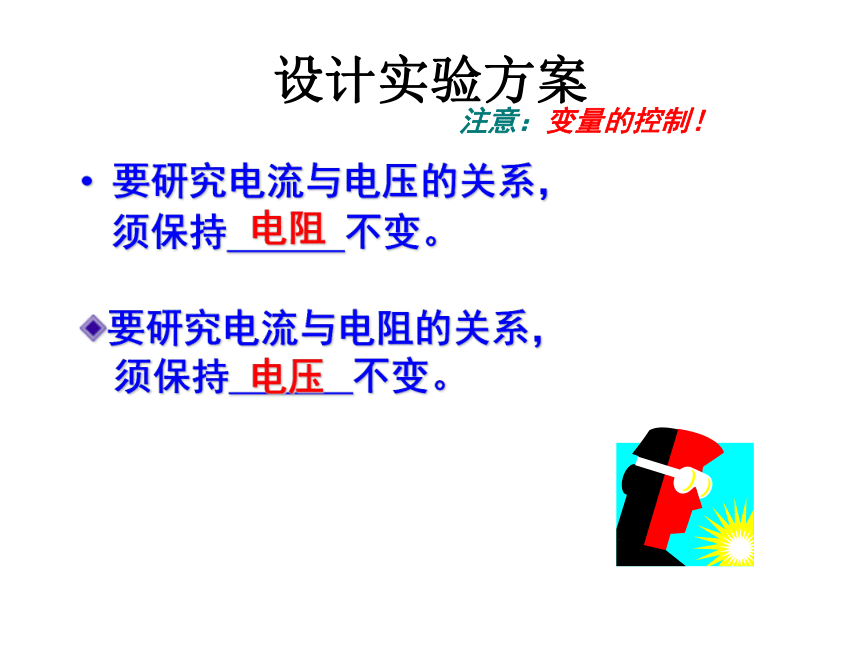

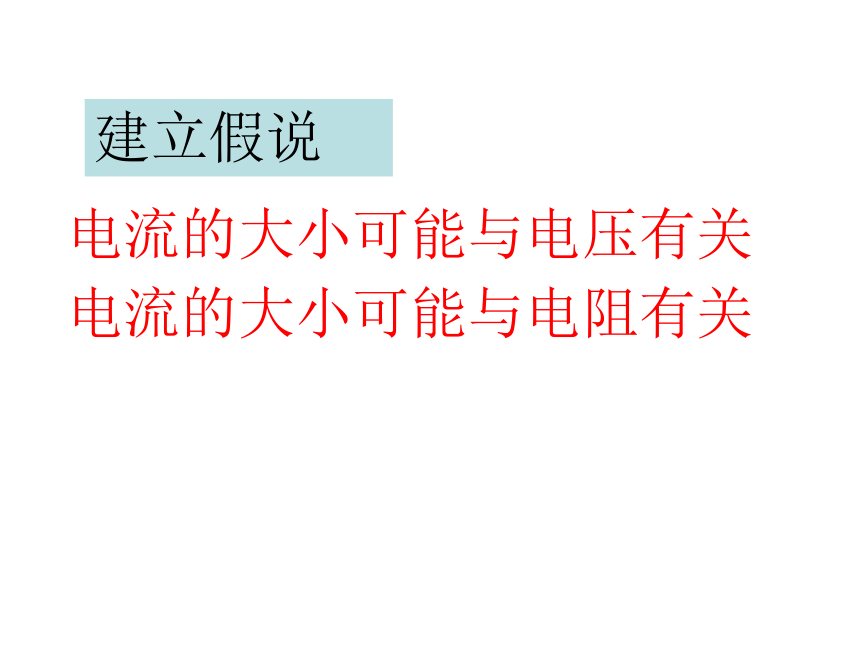

有什么规律呢？建立假说电流的大小可能与电压有关电流的大小可能与电阻有关检验假设（一）分析变量电流电压电阻设计实验方案要研究电流与电压的关系，
须保持 不变。注意：变量的控制！要研究电流与电阻的关系，

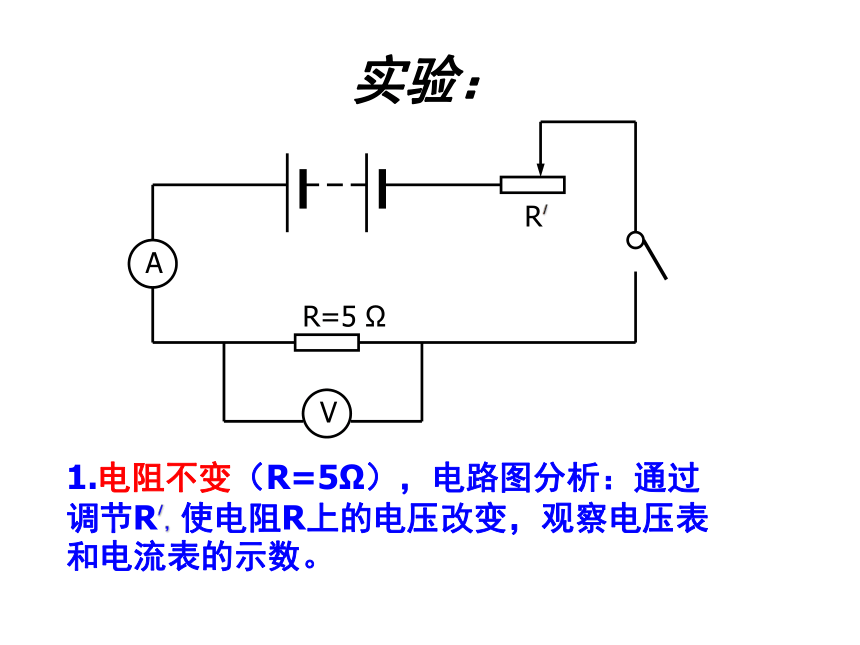

须保持 不变。电阻电压电阻不变时，电流与电压的关系如何改变定值电阻上的电压呢实验：1.电阻不变（R=5Ω），电路图分析：通过
调节R/，使电阻R上的电压改变，观察电压表
和电流表的示数。思考：上图，电流表、电压表分别测量什么物理量？滑动变阻器R/起什么作用？
若电路中没有滑动变阻器,你是否有
另外的方法改变电阻上的电压?可以改变电源上的电压值1230.20.40.6555填表：结论：在电阻不变的情况下，导体中的电流跟这段导体两端的电压成正比。注意：实验中误差的存在，可能电流与电压不是严格的成正比关系。电压不变时，电流与电阻的关系如何使定值电阻两端的电压
保持不变?通过调节滑动变阻器来使电阻两端
的电压保持不变实验：2.电压不变（U=2V）， 更换R分别为
2 Ω、 4 Ω ，观察电压表和电流表的
示数。填表：180.5420.25结论：在电压不变的情况下，通过导体的电流跟这段导体的电阻成反比。
欧姆综上所述：德国物理学家欧姆研究了电流、电压与电阻的关系。欧姆定律——导体中的电流，跟
这段导体两端的电压成正比，跟
这段导体的电阻成反比。用U表示这段导体两端的电压，
R表示这段导体的电阻，
I表示通过这段导体的电流，变形U=IR；R=U欧姆定律：Ι、U、R必须是同一段导体的量正确理解变形公式：R=U/Ι欧姆定律的应用注意电流：I 安（A）
电压：U 伏 （V）
电阻 R 欧习题练习:例题1:一只电灯泡正常工作时的灯丝电阻是484?,如果电灯线路的电压是220V,求灯丝中通过的电流.解:已知灯丝电阻R=484?,灯丝两端的
电压U=220V所以 = 0.45A答:灯丝中通过的电流是0.45A.例题2:一个家用电热水器工作时电热丝的电阻是44?,通过的电流是5A,求电热水器两端的电压.解:U=IR=5A×44?=220V答:电热水器两端的电压是220V.例题3:一个定值电阻与一个滑动变阻器串联后接在电源上,用电压表测得定值电阻两端的电压是3V,又用电流表测得通过定值电阻的电流是0.3A,求这个定值电阻的阻值.解:= 10?答:这个定值电阻的阻值是10?.1.若上题中改变滑动变阻器的位置,使该电阻两端的
电压为12伏,求此时通过该定值电阻的电流是多少?2.当电路两端的电压是6伏,通电阻的电流为0.6安,
要使通过电阻的电流为1安,加在电阻 两端的电压
应是多少伏?如果电压增加到12伏,此时电阻的阻值
是多少欧?通过电阻的电流是多少安?如果电阻两端
的电压为0伏时,该电阻阻值为多大?此时,通过该电阻
的电流为多大?3.测得某段导体两端的电压是9伏,通过导体的电流为
0.6安,则导体的电阻是多少?当导体两端电压减少
到6伏时,通过导体的电流为多少安?这时导体的电阻
是多少?4.根据欧姆定律公式I=U/R可以导出R=U/I,关于
这个公式正确的说法( )
(A)导体电阻的大小跟导体两端的电压成正比
(B)导体电阻大小跟导体中的电流强度成反比
(C)导体电阻的大小跟导体两端的电压和通过
导体的电流强度无关
(D)当导体两端的电压为0时,导体的电阻也为0５.用图所示的电路研究电流跟电压、电阻的关系
（１）先保持电阻Ｒ不变，
　　　记录的实验数据如
　　　下表甲；
（２）再保持Ｒ两端的电
　　　压不变，记录的实
　　　验数据如下表乙；甲乙由表甲的实验数据，归纳可得出的结论是：
__________________________________由表乙的实验数据，归纳可得出的结论是：
__________________________________把上述两个结论综合起来,可得出什么规律：
__________________________________再见！
