电流、电阻、电压的关系

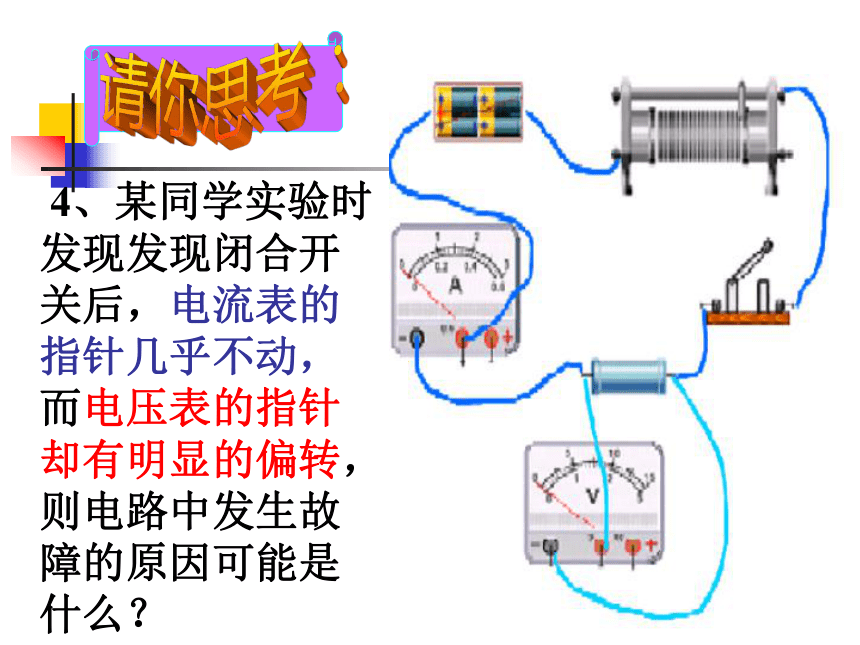

课件27张PPT。 4、某同学实验时发现发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？实验1：　你能看到什么现象？

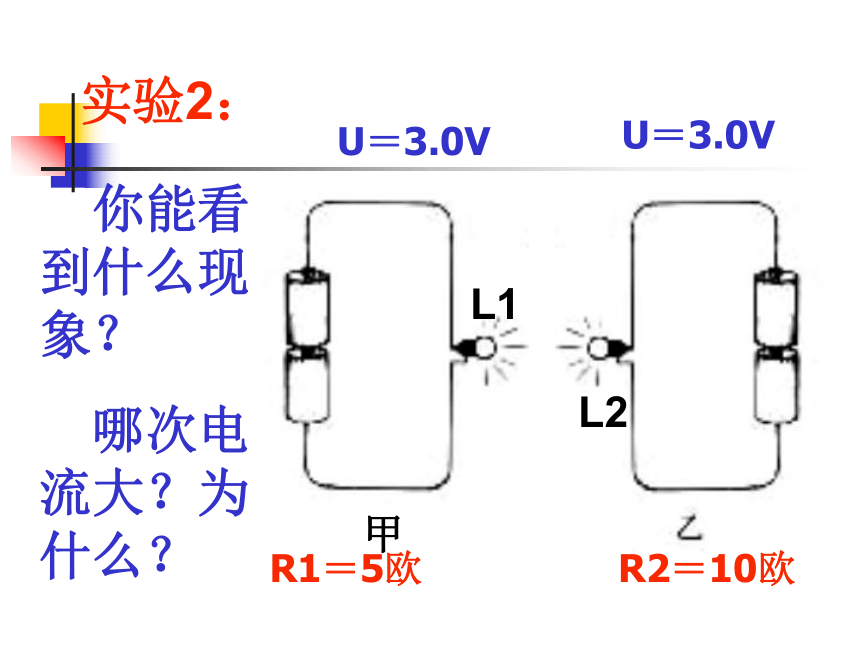

　哪次电流大？为什么？实验2：　你能看到什么现象？
　哪次电流大？为什么？U＝3.0VU＝3.0V 由这两个实验，你想到了什么？想一想第七节

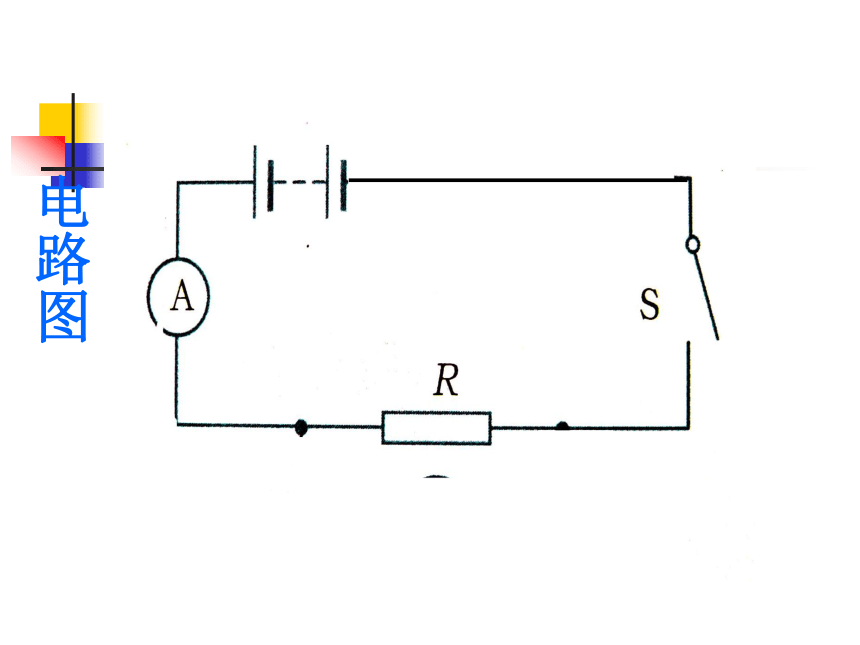

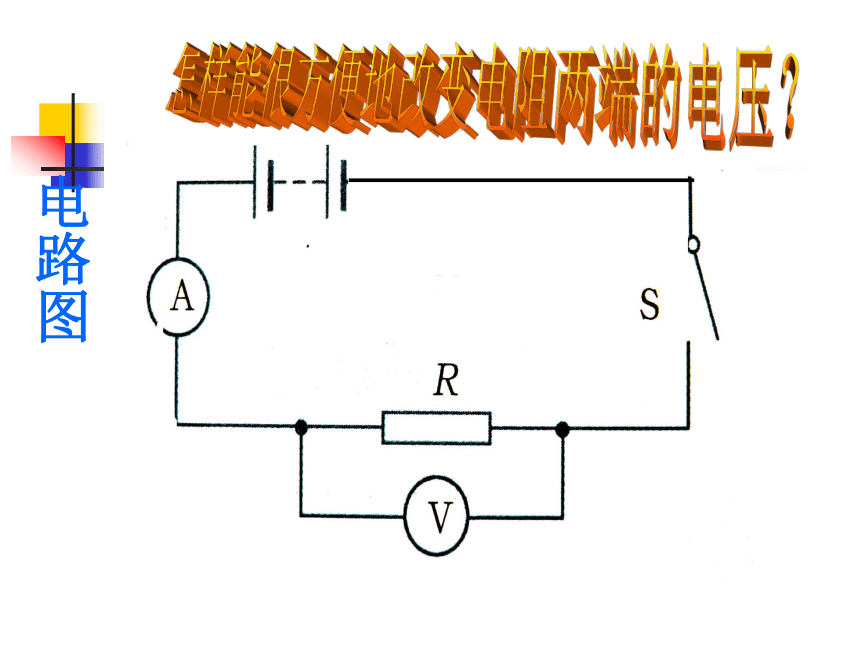

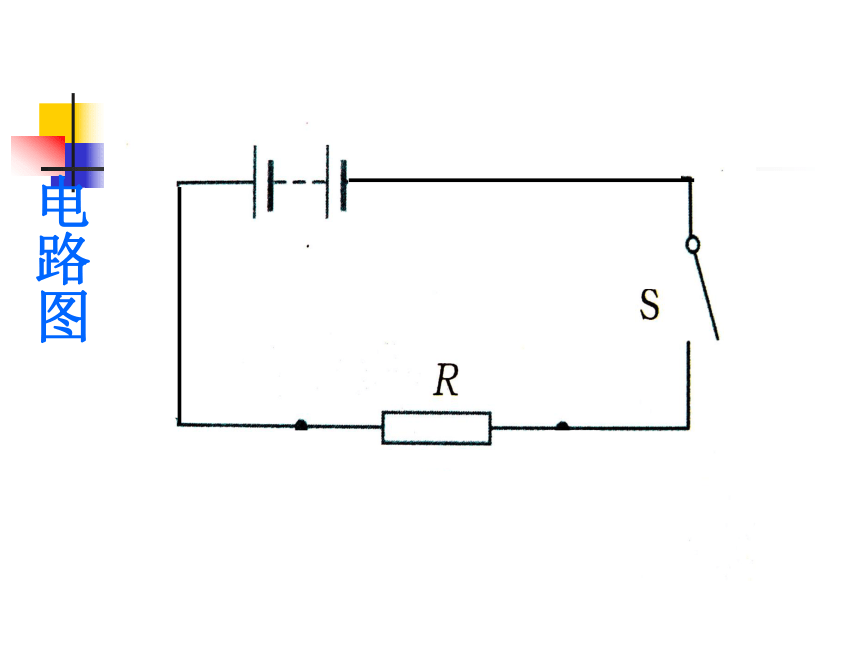

电流、电压和电阻的关系一、研究电流和电压的关系实验1：保持电阻不变，改变电压，研究电流和电压的关系一起来设计电路吧....电路图电路图电路图怎样能很方便地改变电阻两端的电压？电路图电路图实物图滑动变阻器：改变电阻R两端的电压　　导体的电阻不变时，通过导体的电流和它两端的电压成正比。结论1：二、研究电流和电阻的关系实验2 ：保持电压不变，改变电阻，研究电流和电阻的关系怎样改变电阻的大小？更换定值电阻后，怎样保持电压不变？每次实验更换电阻R　　滑动变阻器的作用：　　使电阻R两端电压保持不变电路图实物图R结论2 导体两端的电压不变时，通过导体的电流和它的电阻成反比。URIURIRUI一定时，不变时，　　一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式：I = U / R 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。2.试根据欧姆定律，完成下列表格。 4155表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿＿。
　　3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是
484欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝484欧，U＝220伏，
　　I＝U/R＝220伏/484欧＝0.45安
答：电流是0.45安。例题2　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　因为I＝U/R，所以
　　U＝IR＝10安×22欧＝220伏
答：电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后
接在电源上，用电压表测得定值电阻两端的电压
是3伏，又用电流表测得通过定值电阻的电流是
0.3安，求这个定值电阻的阻值。解：已知U＝3伏，I＝0.3安
　　因为I＝U/R，所以
　　R＝U/I＝3伏/0.3安＝10欧
答：阻值是10欧。 如何测量一个定值电阻的阻值?请画
出测量的电路图, 列出所需器材,写出测量
步骤.想一想伏安法2．一段导体两端的电压为1.5伏时，导体中的电流为0.3安。如果电压增大到3伏，导体中的电流变为多大？
3．电压保持不变，当接电阻为10欧时，电路中的电流为0.2安。如改接电阻为30欧时，电路中的电流为多大？新 年 快 乐 ！
