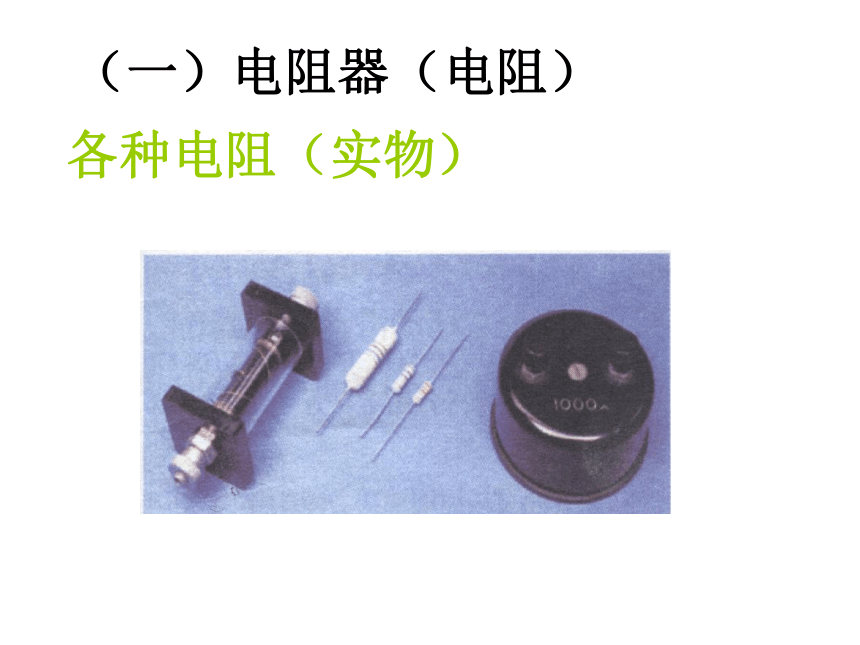

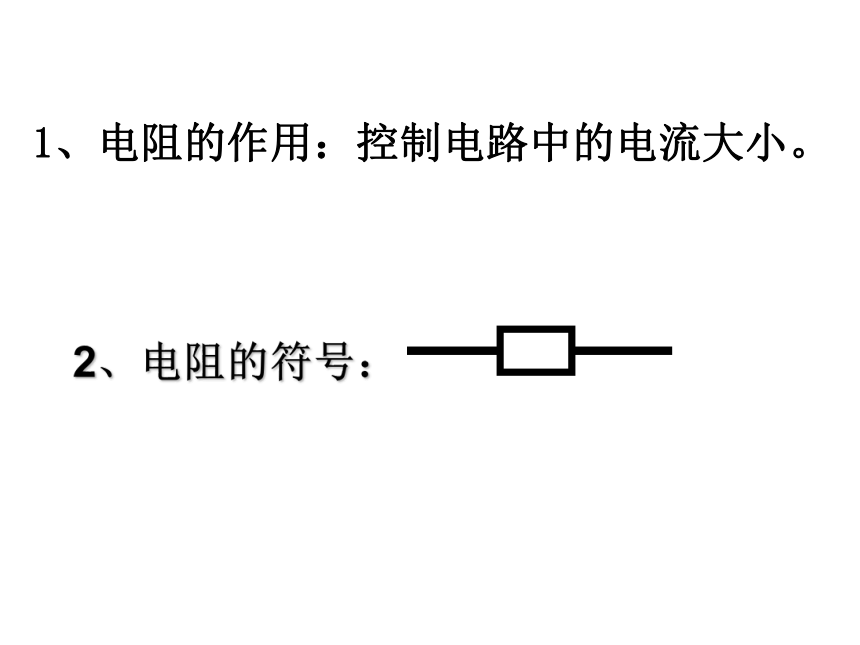

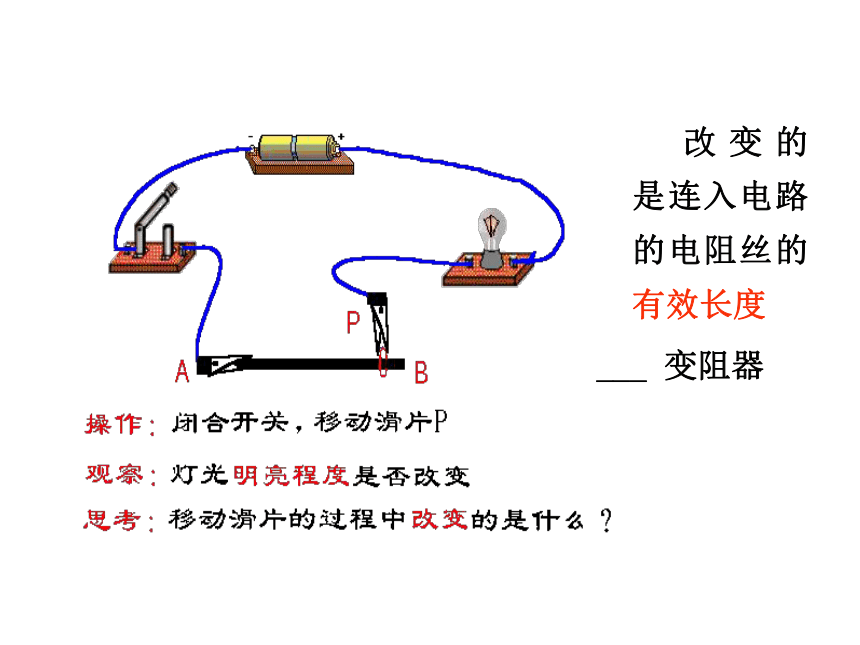

课件21张PPT。第五节变阻器的使用（一）电阻器（电阻）1、电阻的作用：控制电路中的电流大小。 改变的是连入电路的电阻丝的有效长度___ 变阻器请同学们思考：

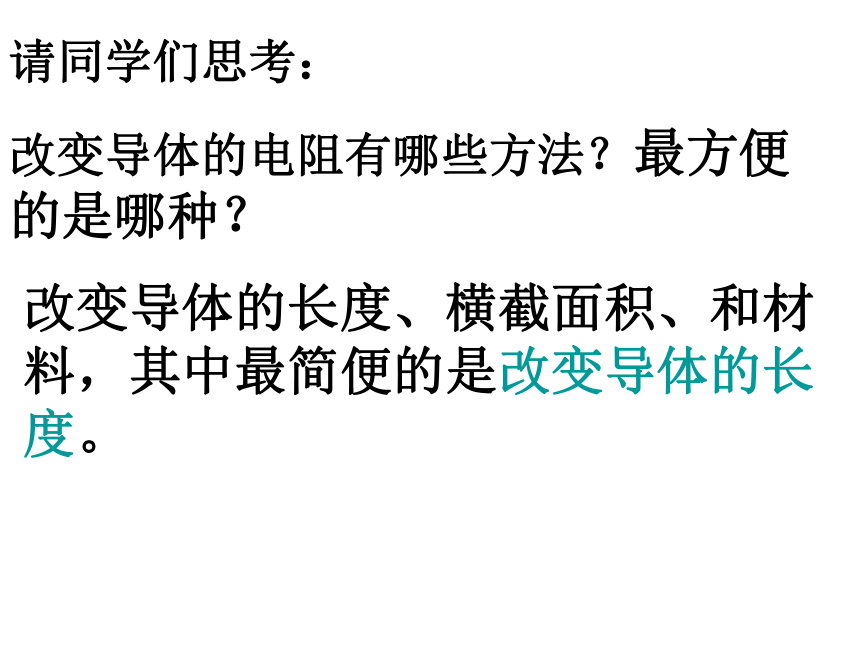

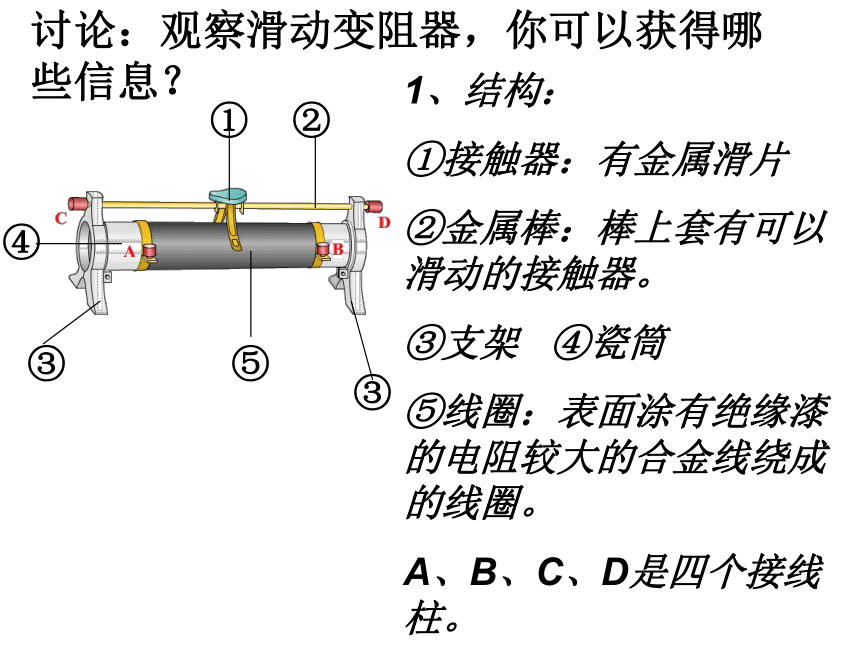

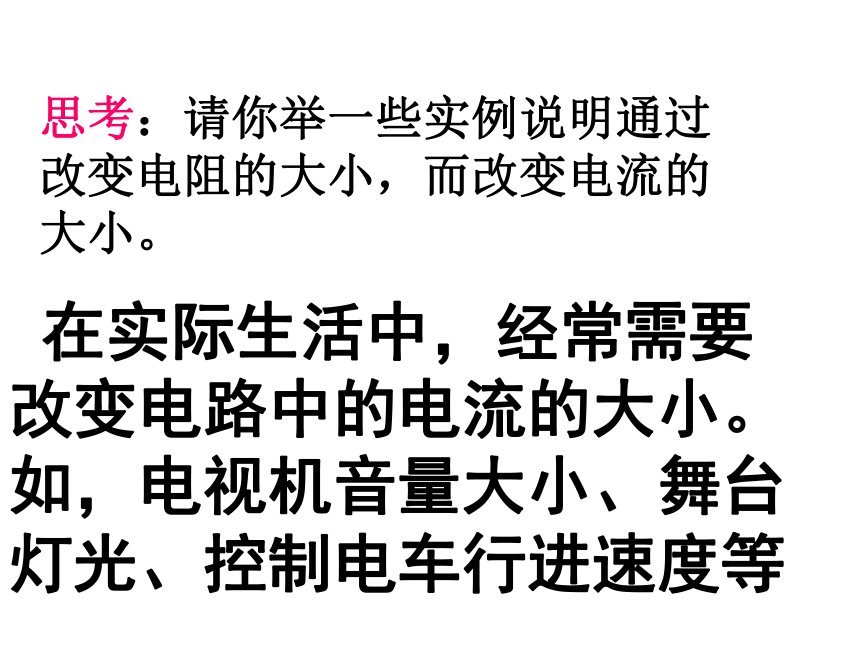

改变导体的电阻有哪些方法？最方便的是哪种？改变导体的长度、横截面积、和材料，其中最简便的是改变导体的长度。思考：请你举一些实例说明通过改变电阻的大小，而改变电流的大小。 在实际生活中，经常需要改变电路中的电流的大小。如，电视机音量大小、舞台灯光、控制电车行进速度等变阻器原理：改变有效长度电阻大小电流大小①②③③④⑤1、结构：
①接触器：有金属滑片
②金属棒：棒上套有可以滑动的接触器。
③支架 ④瓷筒
⑤线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。2、铭牌

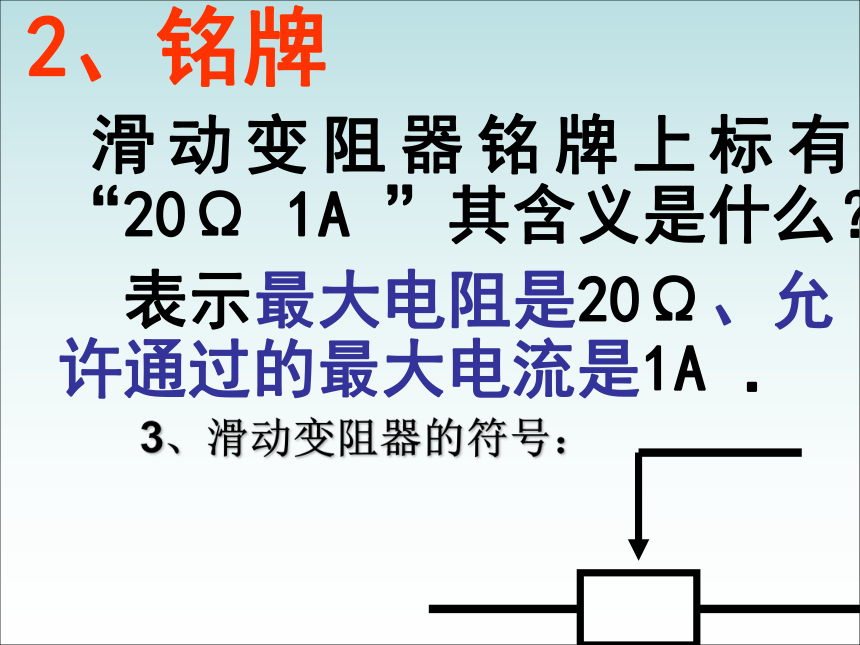

滑动变阻器铭牌上标有“20Ω 1A ”其含义是什么？
表示最大电阻是20Ω、允许通过的最大电流是1A ． 5.滑动变阻器的使用（a）要使滑动变阻器串联接入电路
（b）接线柱要“一上一下”地选取(1)、接法：MN
要求滑动变阻器在闭合开关前，要将滑片置于阻值最大的位置．（即离下端接线柱最远的位置）
(2).注意：其他变阻器 小结:练习 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD3.滑动变阻器是改变电阻在电路中的_____________，来实现逐渐改变电阻.
2.滑动变阻器的铭牌上标有“20Ω，1A”字样
其中20Ω表示_____________，1A表示____________________. 长度4.如图1所示，电源电压保持不变，滑动变阻器
接入电路的部分是______段（用字母表示）．
当滑片P向左移动时，变阻器连入电路的电
阻______，电流表的示数______．
（填：“变大”、“变小”或“不变”） PB 变大变小5.图给出了两个滑动变阻器的结构示意图和它们连入电
路的情况．若(a)图中滑片P向______移动，连入的电阻
将变大；若(b)图中欲使连入电阻变小，滑片P应向
______移动．右右6如图所示的变阻器四种不同接法的电路中，闭合开关
后当滑片向右移动时，电路中灯泡亮度变亮的[ ]
A．(a)图 B．(b)图
C．(c)图 D．(d)图B
