浙教版八年级上第四章第七节电流、电压、电阻的关系第二课时

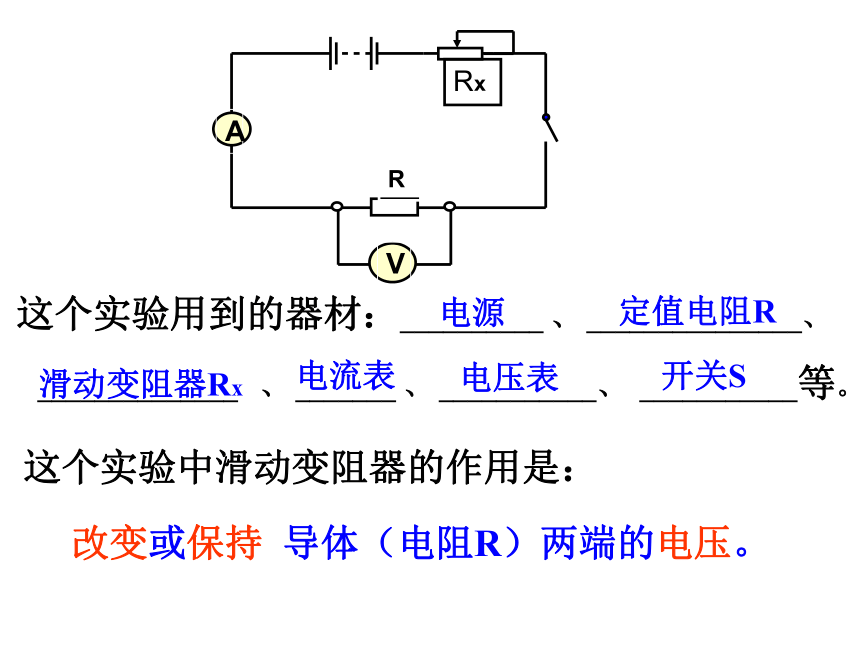

课件14张PPT。这个实验中滑动变阻器的作用是：　　这个实验用到的器材：__________ 、 _______________、

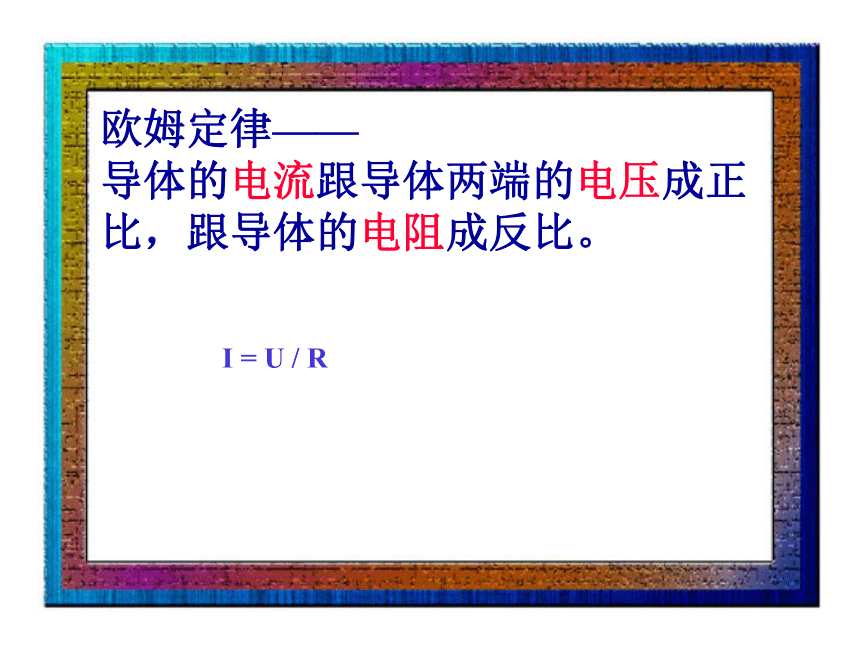

______________ 、 _______ 、 ___________、 ___________等。电源定值电阻R滑动变阻器Rx开关S电压表电流表改变或保持 导体（电阻R）两端的电压。欧姆定律——
导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I = U / R １、某同学实验时发现发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？计算：

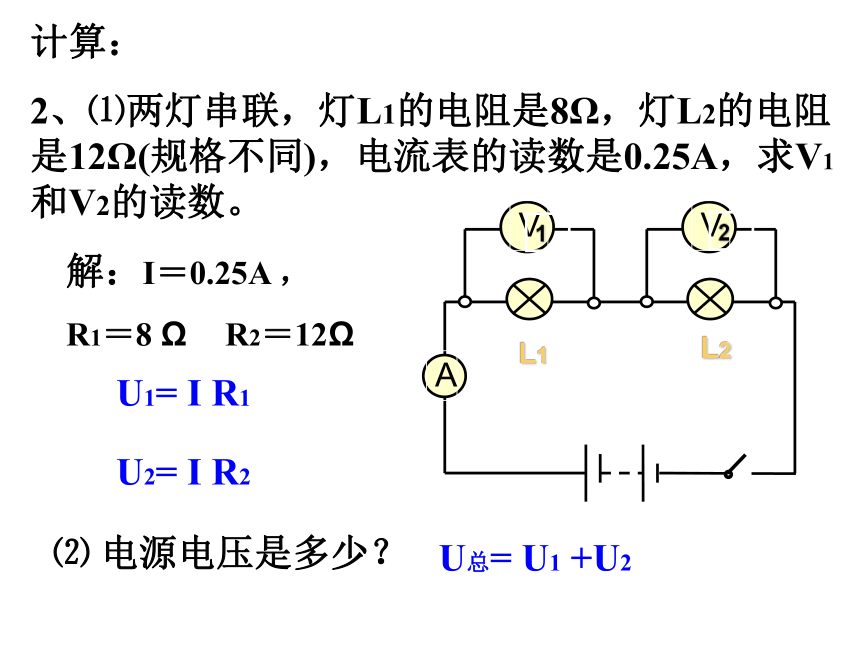

2、⑴两灯串联，灯L1的电阻是8Ω，灯L2的电阻是12Ω(规格不同)，电流表的读数是0.25A，求V1和V2的读数。⑵ 电源电压是多少？解：I＝0.25A ，
R1＝8 Ω R2＝12ΩU1= I R1U2= I R2U总= U1 +U2计算：

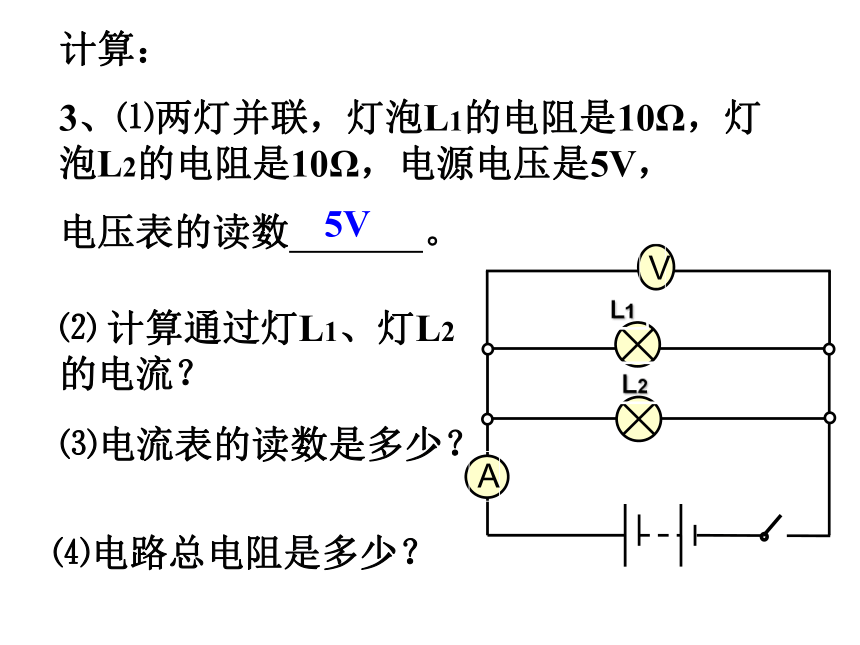

3、⑴两灯并联，灯泡L1的电阻是10Ω，灯泡L2的电阻是10Ω，电源电压是5V，
电压表的读数 。⑵ 计算通过灯L1、灯L2的电流？5V⑶电流表的读数是多少？⑷电路总电阻是多少？I = I1 =I2 =……

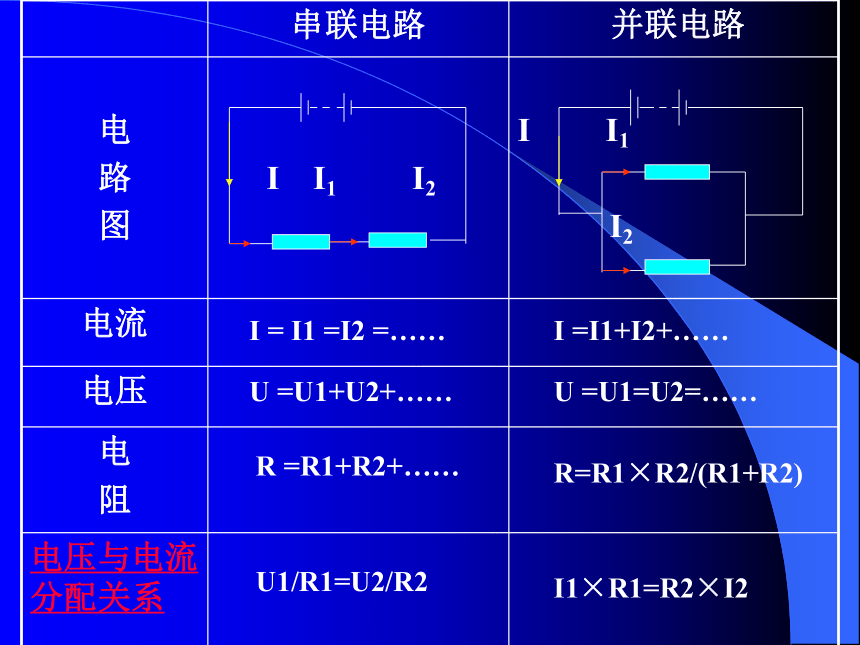

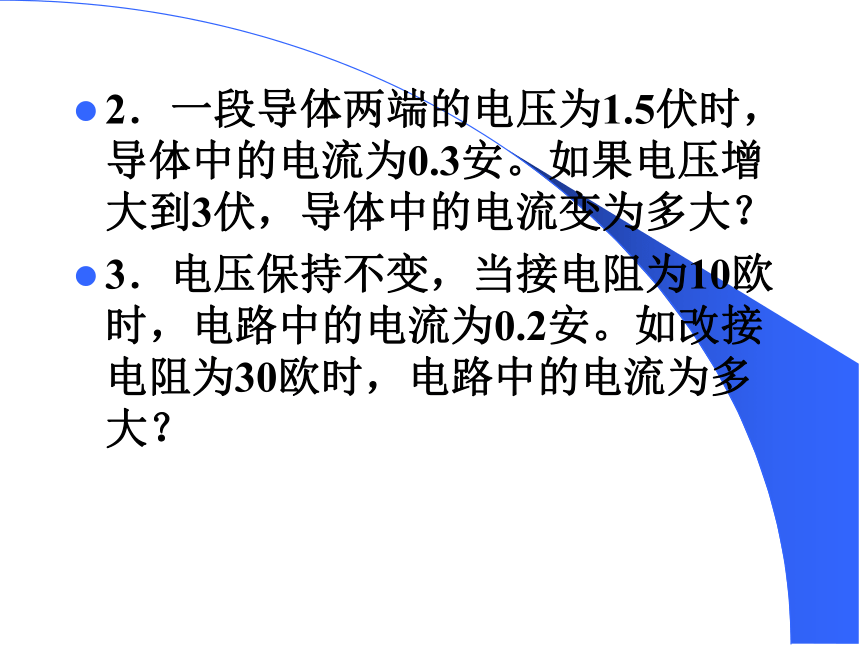

I =I1+I2+……U =U1+U2+……U =U1=U2=……R =R1+R2+……U1/R1=U2/R2I1×R1=R2×I2R=R1×R2/(R1+R2)2．一段导体两端的电压为1.5伏时，导体中的电流为0.3安。如果电压增大到3伏，导体中的电流变为多大？
3．电压保持不变，当接电阻为10欧时，电路中的电流为0.2安。如改接电阻为30欧时，电路中的电流为多大？４、R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值。练习５．电阻分别为10欧和20欧的灯L1、L2串联，已知灯L1两端的电压为5伏，则灯L2两端的电压为
A．5伏 B．10伏 ( 　 )
C．20伏 D．30伏
６．电阻之比为1：2的两灯串联，则通过灯的电流之比和灯两端的电压之比分别为( 　 )
A．1:2 1:2 B．1:1 1:2
C．1:1 1:1 D．1:2 1:1BB７．电阻之比是1:5的灯L1、L2并联在同一电路中，则灯L1、L2两端的电压之比是( )
A．1:5 B．5:1
C．1:1 D．25:1
８．灯L1、L2并联，已知灯L1的电阻为10欧，灯L2的电阻为5欧，流过灯L1的电流为0.2安，则流过灯L2的电流为( )
A．0.2安 　　 B．0.4安
C．0.1安 　　 D．0.8安CB 典型练习：
1.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电
流表示数是0.3A，求：
1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
AR1R2R3S1S22.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ， 灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别 为多少？
2）开关S1、S2同时断开和闭合时，电流之比是多少？本类型题目小结：
1.通过开关通断判断电路的连接方式
2.根据串、并联电路的电流、电压、 电阻规律，结合欧姆定律建立等式。归类：
1、运用欧姆定律及串、并联电路规律解题
2、运用比例关系解决有关问题
3、电表示数变化
4、动态电路
*5、巧用滑动变阻器的取值范围
