八年级（上）4.2电流的测量（第2课时）(浙江省温州市)

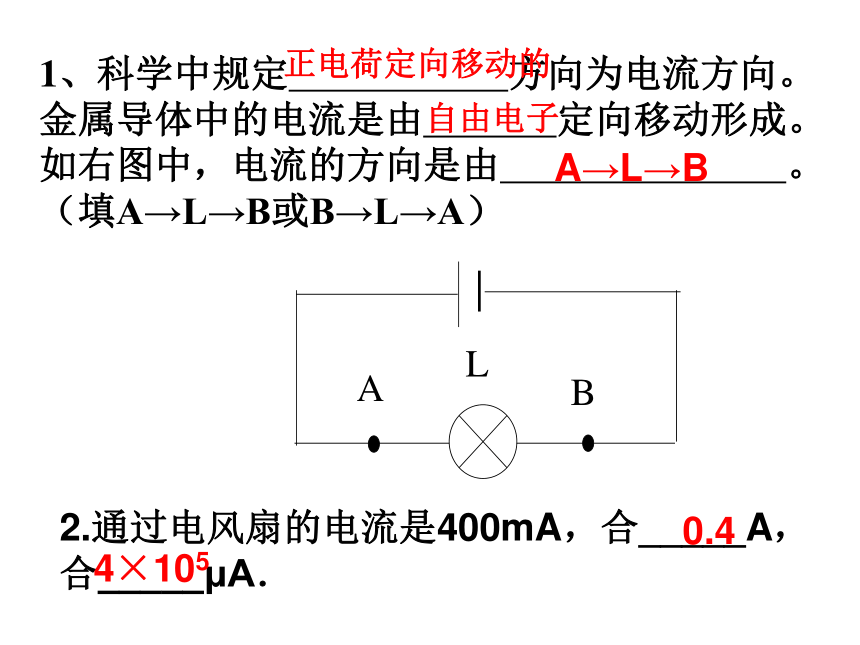

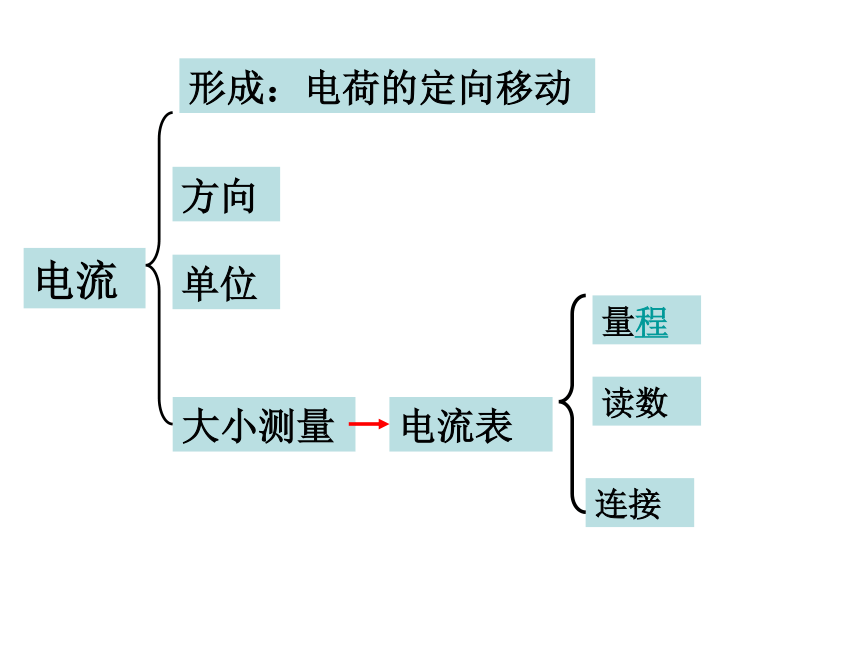

课件14张PPT。电流形成：电荷的定向移动单位大小测量电流表方向量程读数连接1、科学中规定 方向为电流方向。
金属导体中的电流是由 定向移动形成。如右图中，电流的方向是由 。

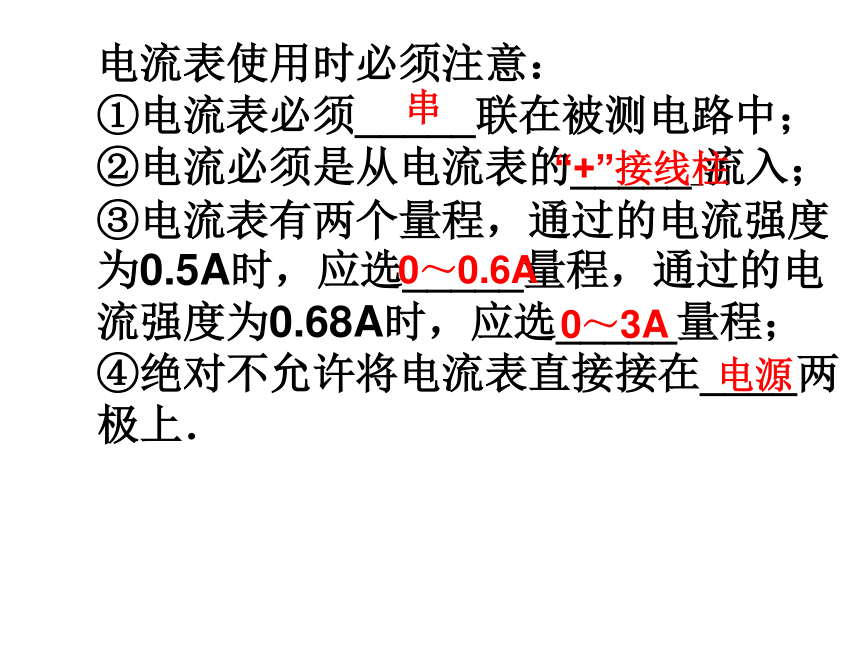

（填A→L→B或B→L→A）2.通过电风扇的电流是400mA，合_____A，合_____μA．正电荷定向移动的自由电子A→L→B0.44×105电流表使用时必须注意：
①电流表必须_____联在被测电路中；
②电流必须是从电流表的______流入；
③电流表有两个量程，通过的电流强度为0.5A时，应选_____量程，通过的电流强度为0.68A时，应选_____量程；

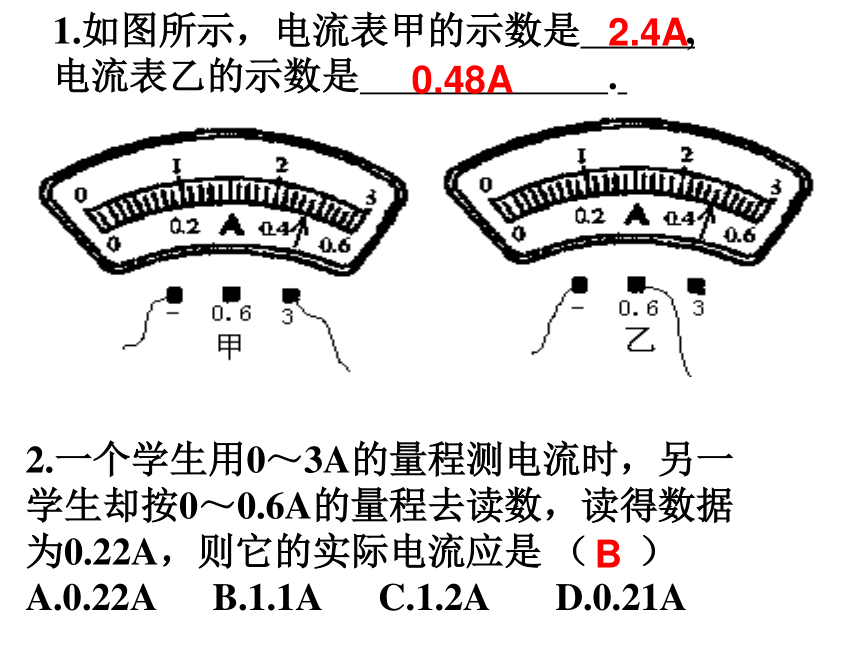

④绝对不允许将电流表直接接在____两极上．串“+”接线柱0～0.6A0～3A电源1.如图所示，电流表甲的示数是 ,
电流表乙的示数是 . 2.一个学生用0～3A的量程测电流时，另一学生却按0～0.6A的量程去读数，读得数据为0.22A，则它的实际电流应是 （ ）

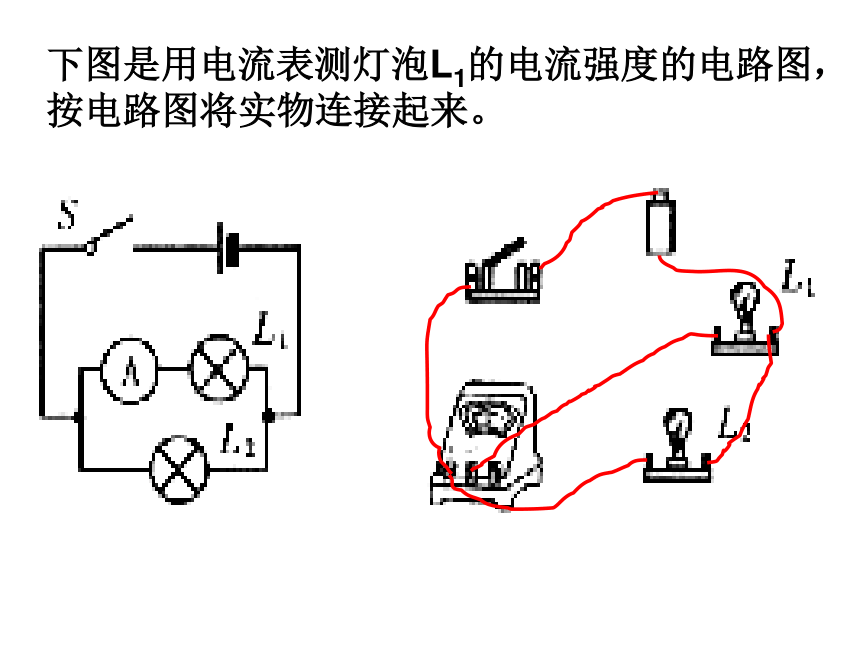

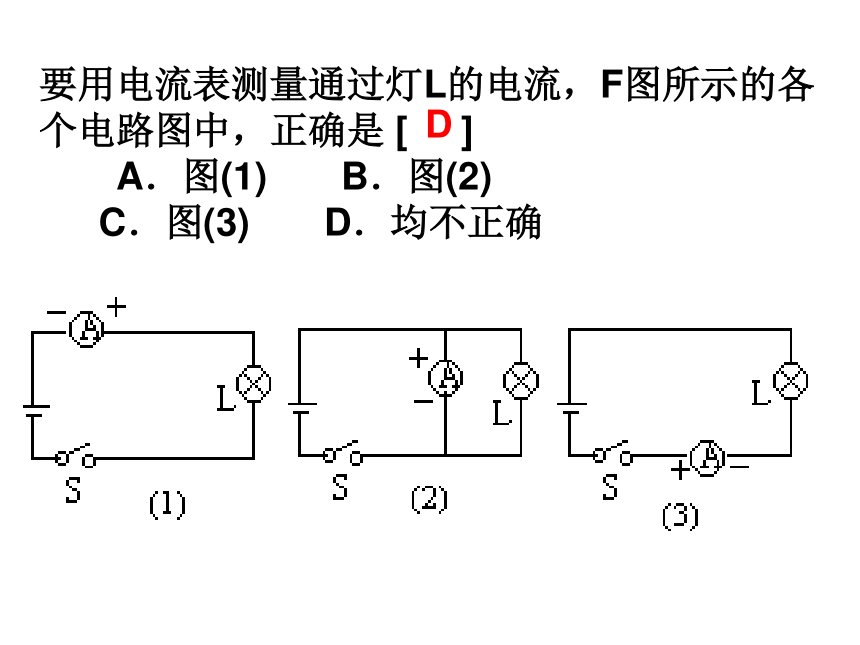

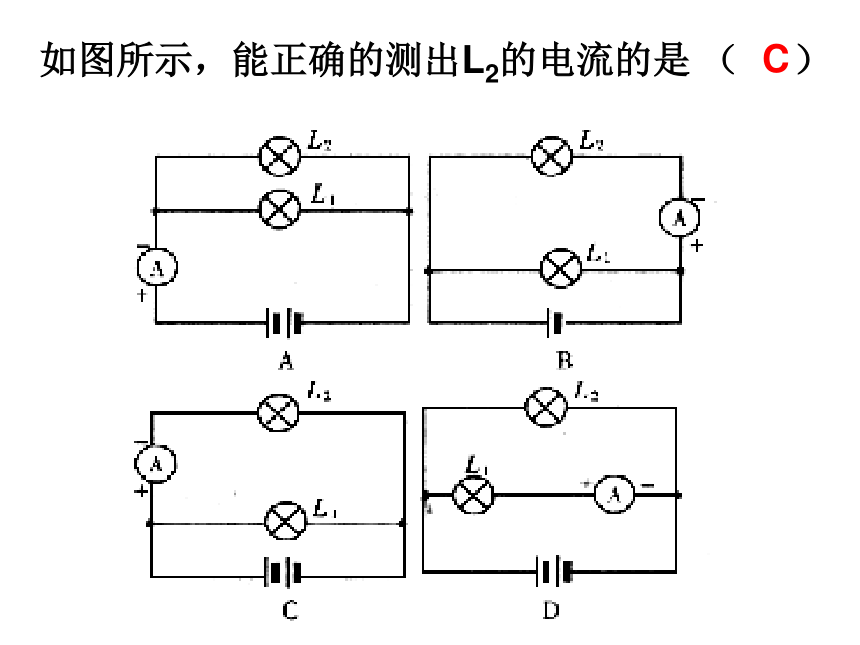

A.0.22A B.1.1A C.1.2A D.0.21AB2.4A0.48A要用电流表测量通过灯L的电流，F图所示的各个电路图中，正确是 [ ]　　A．图(1) B．图(2)　 C．图(3) D．均不正确D如图所示，能正确的测出L2的电流的是 （ ）C下图是用电流表测灯泡L1的电流强度的电路图，按电路图将实物连接起来。根据图甲所示的电路图把图乙所示的元件连成电路。（注意连线不能交叉）要求L1、 L2并联，如何测量通过灯L2的电流小明同学用电流表测试小灯泡的电流时，发现电流表的指针出现如图所示的甲或乙的情况，从中你发现了什么问题？并有什么建议？一、串联电路的特点串联电路中的电流处处相等。
　　I=I1=I2=……二、并联电路的特点并联电路干路中的电流等于各支路中的电流之和。
　　I=I1+I2+……2.如图所示，若电流表A1的示数为0.4A，电流表A2的示数为0.1A，则电流表A的示数为 （ ）
A.0.4A B.0.1A C.0.5A D.0.3A.a.b1.若电流表接在a处的示数为0.3A，则将电流表接在b处的示数为 。0.3AC
