电能的利用和转化复习课件(浙江省宁波市)

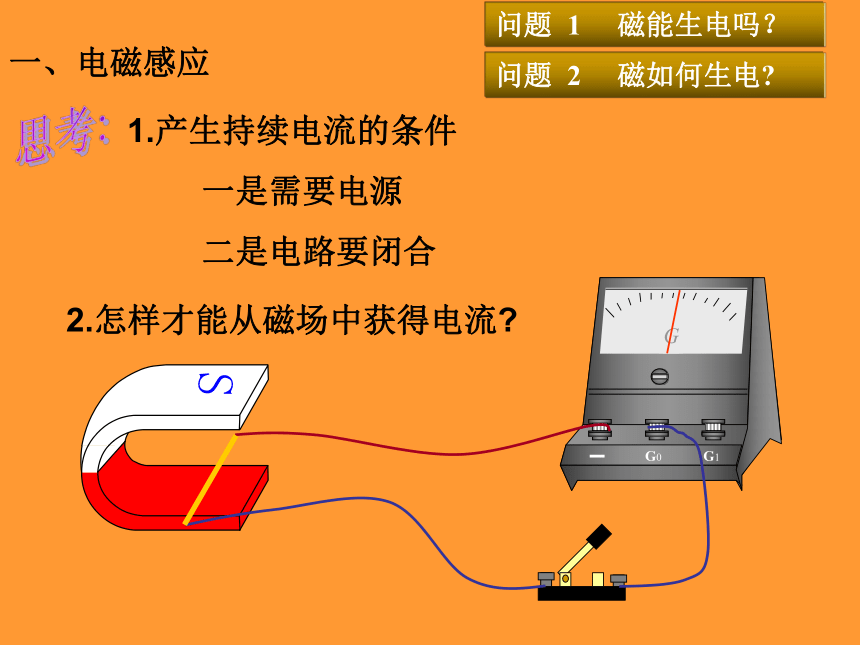

课件29张PPT。发电机英国科学家法拉第建国10年的研究，在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。法拉第发现了磁生电，导致了电能的大规模生产和利用，开辟了电气化的新纪元一、电磁感应思考:1.产生持续电流的条件一是需要电源

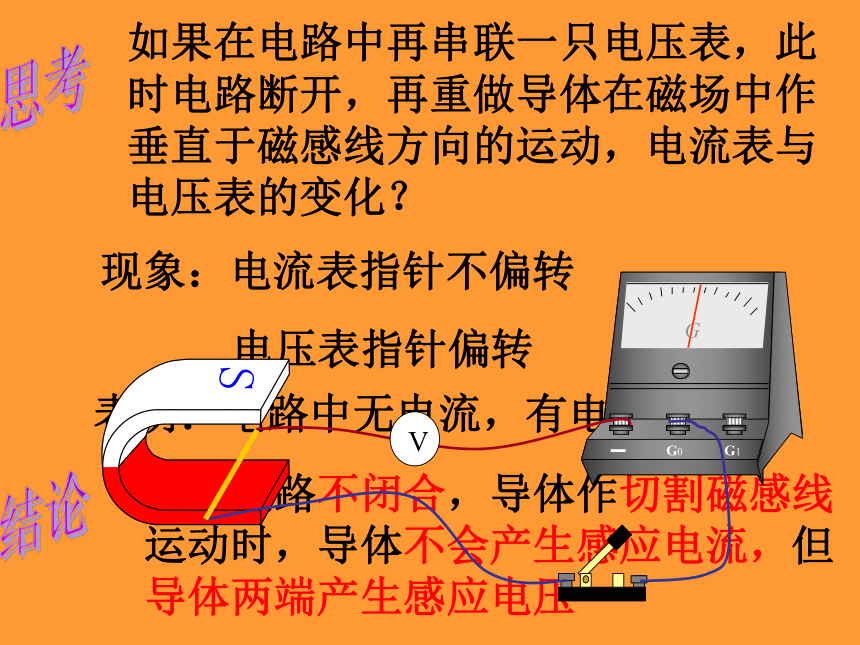

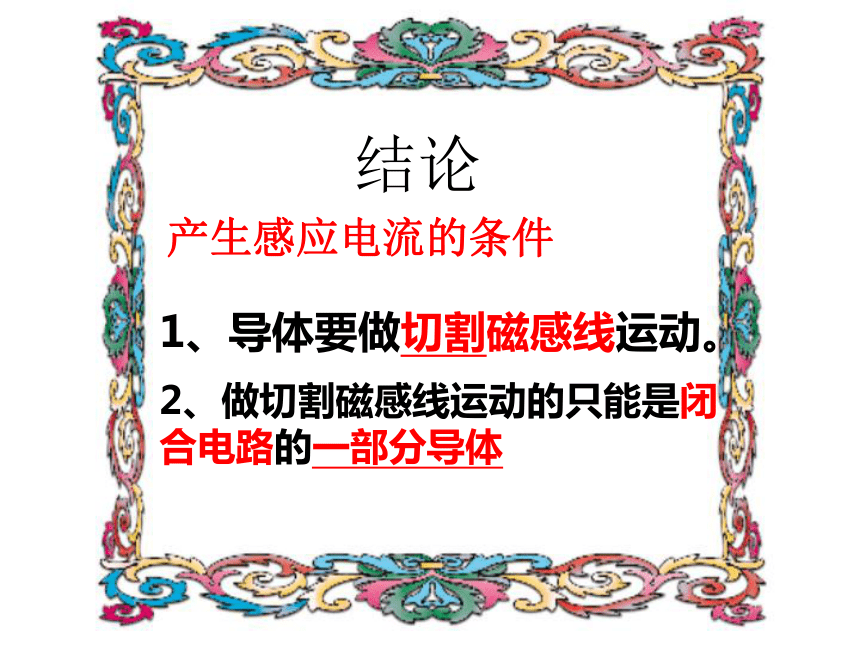

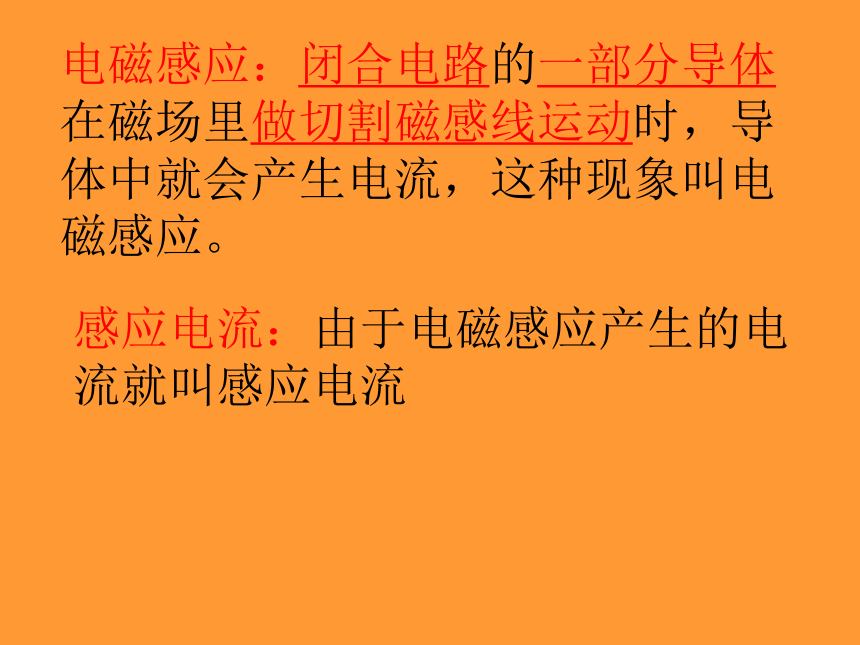

二是电路要闭合2.怎样才能从磁场中获得电流?结论1、导体要做切割磁感线运动。2、做切割磁感线运动的只能是闭合电路的一部分导体产生感应电流的条件电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。感应电流：由于电磁感应产生的电流就叫感应电流思考如果在电路中再串联一只电压表，此时电路断开，再重做导体在磁场中作垂直于磁感线方向的运动，电流表与电压表的变化？现象：电流表指针不偏转

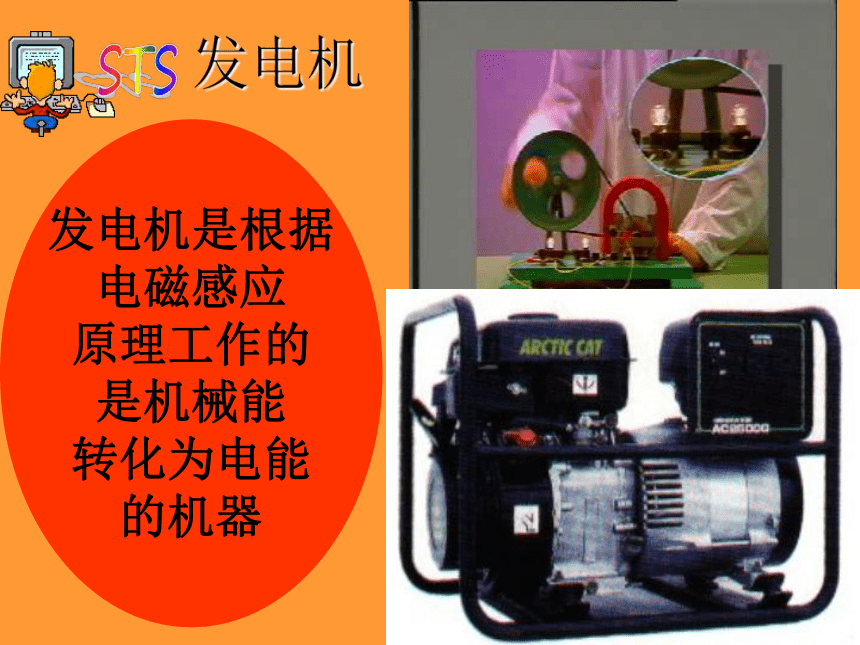

电压表指针偏转表明：电路中无电流，有电压结论如果电路不闭合，导体作切割磁感线运动时，导体不会产生感应电流，但导体两端产生感应电压STS发电机发电机是根据
电磁感应
原理工作的
是机械能
转化为电能

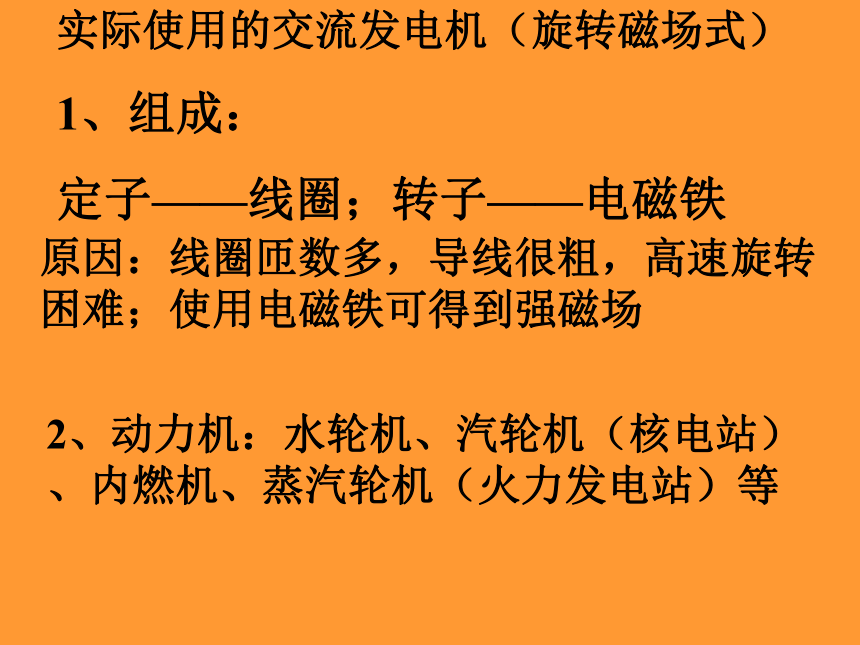

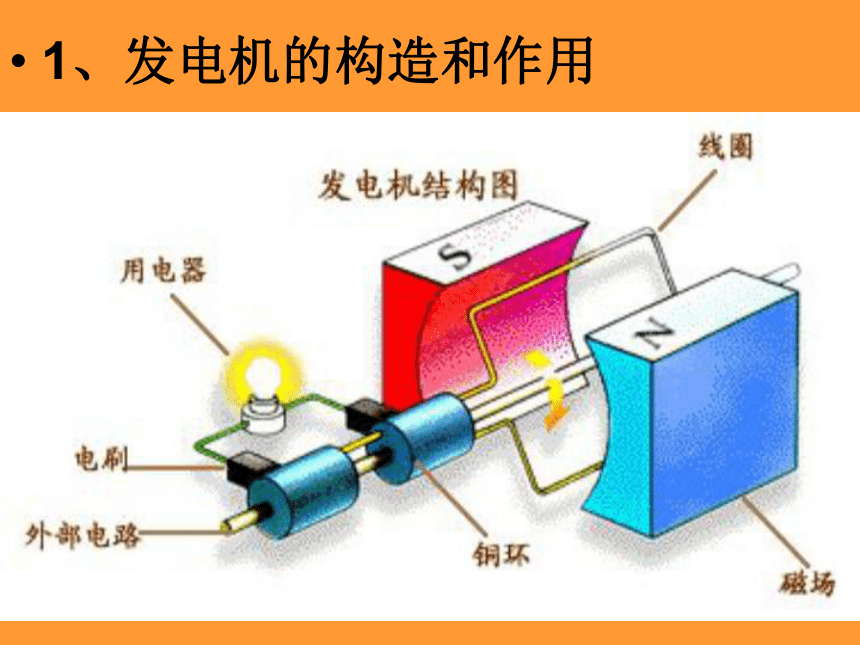

的机器1、发电机的构造和作用实际使用的交流发电机（旋转磁场式）
1、组成：
定子——线圈；转子——电磁铁原因：线圈匝数多，导线很粗，高速旋转困难；使用电磁铁可得到强磁场2、动力机：水轮机、汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等电动机改变电流方向或磁铁的磁极方向时 实验1:现象：导体AB的运动方向发生改变 通电导体在磁场里受力的方向，跟
电流方向和磁感线方向有关。小结：阅读材料：左手定则
　　通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定．伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向．讨论分析:１.在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动.２.在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转.　 通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了　　,获得了　　　,即　　转化为　　　　．电能机械能电能机械能 上述实验中,通电线圈能否一直转动下去,若要使它一直转动下去,你设想可采用哪些方法?想一想：探究新问题: 直流电动机 结构定子（磁体）转子（线圈）换向器（使线圈的电流方向发生改变，让线圈持续转动下去）电刷发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗电能而输出机械能;发电机是消耗机械能而输出电能3、发电机的原理是利用外力，使线圈在马蹄形磁铁的二极间转动，则因通过线圈的磁场变化而产生感应电流。
发电机:利用电磁感应原理，将动能转变为电能的机械，可分为交流发电机和直流发电机两类，基本构造如下 6.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电7.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？B发电机电磁感应原理机械能转化为电能家庭用电观看完整的家庭电路组成1、火线、零线的判断方法：（测电笔）I=U/R
U=220伏
R=1000千欧
结构：
使用方法：
注意：
电流值：
手触笔尾金属体千万不要将手碰到
笔尖金属体4、熔断器：P152页分类：
工作原理：
材料： （演示）
选择依据：封闭管式和插入式电流过大时引起发热量大而烧断铅锑合金（熔点低）易断保险丝的电流等于或稍大于电路中的正常电流5、断路器：P153
作用：
连接方法：
原理：代替闸刀开关和保险丝串联在火线上双金属片膨胀系数不同6、插座：分类：
连接方法：
三孔式的连线方法：两孔式和三孔式并联在电路中（相当于待接的用电器）左零、右火、上地
7、开关：
连接方法：和被控制的用电器串联电的安全使用
一、安全电流和电压
1、触电：
是指电流通过人体达到一定值 时引起的伤害事故。
2、通过人体电流大小取决于外加电压和人体电阻（I=U/R)
3、安全电压：
一般情况下，36伏以下(不高于）
，但在潮湿的环境中应≤24V或12V二、触电事故家庭电路的照明电压：220V
工厂电路的动力电压：380V（一）低压电：（二）高压电：单线触电、双线触电高压电弧触电、跨步电压触电原因：人直接或间接与火线接触而造成三、安全用电常识：
1、安全用电原则：
不接触低压带电体，
不靠近高压带电体
2、特别警惕：
本来不应该带电的物体带了电，
本来应该绝缘的物体导了电。
3、触电时的正确措施：切断电源是第一任务。
