华师大版九年级上册 电功电功率 (精彩复习课)(浙江省宁波市鄞县钟公庙中学)

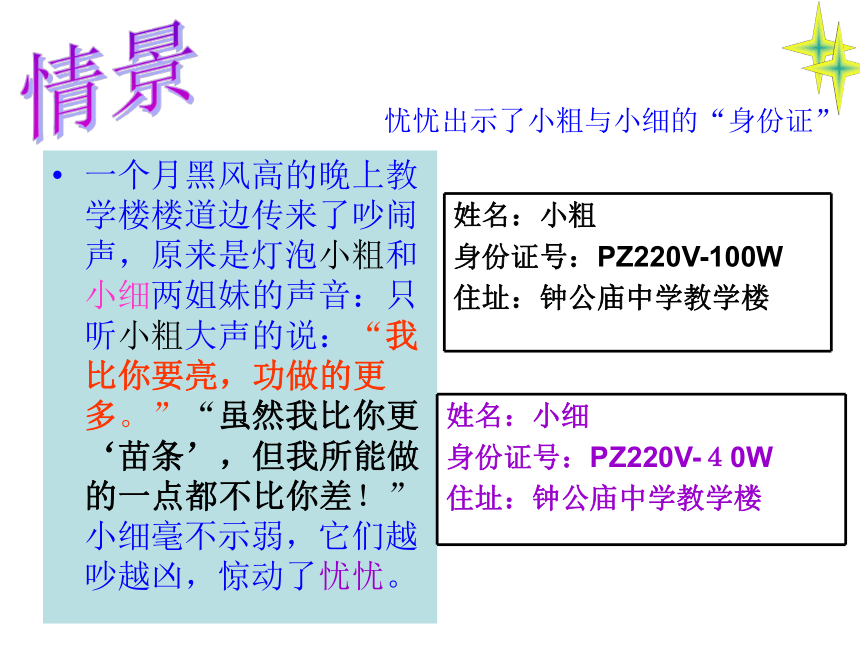

课件19张PPT。一个月黑风高的晚上教学楼楼道边传来了吵闹声，原来是灯泡小粗和小细两姐妹的声音：只听小粗大声的说：“我比你要亮，功做的更多。”“虽然我比你更‘苗条’，但我所能做的一点都不比你差！” 小细毫不示弱，它们越吵越凶，惊动了忧忧。情景
忧忧出示了小粗与小细的“身份证”电功和电功率复习

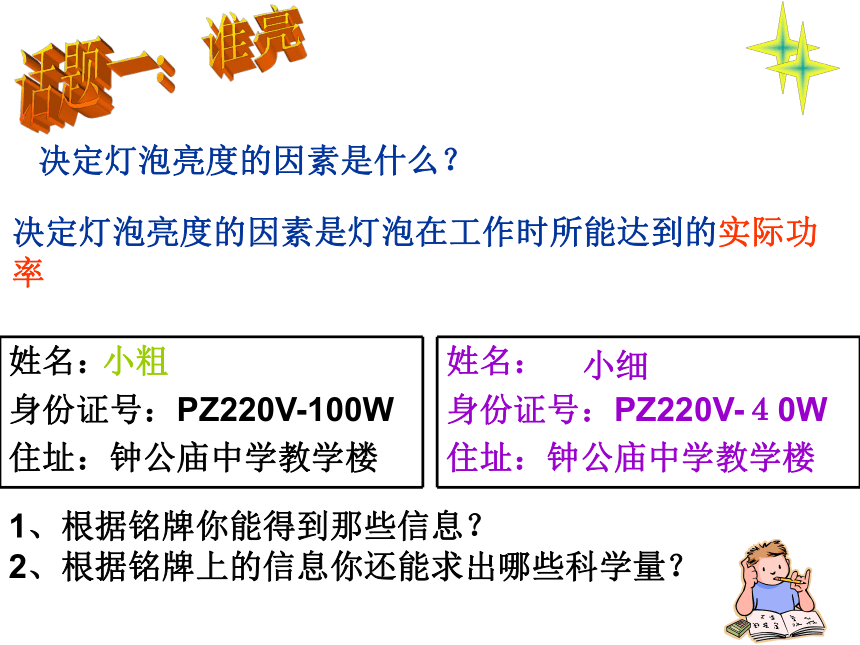

话题一：谁亮1、根据铭牌你能得到那些信息？
2、根据铭牌上的信息你还能求出哪些科学量？小粗
小细决定灯泡亮度的因素是什么？决定灯泡亮度的因素是灯泡在工作时所能达到的实际功率结论：并联时电阻小的灯泡（小粗）更亮，
串联时电阻大的灯泡（小细）更亮一些。
并联电路，功率和电阻成反比

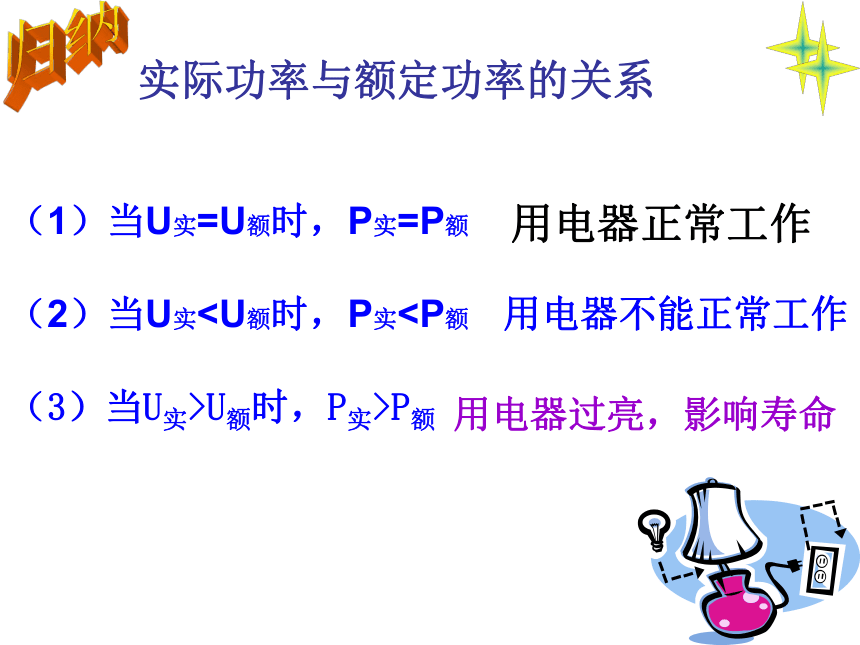

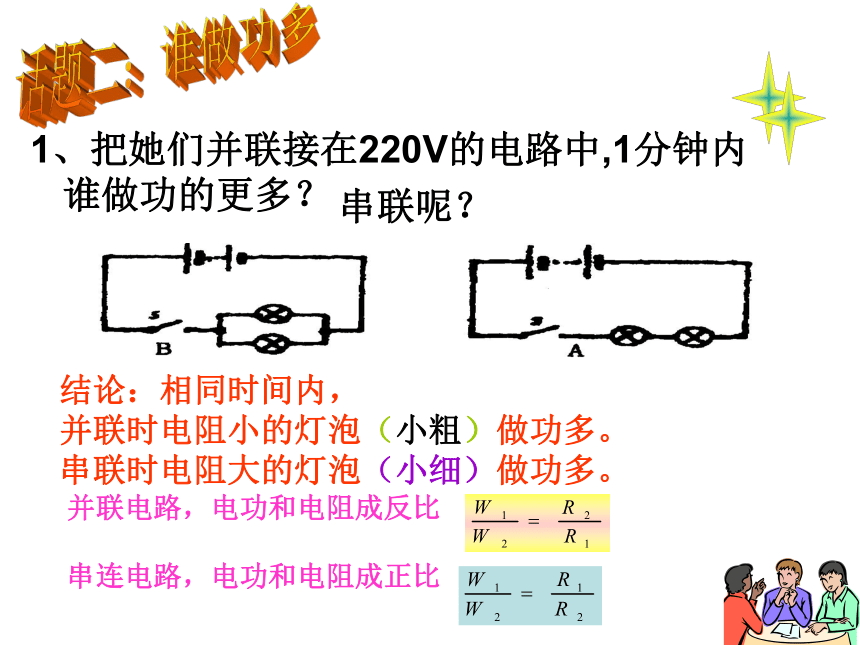

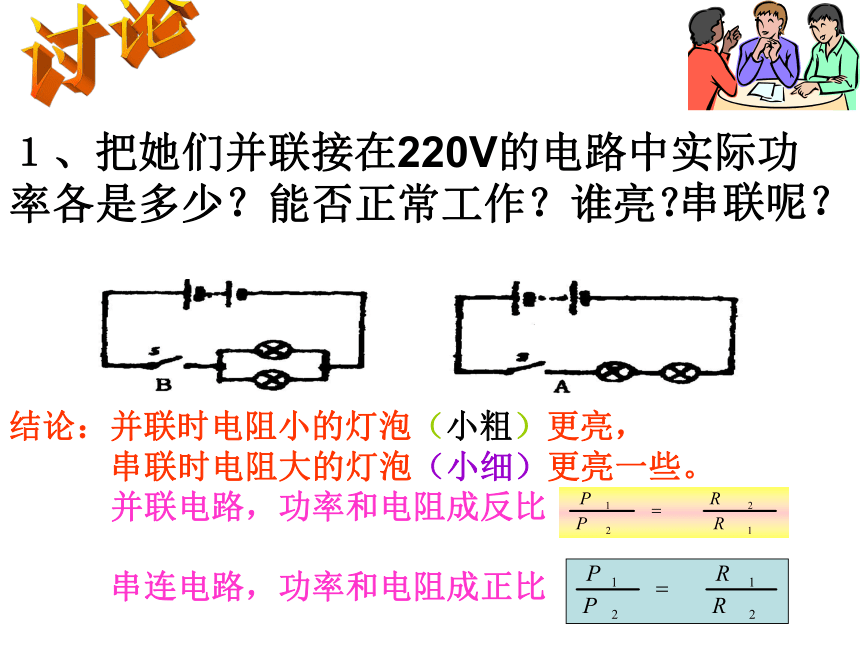

串连电路，功率和电阻成正比讨论１、把她们并联接在220V的电路中实际功率各是多少？能否正常工作？谁亮？串联呢？（3）当U实>U额时，P实>P额用电器正常工作（1）当U实=U额时，P实=P额（2）当U实并联时电阻小的灯泡（小粗）做功多。
串联时电阻大的灯泡（小细）做功多。
并联电路，电功和电阻成反比
串连电路，电功和电阻成正比

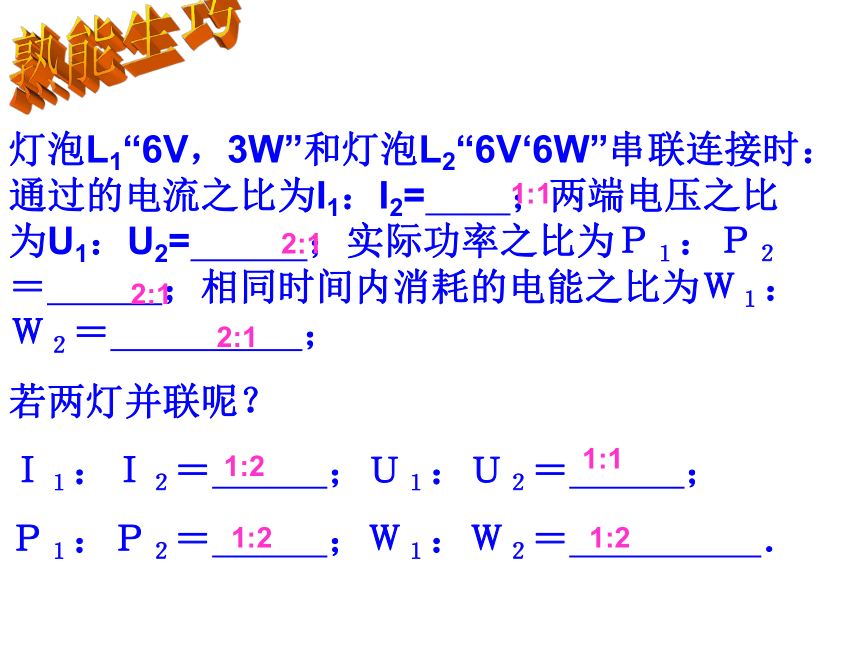

熟能生巧灯泡L1“6V，3W”和灯泡L2“6V‘6W”串联连接时：通过的电流之比为I1：I2= ；两端电压之比为U1：U2= ；实际功率之比为Ｐ１：Ｐ２＝　　　；相同时间内消耗的电能之比为Ｗ１：Ｗ２＝　　　　　；
若两灯并联呢？
Ｉ１：Ｉ２＝　　　；Ｕ１：Ｕ２＝　　　；
Ｐ１：Ｐ２＝　　　；Ｗ１：Ｗ２＝　　　　　．1:12:12:12:11:21:11:21:2咳，终于不吵了，可是我还是有点烦有点烦？忧忧皱着眉头说。话题三忧忧同学们你们知道忧忧烦什么吗？你们能帮她吗？1.实验原理：
2.实验器材：
3.电路图：
4.实验方法：实验：测定小灯泡的功率P = UI滑动变阻器的作用：开关应断开一上一下，打在最大处提问：连接电路时开关和变阻器应注意什么?调节小灯泡两端的电压例、如图所示的是测定额定电压为
2.5V灯泡忧忧的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应选______ 档，b表量程应选用_________档.（3）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向 ______ 端移动，才能使电压表示数为_____ ，此时灯泡的实际功率就是额定功率.
电压电流０－3V０－0．6A左2．5V（4）实验中可能会出现下列三种情况:
闭合开关后发现无论怎样移动滑动变阻器，小灯泡都不能正常发光，则可能原因是： ;
闭合开关后，移动滑动变阻器，发现灯泡不能发光，且电流表无读数，电压表有读数，电压表的读数接近电源电压，则可能原因是： ；
闭合开关后，移动滑动变阻器，灯泡不能发光，且电压表无读数，电流表有读数，则原 。电源电压太小灯泡断路灯泡短路（5）若实验中电流表、电压表的示数如图2所示，则I=____；U=____；小灯泡的实际功率是____瓦。额定功率是_ 　　　___瓦。２.５V0.２A１０.５Ｗ０.５Ｗ（５）请编写忧忧的“身份证”忧忧2.5V，0.5W钟公庙中学教学楼小粗与小细的纷争解决了，忧忧的忧愁也解决了，通过这些问题的解决，你有什么感悟？话题五电流在单位时间内所做的功电流做功多少电流做功快慢定义式:W=UIt=Pt
导出式W=I2Rt=U2t/R定义式：P=UI=W/t焦 千瓦时（度）瓦 千瓦用电能表直接测量用伏安法间接测量W=P t电流所做的功(电能转化为其他形式的能）电功和电功率的区别和联系1千瓦时=3.6×106焦1千瓦= 1000瓦导出式 P=I2R =U2/R１０（２０）Ａ 1、家庭电路中正在使用的两只白炽灯，若甲灯比乙灯亮，则（　）
Ａ甲灯丝电阻一定比乙灯的大
Ｂ甲灯两端的电压一定比乙灯的大
Ｃ甲灯实际功率一定比乙灯的大
Ｄ无法确定练习C 小刚家里有一台电热烘干机，工作原理如图所示。铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下工作(烘干物体)。图甲是电热烘干机工作前电能表的示数，图乙是电热烘干机工作6小时后电能表的示数(电热烘干机工作时电能全部转化为内能)。求：
(1)电热烘干机工作6小时消耗的电能是 ▲ 千瓦时。
(2)电热烘干机额定电功率是多大?
(3)电热烘干机发热体的电阻是多少?
练习3500W96.8欧 3、很多家用电器都有待机功能。如电视机可以遥控关机，而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重。⑴、这些电器每天待机时共耗电____度。该家庭若能及时断开用电器电源，每月可以节约电费_____（我市民用电价为0.53元/度，每月按３０天计）练习⑵、请你设计一种测彩色电视机功率的方法？⑶、请你就电器待机功能的正确使用方法提出建议？2.641.34元
